MKS ODrive迷你运动控制驱动板结构设计

　　在桌面级小型运动控制设备、DIY数控装置、小型机器人关节驱动这类场景里，紧凑布局的驱动控制板一直是结构集成阶段的核心适配部件，本次涉及的MKS ODrive迷你驱动结构，正是针对小空间安装需求做的针对性布局设计。从实际工程适配角度看，这类迷你驱动的核心用途是在有限的安装空间内，完成双路无刷电机的闭环驱动控制，替代传统体积庞大的分体式驱动方案，减少设备内部的走线复杂度，提升整体集成度。

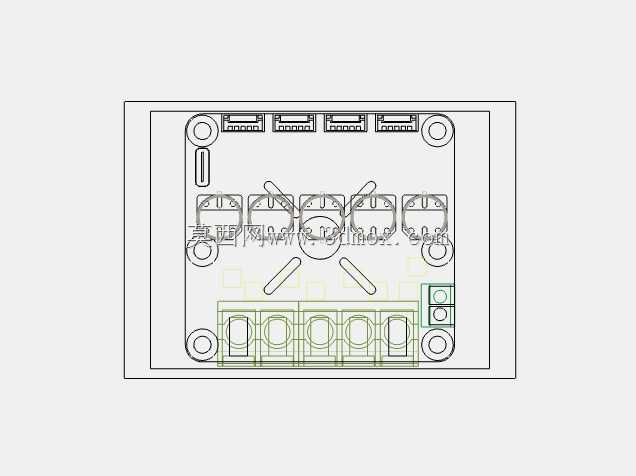

　　从功能特性上看，该驱动板的接口布局做了分区规划：板卡上沿排布的是通讯与供电输入接口，对应设备内部的上层走线空间，避免和动力线产生交叉干扰；板卡下沿排布的是电机动力输出与编码器反馈接口，直接对应电机侧的出线方向，缩短动力线的走线长度，减少线损带来的驱动效率损耗。板卡四角预留的安装孔位，匹配M3规格的铜柱安装标准，安装孔的位置避开了板上所有高元件的投影区域，安装时不会出现元件和安装柱干涉的问题，同时四个安装孔的中心距做了标准化适配，能兼容市面上多数小型运动控制设备的安装仓尺寸。

　　设计思路上，这款迷你驱动没有盲目压缩板卡尺寸，而是在元件布局阶段就做了散热空间预留：板卡中间区域的功率元件周边预留了足够的铺铜散热区域，同时预留了散热片的安装位置，不需要额外改动结构就能加装被动散热片，满足持续大电流输出时的散热需求。板卡上的接插件全部选用卧式贴片规格，相比立式接插件能有效降低整体板卡的高度方向尺寸，适配厚度有限的设备安装仓，比如桌面级3D打印机的控制仓、小型机械臂的关节内部空间这类对Z向尺寸有严格限制的场景。

　　从安装边界尺寸来看，板卡整体为正方形轮廓，所有外接接口的突出高度都控制在板卡平面以上3mm范围内，不会超出安装仓的侧壁边界；板卡背面的元件最高突出高度控制在1.5mm以内，安装时和底部支撑板之间只需要预留2mm的安全间隙即可，不需要额外做背面避空设计，能有效降低配套安装结构的加工难度。板卡上的定位孔做了非金属化处理，安装时铜柱和板卡之间不会产生导电接触，不需要额外加装绝缘垫片，减少装配环节的零件数量。

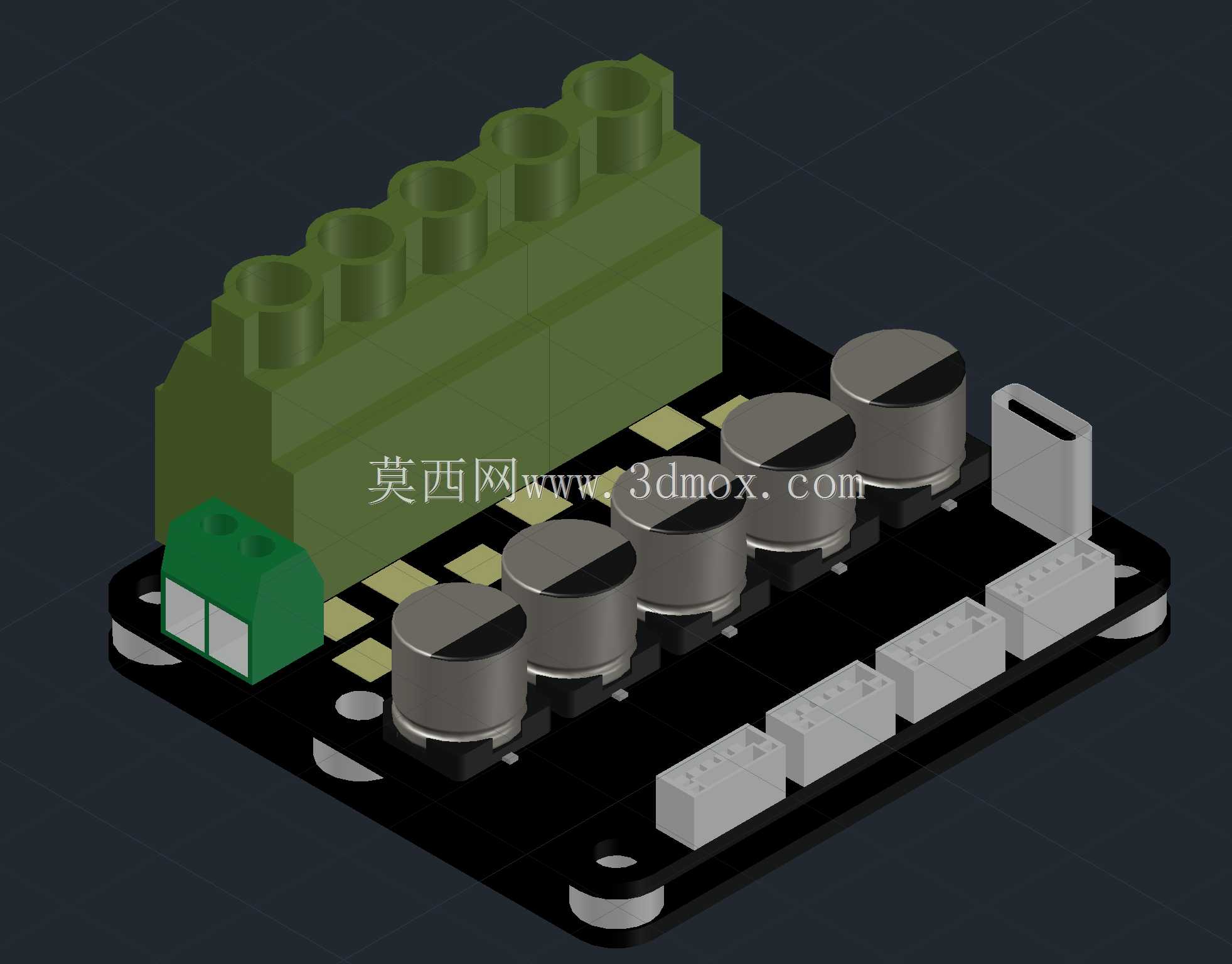

　　在实际选型适配时，结构工程师可以直接基于该三维模型完成安装仓的结构设计，不需要反复核对实物尺寸，能有效缩短设备研发阶段的结构适配周期。板卡上的接口位置和尺寸都做了精准还原，设计走线槽时可以直接对应接口位置规划走线路径，避免出现装配时线材长度不足或者接口被结构件遮挡的问题。另外板卡上的元件高度都做了等比例还原，在做设备内部的干涉检查时，可以直接通过模型验证周边结构件和板卡元件之间的安全间隙，提前规避装配阶段可能出现的干涉问题，减少后期打样整改的次数。

　　针对不同的应用场景，该驱动板的结构预留了扩展空间：板卡侧边预留的焊盘位置，可以根据需求外接扩展模块，模型中也还原了这部分焊盘的位置和尺寸，设计扩展模块的安装结构时可以直接匹配对应位置，不需要额外测量实物。对于需要做密封处理的户外小型设备，基于该模型设计密封外壳时，可以精准匹配板卡的轮廓和接口位置，预留对应的接口过孔和密封槽位置，保证外壳的密封防护等级满足使用需求。
