步进电机驱动BLDC定子自动绕线设备结构设计

　　在新能源汽车驱动电机、两轮电动车动力电机的量产与研发试制环节，定子绕组的排线精度、张力一致性直接决定电机的运行效率、温升表现与NVH性能，传统手工绕线或半自动绕线设备存在排线错位、张力波动大、换型调试周期长的痛点，这套专为BLDC定子开发的自动绕线设备原型，正是针对小批量多品种的电机研发场景打造，可覆盖不同槽数、不同线径的定子绕线需求，无需复杂换型工装即可快速适配新的定子规格。整套设备以步进电机作为核心执行元件，区别于传统伺服驱动方案，步进电机的开环控制特性可在保证绕线精度的前提下，大幅降低控制系统的硬件成本，同时避免伺服系统参数整定复杂的问题，更适合研发阶段的快速迭代调试。

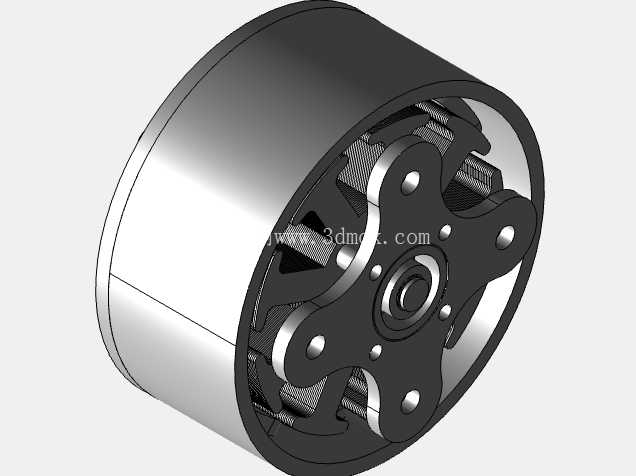

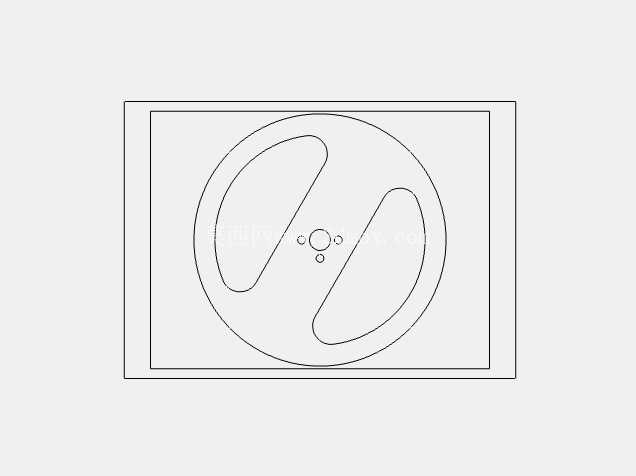

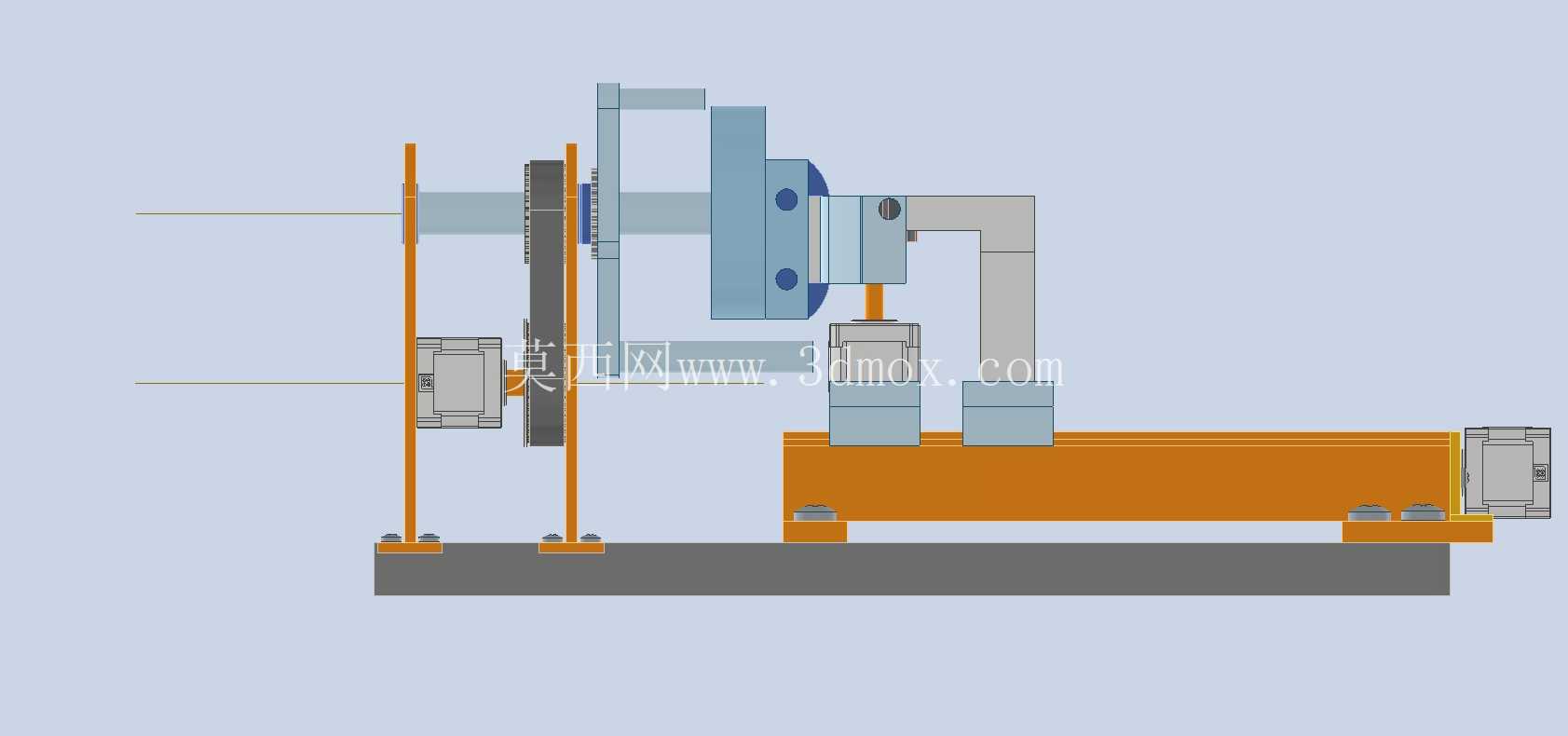

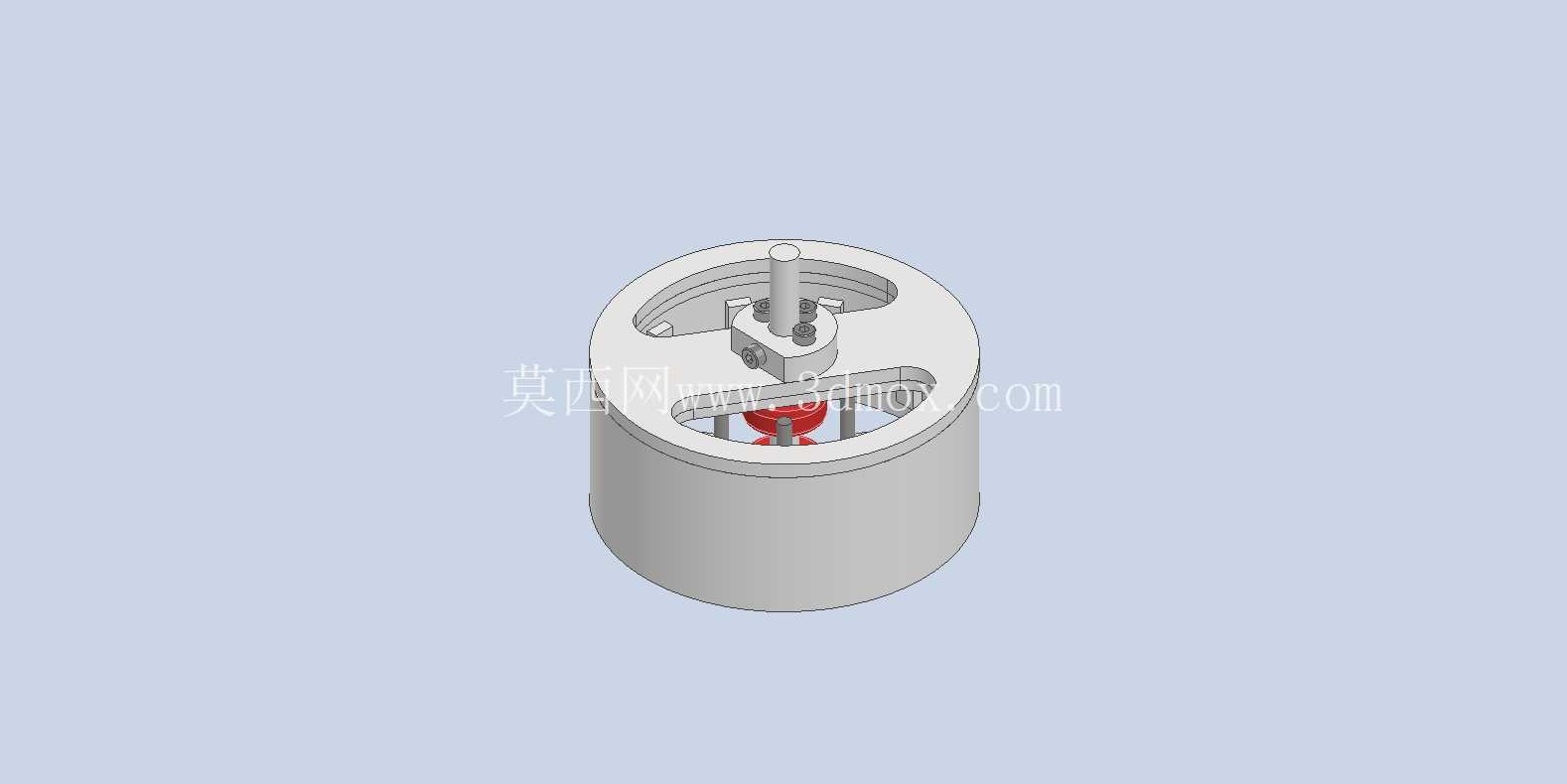

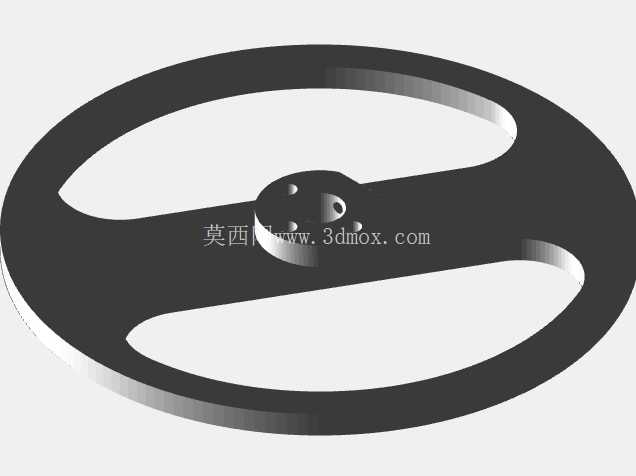

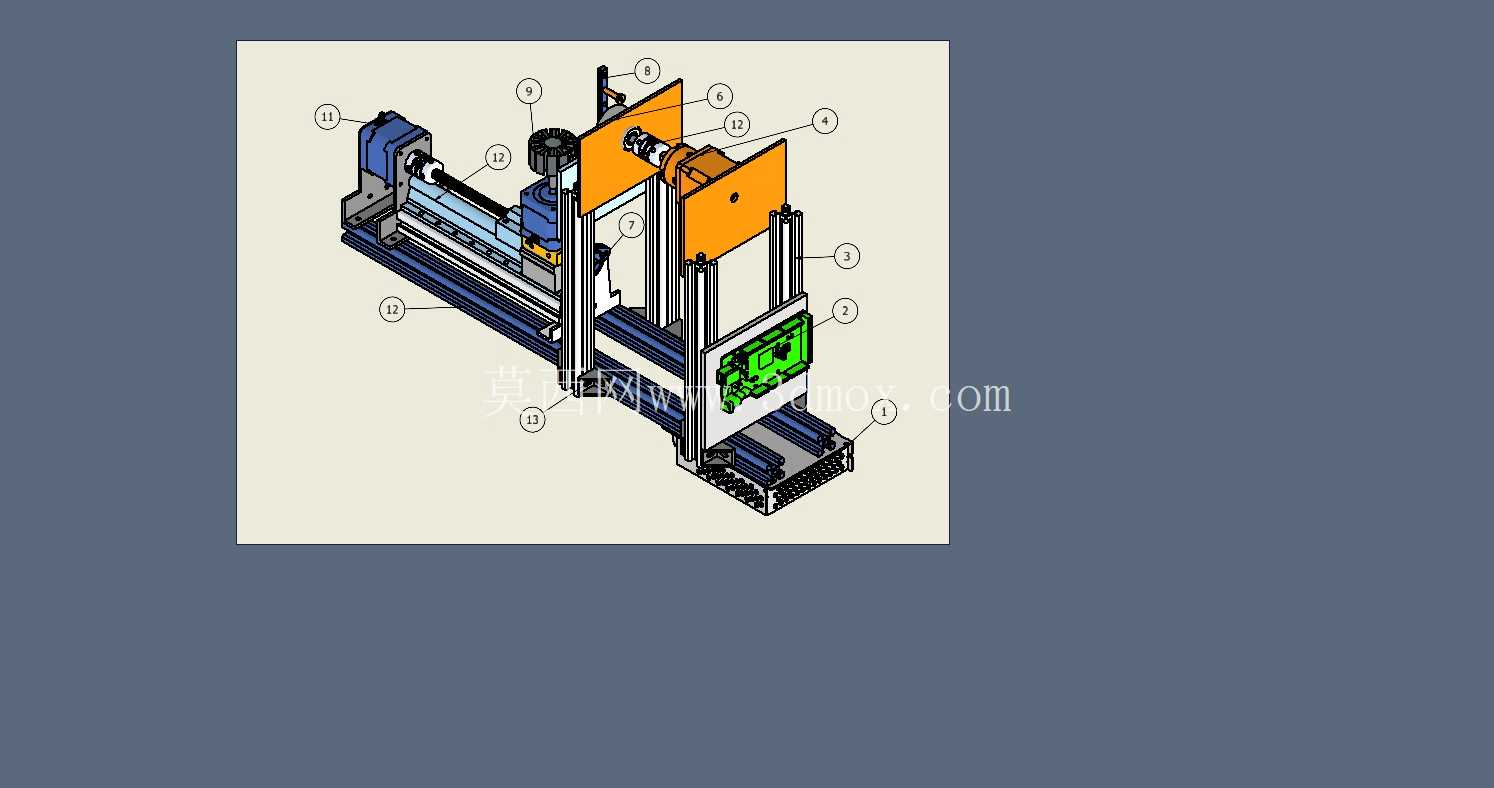

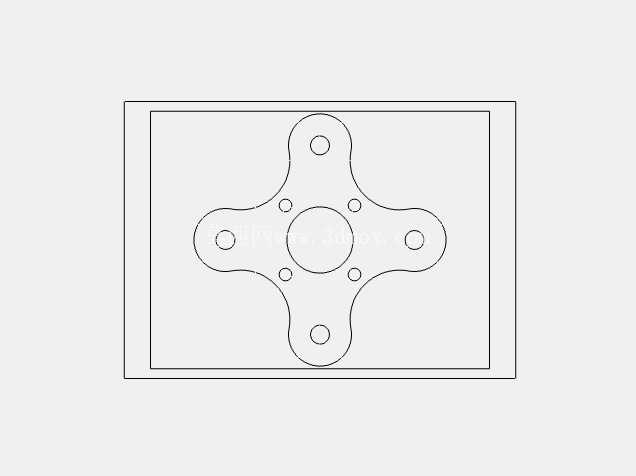

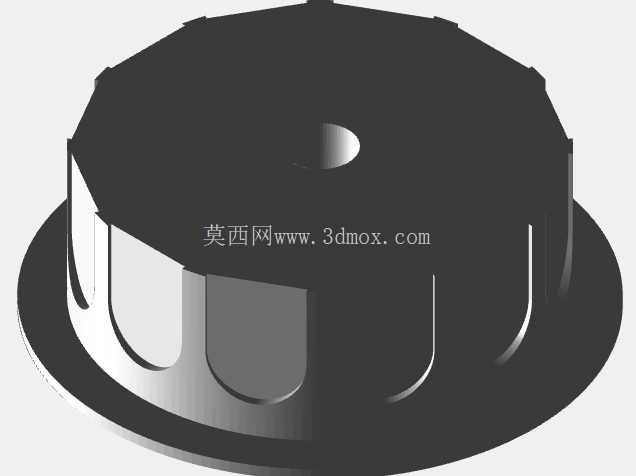

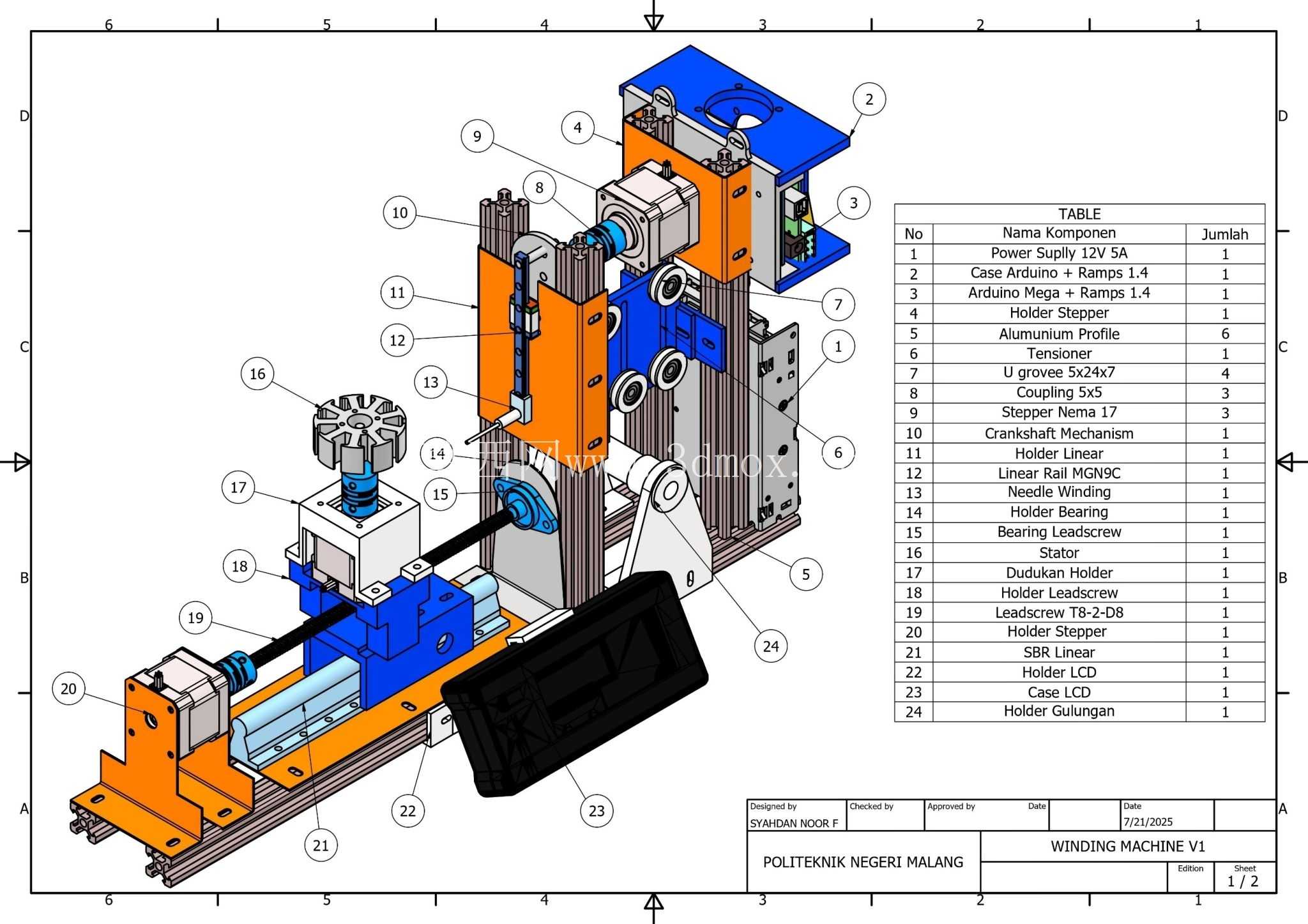

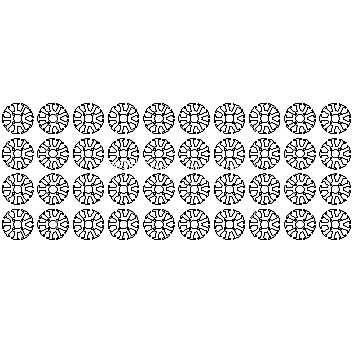

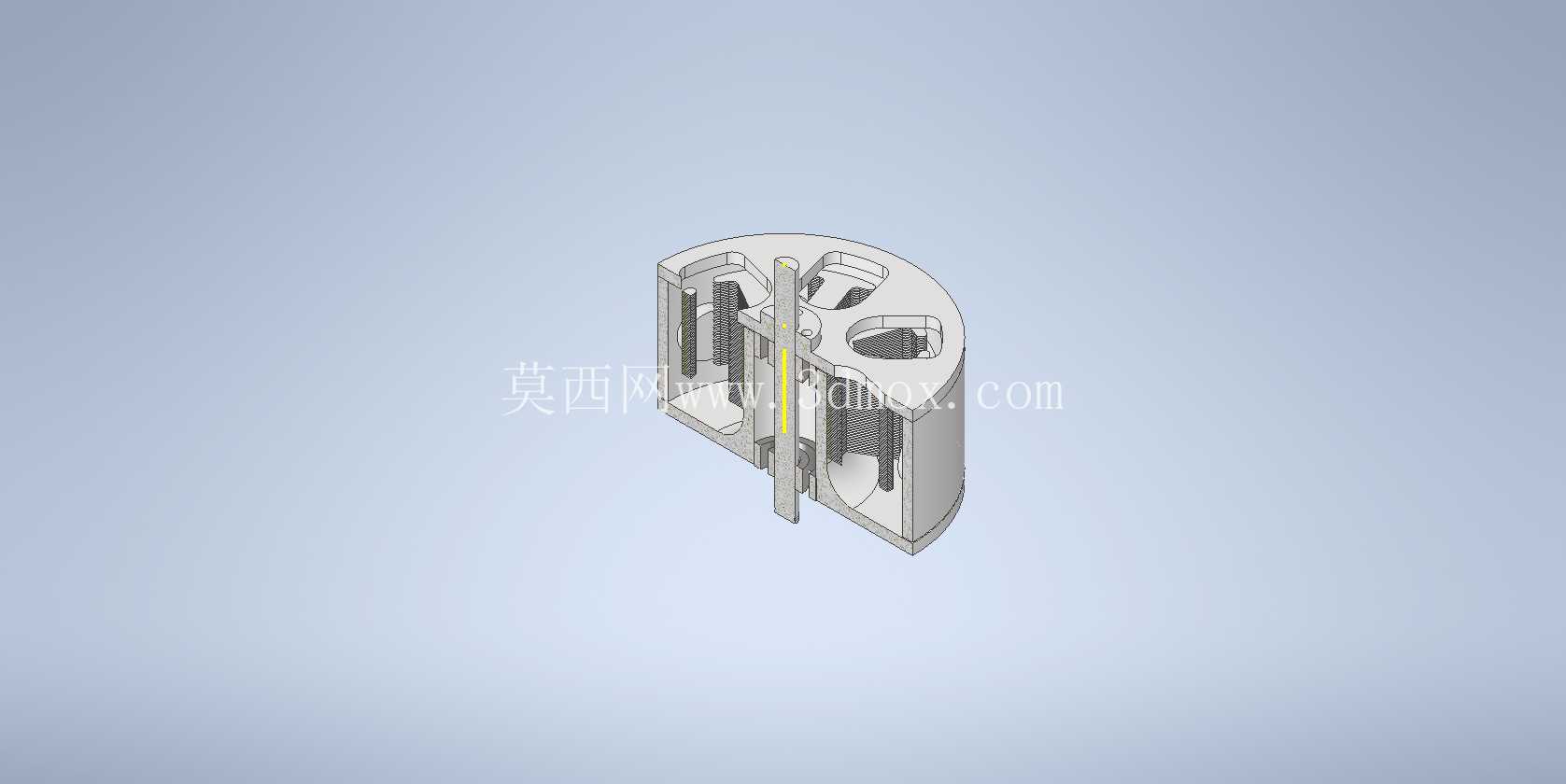

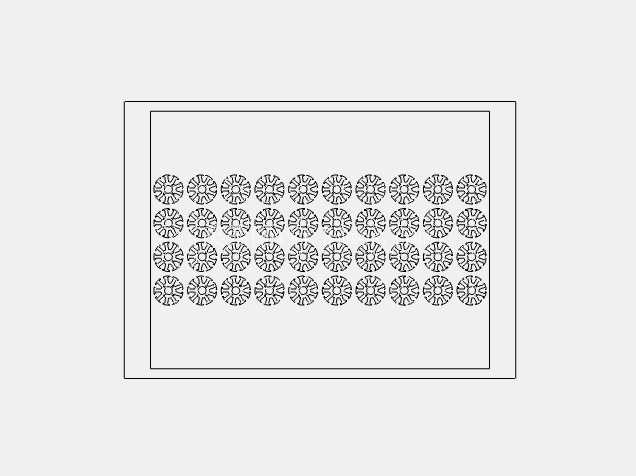

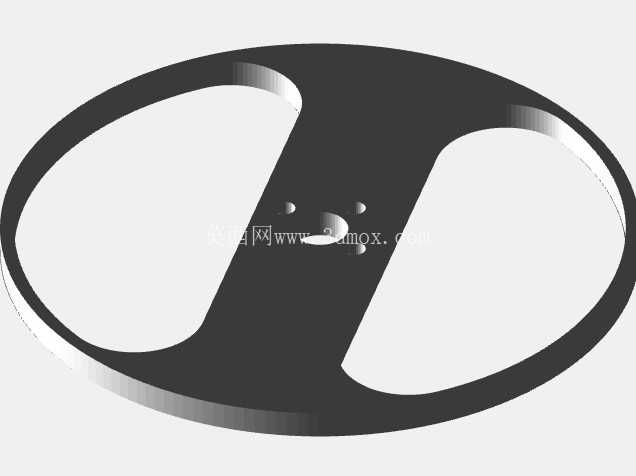

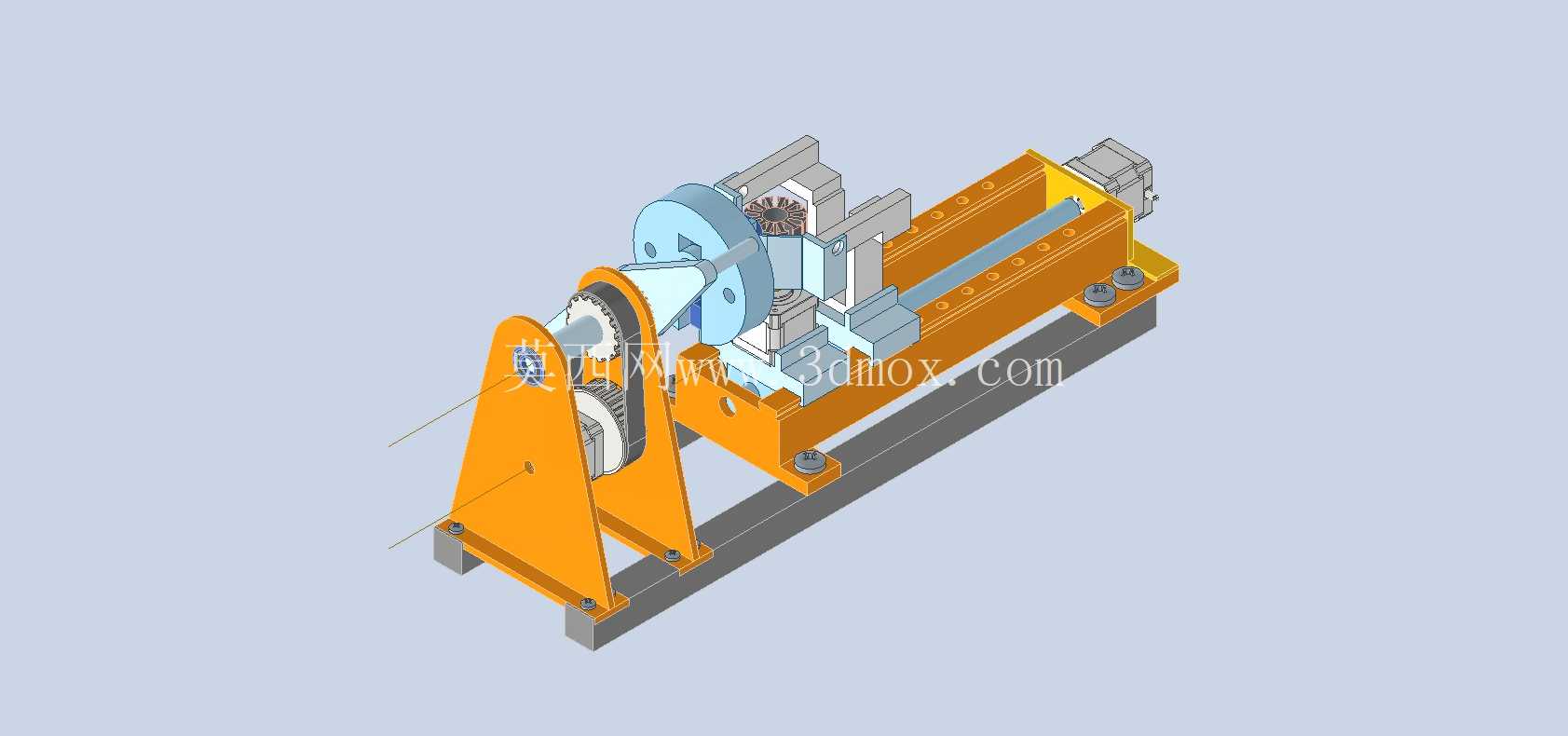

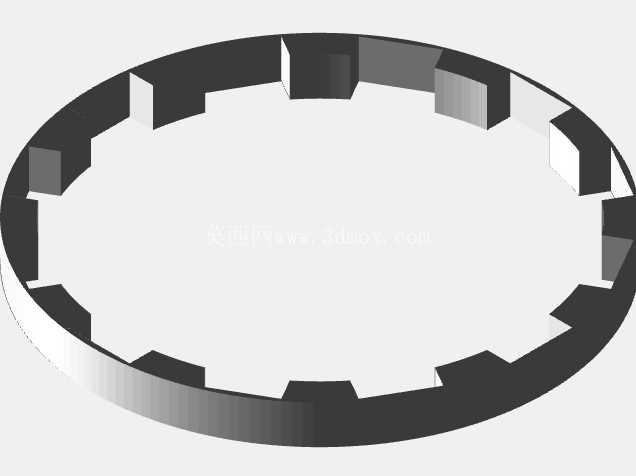

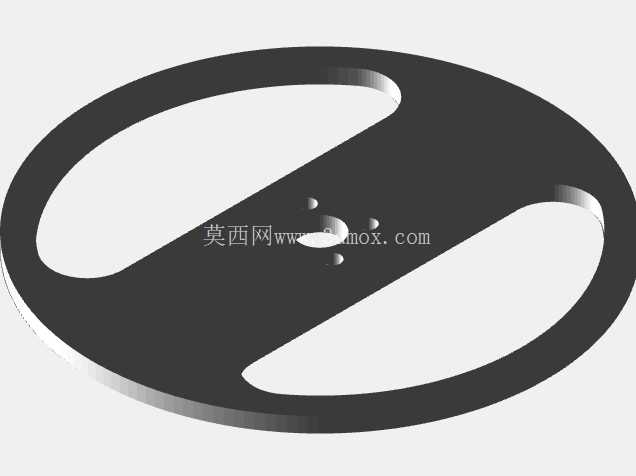

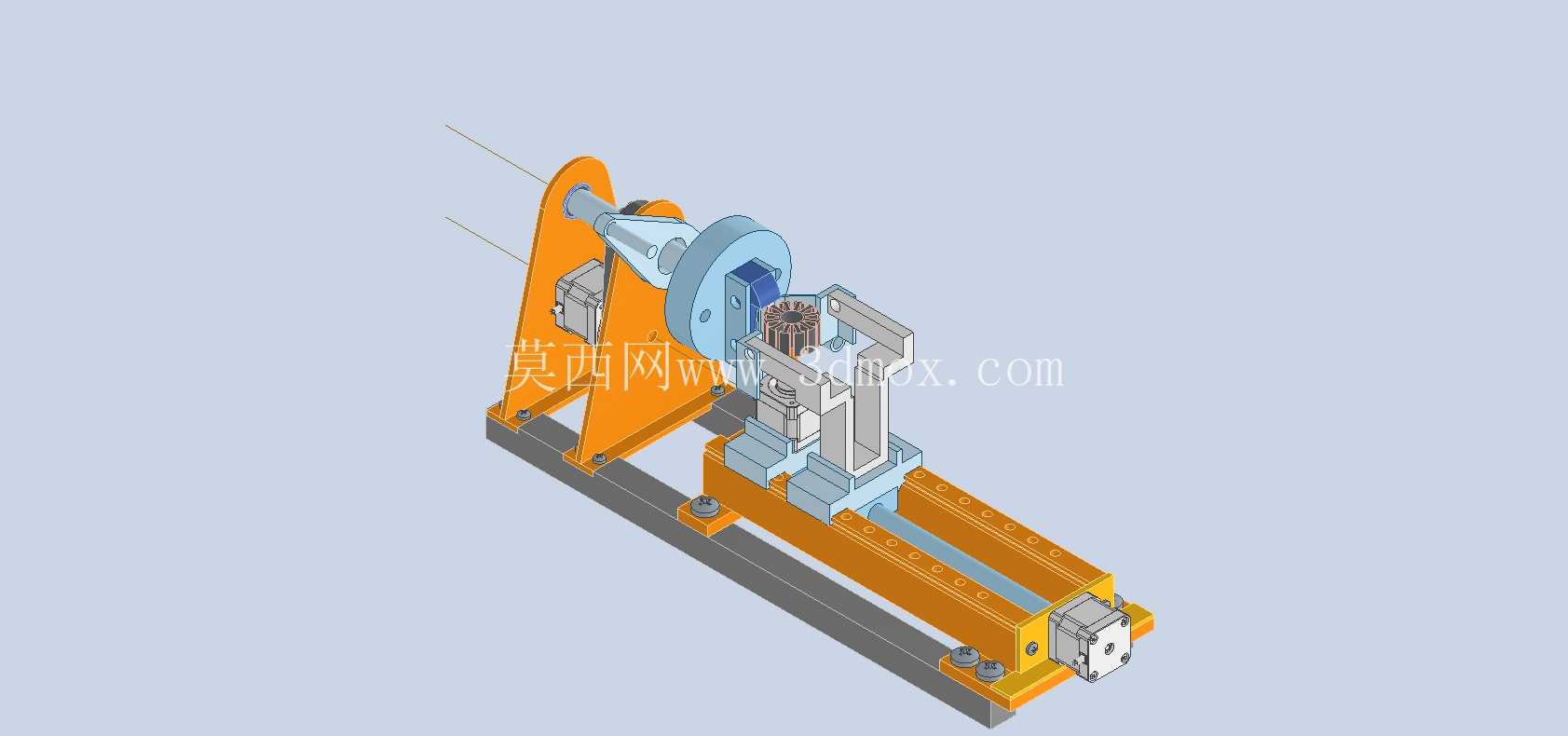

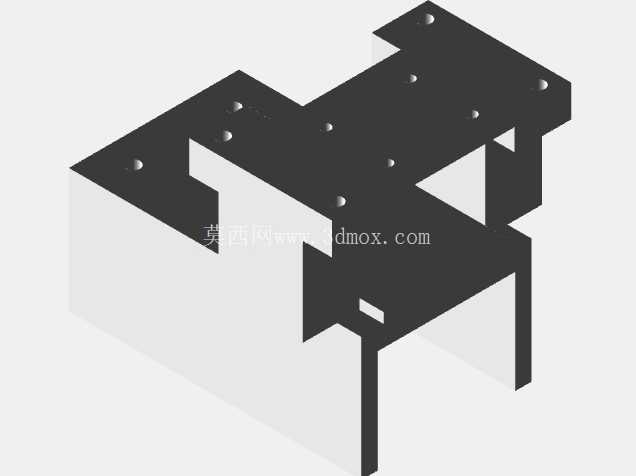

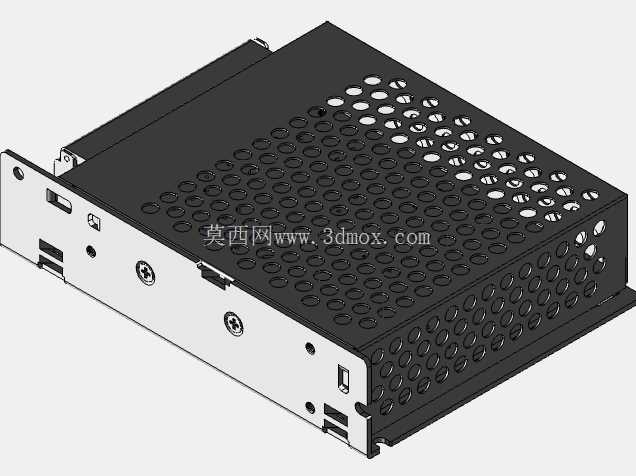

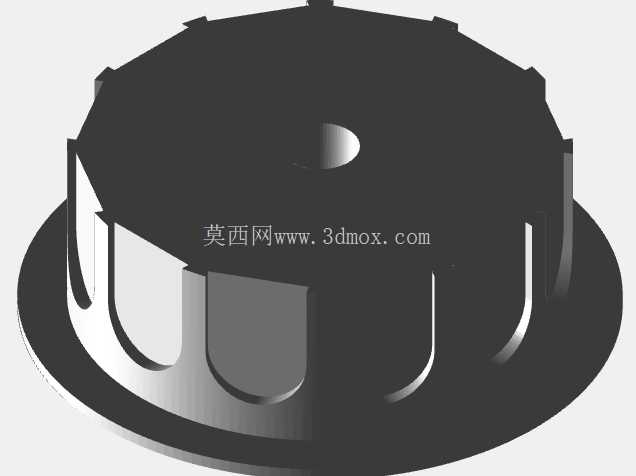

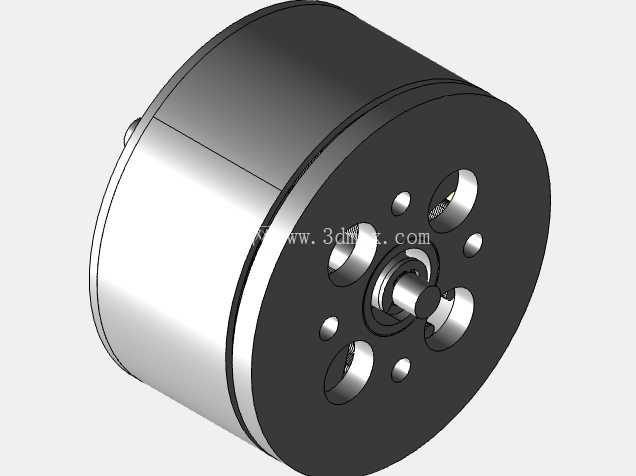

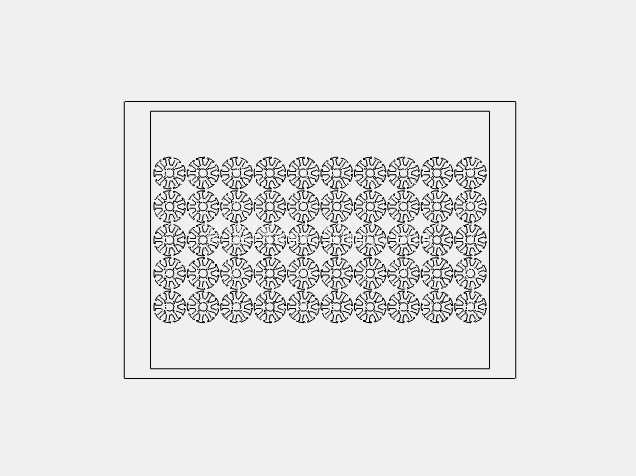

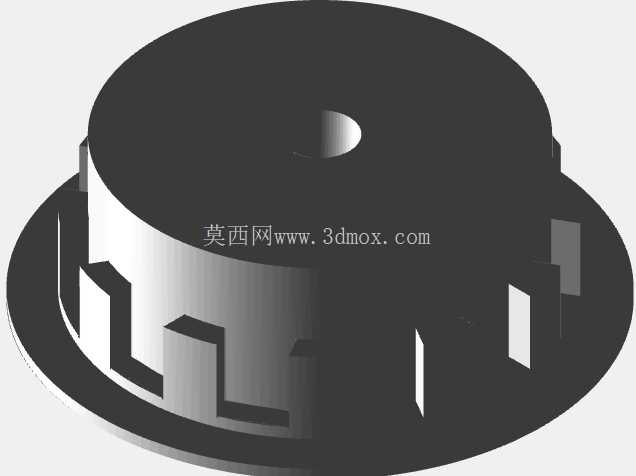

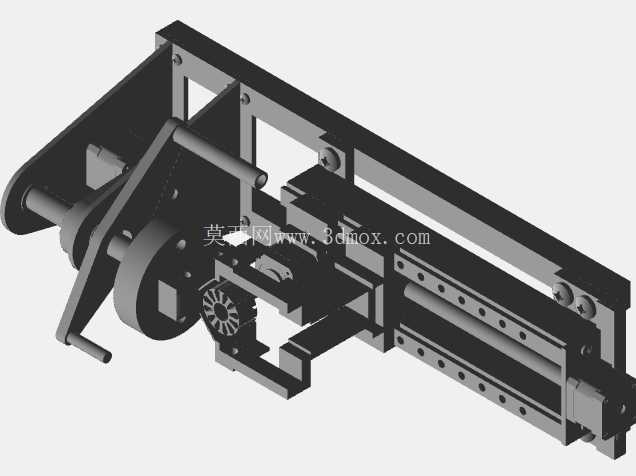

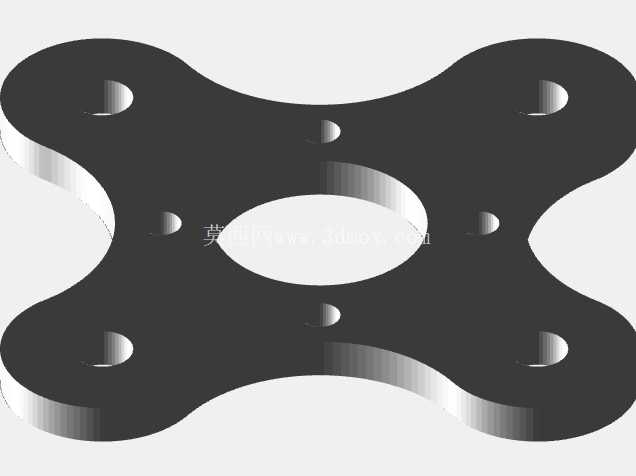

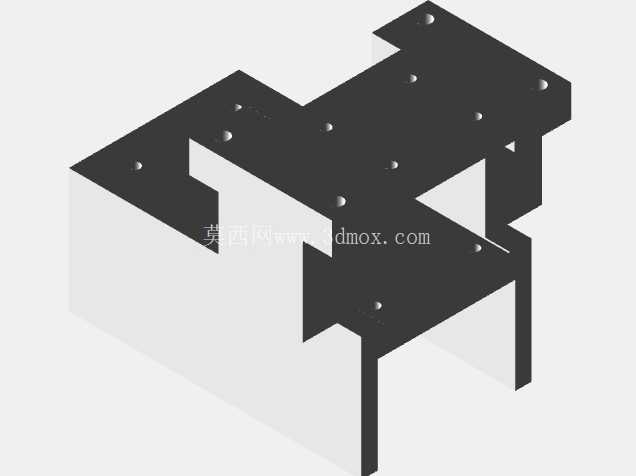

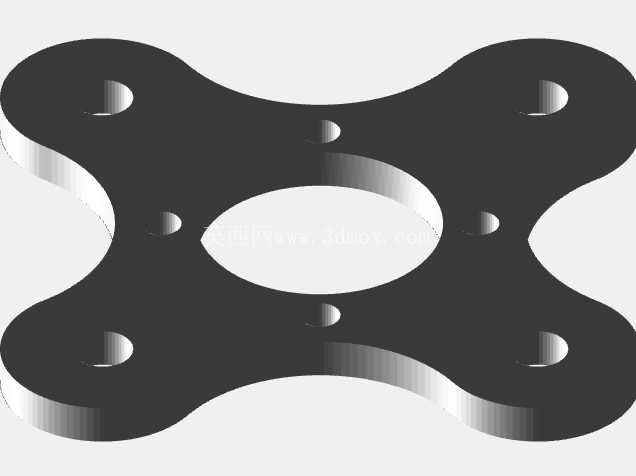

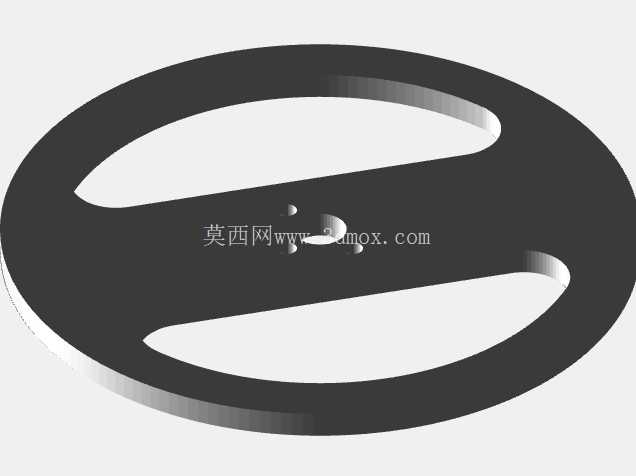

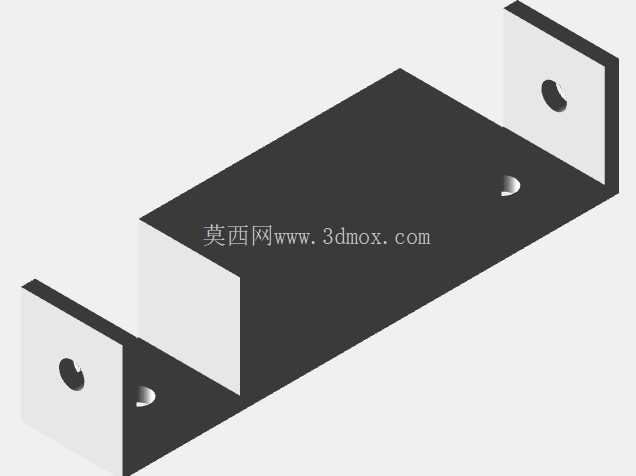

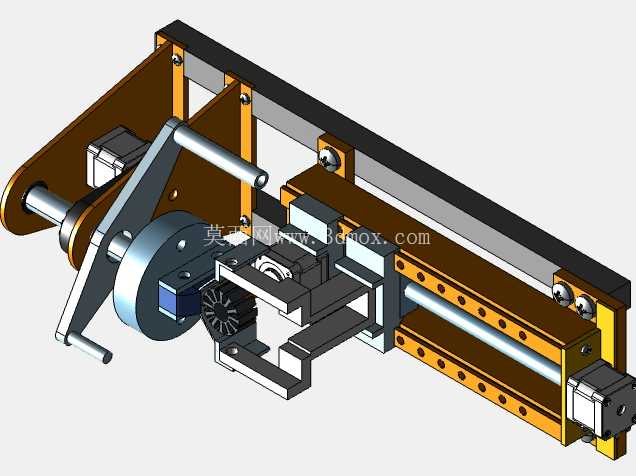

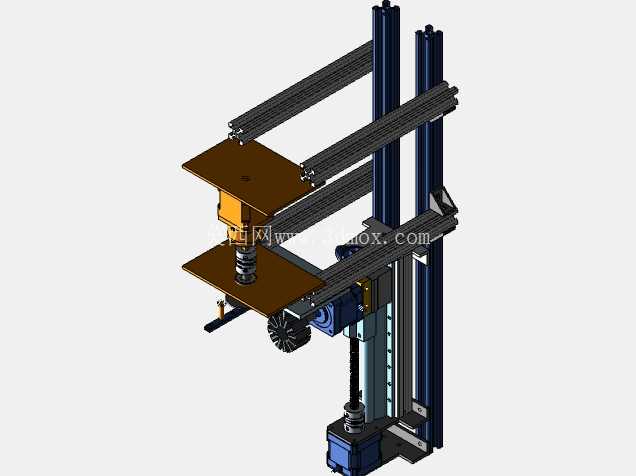

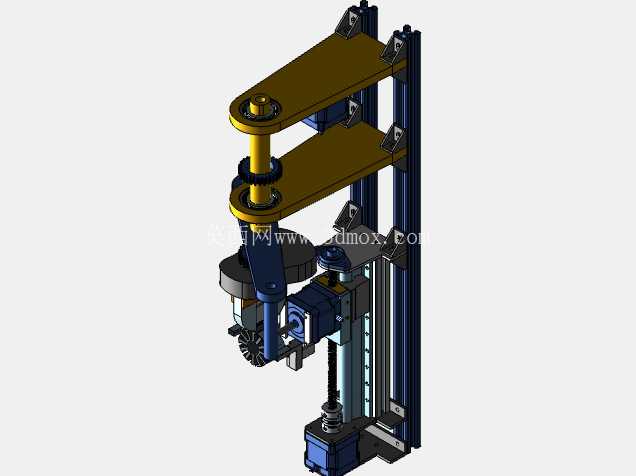

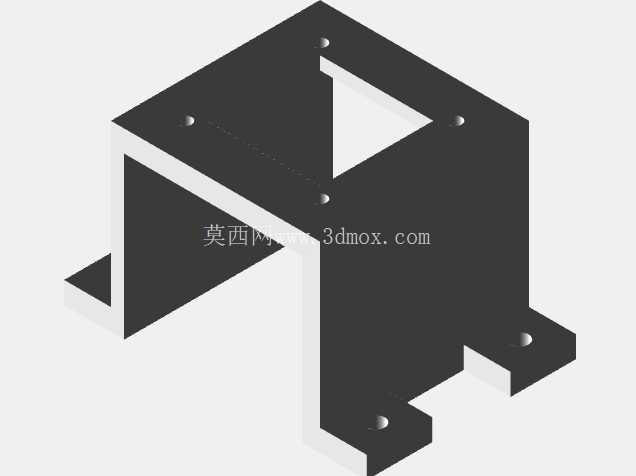

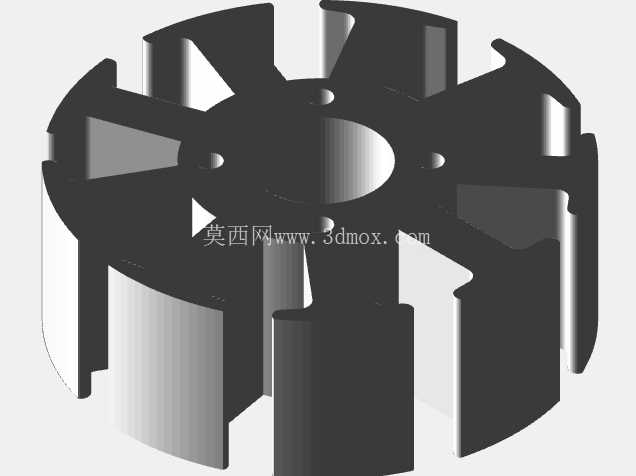

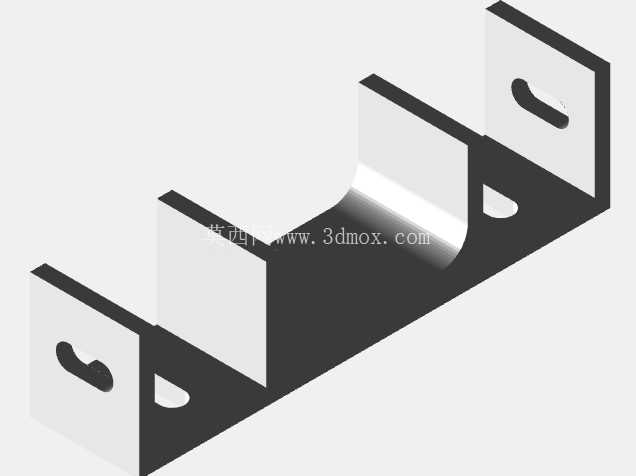

　　设备的执行端采用针式绕线机构，绕线针可精准伸入定子槽口完成线圈的逐槽排布，配合定制的拉线系统，可在绕线过程中保持漆包线张力恒定，避免出现松线、断线或者绝缘层被拉损的问题，拉线机构的过线轮采用低摩擦系数的非金属材质，减少漆包线行进过程中的磨损，同时张力调节模块可根据不同线径的漆包线快速调整张紧力，适配0.1mm到1mm线径范围的漆包线绕制作业。从结构布局来看，整套设备采用铝型材搭建主体框架，配合3D打印的定制功能件完成各模块的安装固定，铝型材框架的T型槽结构可灵活调整各功能模块的安装位置，在研发调试阶段可快速修改走线布局、调整执行端行程，无需重新加工整体安装底板，大幅缩短结构迭代周期。

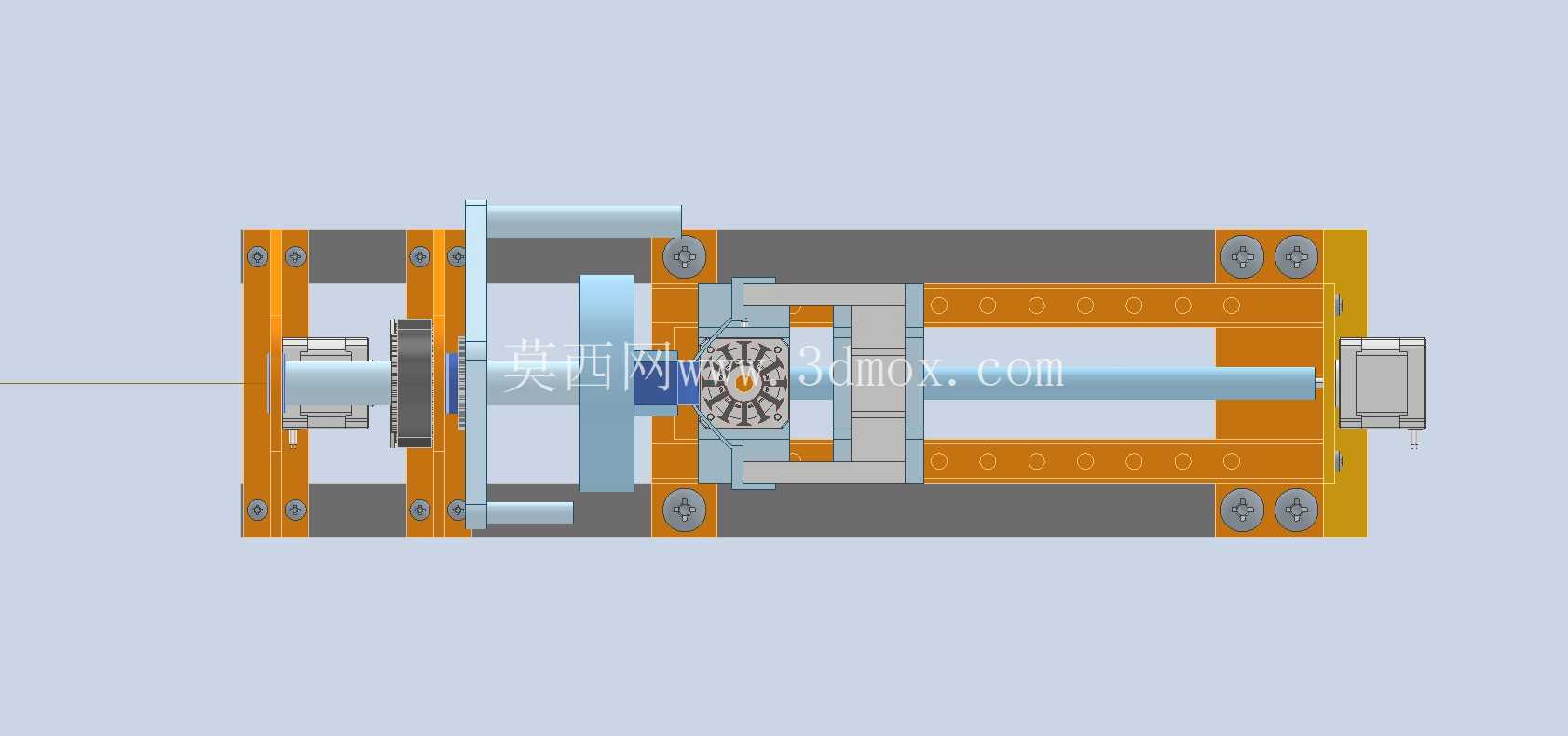

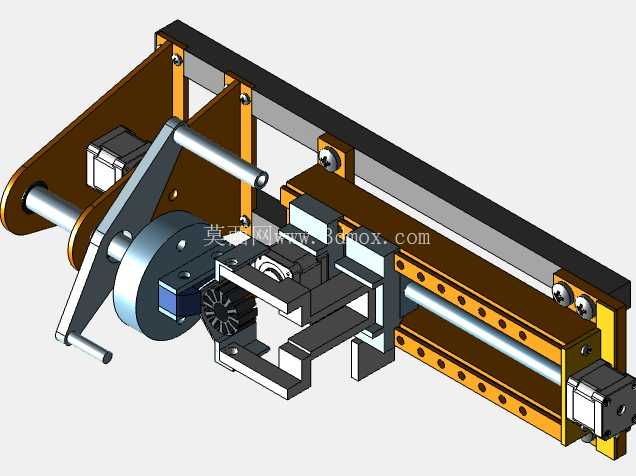

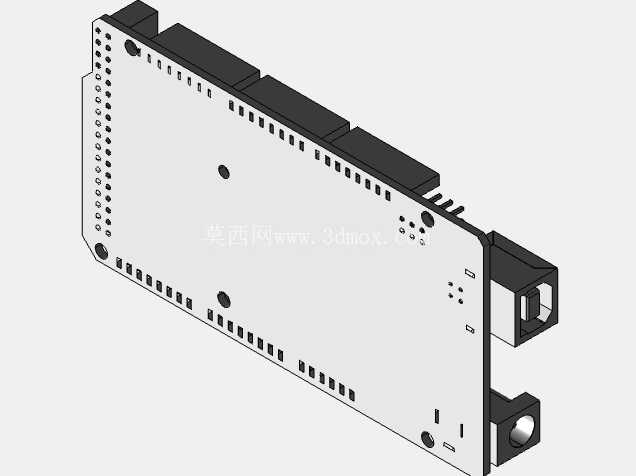

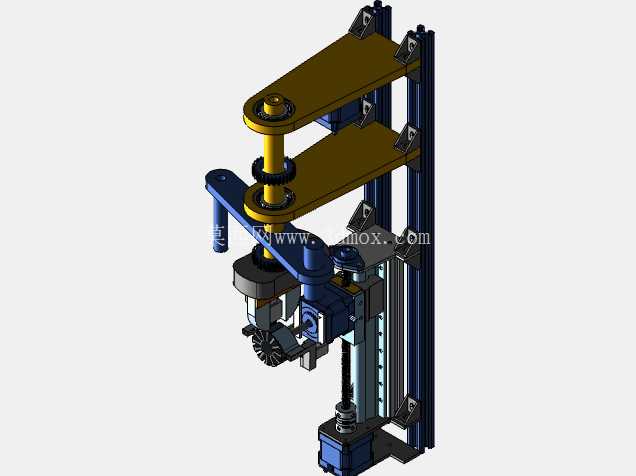

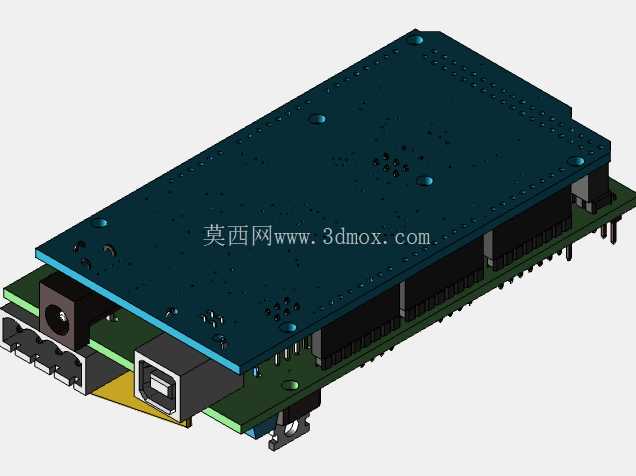

　　设备的横向进给轴、纵向升降轴、绕线主轴均采用独立步进电机驱动，各轴通过丝杠与线性导轨传动，保证运动过程中的平稳性与定位精度，导轨安装面经过铣削加工保证平面度，避免运动过程中出现卡顿或者定位偏差，各轴的行程限位采用机械限位加光电限位双重保护，防止调试过程中出现超程撞机的问题。控制系统采用开源硬件方案搭建，主控单元搭配步进电机驱动扩展板，可通过G代码指令控制各轴的运动轨迹，配合绕线工艺参数设置界面，可灵活设定绕线圈数、排线节距、绕线速度等参数，同时设备预留了传感器扩展接口，可后续加装断线检测、定子到位检测等功能模块，进一步提升设备的自动化程度。

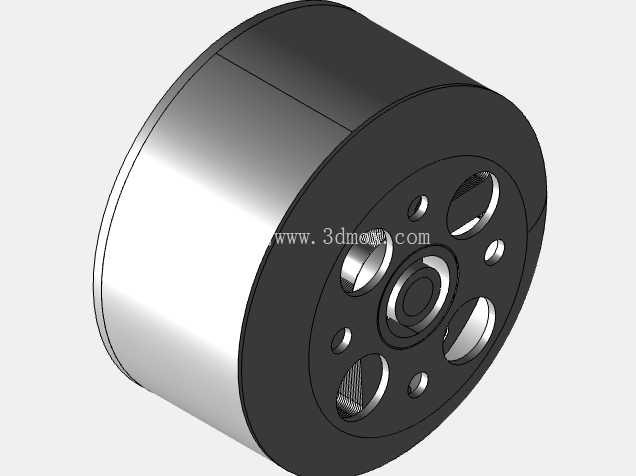

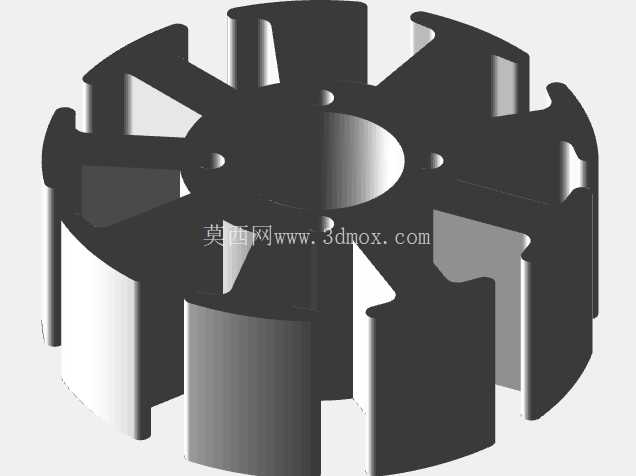

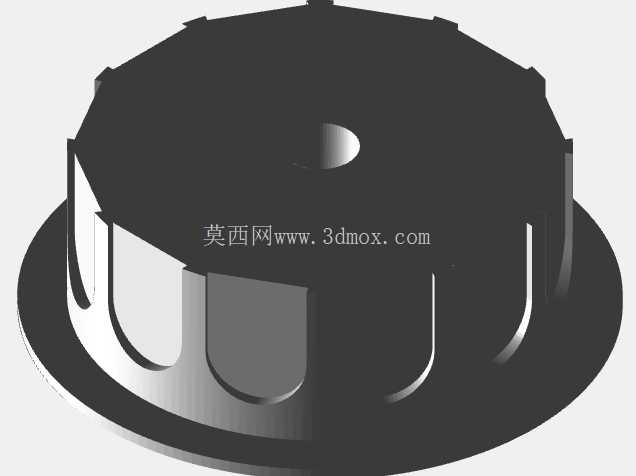

　　安装边界方面，整套设备的主体框架采用紧凑型布局，横向安装尺寸控制在600mm范围内，纵向深度控制在400mm范围内，整体高度不超过500mm，可直接放置在常规工作台面上使用，无需额外定制安装基座，设备底部预留了标准安装孔位，可通过螺栓固定在工作台面，避免高速绕线过程中设备出现振动移位。在实际绕线作业时，操作人员只需将待绕制的定子铁芯固定在主轴夹具上，穿好漆包线并设置好对应绕线参数，设备即可自动完成整组定子的绕制作业，绕线过程中拉线系统会实时维持漆包线张力稳定，排线机构会根据槽距自动调整进给量，保证每一圈漆包线都整齐排布在定子槽内，相比手工绕线，绕线一致性提升80%以上，同时可避免人工绕线过程中出现的漆包线损伤、排线杂乱等问题。这套设备的结构设计充分考虑了研发场景的灵活性需求，所有功能模块均采用模块化设计，后续如果需要适配更大尺寸的定子，只需更换对应行程的线性导轨与丝杠，调整主轴夹具的安装位置即可完成升级，无需重新设计整体结构，对于电机研发团队、小型电机生产作坊来说，这套结构方案可作为绕线设备开发的参考基础，可根据自身实际生产需求对各模块进行优化调整，快速搭建符合自身工艺要求的自动绕线设备。
