M111发动机进气歧管转接适配结构件

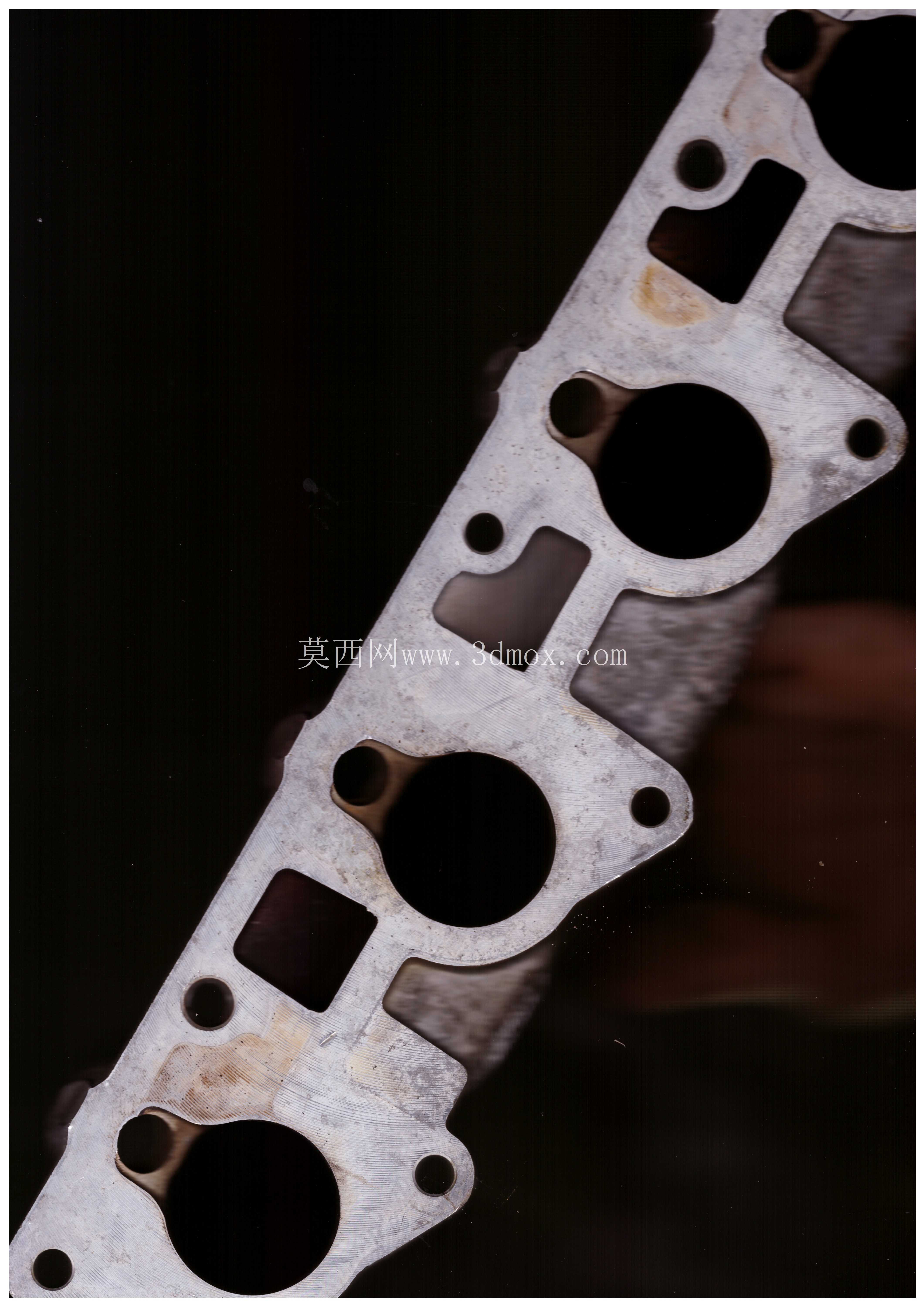

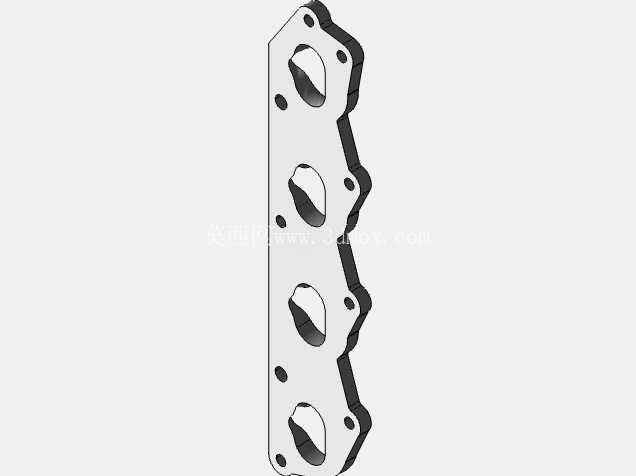

　　在民用车辆动力单元升级与老款进气部件复用的实操场景中，这类进气歧管适配件的核心作用，是解决不同代际M111发动机进气端安装位不匹配的硬性问题，让老款歧管无需大规模修改即可装到新款M111机型上，避免了重新开发整套进气系统的高额成本与周期损耗。从结构设计逻辑来看，该适配件采用板式密封转接思路，整体为长条形异形薄板结构，沿长度方向排布四组对应气缸进气道的通孔，孔位轮廓完全匹配老款歧管的出气端接口形状，同时板件另一侧的安装孔位、密封面轮廓严格对齐新款M111发动机缸盖的进气侧安装基准，保证转接后气道对齐无错位，不会出现进气紊流、密封漏气等影响动力输出的问题。

　　板件边缘的异形轮廓是按照缸盖安装面的周边避让空间做的随形设计，既不会和缸盖上的附件、螺栓凸台产生干涉，也能最大限度缩小适配件的整体体积，减少额外占用的发动机舱空间。安装边界方面，板件厚度经过密封压缩量计算，两侧分别匹配对应歧管与缸盖的密封垫片厚度要求，周边的固定螺栓孔位置度公差控制在0.1mm以内，保证安装时螺栓可以顺利穿入，不会出现强制装配导致的密封面变形。在实际装车应用中，这类适配件多用于老款车型动力升级时保留原有高流量进气歧管的场景，或是维修场景下用存量老款歧管替代新款缺货配件的应急维修，转接后进气道的通流截面与原设计保持一致，不会改变原进气系统的谐振特性，对发动机的动力输出曲线、空燃比控制逻辑不会产生额外干扰。

　　设计过程中需要重点校核两侧接口的同轴度，避免气道错位产生的台阶造成进气阻力增大，同时密封面的平面度要求控制在0.05mm以内，保证压紧后密封可靠，不会出现负压漏气的问题。板件上的螺栓孔周边做了局部加厚凸台，避免螺栓拧紧时板件产生压溃变形，同时凸台高度统一，保证每个固定点的压紧力均匀分布，不会出现局部密封不严的情况。气道通孔的边缘做了小倒角过渡，消除加工毛刺的同时，让进气气流在转接位置的过渡更顺滑，减少局部气流涡旋的产生，降低进气阻力。

　　从安装流程来看，装配时只需在适配件两侧分别放置对应规格的密封垫片，先将适配件定位到缸盖进气侧，预紧固定螺栓后再安装老款进气歧管，按照对角线顺序分次拧紧螺栓到规定扭矩即可，不需要额外修改缸盖或者歧管的原有结构，拆装维护都和原厂装配流程一致，不会给后续维修保养带来额外操作难度。这类适配结构的设计核心是在不改动原有两大核心部件的前提下，实现跨代际部件的可靠连接，所有尺寸都基于原有部件的实测安装数据推导，没有冗余的结构设计，在保证结构强度、密封可靠性的前提下最大限度控制零件重量，不会给发动机端增加过多额外负载。
