奥迪TT1.8t车型涡轮进气连接法兰结构

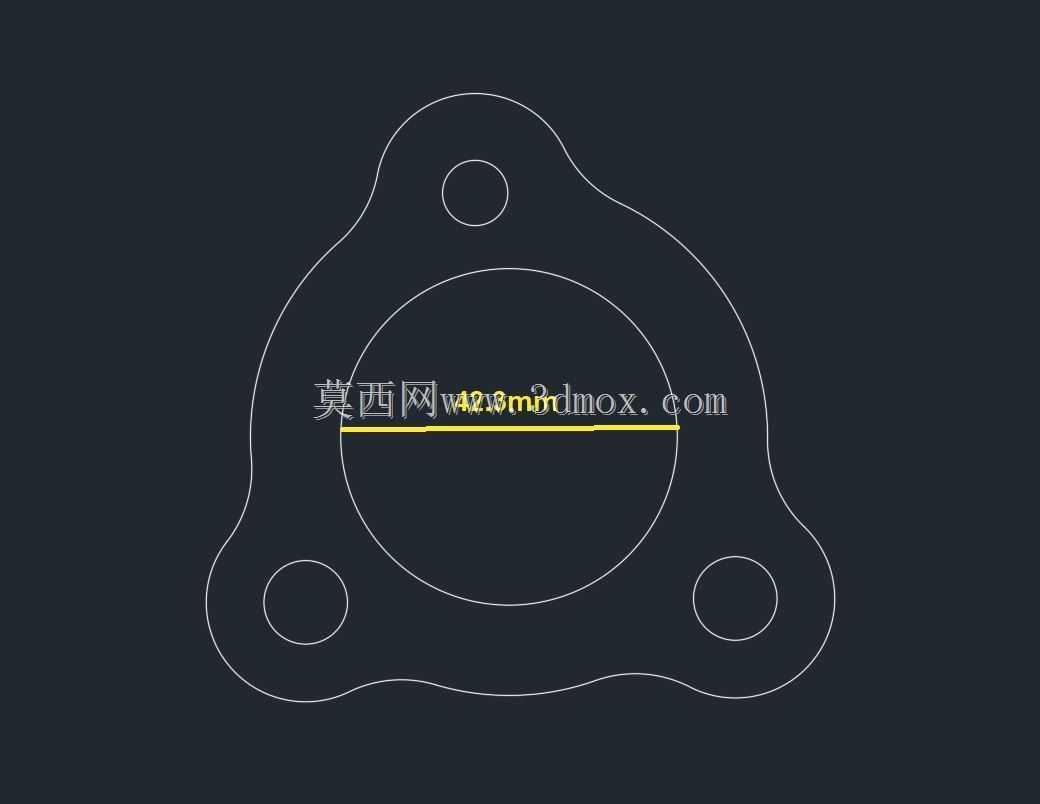

　　在小排量涡轮增压乘用车的进气系统装配与改装场景中，涡轮进气法兰是衔接涡轮增压器压气机壳与进气歧管侧管路的核心密封连接件，这类零件的设计精度直接决定了增压管路的密封可靠性，一旦法兰面平面度超差、安装孔位错位，就会出现增压压力泄漏，直接导致发动机动力输出不足、空燃比异常，甚至触发增压系统故障码。这款适配165kw功率调校1.8t动力单元的涡轮进气法兰，整体采用三耳式异形轮廓设计，没有沿用常规圆形法兰的整圈螺栓布局，而是根据涡轮壳端的安装空间边界，将三个安装孔位分布在三个向外延伸的凸耳上，这种设计首先是为了规避涡轮壳体周边的加强筋、传感器安装座等干涉结构，在有限的机舱空间内最大化压缩法兰的外轮廓尺寸，避免装配时与周边的冷却管路、

　　线束支架产生运动干涉。从结构设计逻辑来看，法兰中心的大直径通孔是增压空气的主流道，孔径完全匹配涡轮压气机出口的通径，没有做缩径或扩径处理，保证增压气流在通过法兰衔接位置时不会产生额外的流阻，避免压气机后压力损失影响增压响应速度。三个安装凸耳上的小孔为螺栓过孔，孔径适配对应规格的法兰固定螺栓，孔位的位置度公差严格控制在0.1mm以内，保证装配时螺栓可以顺利穿入涡轮壳端的螺纹孔，不会出现别劲、螺栓偏斜的问题，同时三个凸耳的分布角度经过受力校核，螺栓拧紧后法兰面的压紧力可以均匀覆盖整个密封环带，不会出现局部压紧力不足导致的密封失效。法兰的密封面采用整体平面设计，表面粗糙度要求达到Ra1.6，既可以适配传统的耐油石棉密封垫片，

　　也可以配合金属复合垫片甚至无垫片密封胶实现可靠密封，法兰本体的厚度经过强度校核，在承受最高2bar以上的增压压力时，不会出现挠曲变形，保证全工况下的密封面贴合度。不同于通用标准法兰，这款异形法兰的外轮廓曲线完全贴合涡轮端的安装面外形，三个凸耳的外边缘做了圆弧过渡处理，既消除了锐边避免装配时划伤操作人员，也减少了应力集中点，提升法兰在长期受温度交变、振动载荷下的结构强度。在实际装配场景中，这类法兰不仅用于原厂零部件的替换维修，也广泛应用在动力改装场景中，当改装更大规格的涡轮、或者更换定制进气歧管时，这款法兰的三维数模可以作为接口匹配的基准，设计人员可以直接提取法兰的安装孔位、密封面尺寸、流道孔径参数，快速完成转接法兰的设计，

　　省去了实车测绘的步骤，大幅缩短改装部件的开发周期。从安装边界来看，法兰的三个凸耳长度经过精准控制，螺栓拧紧时扳手的操作空间完全预留，不需要拆卸周边其他附件就可以完成法兰的拆装作业，降低了维修装配的操作难度。法兰本体的材质选型通常根据使用场景确定，原厂配套场景多采用铸铝或者冲压钢板材质，兼顾轻量化与强度需求，改装场景下也可以采用铝合金铣削或者不锈钢材质，承受更高的增压压力与温度载荷。在建模过程中，这类异形法兰的轮廓曲线需要严格按照实车安装位的边界进行拟合，不能随意调整凸耳的位置与角度，否则会直接导致装配干涉，同时密封面的平面度、安装孔的位置度、流道的同轴度都是建模时需要重点控制的形位公差，这些参数直接决定了零件最终的使用性能。不同于通用管路法兰，车用涡轮进气法兰不需要承受过高的管道压力，但需要长期承受发动机舱内的高低温交变、持续振动载荷，因此在结构设计时除了保证密封性能，还要充分考虑零件的抗疲劳性能，凸耳与主体连接位置的圆角处理、螺栓过孔的沉头设计都是为了降低应力集中，避免长期使用后出现裂纹。在进气系统的整体布局中，这个法兰的位置处于涡轮增压器的出口端，是增压后高温空气的第一个衔接点，因此法兰的平面度如果不达标，在高温工况下垫片的蠕变会进一步放大密封间隙，很容易出现漏气问题，设计时法兰面的平面度公差通常要求控制在0.05mm以内，保证整个密封环带的均匀贴合。
