奥迪TT1.8t涡轮出口落水管连接法兰

　　在民用小排量性能车的动力系统改装与原厂维修场景中，涡轮增压器与冷却回路的连接密封件一直是容易被忽略但直接影响整机可靠性的关键部件，这款适配1.8t 165kw动力单元的涡轮出口落水管法兰，正是针对该款机型涡轮出水口的安装匹配需求完成的结构设计。从实际装车的工况来看，涡轮增压器在持续高负荷运转时壳体温度可达数百摄氏度，与之相连的冷却落水管需要持续带走涡轮壳体的多余热量，避免轴承组因过热出现润滑失效，法兰作为管路与涡轮壳体的连接载体，既要承担密封防漏的功能，也要适配发动机舱内局促的安装空间，避免与周边的进气管路、线束、隔热板产生运动干涉。

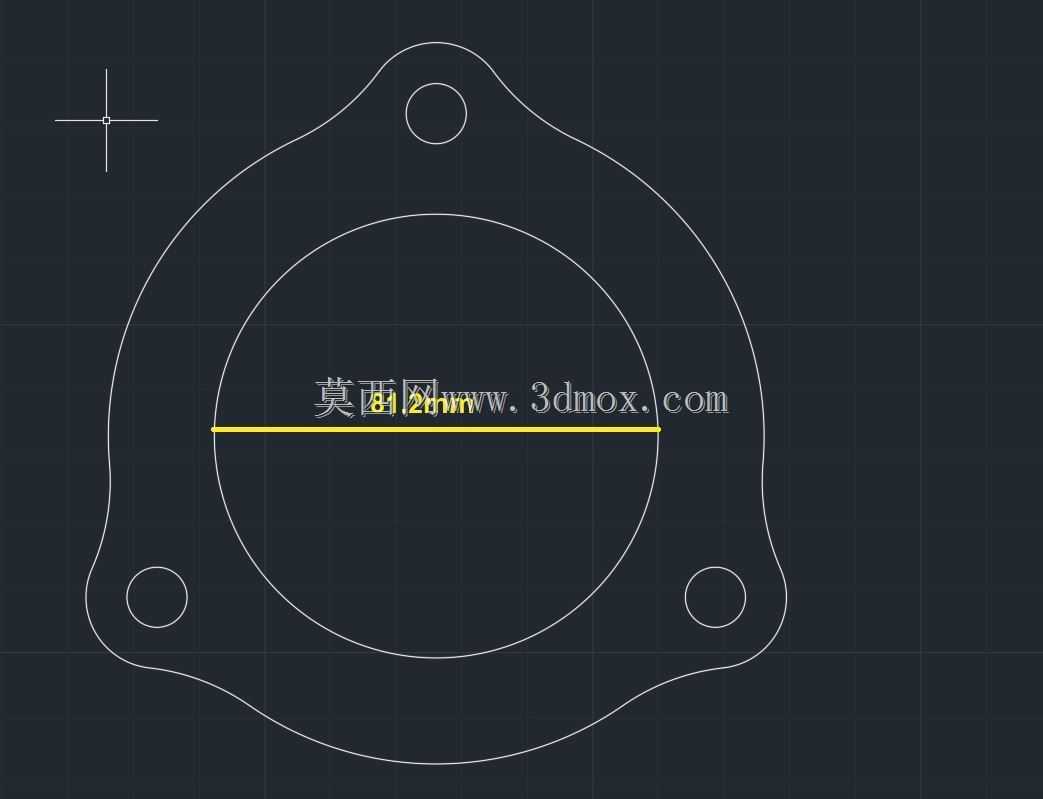

　　从结构设计逻辑来看，这款法兰采用三孔安装的三角布局，区别于常规的四孔圆形法兰，这种非对称的轮廓完全贴合涡轮出水口的周边壳体造型，三个安装孔分别对应涡轮壳体上的原生安装点位，不需要对原有壳体进行二次打孔加工，可直接替换老化失效的原厂密封法兰。法兰中心的通流孔径经过尺寸校核，通流直径为81.2mm，完全匹配原厂落水管的通流截面，不会因为通流面积变化造成冷却回路的流阻升高，保证冷却液在涡轮水套中的循环流速符合设计要求，避免出现局部冷却不足的热点区域。法兰的外缘轮廓做了随形的圆弧收边，没有多余的外伸结构，在安装时可以顺着涡轮壳体的曲面贴合，安装后法兰外缘与涡轮壳体的间隙控制在2mm以内，不会在发动机运行过程中因为振动产生磕碰异响。

　　从安装边界来看，这款法兰的厚度设计充分考虑了密封件的压缩量需求，法兰平面的平面度公差控制在0.1mm以内，配合对应的密封垫片可以在螺栓额定锁紧力矩下实现均匀的面压分布，避免出现局部压不实导致的冷却液渗漏问题。三个安装孔的位置度公差严格匹配原厂壳体的螺纹孔位置，安装时不需要强行掰动管路对位，可直接将落水管对准法兰中心后依次锁紧螺栓，降低维修和改装过程中的装配难度。在实际使用场景中，这类法兰不仅适用于原厂配件的替换维修，也适用于动力升级改装场景下的冷却管路定制，当改装者更换加大尺寸的涡轮或者升级冷却回路时，可以基于这款法兰的安装点位数据对接定制管路，保证改装后的冷却系统连接可靠性。

　　从材料选型的适配性来看，法兰的结构设计预留了足够的强度余量，不管是采用铝合金切削加工还是采用不锈钢冲压成型，都可以满足发动机舱内的高低温交变工况要求，法兰的密封面没有设计复杂的密封槽结构，既可以适配传统的纸质复合密封垫片，也可以适配金属缠绕垫片或者现场打胶密封的装配方式，适配不同维修场景下的密封需求。在三维建模过程中，法兰的所有安装点位都经过实车数据的逆向校核，轮廓曲线完全规避了周边部件的运动包络，哪怕是发动机在悬置上产生最大位移的工况下，法兰也不会与周边的发电机皮带、空调管路产生接触，避免长期摩擦导致的部件损坏。对于从事欧系小排量性能车维修、动力改装的结构设计人员来说，这款法兰的数模可以直接作为管路设计的基准件，不需要重新测量涡轮出水口的安装尺寸，大幅缩短定制管路的开发周期，也能避免手动测量带来的尺寸误差导致的装配错位问题。
