指关节式铸造连接构件结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1164107
  • 指关节式铸造连接构件结构设计
  • 指关节式铸造连接构件结构设计

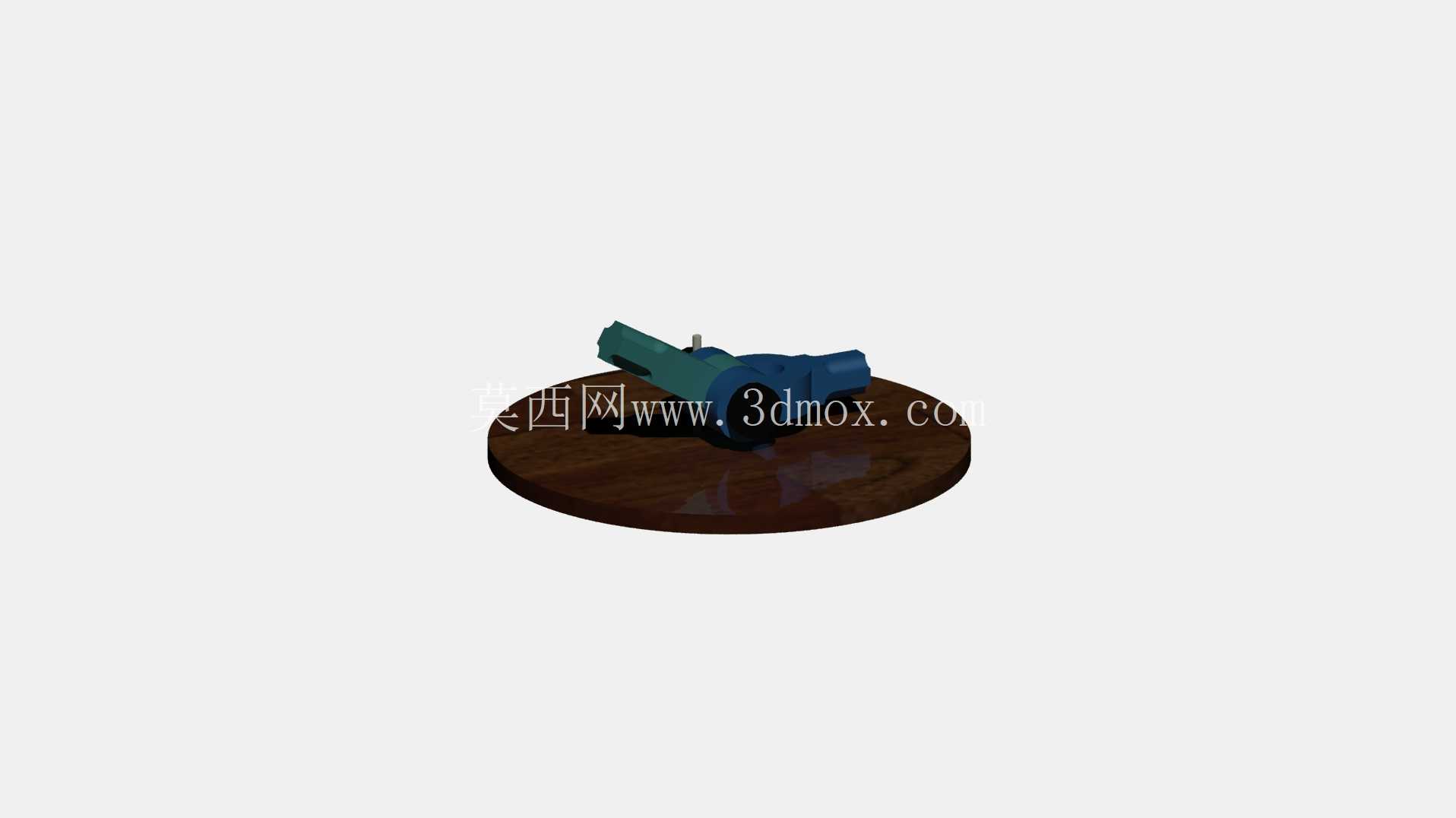

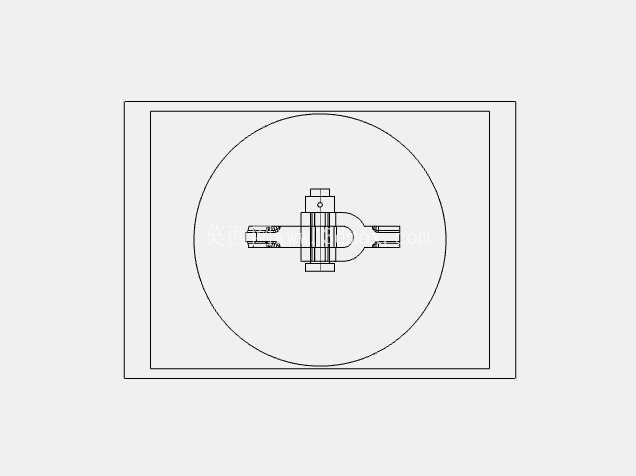

  在铸造生产的工装辅具、小型铰接式机械结构的应用场景里,这类指关节形态的连接构件,核心作用是实现两个相邻部件间的小角度相对转动,同时传递既定的轴向与径向载荷,常见于小型机械手末端执行器的铰接段、铸造生产线的小件翻转定位机构、工装夹具的活动压臂连接位置,替代传统的销轴直连结构,在有限的安装空间内获得更贴合仿生运动轨迹的转动自由度。从实际使用需求出发,这类构件的设计首先要匹配安装边界的尺寸限制,其整体轮廓采用类指节的弧面过渡结构,没有突兀的直角棱边,一方面是为了避免铸造过程中出现应力集中导致的冷隔、缩松缺陷,另一方面在安装到设备上之后,转动过程中不会和周边的管线、相邻结构件发生运动干涉,转动副的配合面预留了合理的公差带,既保证转动时的顺滑度,又不会因为间隙过大出现径向窜动,影响定位精度。设计思路上没有采用常规的对称式铰接耳结构,而是参考人体指关节的包覆式连接形态,将两个连接端的配合面做成互相嵌合的弧面结构,接触面积比传统平耳铰接大了近三成,同等载荷下的接触面压应力更低,能有效降低长期往复转动带来的磨损,延长构件的使用寿命,同时这种嵌合结构本身就具备轴向限位的能力,不需要额外加装轴向定位卡簧或者挡圈,减少了装配时的零件数量,也降低了后期维护的复杂度。

  外形尺寸方面,构件的整体长度控制在小型铰接机构常用的安装区间内,转动中心到两个连接端面的距离经过运动学仿真校核,当构件绕转动中心做0到45度的往复摆动时,两端连接的部件不会出现运动死点,连接端面预留了标准的安装孔位,孔位的位置度公差控制在机械连接常用的精度范围内,不需要二次加工就可以直接和标准紧固件配合安装,适配多数小型自动化设备、工装夹具的安装接口。从铸造工艺的适配性来看,整个构件的壁厚设计保持均匀,没有出现壁厚突变的位置,拔模斜度按照铸造模的常规要求设置,不需要复杂的抽芯结构就可以完成模具开模,铸件成型之后只需要对配合面进行少量的精加工就可以投入使用,生产效率较高,成本也相对可控。

  在实际工况下,这类连接构件承受的载荷多为反复变化的交变载荷,因此结构设计时在转动配合的位置做了局部加厚处理,同时在应力集中的转角位置设置了合理的过渡圆角,避免长期受载出现疲劳断裂,构件的外表面没有多余的装饰性结构,所有的曲面设计都是服务于功能需求,要么是为了优化受力分布,要么是为了避让运动干涉,要么是为了适配铸造工艺要求,没有冗余的设计元素。对于结构设计从业者来说,这类仿生形态的铰接构件设计,核心是平衡功能需求、工艺可行性和安装边界限制,不能单纯追求形态的仿生而忽略工程实际的要求,比如如果一味模仿人体指关节的复杂曲面,会导致模具结构过于复杂,生产成本大幅提升,同时也会给后期的精加工、装配带来不必要的麻烦,因此在设计过程中对仿生形态做了合理的工程化简化,保留了包覆式铰接的核心受力优势,去掉了对功能没有帮助的复杂曲面细节,让整个构件既满足运动和载荷的使用要求,又具备良好的工艺性,能够适配常规的铸造生产流程。

  安装时只需要将两个连接端分别和相邻的部件对准孔位,穿入标准紧固件之后锁紧,就可以完成装配,不需要额外的调整工序,转动副的初始间隙经过设计校核,在常温工况下可以长期保持稳定的转动精度,不会因为温度变化出现卡滞或者间隙过大的问题,在铸造车间多粉尘的工况下,这种包覆式的结构还可以在一定程度上阻挡粉尘进入转动配合面,减少磨粒磨损带来的精度下降,比传统的开式铰接结构更适合铸造生产现场的恶劣工况。
