铸造工艺用定位连接销接头结构设计

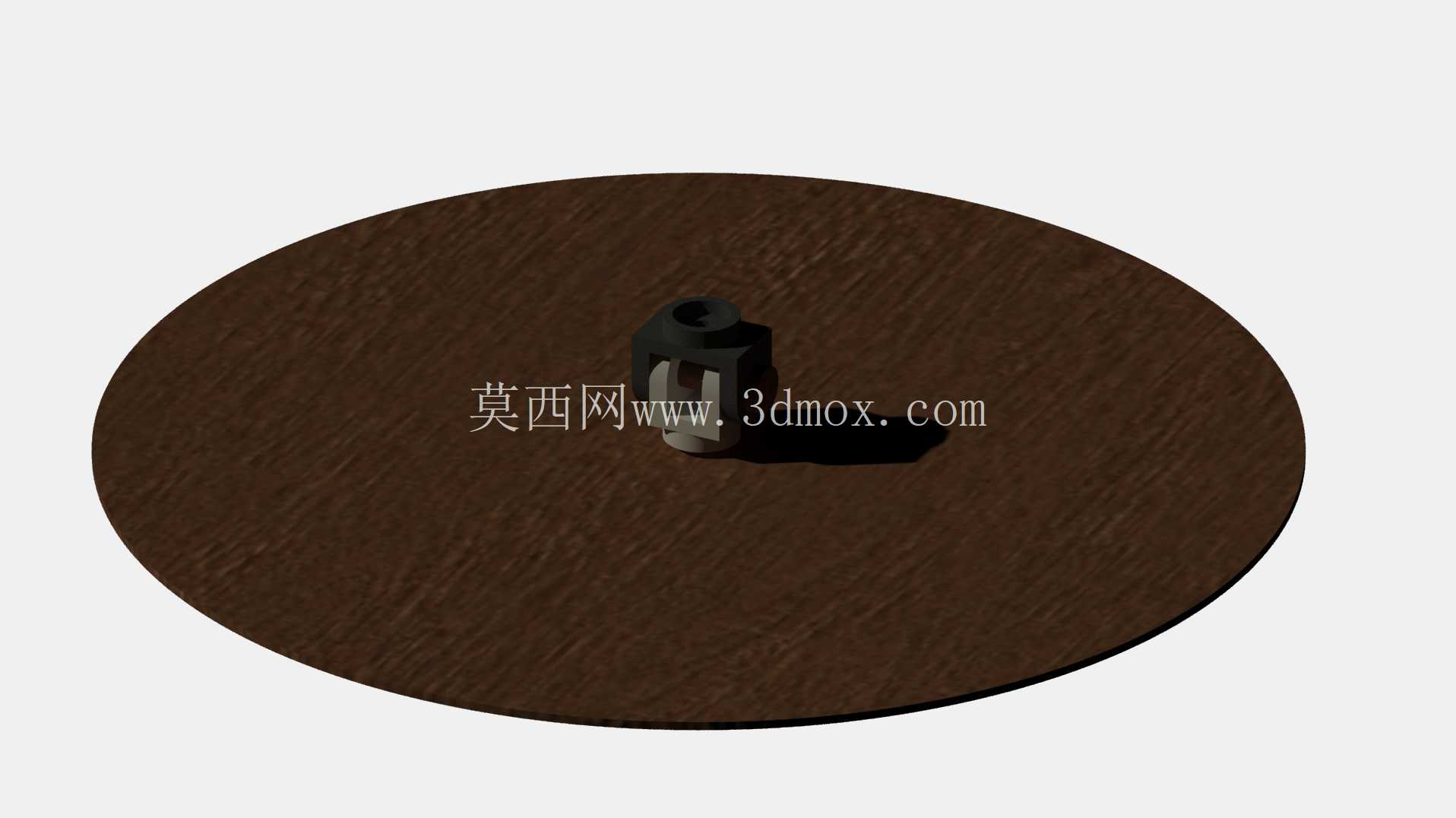

　　在压铸及重力铸造的生产现场，这类销接头是模具合模定位、抽芯机构传动链路里的基础连接零件，日常作业中，它承担着把驱动侧的直线或者摆动动作传递到型芯侧的作用，同时要耐受开合模过程中反复的冲击载荷，以及高温金属液传导过来的持续热辐射，不少车间里的老模具出现抽芯卡滞、合模错位的问题，追根溯源往往都是销接头这类小零件的磨损超差或者安装间隙预留不合理导致的。从结构设计逻辑来看，这个销接头采用了带底座的一体式结构，底部的圆形法兰盘是安装基准面，装配时直接贴合在模具模板的安装沉台内，通过法兰盘上的紧固点位完成周向固定，避免传动过程中出现跟转偏移；上部的叉型连接端预留了标准销孔，用来和传动拉杆、连杆的端头铰接，铰接孔的内壁设计了均匀的接触承压面，没有多余的减重凹槽，就是为了保证反复受载下的接触强度，避免长期冲击出现孔边开裂、椭圆变形的问题。实际选型安装的时候，首先要确认底座法兰的外径和安装沉台的尺寸匹配，法兰厚度要和沉台深度保持一致，保证装配后基准面和模板平面完全贴合，不会出现凸台悬空导致的受力偏载；上部叉耳的开档尺寸要和对接连杆的端头厚度匹配，铰接销穿入后两侧的间隙要控制在0.02到0.05毫米之间，间隙过小会在模具受热膨胀后出现卡滞，间隙过大则会在开合模冲击下产生额外的撞击噪音，加速铰接面的磨损。在铸造模具的实际应用场景里，这类销接头不会单独使用，往往是成组布置在模具的侧抽芯滑块、斜顶机构的传动端点，部分采用自动顶出结构的模具上，也会用它作为顶出板和顶出油缸的传动连接件，相比普通的圆柱销直接铰接，这种带安装底座的销接头更换维护更加方便，一旦出现铰接孔磨损超差，不需要拆解整个传动链路，只需要拆卸法兰盘上的紧固件就能完成零件替换，能大幅减少生产线的停线维护时间。

　　设计建模的时候，要重点关注几个关键尺寸的公差配合：铰接孔的尺寸公差要按照H7的精度等级加工，表面粗糙度控制在Ra1.6以内，降低和铰接销的摩擦阻力；底座法兰的下端面和铰接孔的轴线垂直度要控制在0.01毫米以内，避免装配后传动过程中出现侧向分力，导致拉杆弯曲或者滑块运动卡滞；叉耳部分的过渡圆角要做R2以上的圆滑处理，不能出现直角尖角，避免热处理过程中出现应力集中，导致生产过程中受冲击断裂。

　　不少刚接触模具设计的工程师容易忽略这类小零件的强度校核，往往照搬标准件库的模型直接装配，实际上不同吨位的压铸机、不同大小的模具，对应的抽芯力、开合模冲击力差异很大，如果销接头的叉耳厚度、铰接孔直径选型过小，生产过程中很容易出现销接头断裂，导致型芯抽回不到位，出现铸件粘模、型芯撞弯的严重设备事故；如果选型过大，又会占用过多的模具安装空间，导致周边的冷却水道、紧固螺丝布置空间不足。

　　另外在模具的日常维护中，这类销接头的铰接位置要定期补充高温润滑脂，避免高温下润滑失效出现干摩擦，很多车间的模具维护台账里，都会把销接头的磨损量检查作为每次合模前的必检项，当铰接孔的磨损量超过0.1毫米的时候，就需要及时更换零件，避免间隙累积导致整个抽芯机构的运动精度下降，最终影响铸件的尺寸精度。从结构本身的工艺性来看，这个零件整体采用对称结构设计，适合采用模锻毛坯后机加工的方式生产，上部的叉型结构不需要复杂的多轴加工，普通铣床或者加工中心一次装夹就能完成所有面的加工，加工成本低，适合批量备件储备，底座法兰上的安装孔采用沉头设计，装配后紧固件的端头不会突出法兰平面，不会和模板上的其他零件产生运动干涉，这些细节设计都是从长期的生产现场故障经验里总结优化而来的，没有多余的装饰性结构，每一处几何特征都是为了满足实际生产中的强度、安装、维护需求。
