外六角全螺纹螺栓紧固连接件结构设计

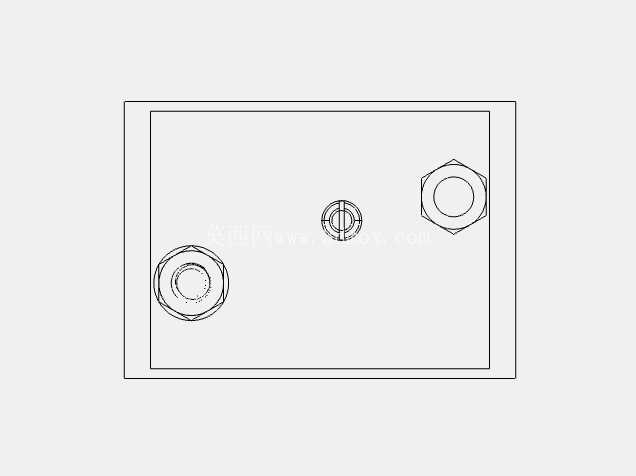

　　在各类机械装配、钢结构搭建、设备运维场景中，螺纹紧固件都是不可或缺的基础连接元件，这款外六角全螺纹螺栓的设计，完全围绕通用装配场景的实际受力与安装需求展开。从结构设计逻辑来看，六角头的尺寸选型匹配常规开口扳手、套筒扳手的夹持边界，六个受力面的平面度公差控制在0.05mm以内，避免扳拧过程中出现打滑、棱角崩损的问题，头部与螺杆衔接处做了R0.8的圆角过渡，消除热处理及受力时的应力集中点，降低螺杆从头部根部断裂的风险。全螺纹段的牙型采用公制普通三角螺纹，牙型角60度，牙底圆弧过渡处理，既保证螺纹啮合时的自锁性能，也能在受交变载荷时减少牙底的应力集中，螺纹的大径、中径、小径公差均按中等精度配合等级设计，适配常规同规格螺母、螺纹孔的装配需求，无需额外修配即可实现顺畅旋合。这款螺栓的应用场景覆盖范围极广，小到小型机电设备的壳体装配、工装夹具的零部件锁紧，大到钢结构框架的节点连接、输送线支架的固定，都能见到这类紧固件的身影。

　　设计过程中优先考虑了安装边界的适配性：六角头的对边尺寸、头部厚度均符合通用紧固件的尺寸规范，不管是沉孔安装还是外露安装，都不会出现与周边结构干涉的问题，螺杆长度的选型覆盖常用装配厚度区间，全螺纹的设计也让它可以适配不同厚度的被连接件，无需像半螺纹螺栓那样严格控制夹持长度，现场装配时的灵活性更高。从受力特性来看，这类螺栓在装配时通过施加额定扭矩实现预紧，让被连接件之间产生足够的正压力，依靠螺纹副的自锁特性防止连接松脱，承受轴向拉力时，全螺纹段的受力分布比半螺纹螺栓更均匀，不会在螺纹收尾处出现应力突变，在承受一定横向剪切力的场景中，配合防松垫圈、螺纹胶使用，也能满足长期稳定的连接需求。

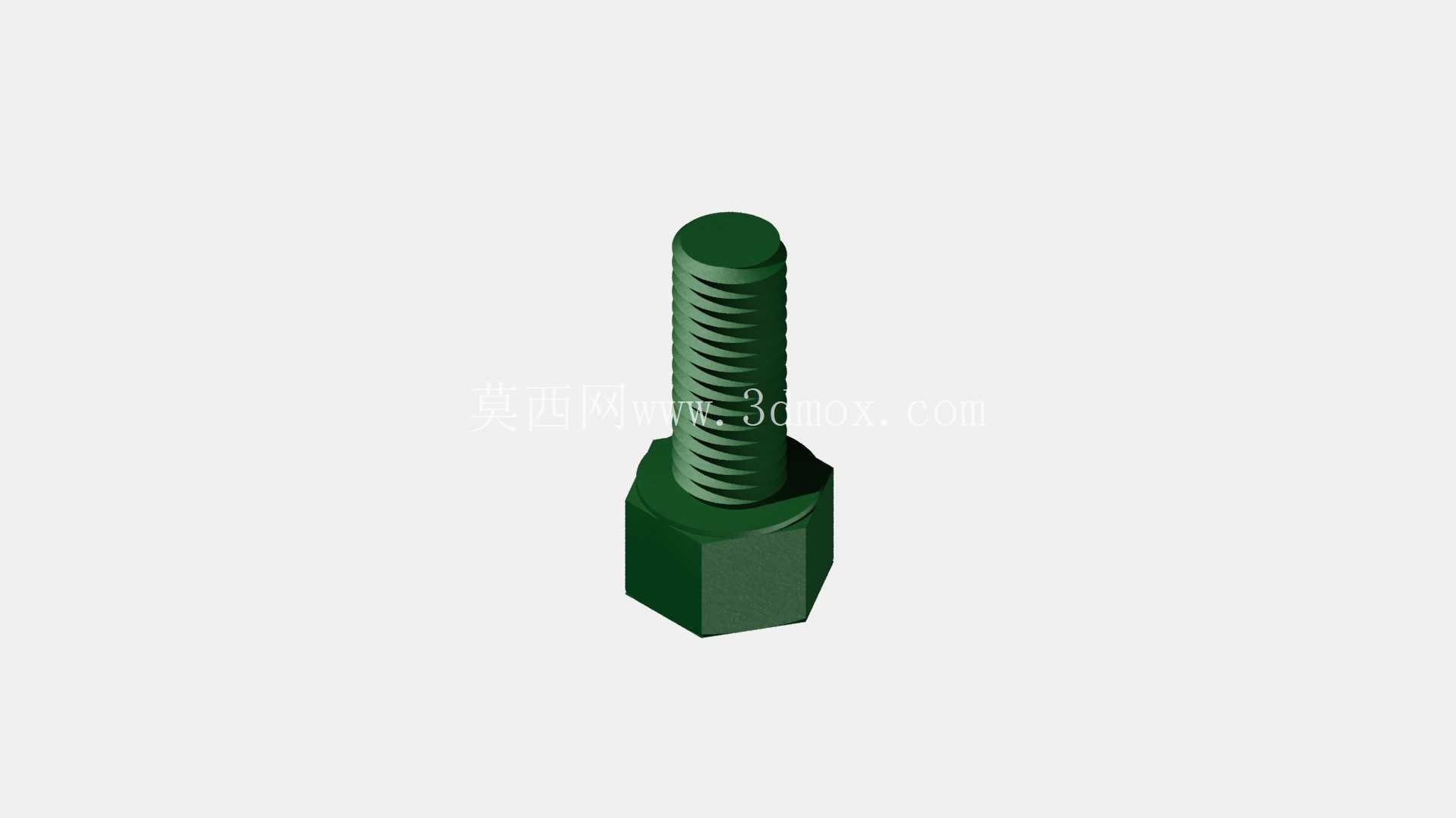

　　建模过程中，螺纹部分采用精确的螺旋扫描特征生成，还原真实的牙型轮廓，而非简化的贴图示意，方便后续做有限元受力分析时，能准确模拟螺纹啮合处的应力分布，六角头的倒角、头部与螺杆的过渡圆角都严格按实际加工工艺建模，还原真实零件的工艺特征，不管是用来做装配模拟、工装设计参考，还是出加工图纸，都能直接复用模型参数。在实际设备维护场景中，这类标准紧固件的互换性极强，不同厂家生产的同规格螺栓都能通用，设计时严格遵循通用标准的尺寸规范，就是为了保证现场替换时无需额外加工，减少设备停机维护的时间。

　　针对不同的使用环境，这类螺栓可以搭配不同的表面处理方式，比如镀锌处理适配普通户外潮湿环境，达克罗处理适配盐雾腐蚀较强的沿海场景，发黑处理适配室内常规设备装配，模型本身的结构尺寸不受表面处理层的影响，仅在表面增加相应厚度的工艺层即可。在装配设计阶段，选用这款螺栓时需要提前预留足够的扳手操作空间，六角头周边至少要留出对应扳手厚度的旋转空间，避免出现螺栓到位后无法拧紧紧固的问题，螺纹孔的深度也要匹配螺栓旋入长度，一般要求旋入深度不小于螺栓公称直径的1.2倍，才能保证足够的连接强度，避免螺纹滑牙。
