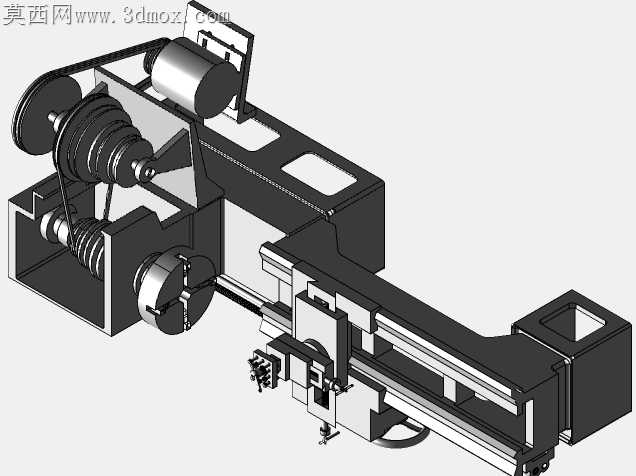

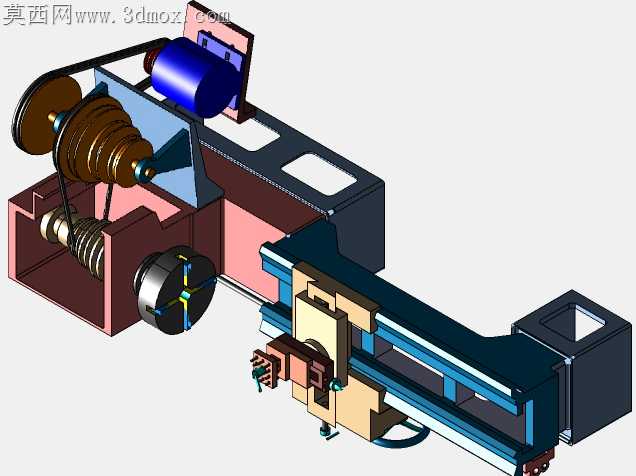

普通带式车床内部传动结构三维数模

车间里老式带传动车床最常出现的故障点，往往集中在皮带张紧度与主轴同轴度的匹配偏差上——皮带过松会丢转导致加工面振纹，过紧又会加速主轴轴承磨损，这套数模在结构还原时特意把带轮组的安装基准、张紧调节的预留间隙做了完整呈现，没有像很多简化模型那样把传动部分做成整块示意。床头箱内的变速齿轮组没有做过度的细节堆砌，但每一级传动的啮合间隙、换挡拨叉的行程空间都留足了实际装配的公差余量，拨叉与滑移齿轮的配合槽宽度比齿轮轮毂宽出0.2mm，刚好能容纳实际加工中产生的形位误差，不会出现装配时拨叉卡滞、换挡打齿的问题。床身导轨的截面形状还原了普通车床的平-V组合导轨结构，V型导轨的角度取了90度的通用值，导轨面与床身主体的连接位置做了加厚处理，对应实际生产中床身需要承受切削载荷、抵抗变形的需求，刀架部分的纵横进给丝杠螺母副没有做成一体化的装饰件，螺母座与溜板的连接孔位、丝杠两端的支撑座安装面都做了独立的结构拆分，能直接导出用于实训教学的装配示意图。尾座部分的锁紧机构没有省略，压板与床身导轨的贴合面做了1:1的斜度还原，尾座套筒的行程限位凸台位置也对应实际车床的钻孔加工行程设置，不会出现套筒伸出超程、脱离尾座体的结构矛盾。带轮的防护罩做了半开放的结构设计，既还原了实际设备的安全防护形态，也没有完全遮挡内部的皮带传动路径，方便观察带传动的动力传递路线，电机安装板上的长圆孔结构完整保留，对应实际安装时调整皮带张紧度的调节需求，安装板与床身的连接螺栓孔位也做了沉头处理，符合真实设备的装配工艺。溜板箱内的光杠、丝杠穿过的位置都做了对应的衬套安装位，没有直接在箱体壁上开穿杆孔，还原了实际设备中耐磨衬套保护箱体、降低传动磨损的设计细节，进给手轮的位置与操作空间也做了对应人体操作范围的预留，不会出现手轮与床身筋板干涉、无法转动的结构问题。
