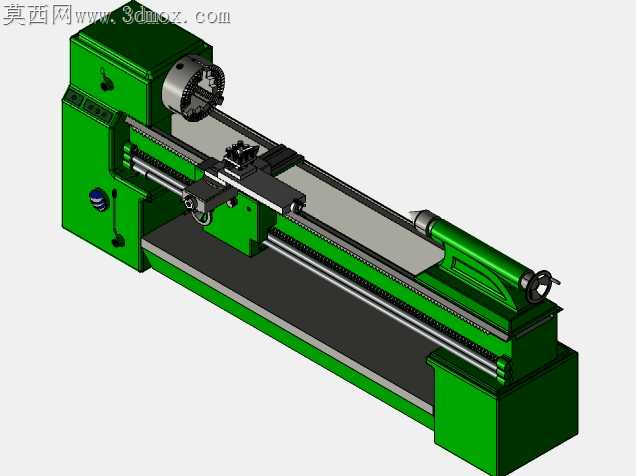

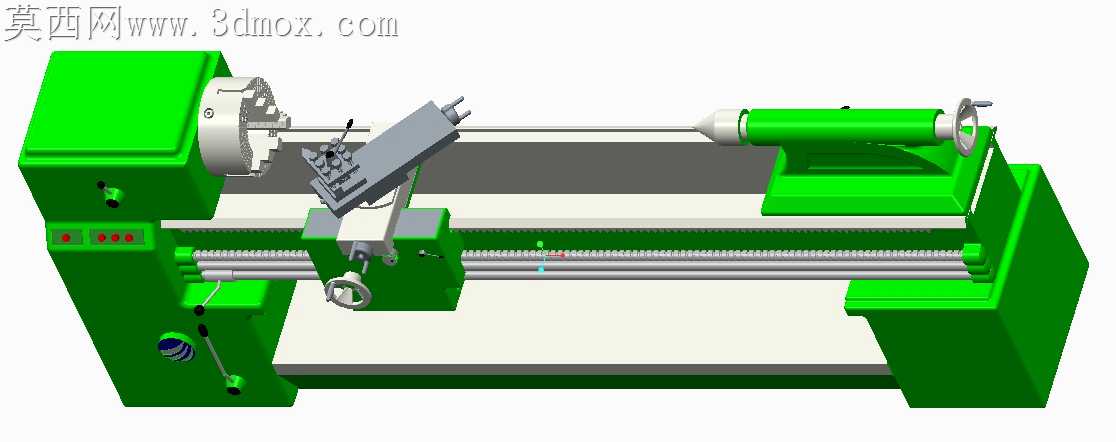

普通卧式车床整机结构三维设计

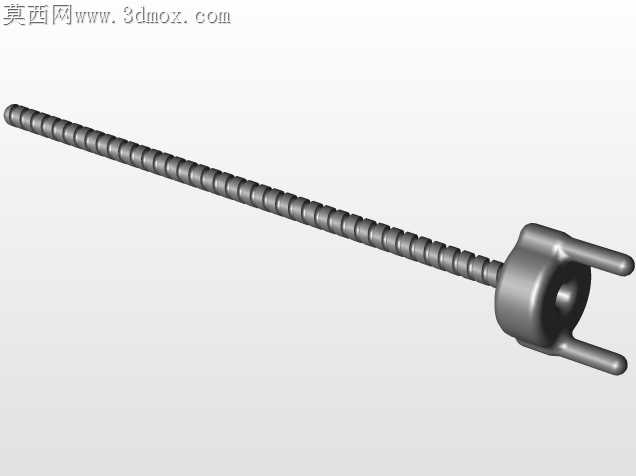

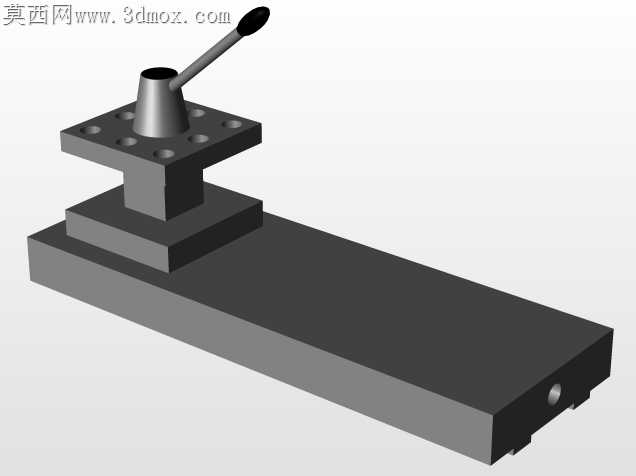

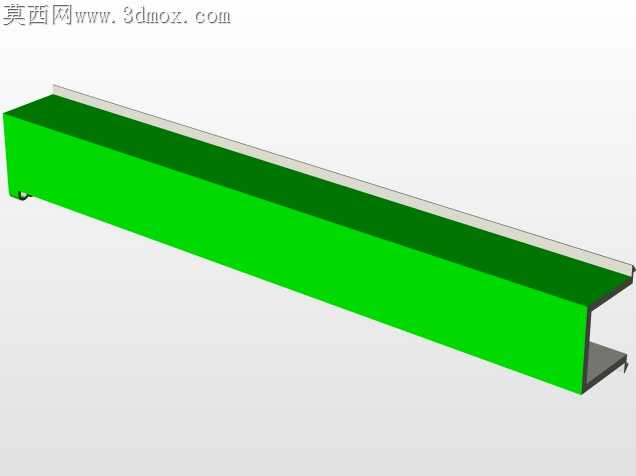

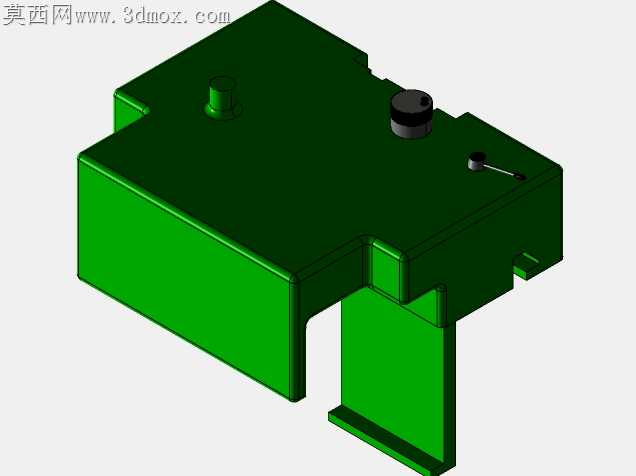

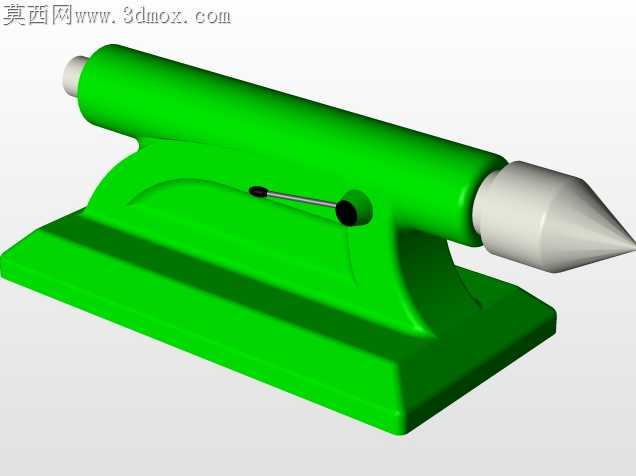

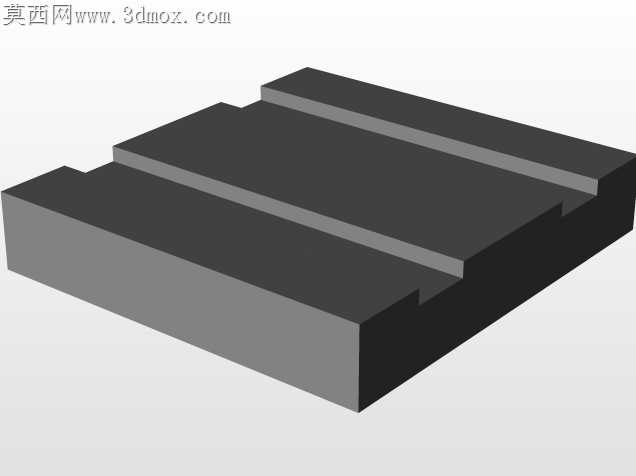

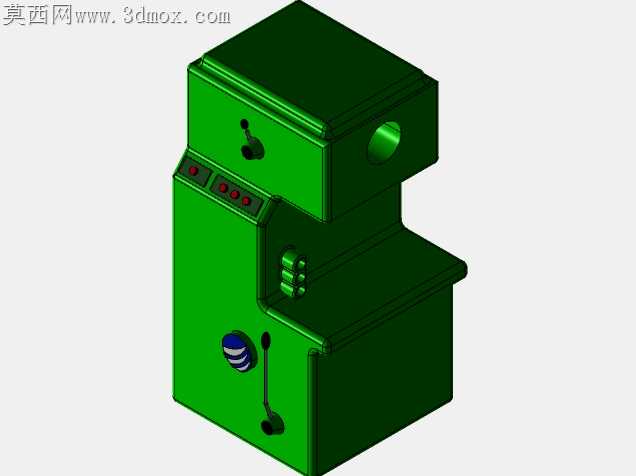

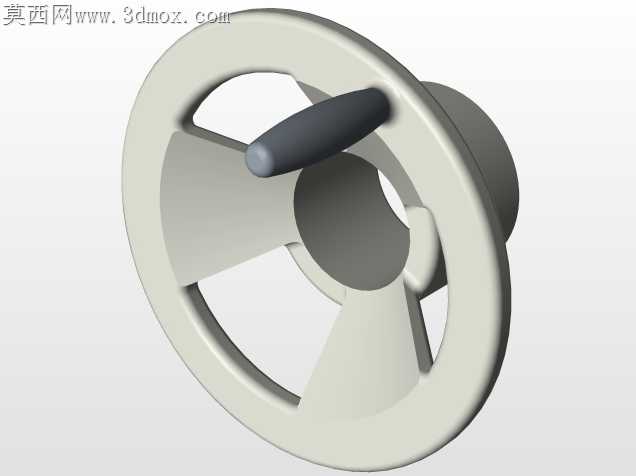

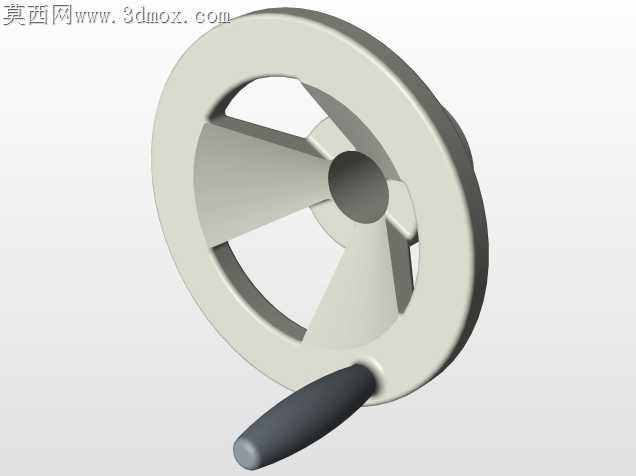

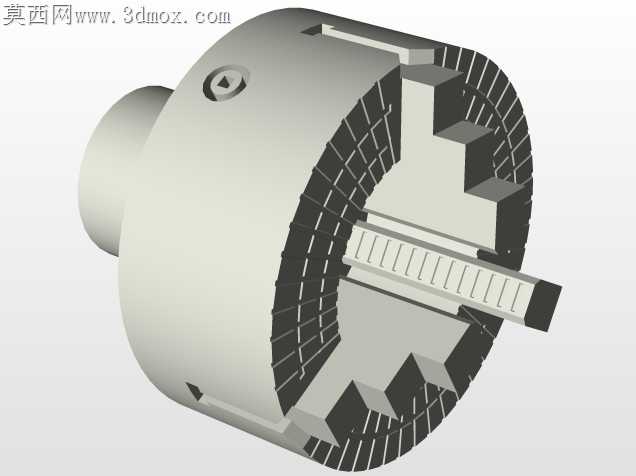

车间里服役超过十年的老式卧式车床，常出现进给溜板沿导轨移动时卡滞、尾座顶紧长轴时同轴度偏移的问题，根源在于原厂设计中导轨面的润滑槽布局不合理，尾座锁紧机构的受力点偏移，这些现场反馈的加工痛点，在这套三维结构设计里都做了针对性的结构优化。床身部分的导轨截面没有沿用传统的平-V组合对称布局，而是将靠近主轴箱一侧的V型导轨做了1.2度的倾角微调，让溜板在承载刀架切削反作用力时，受力重心刚好落在导轨支撑面的形心位置，避免长期重载切削后导轨出现单侧磨损不均的情况。进给丝杠的支撑座做了分体式结构设计，不再将轴承座直接焊接在床身端面，而是增加了0.02mm调整量的偏心衬套，装配时可以通过转动衬套微调丝杠与导轨的平行度，解决传统结构中丝杠装配偏差导致的进给爬行问题。主轴箱端的卡盘连接法兰做了止口深度的公差优化，止口配合面预留了0.01mm的过盈量，同时在法兰端面增加了三个均匀分布的定位销孔，卡盘拆装后重复定位精度可以控制在0.008mm以内，不用每次换装卡盘都重新打表找正，能大幅缩短中小批量加工的换型准备时间。刀架部分的转盘锁紧机构，把传统的单点偏心锁紧改成了四点同步压块结构，锁紧时压块同时抵紧转盘的四个定位面，不会出现切削过程中刀架微量转动让加工尺寸超差的问题。尾座部分的套筒锁紧做了抱箍式结构优化，不再是传统的侧面螺钉顶紧，抱箍抱紧套筒时受力均匀，不会把套筒顶偏，顶紧长轴类工件时，尾座中心与主轴中心的同轴度偏差能控制在0.01mm/m以内，长轴车削时的锥度误差可以降低60%以上。操作手柄的布置位置也结合一线操作工人的操作习惯做了调整，主轴变速手柄、进给量调节手柄都落在操作人员站立时手臂自然伸展的覆盖范围内，不用大幅探身操作，降低长时间操作的疲劳感。床身底部的支撑脚做了等高可调结构，每个支撑脚都有20mm的高度调节量，安装时不用额外加工垫铁就能快速调平床身水平，避免床身因安装水平偏差产生的内应力导致导轨变形。所有滑动配合面都预留了合理的润滑脂存储槽，槽道走向顺着部件移动方向排布，不会出现润滑脂被运动部件刮出导轨面的情况，能延长导轨的无故障运行时间。
