小型CNC示教车床精密机械结构设计

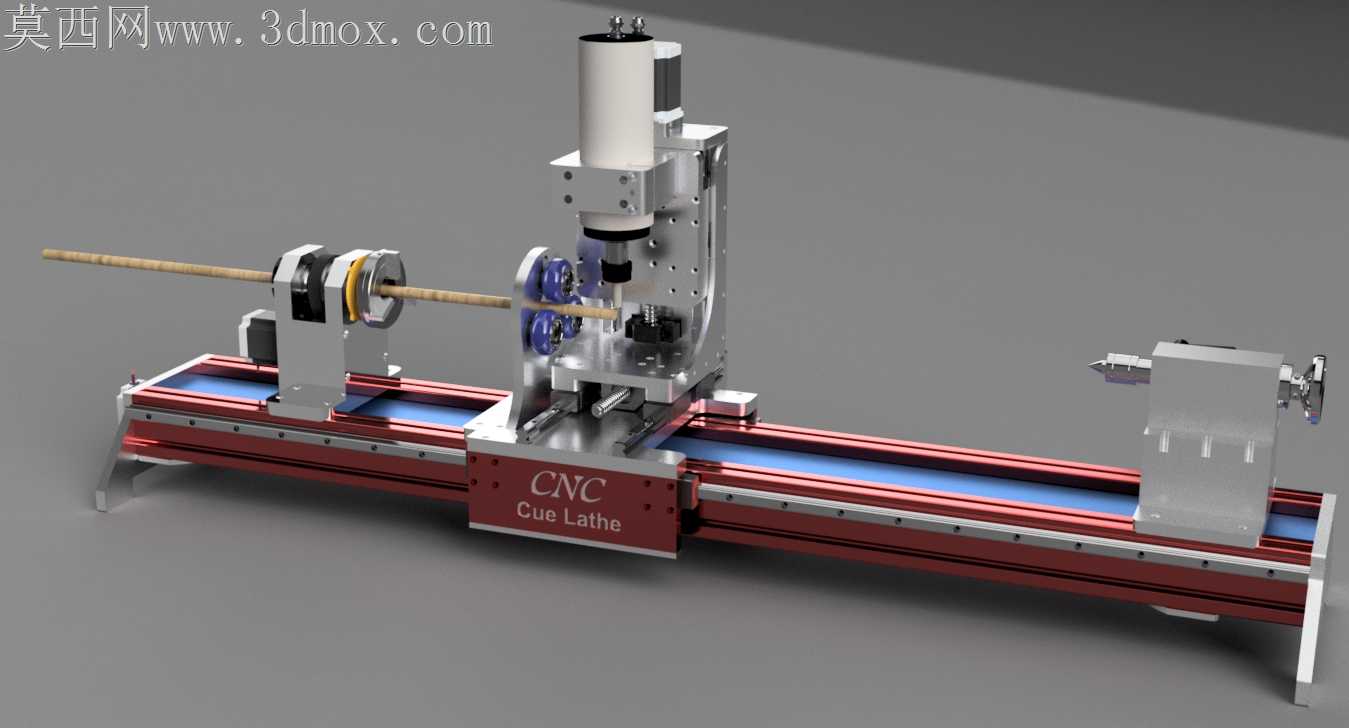

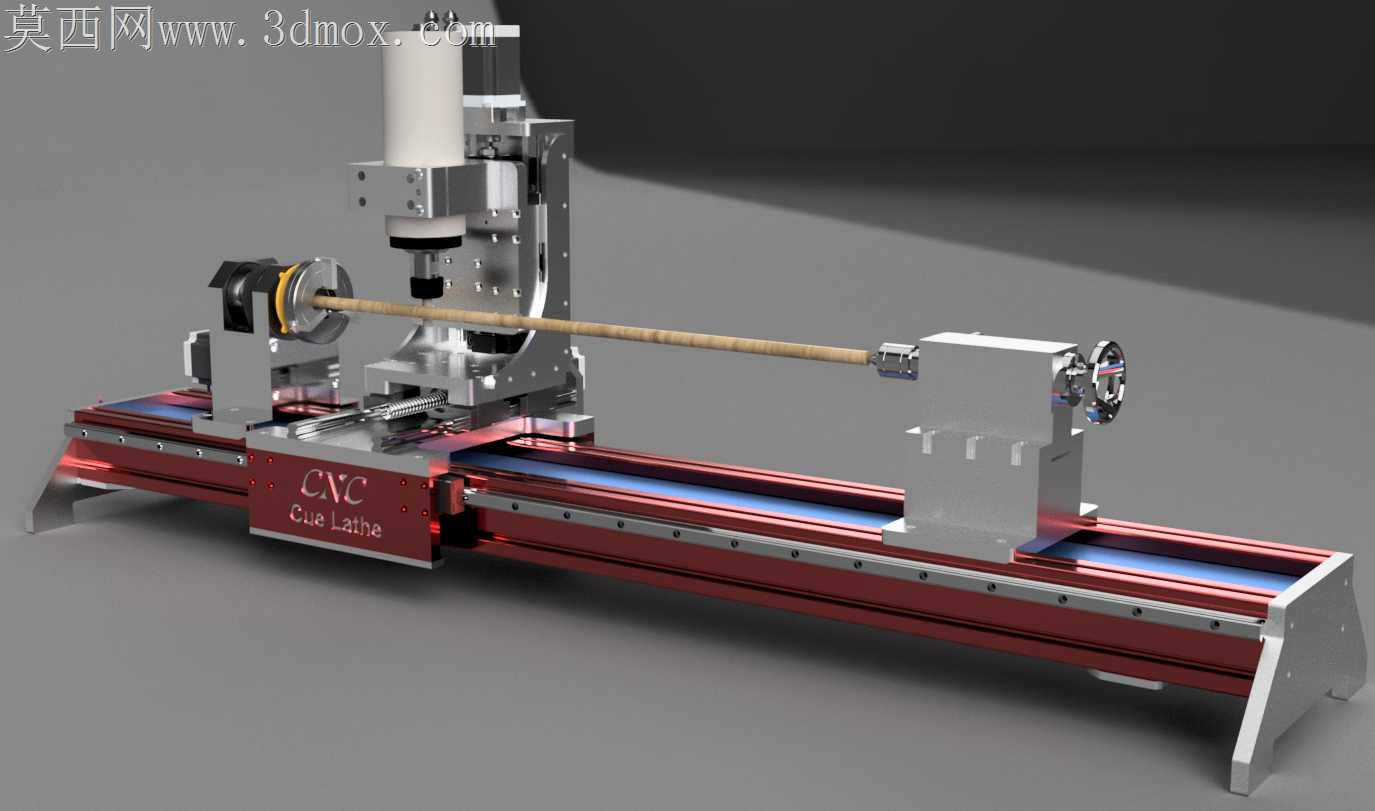

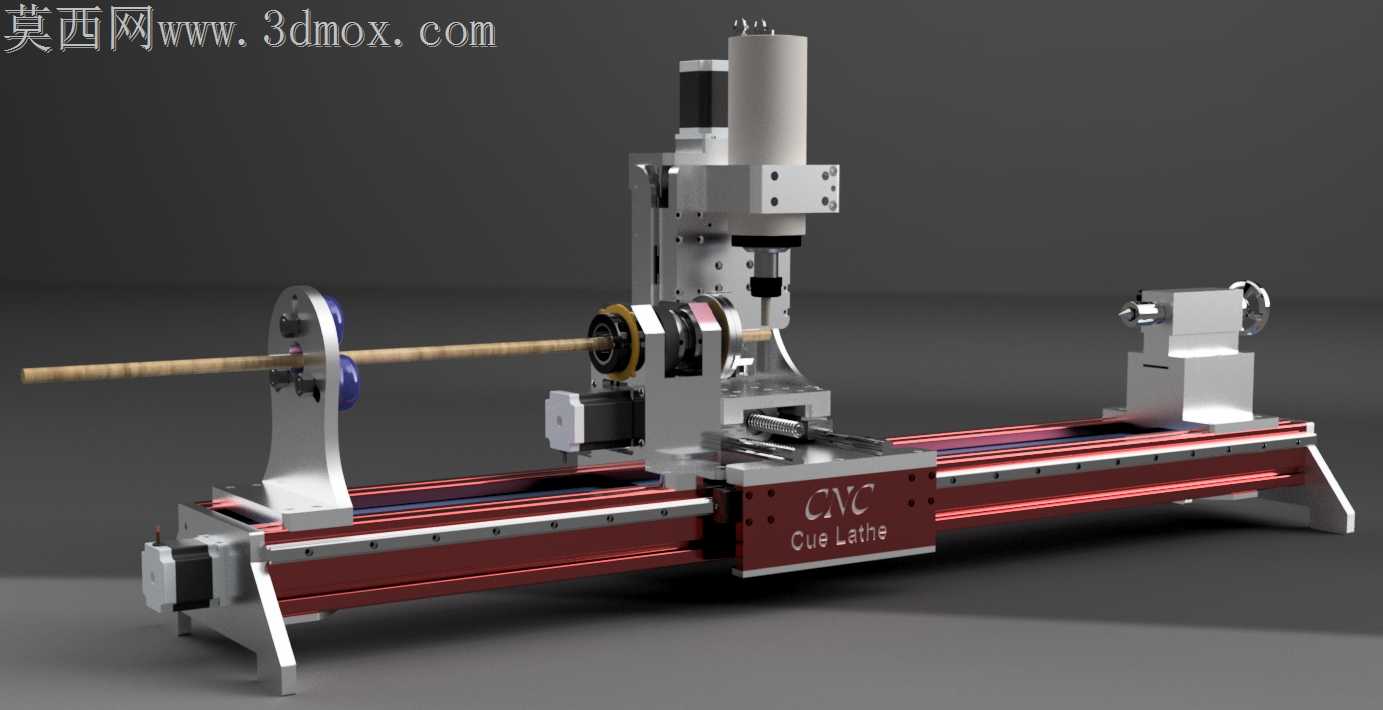

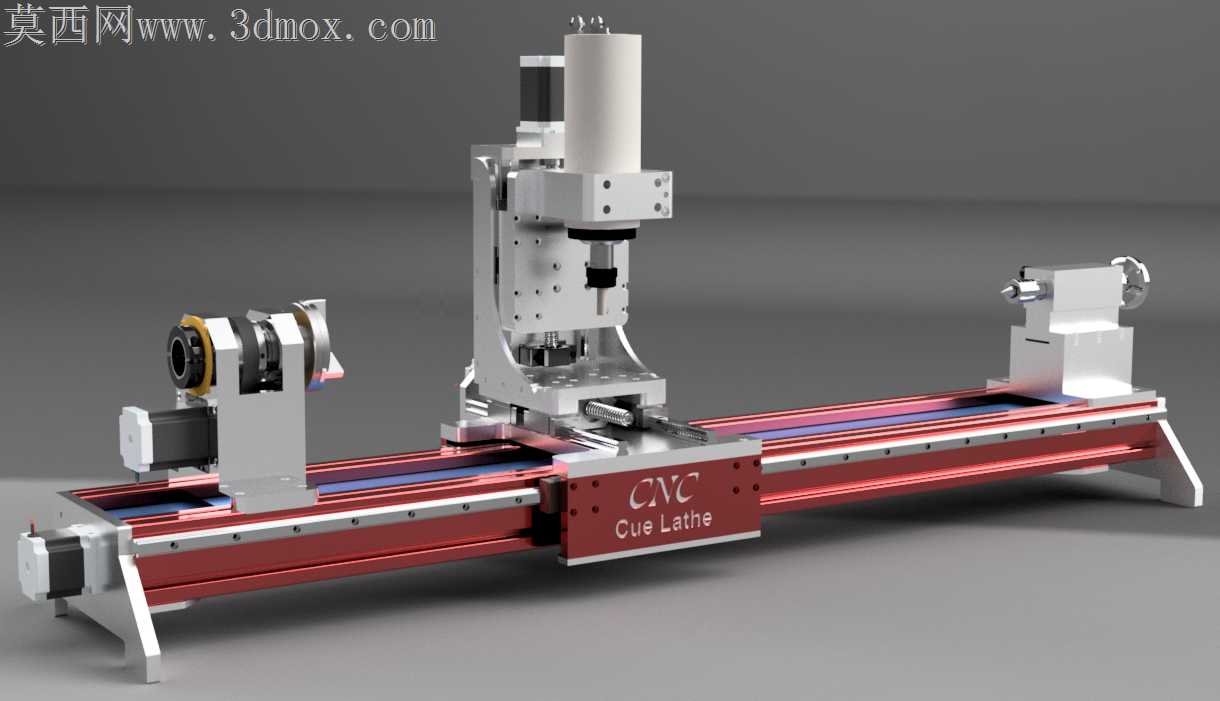

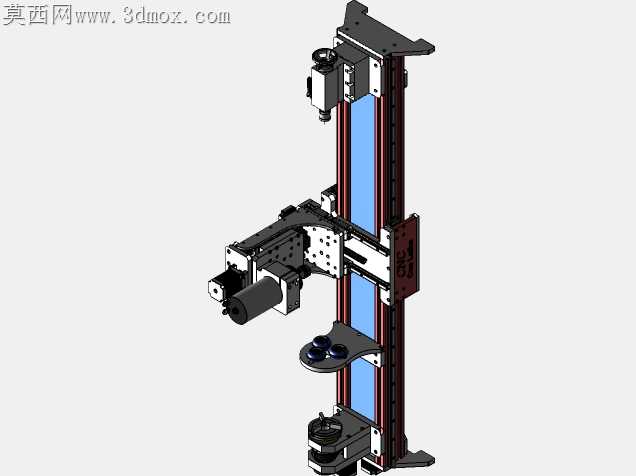

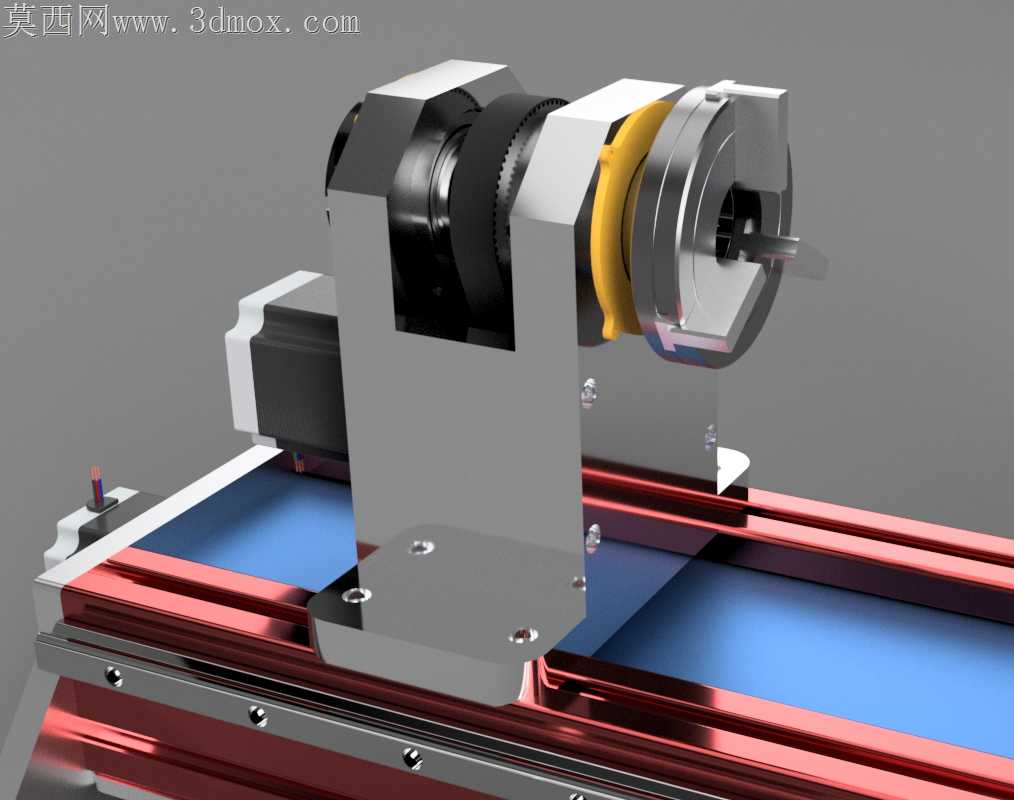

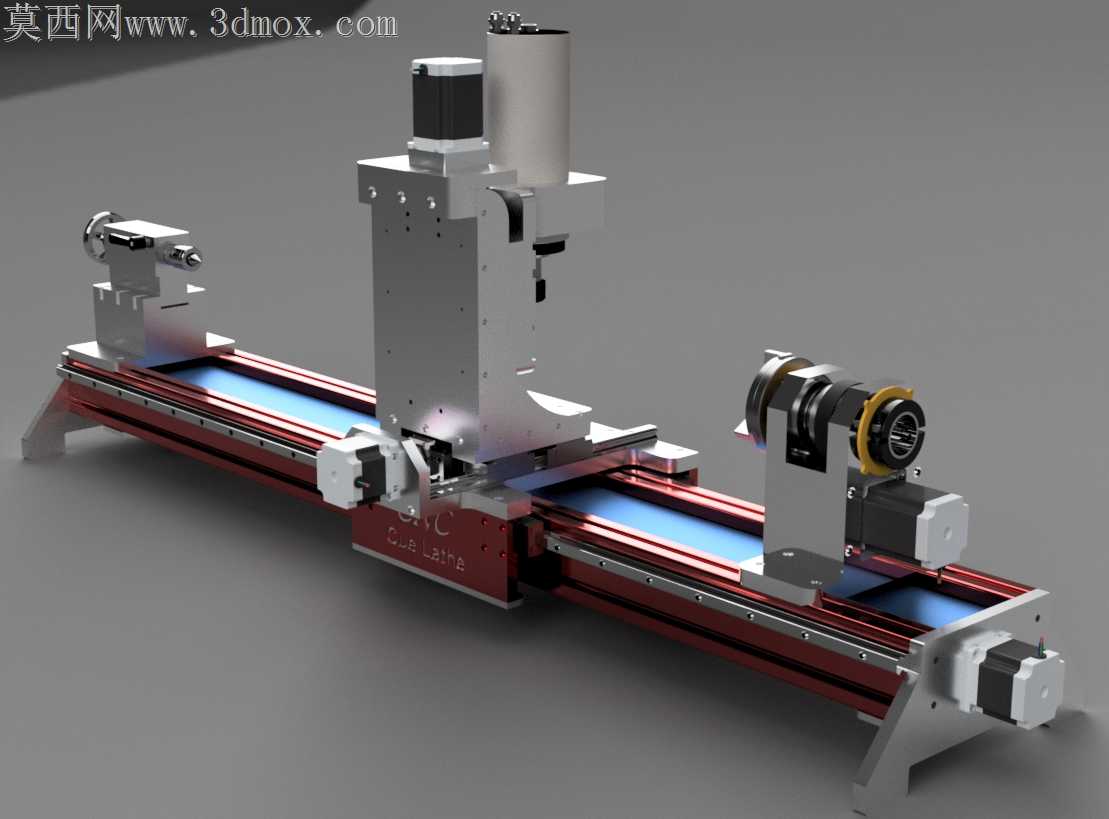

小型台式数控车床落地加工时，最容易被忽略的隐患藏在长行程床身的导轨安装面平面度偏差里，一旦床身基座的加工公差超出0.02mm/m，X轴拖板往复移动时就会出现爬行震颤，直接反映在工件表面的规律性振纹上，这套结构在设计阶段就针对该痛点做了针对性的结构优化。床身采用红棕色阳极氧化铝型材拼接结构，没有采用传统铸铁床身的整体铸造方案，型材拼接面预留了0.05mm的刮研余量，安装导轨时可以通过塞尺逐段调整垫片厚度，抵消型材本身的直线度误差，比整体铸件的加工成本降低近四成，同时能满足小型零件加工的刚性需求。主轴箱与尾座的同轴度校准是这类小型车床的核心公差难点，尾座采用可沿床身导轨滑动的锁紧结构，顶尖套筒的内锥孔与主轴卡盘的回转中心偏差控制在0.01mm以内，安装时不用做复杂的偏心套调整，仅靠导轨面的定位销就能完成初定位，后续打表校准的工作量比常规结构减少60%。Z轴传动采用滚珠丝杠搭配步进电机的直连方案，没有额外加装同步带减速结构，联轴器选用梅花型弹性联轴器，能抵消电机轴与丝杠轴的少量同轴度偏差，避免高速进给时的传动异响，丝杠两端采用BK/BF12轴承座做固定支撑，预紧力调整到丝杠空载转动扭矩在0.1N·m左右，既不会出现轴向窜动，也不会因为预紧过大导致丝杠发热变形。X轴拖板的安装板上预留了多组刀具安装孔位，最初的版本里孔位间距存在偏差，装夹多把刀具时会出现干涉，优化后将孔位间距统一调整为标准刀排的安装尺寸，同时把电机安装高度下调，避免Z轴移动时电机与主轴箱发生碰撞。主轴单元采用高速精密轴承支撑，前端盖做了迷宫式密封结构，能阻挡加工时的切屑和切削液进入轴承腔，延长轴承的维护周期，主轴箱侧面的走线槽做了圆角过渡处理，避免高速移动时线缆被剐蹭破损。床身两端的支撑脚做了加宽设计，底部预留了减震垫安装槽，安装时搭配橡胶减震垫，能抵消电机运转时的小幅振动，不用额外做混凝土地基就能放在普通工作台面上使用。拖板上的润滑管路采用内置式排布，没有外露的油管，既避免切屑刮破油管，也让整体外观更整洁，润滑点直接对准导轨和丝杠的接触面，每次注油能直接覆盖摩擦面，减少日常维护的工作量。
