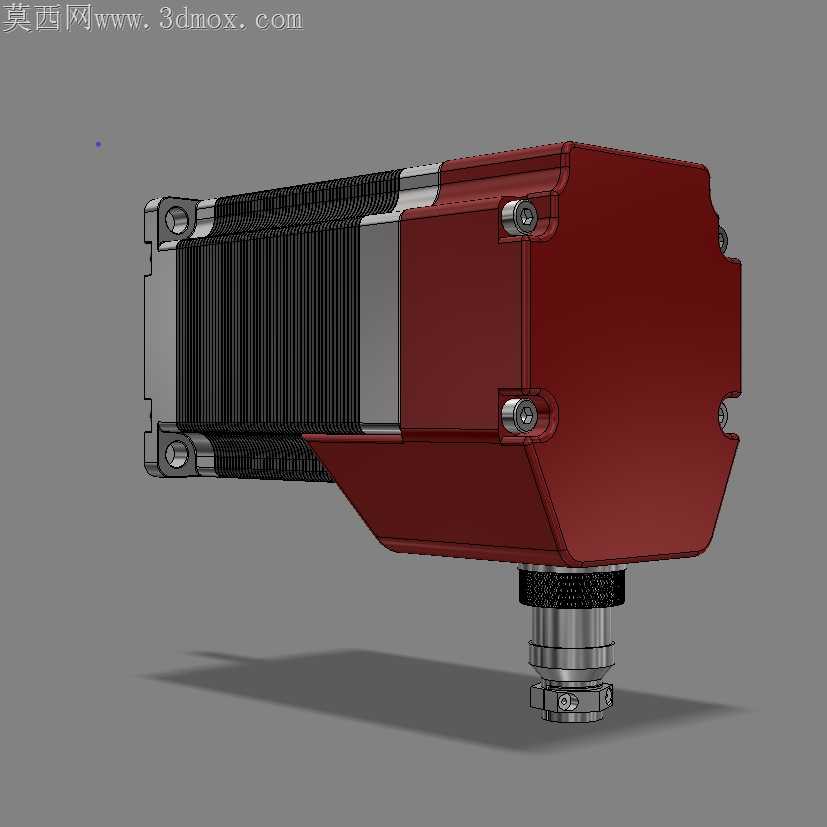

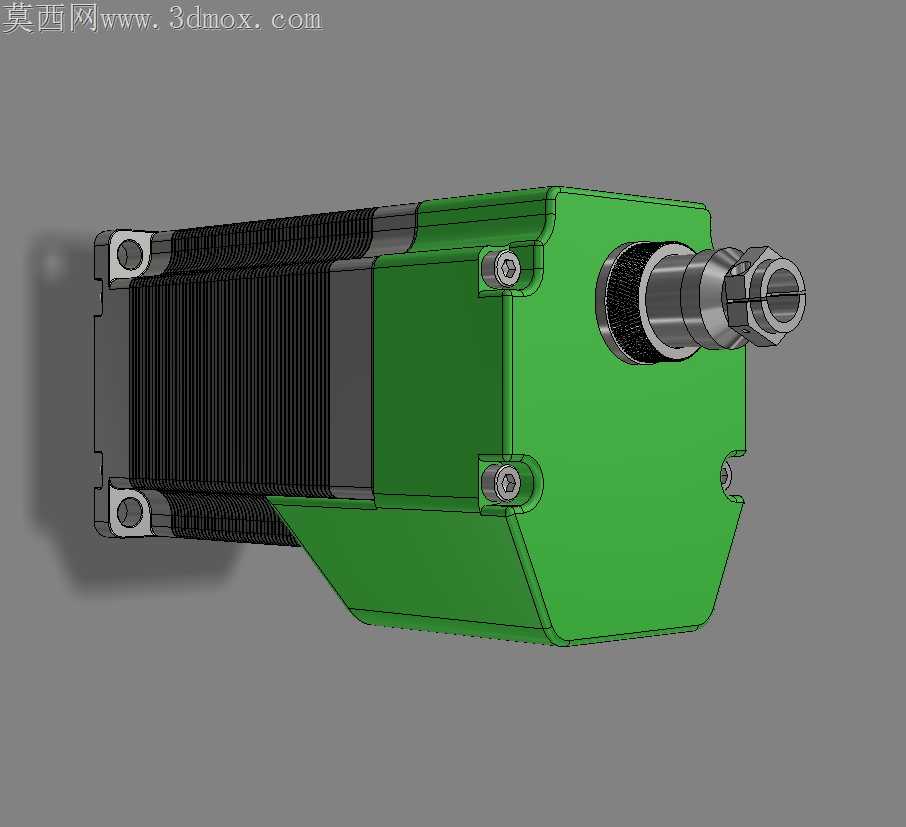

适配GX16-4P航空插头的NEMA23步进电机端盖

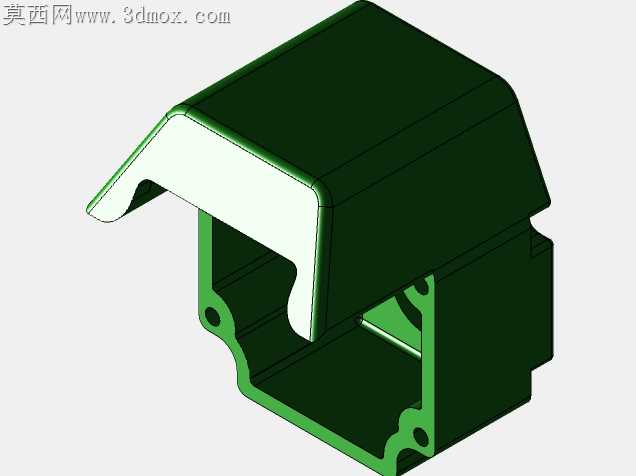

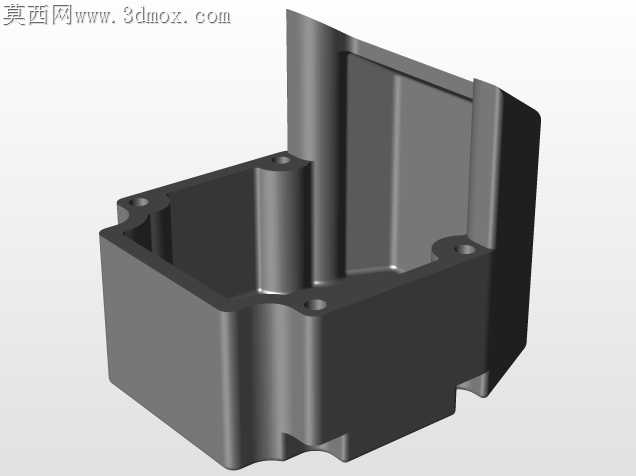

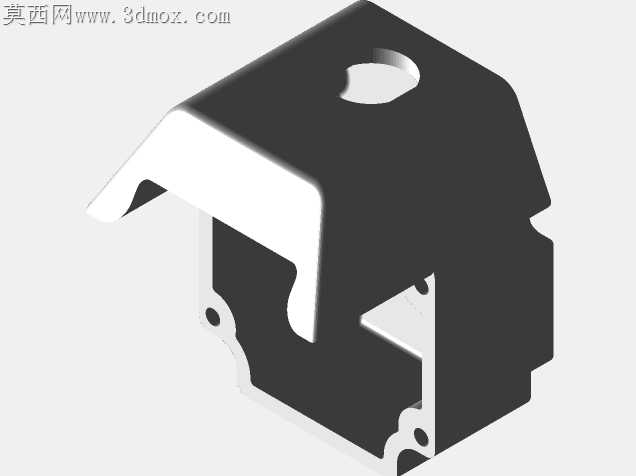

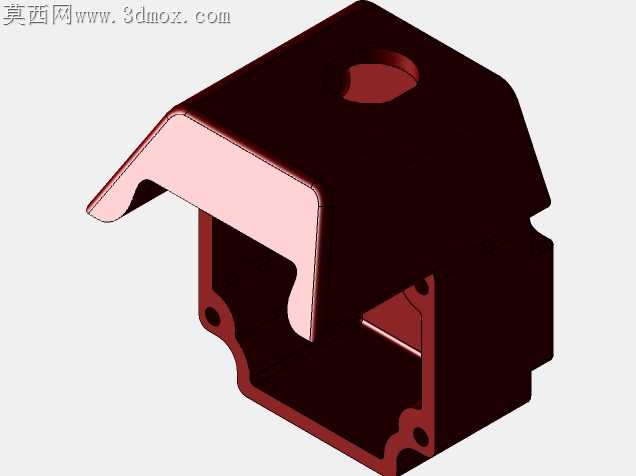

步进电机在CNC设备走线场景里，外接航空插头的位置一直是容易被忽略的故障点——线缆直接从电机尾部甩出，拖链往复运动时拉扯应力直接作用在焊针上，长期运行容易出现虚焊、断线，甚至插头座被扯裂的问题，常规的电机端盖没有预留插头安装位，现场改装往往要打胶、扎带捆绑，既不规整也没法保证防护等级。这款端盖的结构完全围绕装配逻辑做适配，没有多余的装饰性结构，所有的壁厚、安装孔位都严格匹配NEMA23标准电机的端面安装尺寸，四个沉头孔的位置公差控制在0.1mm以内，和电机本体贴合时不会出现错位、翘边的情况，不需要额外加密封垫就能靠加工面的贴合度挡住日常加工场景的切削粉尘溅入。插头安装位做了下沉式的卡槽设计，GX16-4P插头拧入后，尾部的线缆出线方向垂直于电机轴线，刚好顺着拖链的走向排布，不会和旁边的丝杆、导轨产生运动干涉，卡槽边缘做了0.5mm的圆角过渡，不会割破线缆外层的绝缘护套。端盖侧面的走线槽做了渐变的壁厚处理，靠近插头根部的位置壁厚加厚到2.5mm，抵消插头插拔时的侧向应力，远离插头的位置壁厚收薄到1.5mm，适配3D打印的加工特性，打印时不需要加支撑就能一次成型，减少后期打磨的工作量。端盖和电机本体贴合的端面做了一圈0.2mm高的定位凸台，刚好卡进电机尾部的止口内，装配时不需要反复对齐孔位，螺丝拧入时端盖不会发生偏移，就算是新手装配也能一次装正。考虑到3D打印的层间结合强度问题，安装螺丝柱的位置做了环形的加强筋，筋位宽度1.2mm，既不会因为筋位太宽导致打印时出现缩痕，也能承受螺丝拧紧时的压紧力，不会出现柱体开裂的情况。插头安装位的内螺纹做了0.1mm的公差放大，适配不同厂家生产的GX16插头的螺纹公差，不会出现有的插头拧不进去、有的插头拧入后旷量过大的问题，螺纹入口处做了导向倒角，插头对准后不用刻意扶正就能顺利拧入，减少装配时的调整时间。端盖的外轮廓做了切边处理，和电机本体的方形外轮廓完全对齐，安装后不会突出电机本体的安装边界，在紧凑的设备安装空间里不会和相邻的安装板、其他传动部件产生碰撞，就算是多电机并排安装的场景，也不需要额外预留端盖的避让空间。
