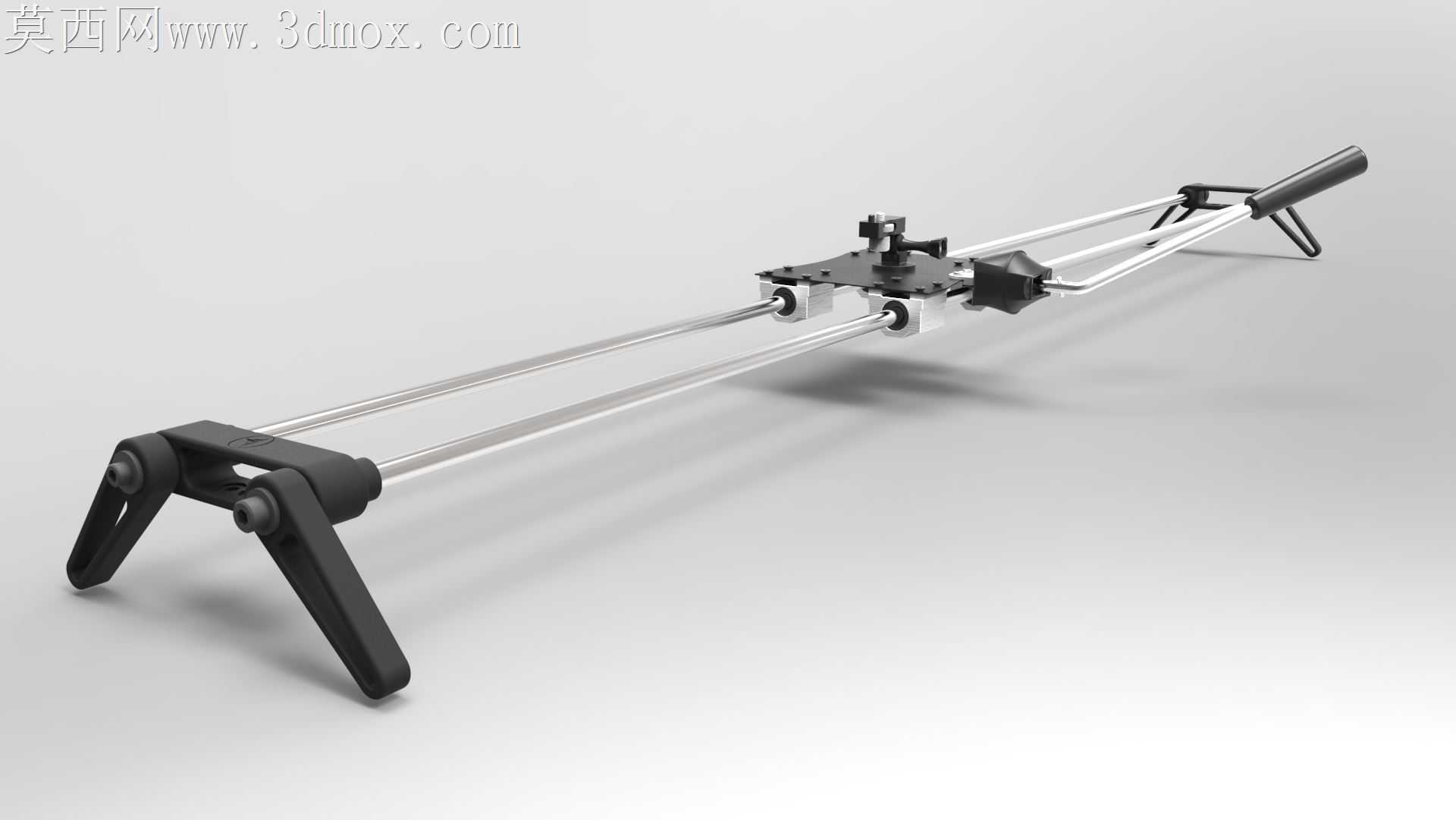

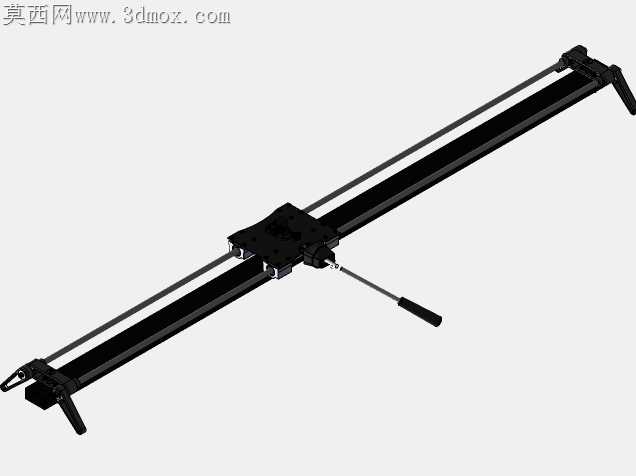

双轨推拉式相机滑动支撑拍摄架

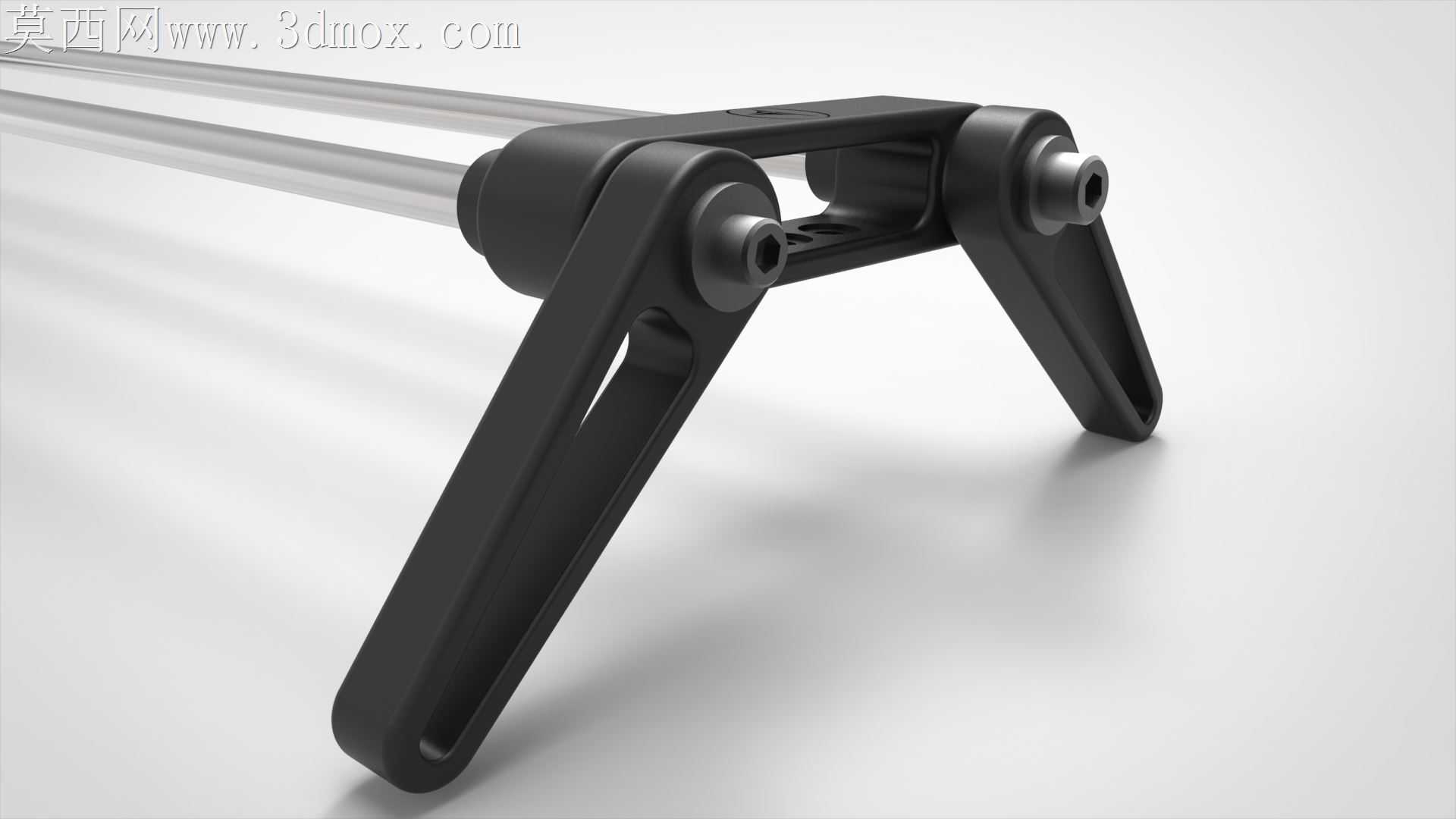

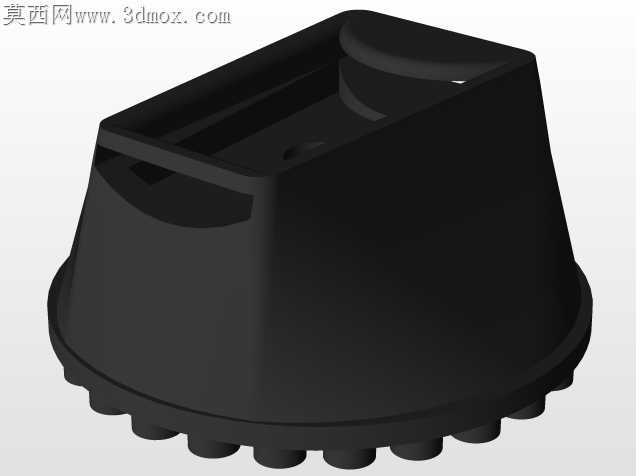

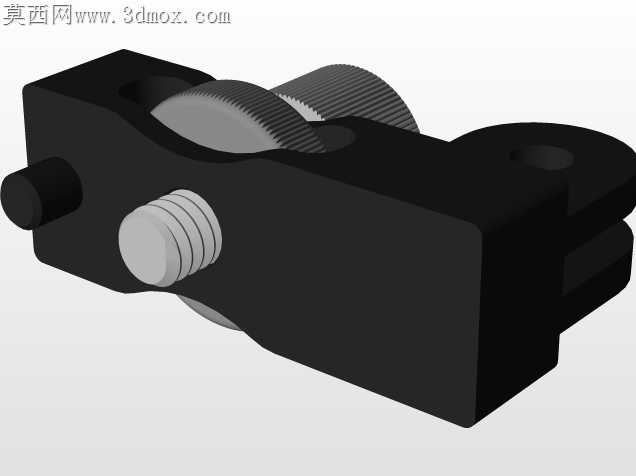

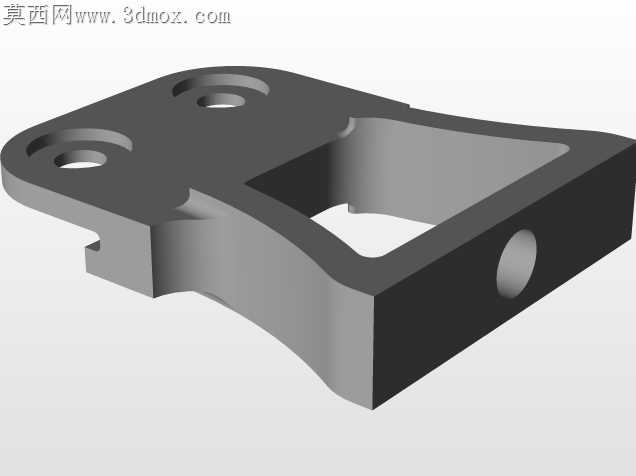

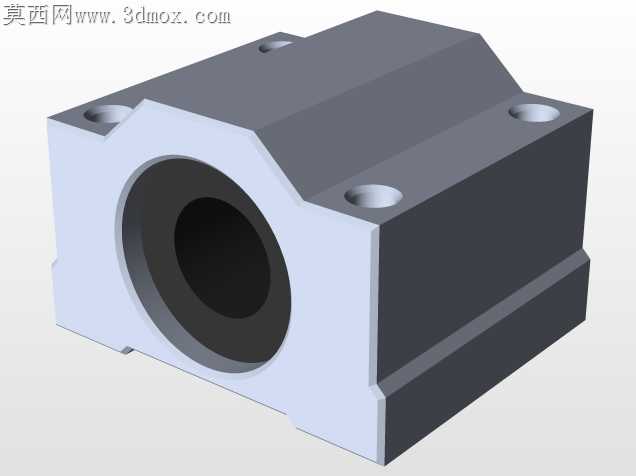

便携拍摄滑轨在户外作业场景里，最容易被忽略的加工隐患是滑座与光轴的配合公差，过松会出现镜头行进间的径向晃动，过紧则推拉阻尼过大，长距离跟拍时容易出现卡顿断帧。这套支撑结构的滑座没有采用常见的开放式轴套设计，而是在滑块两侧嵌入了带预紧调节的微型轴承组，轴承外圈直接贴合光轴圆柱面，既抵消了光轴加工带来的圆度误差，也能在低温环境下避免塑料轴套收缩带来的阻尼骤增问题。两端的支撑脚没有做一体化注塑成型，而是采用了分体式铰接结构，铰接轴处特意预留了0.02mm的轴向间隙，避免户外温差带来的材料胀缩导致脚架开合卡滞，脚端的接触面包覆了软质防滑胶层，胶层与硬塑脚座的连接采用了嵌入式卡扣而非胶粘，反复开合折叠也不会出现胶层脱落的问题。轨道部分选用的是空心冷拉光轴，相比实心轴减重近四成，轴端与端盖的连接没有采用顶丝固定，而是设计了径向涨紧结构，装配时不需要额外打孔破坏光轴表面平整度，也不会因为长期推拉震动出现顶丝松动导致的端盖脱落。滑座顶部的相机安装座做了快装结构，锁紧扳把的行程经过反复调试，扳动角度控制在30度以内就能完成锁紧或释放，不会出现扳把磕碰相机底部接口的问题，安装座的接触面做了细密的防滑齿纹，即使不额外加装快装板，也能保证相机在水平滑动时不会出现移位。手推端的握把做了人体工学的弧度处理，握把与轨道的连接座处特意加了阻尼缓冲垫，推拉到轨道末端时不会出现硬碰撞导致的镜头抖动，哪怕是新手操作，也能拍出平滑匀速的移动镜头。整套结构没有多余的装饰性零件，所有外露的连接部位都做了圆角过渡，不会在收纳时刮蹭摄影包内衬，折叠后整体尺寸可以塞进常规的双肩摄影包侧袋，完全适配户外单兵拍摄的携带需求。
