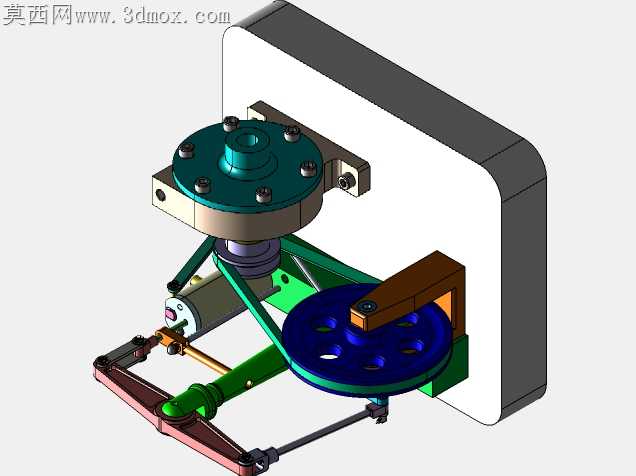

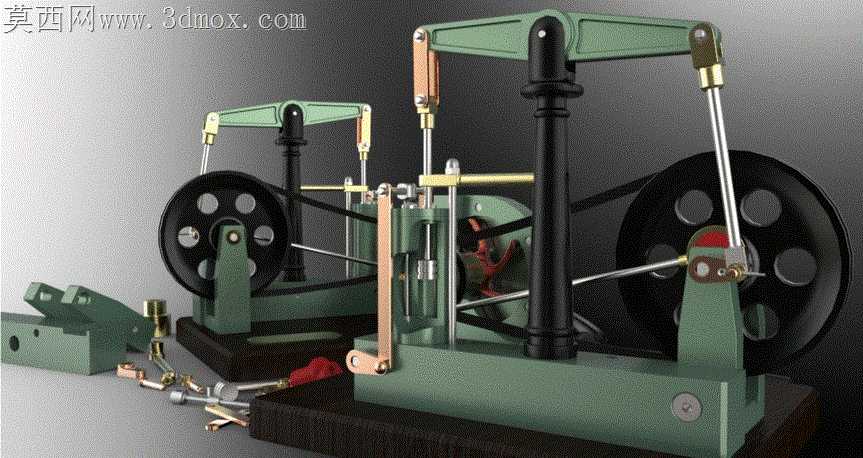

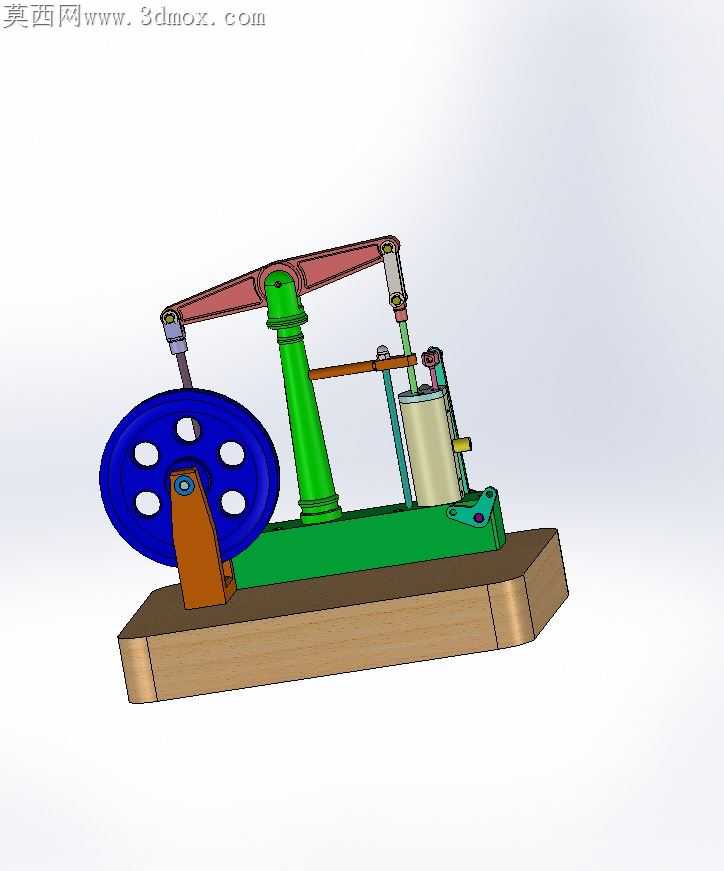

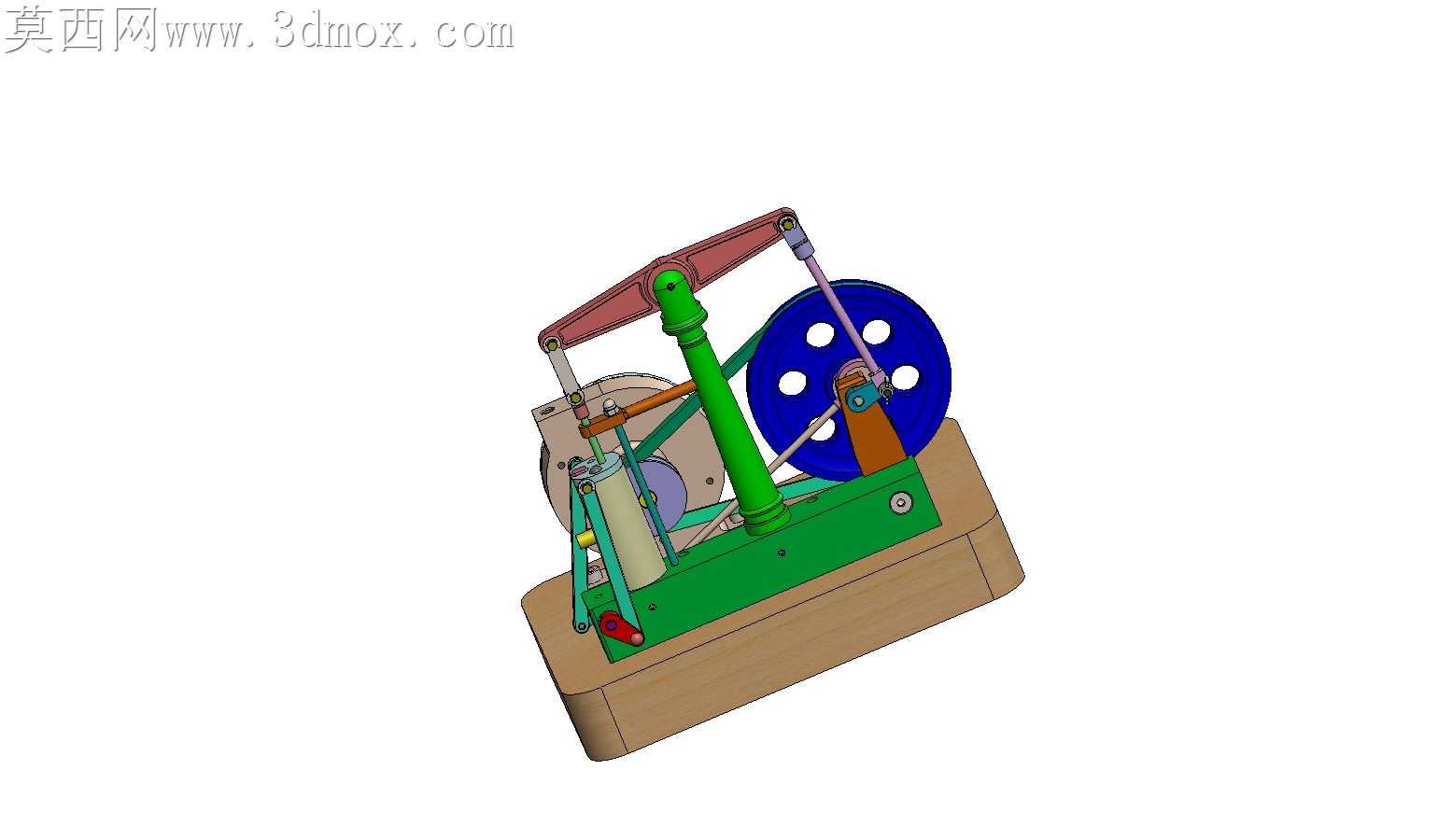

双缸立式往复蒸汽机结构设计

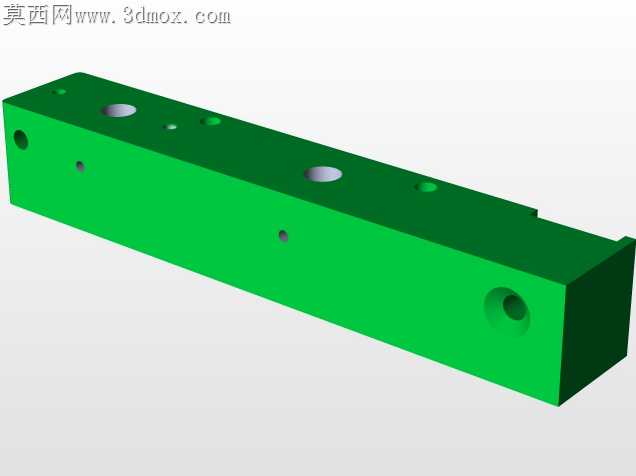

老式往复蒸汽机的装配痛点往往藏在联动构件的公差匹配里，立式双缸布局的平行度偏差，会直接导致活塞运行卡滞、传动损耗陡增，甚至出现连杆铰接处的偏磨失效。这套结构在横梁与立柱的连接位做了沉台定位设计，不用靠工装反复找正，装配时立柱嵌入底座的定位沉孔，就能保证两根立柱的轴线平行度控制在0.02mm以内，避免活塞在气缸内出现偏磨拉缸的问题。

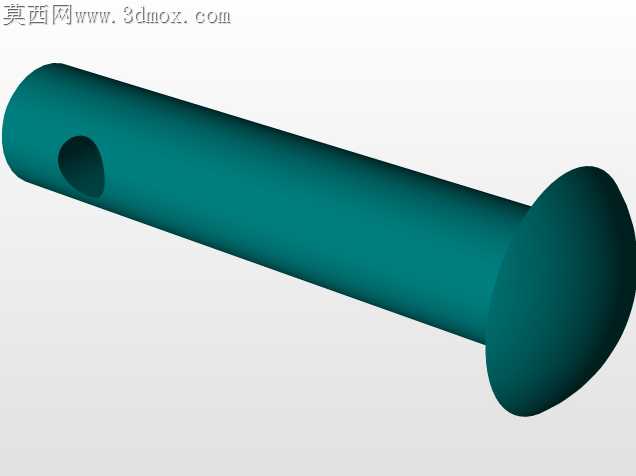

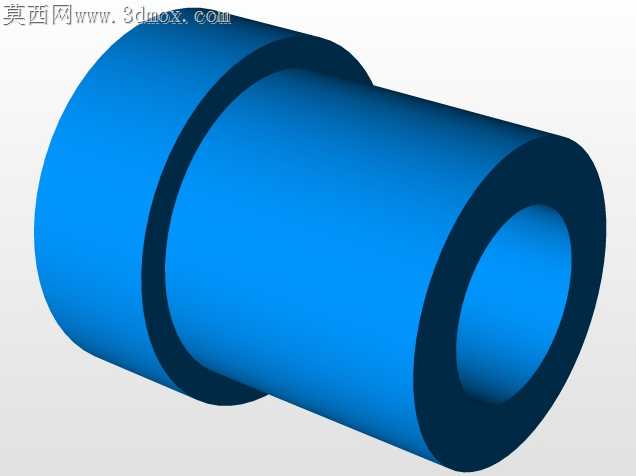

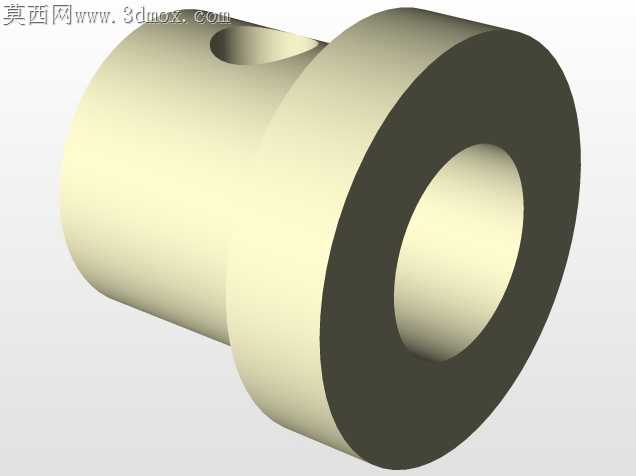

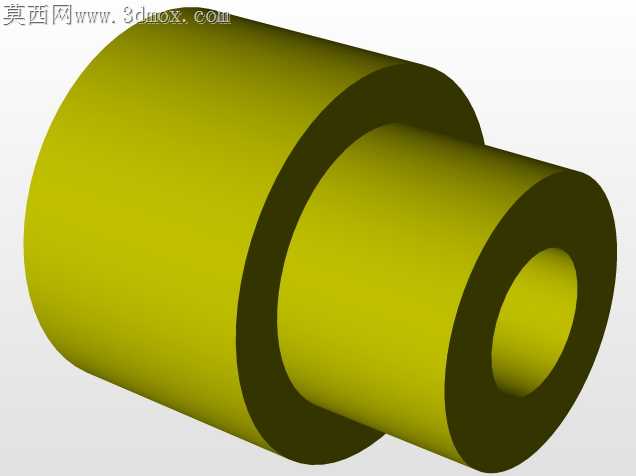

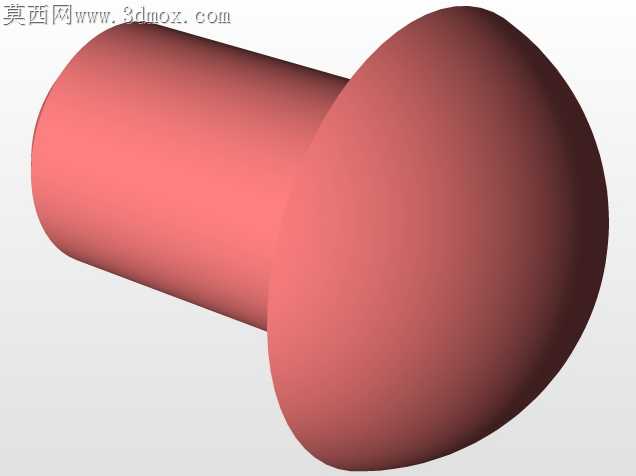

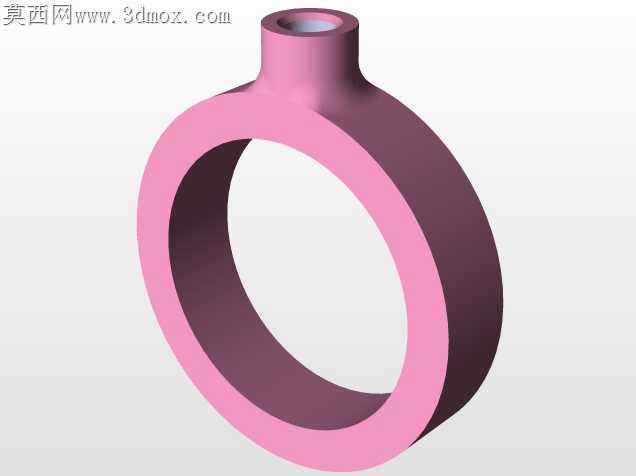

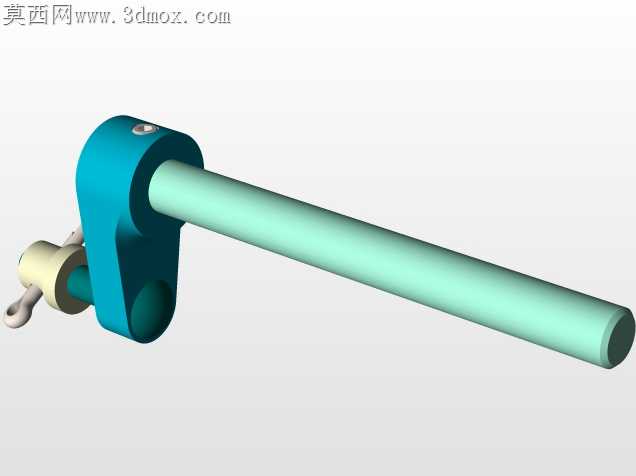

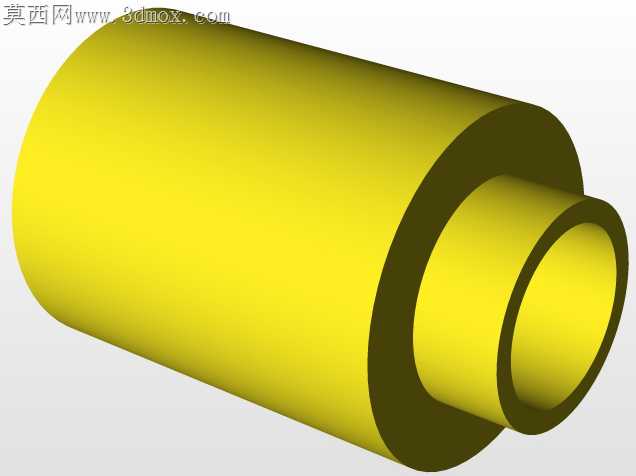

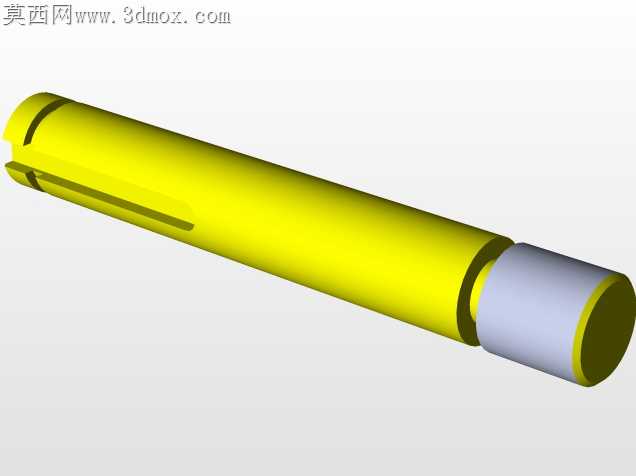

飞轮与曲轴的连接采用锥面配合加平键限位，相比普通的平键直孔连接，锥面结构能自动补偿键槽的加工微小误差，传递扭矩时不会出现键侧的应力集中，就算长期承受交变冲击载荷，也不会出现飞轮松动窜位的情况。铜质铰接衬套的压装位预留了0.01mm的过盈量，压入后衬套内孔不用二次铰削就能和销轴形成间隙配合，手动盘动飞轮时没有丝毫卡滞感，连铰接处的旷量都控制在几乎察觉不到的范围。

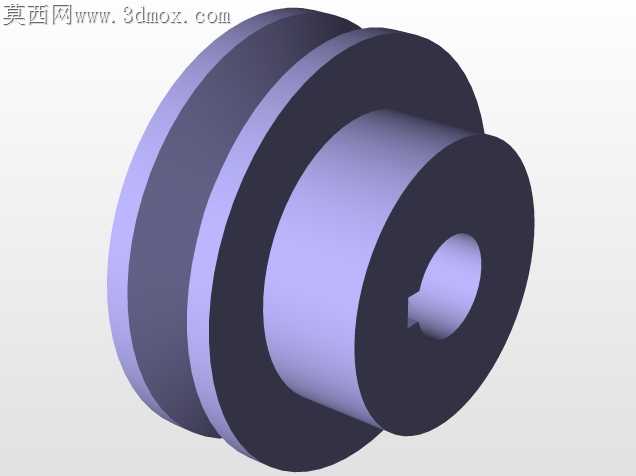

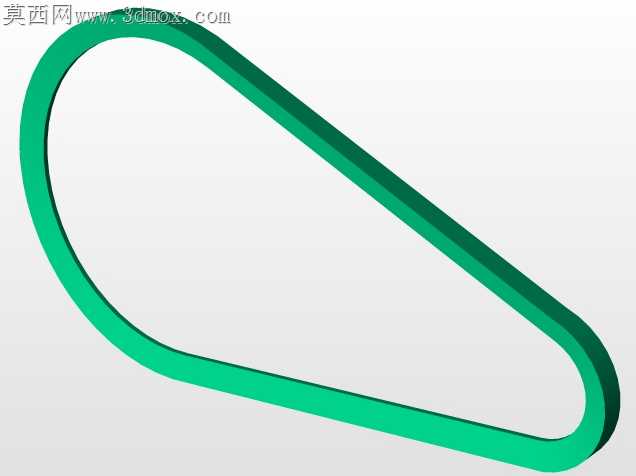

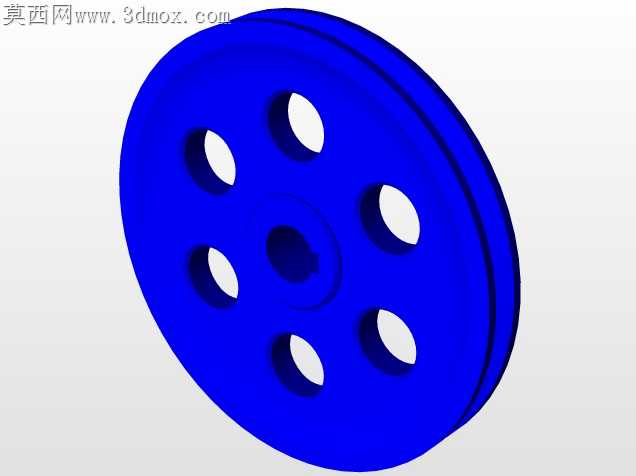

气缸与横梁之间的活塞杆密封位做了导向段加长处理，比常规蒸汽机的密封导向段长出15mm，能抵消连杆摆动带来的侧向力，避免活塞杆受侧向力弯曲，同时减少密封件的偏磨，延长密封件的更换周期。传动带轮的槽型做了微弧处理，皮带运行时不会出现啃边掉屑的问题，带轮与飞轮的同轴度靠止口定位保证，装配后皮带的跳动量极小，高速运转时不会出现皮带抖动拍打的异响。

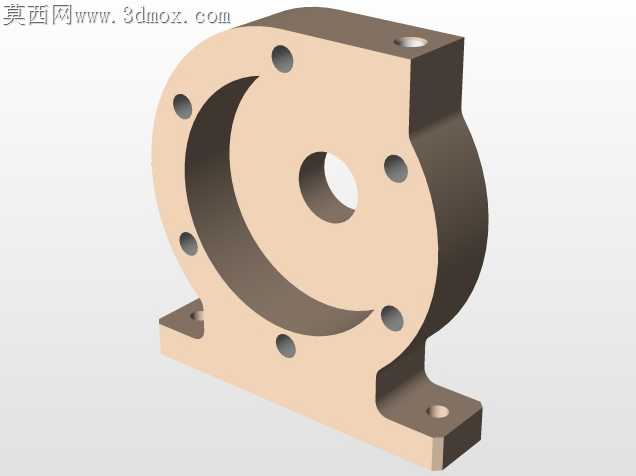

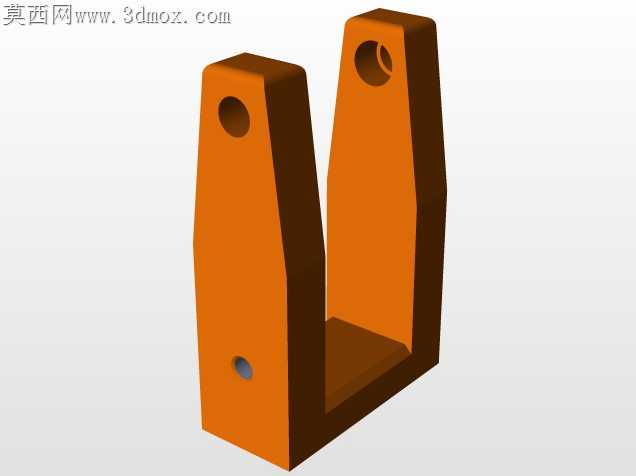

底座的安装面做了网格状的减重槽，既减少了铸件的材料用量，又保证了底座的刚性，不会因为紧固螺栓的压紧力出现底座变形，连带影响上部所有构件的位置精度。分体式的气缸支架设计，不用拆解整个传动机构就能单独更换气缸密封件，后期维护的拆装效率提升了近六成，不用像整体式结构那样要把整台机器拆散才能更换易损件。

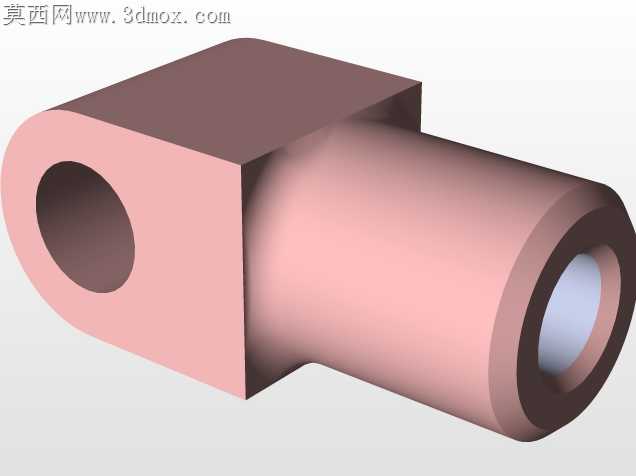

连最容易被忽略的连杆长度调节结构，都做了细牙螺纹微调设计，装配时可以通过旋转连杆端头的调节螺母，精准调整活塞的上下止点位置，保证两个气缸的配气相位完全对称，不会出现单缸做功滞后、动力输出不稳的问题。所有外露的金属铰接面都预留了润滑脂注油通道，不用拆解构件就能直接加注润滑脂，日常维护时不用拆开防尘罩就能完成所有点位的润滑，避免长期缺油导致的铰接件磨损。
