电子设备防护外壳铸造结构设计方案

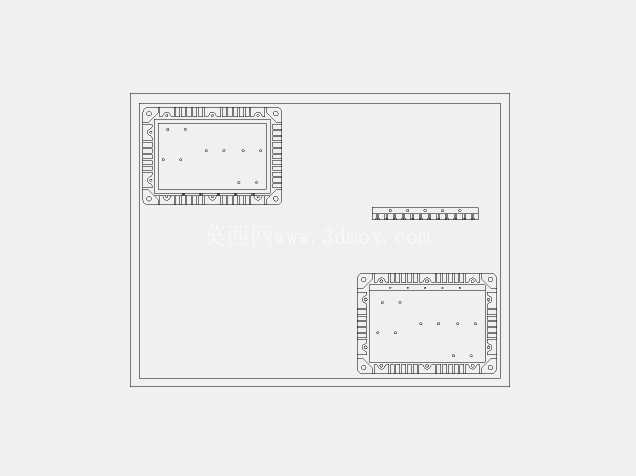

在工业电子设备的结构设计体系中，防护外壳是承担内部元器件防护、安装定位、外部接口承载的核心结构件，这类壳体的设计合理性直接决定了终端设备的环境耐受能力与装配适配性。本次呈现的外壳结构采用压铸成型工艺路线设计，整体为矩形腔体式结构，从图纸呈现的结构细节来看，设计阶段充分考虑了批量生产的工艺可行性与实际装配的公差匹配需求。

从实际应用场景出发，这类外壳多用于工业控制模块、嵌入式数据采集单元、户外通讯终端类设备的外部防护，需要在粉尘环境、轻度溅水场景、常规工业振动工况下为内部的电路板、接插件、功率元件提供稳定的安装空间与物理防护。设计过程中首先明确了安装边界约束：壳体周圈设置的带孔安装凸缘，孔位间距按照通用工业设备的安装孔距标准排布，可直接适配标准导轨安装、面板螺钉固定两种主流装配方式，无需额外设计转接支架，减少终端设备的装配零件数量。

壳体的腔体内部预留了均匀分布的螺柱定位点，这些点位的位置匹配常规PCB板的安装孔位公差，螺柱高度经过测算，既可以保证电路板安装后与壳体内壁留有足够的散热间隙，也能避免元器件与壳体发生硬接触造成的元件损伤。腔体边缘设计了连续的密封槽结构，可适配橡胶密封圈实现IP54级以上的防护等级，槽体的宽度与深度按照常用密封圈的压缩比参数设计，避免出现密封过度导致的壳体合缝间隙不均，或是密封压缩量不足导致的防护失效问题。

从压铸工艺的设计思路来看，壳体的壁厚采用均匀化设计，整体壁厚控制在压铸工艺适宜的1.5-2mm区间，避免局部壁厚差过大导致的铸件缩孔、冷隔缺陷；周圈的加强筋结构与壳体主体采用圆角过渡，减少应力集中的同时，也能优化压铸过程中的金属液流动路径，降低填充过程中的卷气风险。壳体外侧的散热齿结构与腔体内部的发热元件安装位置对应，齿片厚度与间距兼顾散热效率与压铸成型的脱模可行性，齿根位置设置的脱模斜度符合压铸模具的常规设计规范，可有效降低生产过程中的脱模阻力，减少铸件表面的拉伤缺陷。

在安装接口的设计上，壳体侧边预留的长条状开口区域为外接接口的安装位，开口的尺寸公差按照通用接插件的安装尺寸公差带设计，可适配电源接口、通讯接口、信号接线端子等多种常用外接元件的安装需求，开口边缘的止口结构可实现接口面板的快速定位，减少装配过程中的对位调整时间。壳体上下两部分的合缝位置设计了错位止口，既可以提升合缝后的结构刚度，也能在装配过程中起到定位导向作用，降低装配对位的难度，同时错位止口的结构也能进一步提升壳体的电磁屏蔽效能，减少内部电路的电磁辐射外泄，同时阻挡外部电磁干扰对内部电路的影响。

从结构强度的校核角度来看，周圈安装凸缘的位置设置了局部加厚结构，可承受安装螺钉的锁紧力而不出现开裂变形，凸缘上的安装孔采用沉孔设计，可保证螺钉安装后头部不超出壳体表面，避免影响设备的整体安装平整度。壳体表面的平整度要求按照压铸后经轻度喷砂处理的工艺路线设定，无需后续大量的机加工工序即可满足外观与装配要求，有效控制批量生产的加工成本。

在实际的选型适配过程中，设计人员可根据内部元器件的实际发热功率调整散热齿的高度与密度，也可根据实际的接口需求调整侧边开口的位置与尺寸，整体结构的模块化程度较高，可衍生出适配不同功率、不同接口配置的系列化外壳产品，覆盖多类工业电子设备的防护需求。建模过程中所有的圆角、拔模斜度、壁厚参数均严格遵循压铸生产的工艺规范，可直接导入模具设计环节进行模具结构的细化设计，减少后续模具修改的迭代次数，缩短产品从设计到量产的周期。
