电动控制器压铸外壳结构设计方案

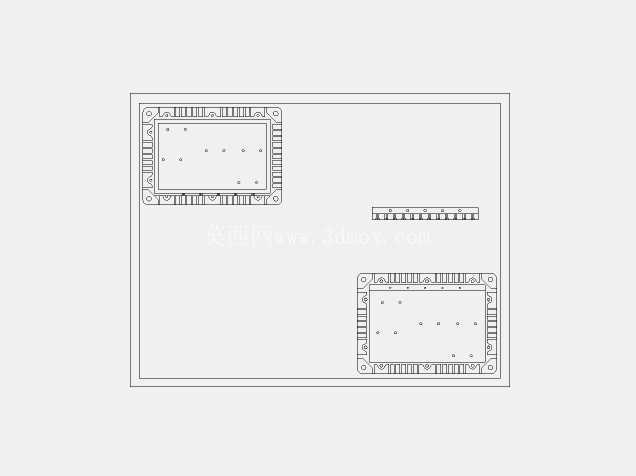

　　这套壳体结构面向工业场景下的电动控制器防护需求设计，采用压铸工艺成型的整体框架，核心作用是为内部电控板、功率元件、接线端子提供可靠的物理防护与安装支撑，适配车间自动化设备、小型电动执行机构、低压电控柜内置控制单元等多种应用场景，能够在多粉尘、轻度油污、常规温湿度波动的工业环境下长期稳定工作，避免内部电路受外力磕碰、杂物侵入导致的功能失效。从结构布局来看，壳体采用上下分体式的矩形腔体设计，上下壳的结合面预留了均匀分布的螺丝孔位，孔位沿腔体四周边缘等距排布，既保证合模后的连接强度，也能让结合面受力均匀，减少长期使用后的形变缝隙，配合结合面处预留的密封胶条安装槽，可实现基础的IP54级防护能力，满足多数工业现场的使用要求。

　　腔体内部的安装柱位置经过反复调校，完全匹配常规通用型电动控制板的安装孔距，柱体高度预留了元件引脚的安全避让空间，避免电路板装配后出现引脚触碰壳体内壁导致的短路风险，同时在腔体对应功率元件的位置预留了散热接触平面，可直接贴合导热垫片将元件工作产生的热量传导至壳体外表面，借助压铸铝合金的高导热特性实现被动散热，无需额外加装散热风扇即可满足小功率控制器的散热需求，降低整体结构的复杂程度与后期维护成本。

　　壳体外侧的边缘设计有一体化压铸成型的安装耳，安装耳上的固定孔采用长圆孔设计，允许装配时存在±1.5mm的位置偏差，降低现场安装时的对位难度，适配不同设备机架上的预留孔位偏差，安装耳与腔体主体之间设置了加强筋结构，避免安装锁紧时应力集中导致安装耳断裂，同时也能提升壳体整体的抗形变能力，在受到侧向冲击力时不会出现腔体变形挤压内部元件的情况。在细节设计上，壳体的侧壁预留了标准的接线过孔位置，过孔处设计有防水接头的安装螺纹，可根据实际接线需求选配不同规格的格兰头，兼顾进线的固定与密封要求；壳体表面的边角全部采用R3-R5的圆角过渡，既符合压铸工艺的脱模要求，减少生产过程中的披锋残留，也能避免装配维护时尖锐边角划伤操作人员。

　　从安装边界来看，整套壳体的外部轮廓尺寸适配标准DIN导轨安装的空间要求，也可直接通过安装耳固定在设备内壁的平板上，腔体内部的净空尺寸可容纳最大100mm*80mm的控制电路板，元件最高安装高度不超过25mm，完全覆盖常规小型电动控制器的元件布局需求。设计过程中充分考虑了压铸生产的工艺可行性，所有侧壁的拔模斜度统一设置为1.5度，内部加强筋的厚度控制在壳体壁厚的0.6倍，避免压铸成型时出现缩孔、缺料等缺陷，壳体的壁厚均匀控制在2.5mm，既保证足够的结构强度，也能控制整体重量与材料成本，适合批量生产加工。这套结构在实际应用中可直接适配多种小功率电动设备的控制单元防护，无需对壳体结构做大幅修改即可快速匹配不同的电路板布局，缩短产品的开发周期，同时压铸成型的壳体表面可直接做喷塑、氧化等表面处理，适配不同设备的外观配色需求，兼顾实用性与外观一致性。
