压铸模具用衬套块结构设计方案

在压铸生产的模具结构体系里，衬套块是承担动定模合模导向、局部承压耐磨的核心配套零件，日常生产中，这类零件多布置在模具分型面的导向定位点位，以及顶出机构的滑动配合区段，用来抵消合模过程中产生的侧向偏移力，减少模具主体模板的直接磨损，避免反复开合模造成的模板基面拉伤，延长整套压铸模具的连续生产寿命。从实际应用场景来看，铝合金、锌合金压铸生产现场的模具开合频次极高，普通模板直接配合的话，连续生产数万模次后就会出现配合间隙变大、合模错位的问题，直接导致压铸件飞边增厚、尺寸超差，严重时还会出现模具型腔碰穿的故障，衬套块的存在就是通过自身的可更换属性，把磨损集中在配件本身，降低模具整体的维护成本。

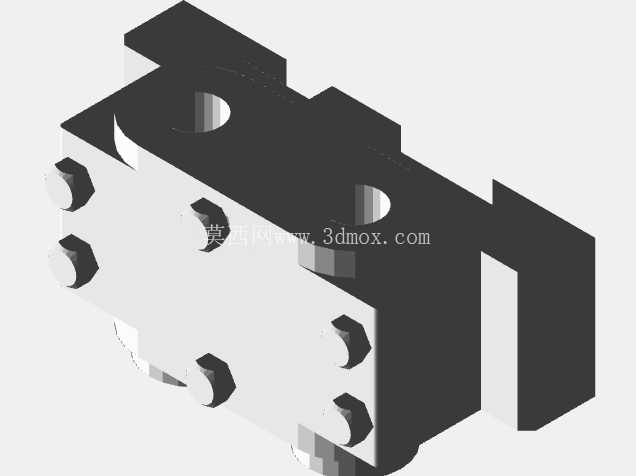

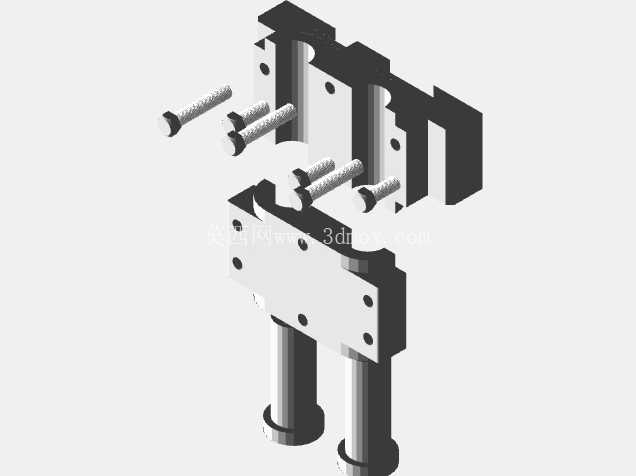

从结构设计思路上看，这款衬套块采用分体组合式结构，主体为矩形安装基座，基座上对称布置多组安装固定孔位，孔位的位置度公差控制在0.02mm以内，保证安装后与模板基面的贴合度达到90%以上，避免安装后出现翘曲影响配合精度。中间区段为配合导向的核心工作区，两侧设置对称的限位凸台，凸台的高度与模板上的安装沉槽深度匹配，安装时可以直接嵌入沉槽实现快速定位，不需要反复调整位置，能大幅减少模具装配时的调校时间。配合面的粗糙度设计为Ra0.8，既保证滑动配合时的顺畅度，又不会因为表面过于光滑导致润滑脂留存能力下降，日常生产中只需要定期在配合面涂抹耐高温润滑脂，就能满足连续高温生产工况下的耐磨需求。

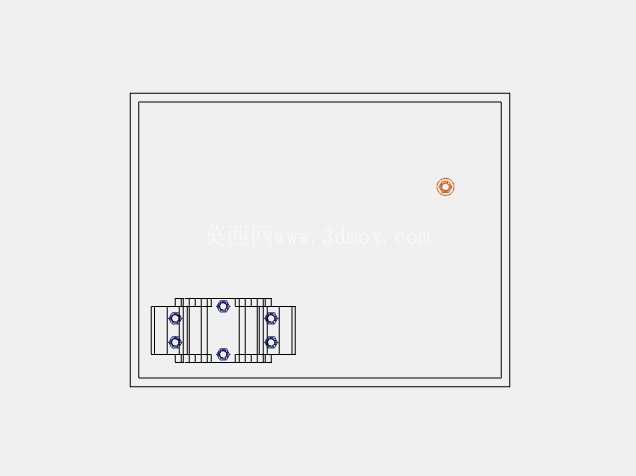

在安装边界与尺寸适配方面，这款衬套块的整体外形为规整矩形，安装孔采用通孔设计，适配M6规格的内六角固定螺栓，孔位的中心距与常用压铸模具的标准安装孔系完全匹配，可以直接替换同规格的标准衬套配件，不需要对模板进行二次加工。零件的总厚度根据压铸模具的模板厚度差设计，安装后配合面高出模板基面0.5mm，合模时首先通过衬套块的配合面完成预定位，再由导柱导套完成最终合模定位，形成二级定位体系，大幅提升合模过程的稳定性。需要注意的是，安装时要保证衬套块的配合面与模板基面的垂直度误差不超过0.01mm，否则会在开合模过程中出现卡滞，加速配合面的磨损。

从功能特性上看，这款衬套块的材质选用预硬型模具钢，经过表面氮化处理后表面硬度达到HRC58-62，芯部硬度保持在HRC38-42，既保证表面的耐磨性能，又具备足够的韧性，承受压铸生产中的合模冲击力时不会出现崩裂问题。零件的边角位置全部设计有C1的倒角，既避免安装时划伤操作人员，也能在装配时起到导入作用，快速对准安装位置。在实际生产验证中，这款结构的衬套块在280吨压铸机的模具上使用时，连续生产12万模次后配合面的磨损量不超过0.03mm，仍然可以满足合模定位的精度要求，磨损后只需要拆卸固定螺栓即可快速更换，单配件更换时间不超过15分钟，能有效减少设备停机维护的时间，提升压铸生产的整体效率。

不同于通用的标准导套零件，这款衬套块专门针对压铸模具的局部导向需求设计，不需要占用模具上的导柱安装空间，可以根据模具的结构特点灵活布置在易出现错位的点位，比如大型压铸模具的分流锥周边、侧抽芯机构的对应配合位置，填补了标准导向件覆盖不到的定位盲区。设计过程中充分考虑了压铸生产的高温工况，零件的热膨胀系数与常用的模具钢模板接近，在200℃左右的工作温度下，配合间隙的变化量控制在0.015mm以内，不会因为温度升高出现配合过紧卡滞，或者间隙过大定位失效的问题。对于模具设计人员来说，这类衬套块的三维模型可以直接调用到模具装配体中，不需要重新绘制结构，只需要根据实际模具的尺寸调整安装孔位的位置，就能快速完成模具的局部结构设计，大幅缩短模具设计的周期，同时也能保证配件的通用性，降低后续模具维护的配件采购成本。
