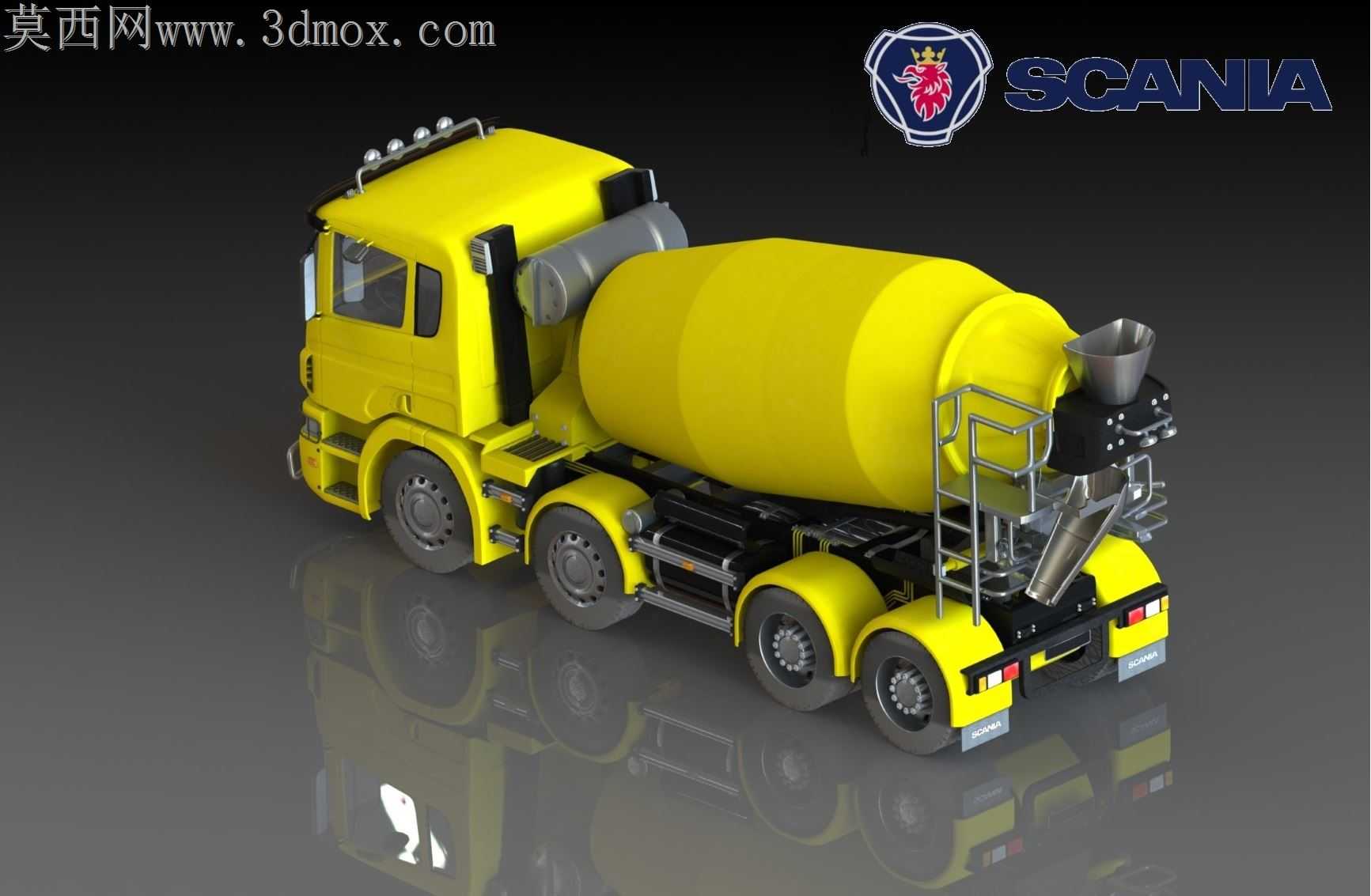

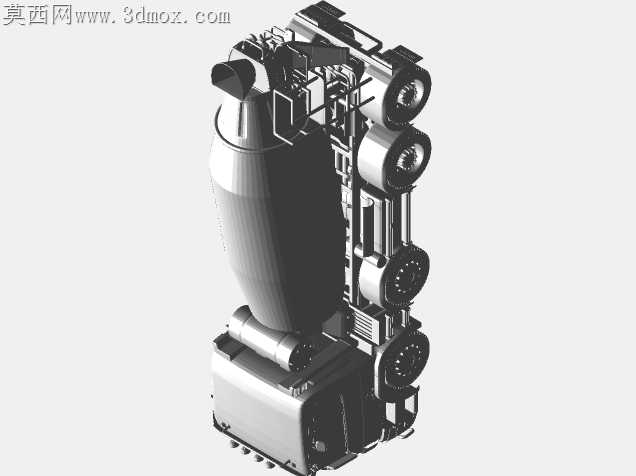

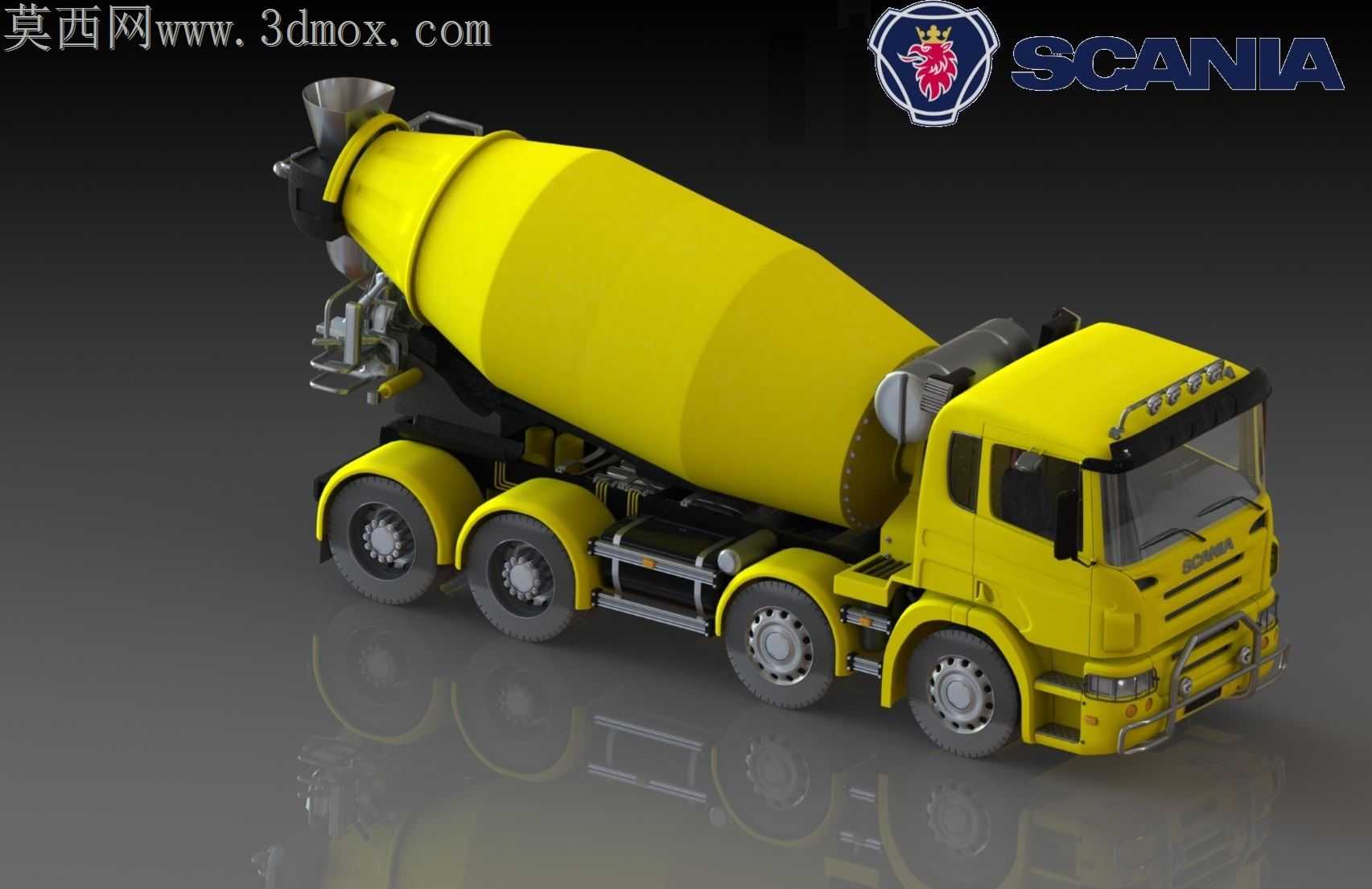

斯堪尼亚底盘混凝土搅拌运输车辆设计

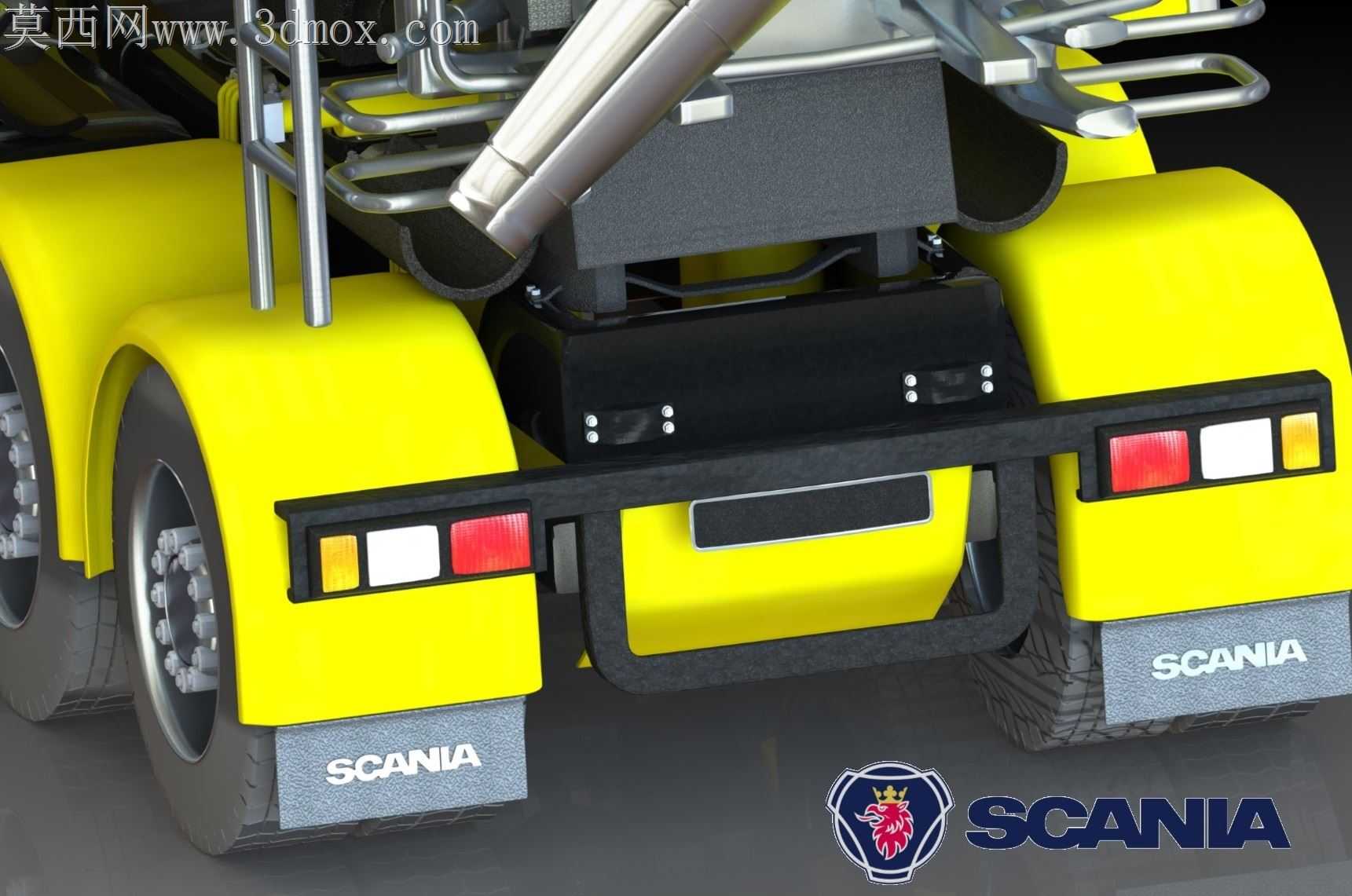

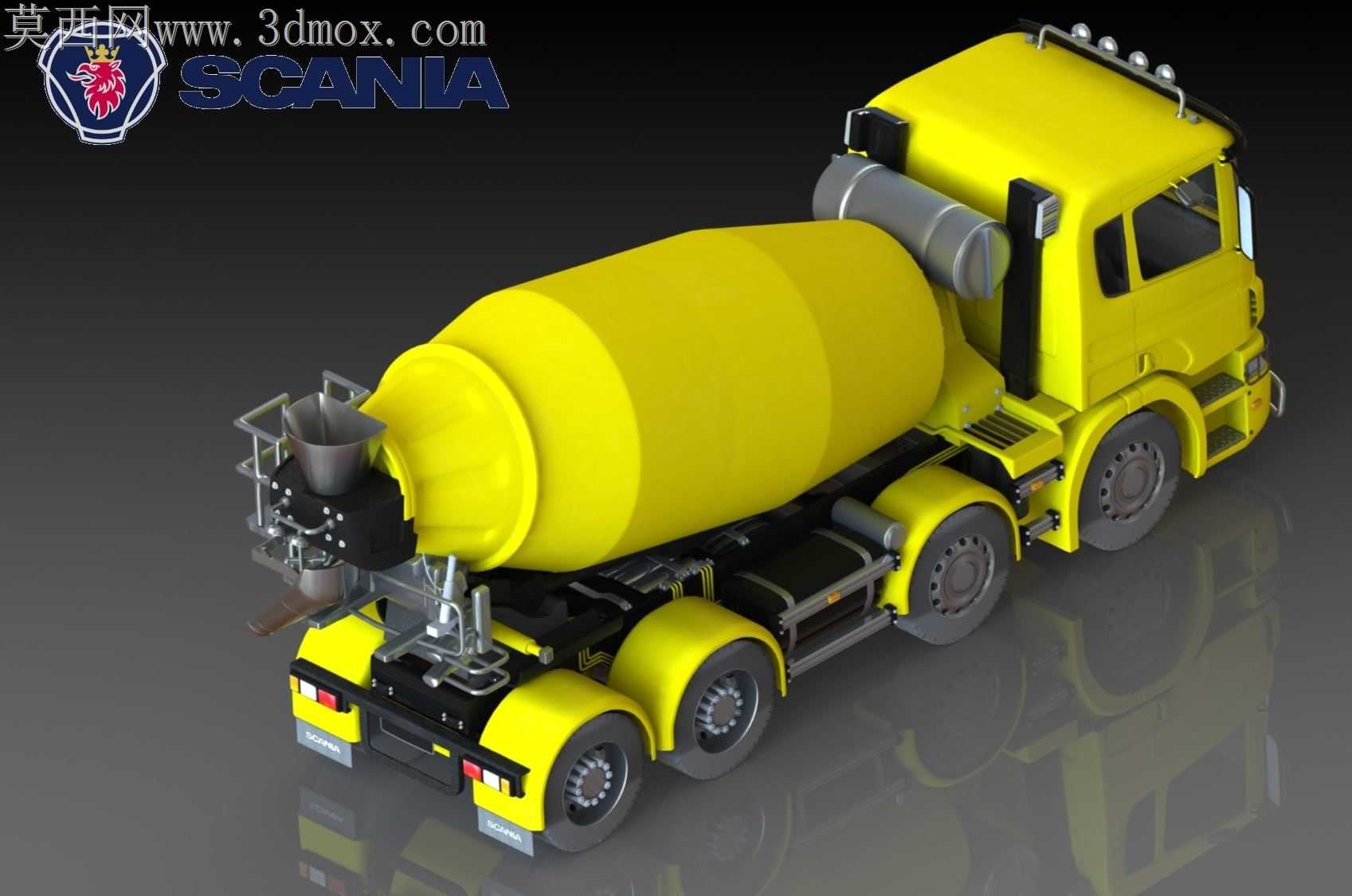

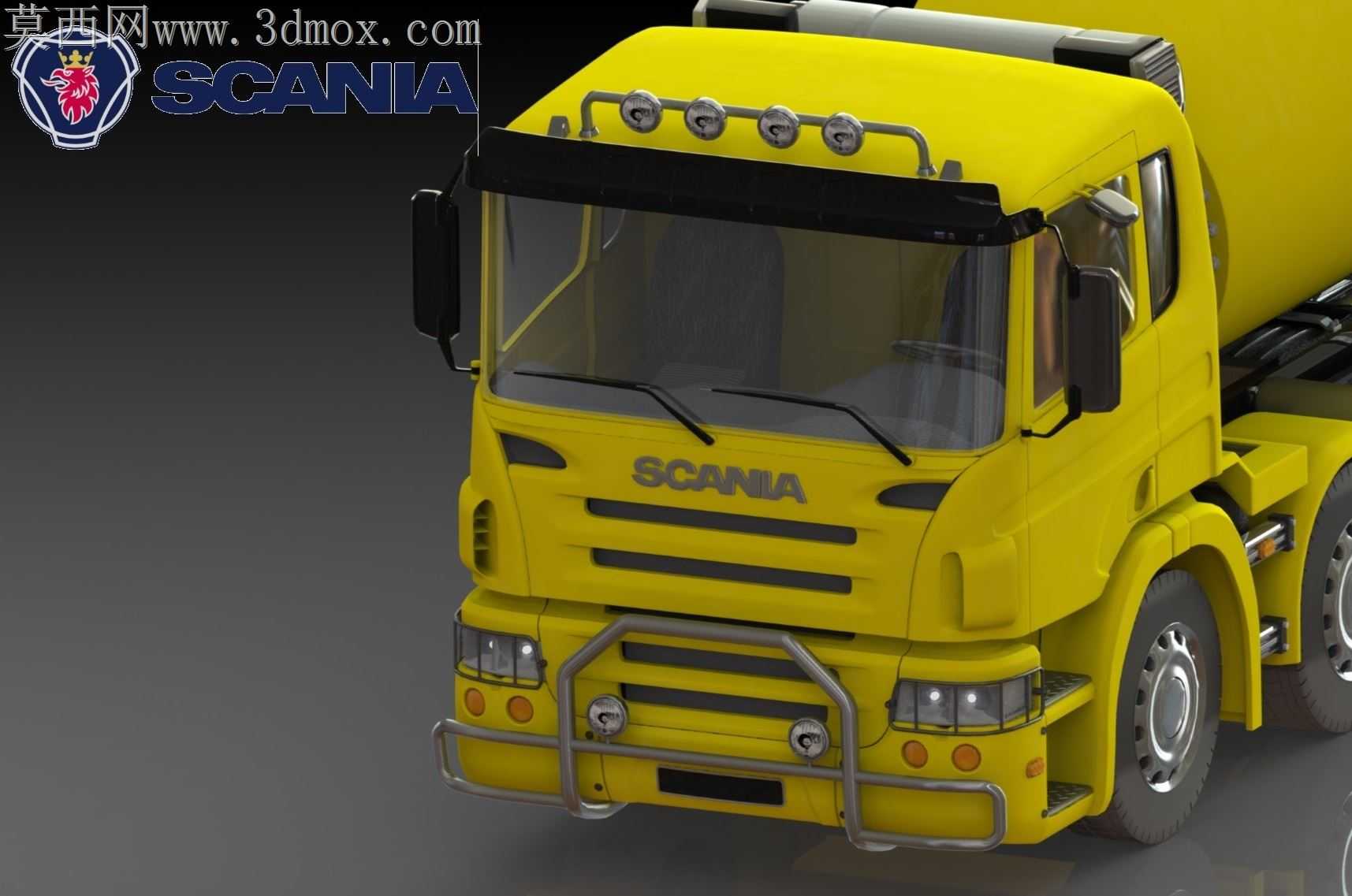

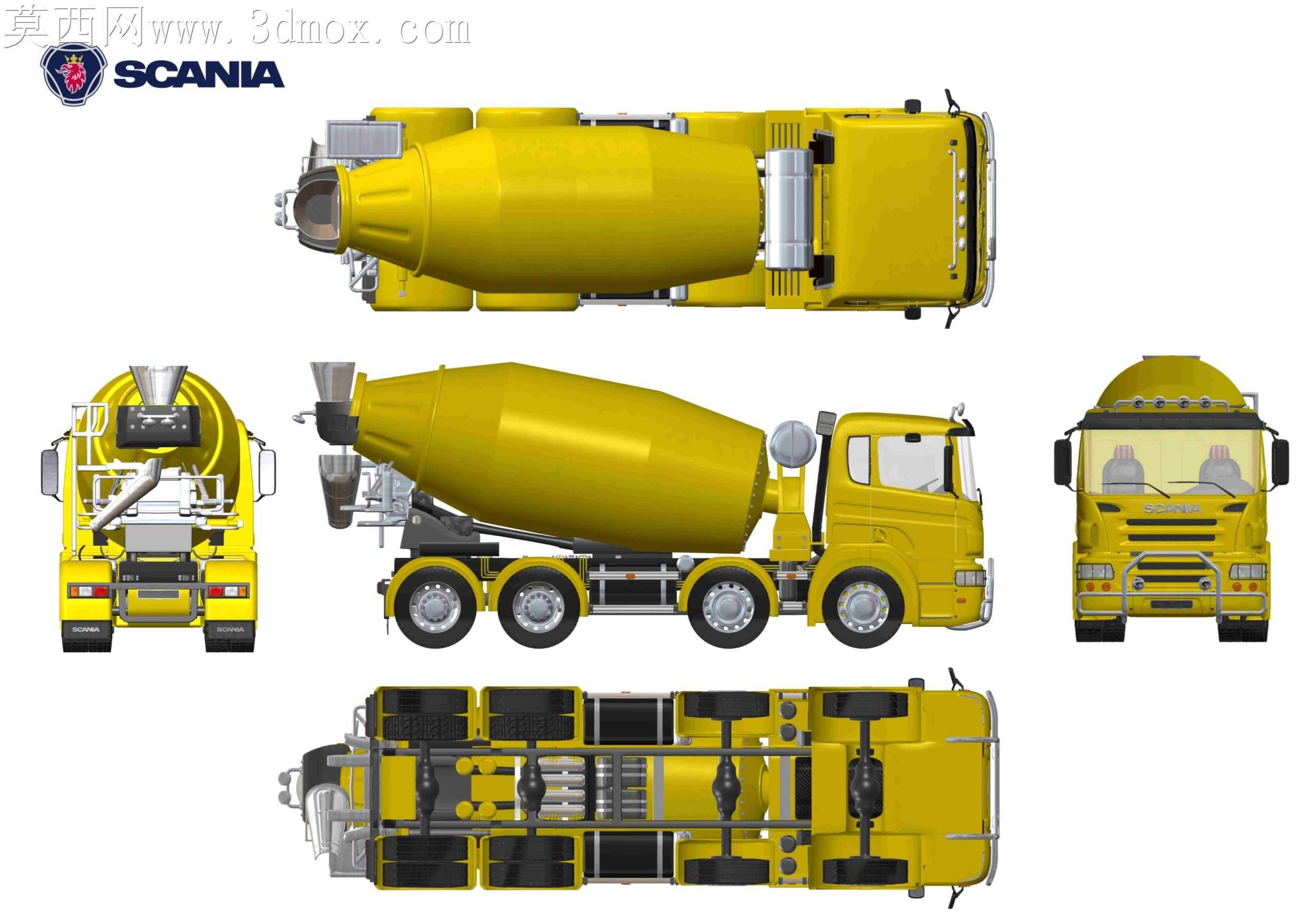

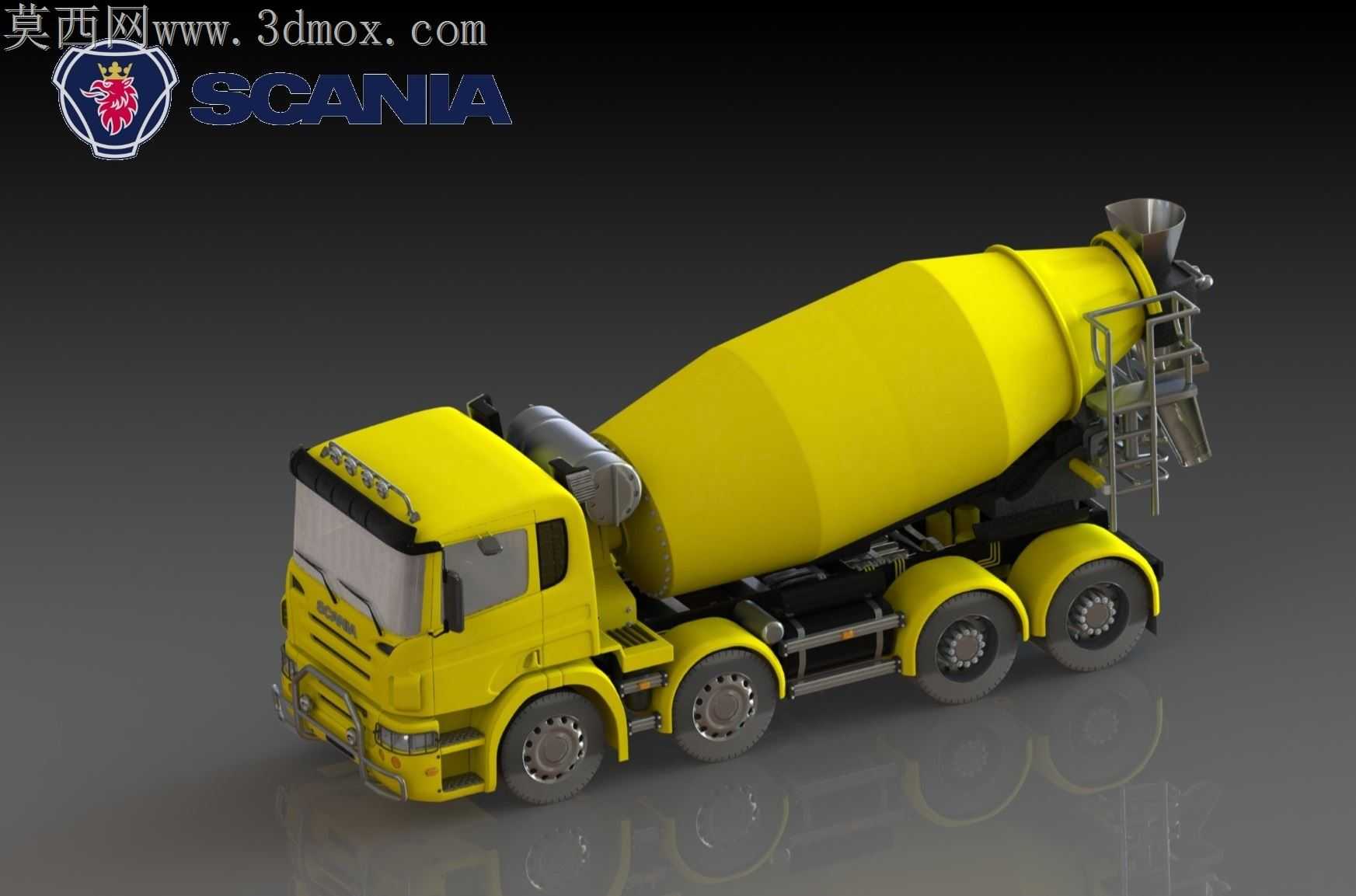

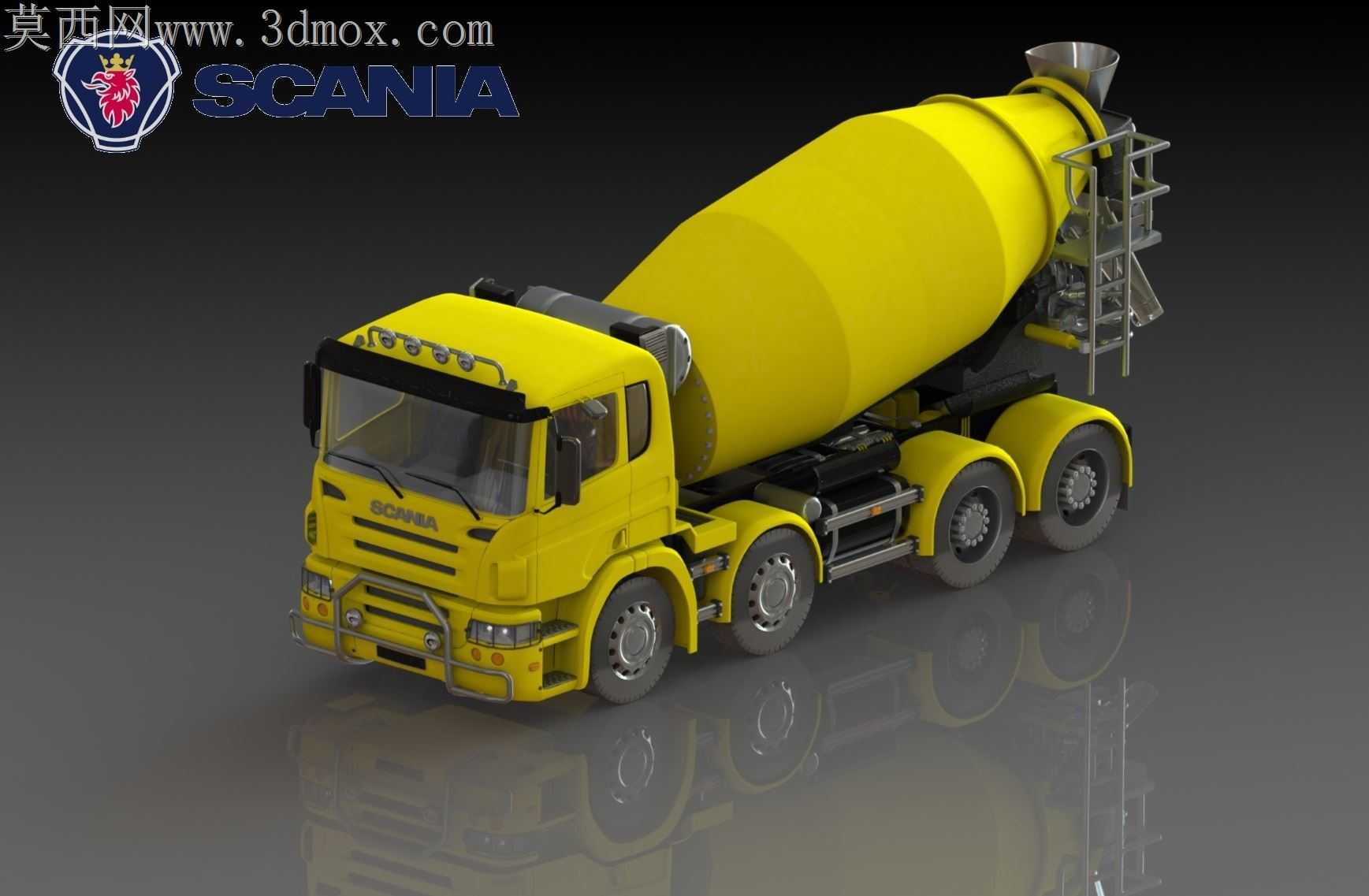

商砼运输场景里，搅拌罐与底盘的匹配公差一直是现场改装最容易出问题的环节，这套斯堪尼亚底盘的搅拌车设计，从加工适配角度把容易踩的公差坑全部做了前置处理。四轴底盘的轴距排布没有照搬通用重卡参数，特意给后双桥的承重悬架留出了12mm的余量空间，避免满载混凝土时车架下挠蹭到搅拌罐的底部支撑座，很多现场改装的搅拌车用不到一年就磨破罐底护板，根源就是前期没给悬架形变预留足够的活动量。搅拌罐的滚道支撑座做了偏心可调设计，加工时哪怕滚道圆度有0.8mm以内的误差，也能通过调整支撑座的偏心垫片把同轴度校准到合格范围，不用返工堆焊再打磨，能省掉至少两天的现场装配工时。车头部分的曲面过渡没有追求极致的光影顺滑，保险杠边角特意做了3mm的直边倒角，对应冲压模具的拔模角度，批量生产时不会出现边角拉裂的问题，之前做过的同类模型为了追求渲染效果把圆角做的太锐，实际开模时连续废了七件料才找到问题。进出料斗的衬板安装位留了2mm的沉台公差，衬板磨损后更换不用打磨焊缝，直接撬下旧件换上新件就能卡紧，工地现场没有机加工条件，这种预留公差的设计能把维修时间从半天压缩到二十分钟。底盘侧的防护栏安装孔做成长圆孔，不同批次的冲压件孔位偏差在3mm以内都能直接装配，不用重新扩孔，配套的挡泥板支架特意避开了轮胎跳动的极限位置，重载颠簸时不会出现轮胎磨挡泥板的情况。搅拌罐的进料口导流板角度做了三度的微调，车辆爬坡15度时混凝土也不会从进料口溢出，之前的通用设计爬坡角度超过12度就会漏料，工地门口的市政道路经常因为漏料被投诉，这个角度调整是跟了三个月的现场运输数据才定下来的。爬梯的踏步间距做了不等距排布，最下面一级离地高度比常规设计低8cm，工地地面不平时工人上下爬梯不用费劲抬脚，扶手的弯折处做了圆弧过渡，冬天戴厚劳保手套抓握也不会硌手。
