双耳环式透明结构液压油缸

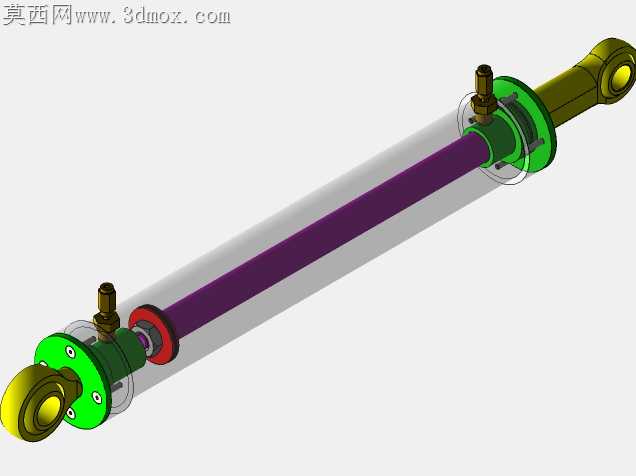

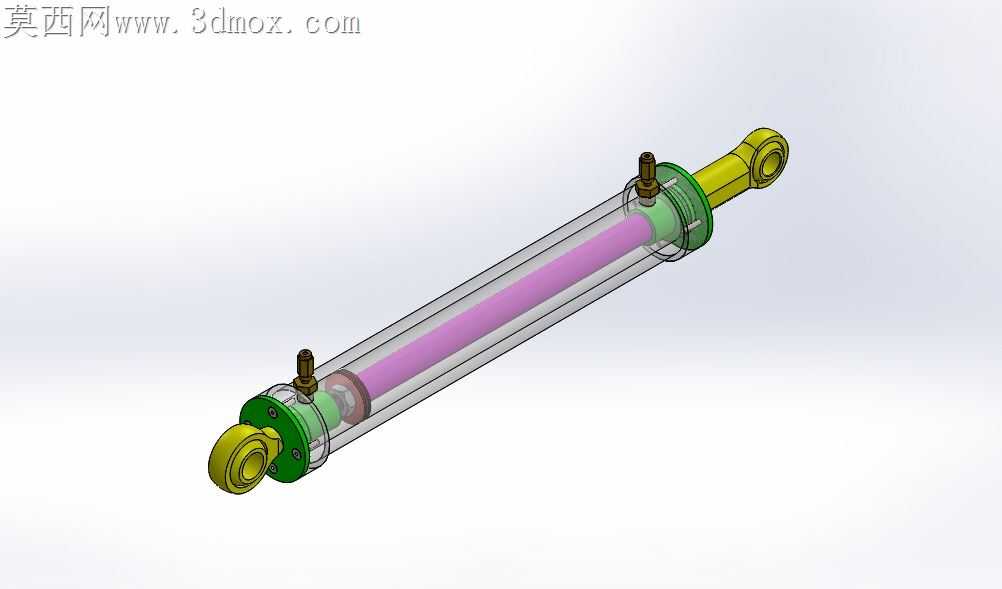

车间里常规液压油缸的故障排查一直是一线维保的痛点，内泄、密封件磨损往往要拆解整缸才能定位问题，这款做了透明缸筒设计的双耳环液压油缸，刚好能把内部活塞运动、油液流动的状态完全展露出来。缸筒采用高透耐压材质替代传统无缝钢管，加工时要重点控制内壁的圆柱度公差，透明材质的热膨胀系数和金属端盖差异不小，端盖和缸筒衔接的止口位置特意留了微米级的适配间隙，搭配丁腈橡胶O型圈做静密封，既不会因为温度变化出现胀裂渗漏，也不会因为间隙过大导致端盖偏摆。两端的耳环连接座采用球墨铸铁材质，和端盖的连接位置做了嵌入式定位销结构，现场铰接安装时，能抵消一部分安装面的平行度误差，避免活塞杆受径向力出现偏磨。缸筒外壁能看到两个对称布置的油口接头，接头和端盖的连接采用锥管螺纹加密封胶的组合，加工时螺纹孔的垂直度严格控制在0.02mm以内，避免接头拧入后出现歪斜，和外接油管对接时产生额外的装配应力。活塞和活塞杆的连接采用卡簧加锁紧螺母的双重固定，透明缸筒能直接观察到活塞上导向环、密封件的装配位置，装配时不用反复探摸调整，能直观看到密封件有没有出现翻边、错位的问题。油液进入无杆腔推动活塞移动时，能清晰看到紫色标识的活塞杆平稳伸出，回油侧的油液流动状态也一目了然，不管是做液压原理的实训演示，还是测试不同粘度液压油的流动阻力，都能省去很多外接传感器的麻烦。端盖上的排气堵头位置特意做了下沉式设计，不会和周边安装支架产生干涉，初次注油排气时不用额外调整安装空间。活塞杆表面做了镀硬铬处理，和端盖内的防尘圈、斯特封配合时，能把摩擦阻力控制在合理区间，透明缸筒还能随时观察活塞杆表面有没有带出铁屑、杂质，提前判断油液污染度，避免杂质磨损密封件导致内泄。
