可移动柜式液压压力测试设备结构设计

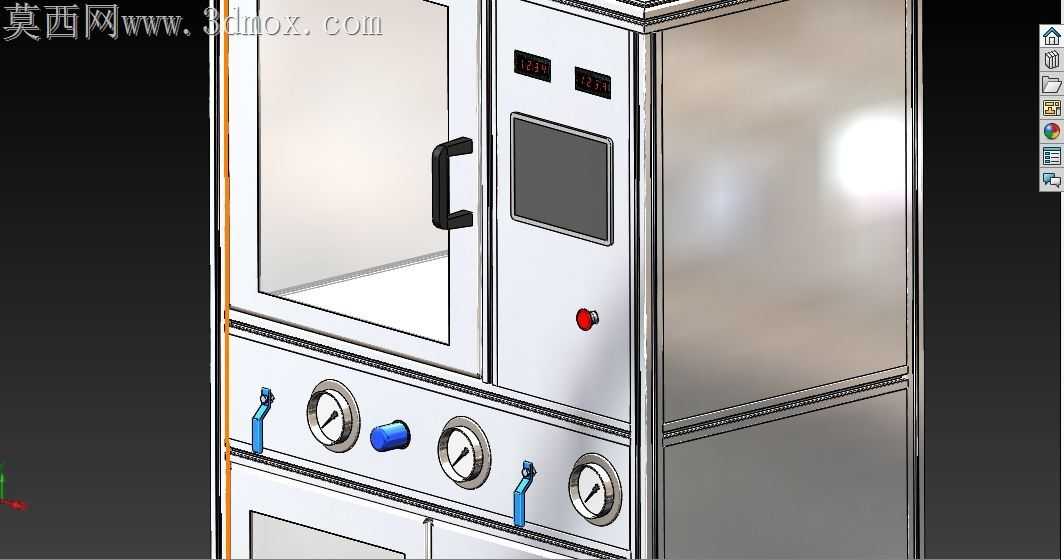

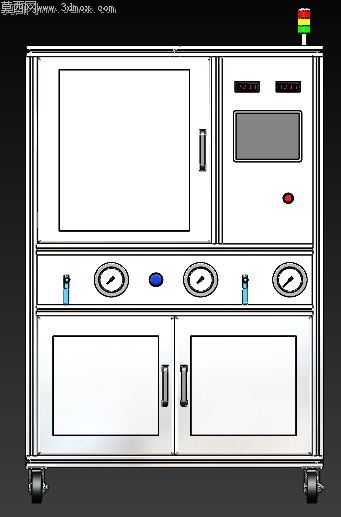

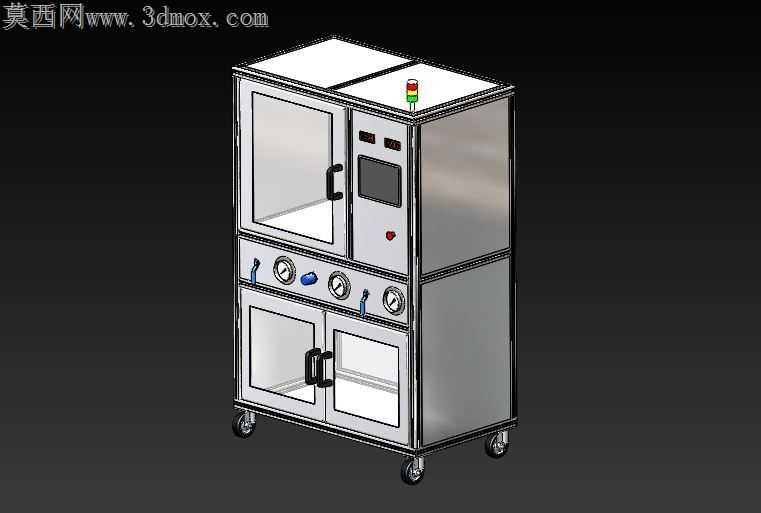

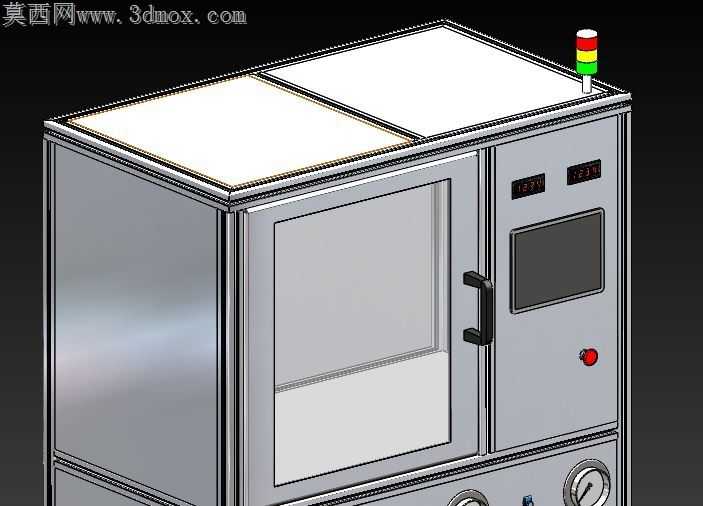

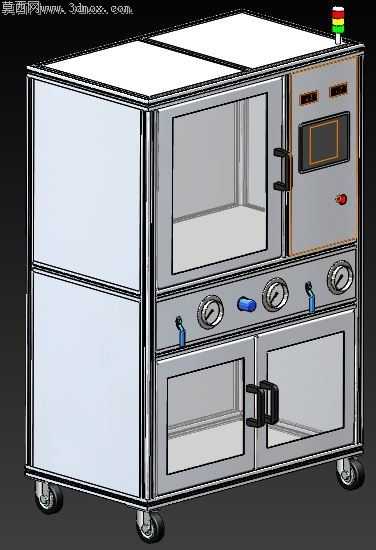

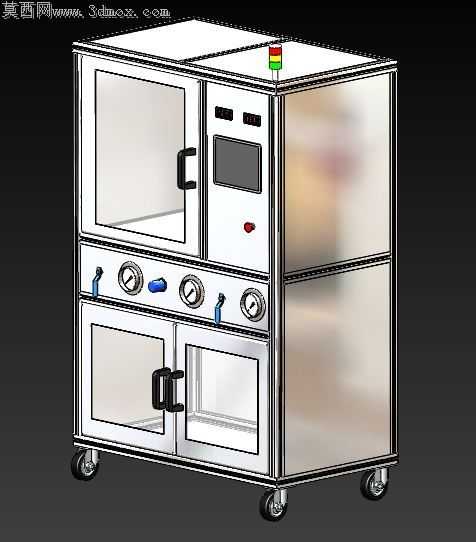

车间现场的液压测试工位常面临管路杂乱、仪表磕碰、测试介质飞溅的问题，这款柜式测试设备的结构设计从加工适配视角出发，把所有功能模块整合进铝型材拼接的封闭框架内，从根源上解决散件组装的公差累积问题。铝型材框架的下料尺寸严格匹配门板、观察窗的安装位，每根型材的端面攻丝深度控制在1.5倍螺纹直径，既保证连接强度，又避免攻丝过深导致型材侧壁变形，影响后续亚克力门板的贴合度。下层双开门的观察窗采用嵌入式安装，亚克力板边缘预留0.2mm的密封胶槽，打胶后不会出现溢胶外露的瑕疵，门板合页选用带阻尼的工业铰链，开门角度限定在120度，避免开门时磕碰相邻工位的设备。中层操作面板的仪表安装孔采用激光切割一次性成型，三个压力表的安装位同轴度误差控制在0.1mm以内，安装时不需要额外扩孔调整，蓝色手动换向阀的安装座单独做了加厚铝板衬垫，频繁扳动时不会出现面板凹陷变形。上层测试舱的单开门把手位置经过人机校核，距离地面高度刚好适配成年操作人员站立时的手部自然抬起高度，舱内预留的管路固定座间距按照常用液压油管的弯曲半径设置，避免油管弯折过度导致通流截面变小影响测试精度。顶部的三色警示灯采用嵌入式安装，灯座底部做了防水翻边，测试时介质飞溅不会顺着灯座缝隙渗入框架内部，底部四个万向脚轮其中两个带刹车锁定，移动到指定工位后踩下刹车就能完全固定，不会因为测试时的管路振动出现设备移位。框架侧面的整面亚克力挡板做了快拆设计，后期维护内部管路时不需要拆解整个框架，拧下侧边的手拧螺丝就能取下挡板，检修效率比传统焊接机架提升六成以上。面板上的急停按钮特意做了凸起防护圈，日常搬运或者操作时不会误触触发停机，显示屏的安装角度向后倾斜15度，操作人员站立时不需要低头就能清晰读取参数，减少长时间操作的颈部疲劳。所有外露的金属边缘都做了R2圆角倒钝处理，加工时不会划伤人手，也不会刮破连接的液压油管外壁，从加工细节上把现场使用的隐患提前排除。
