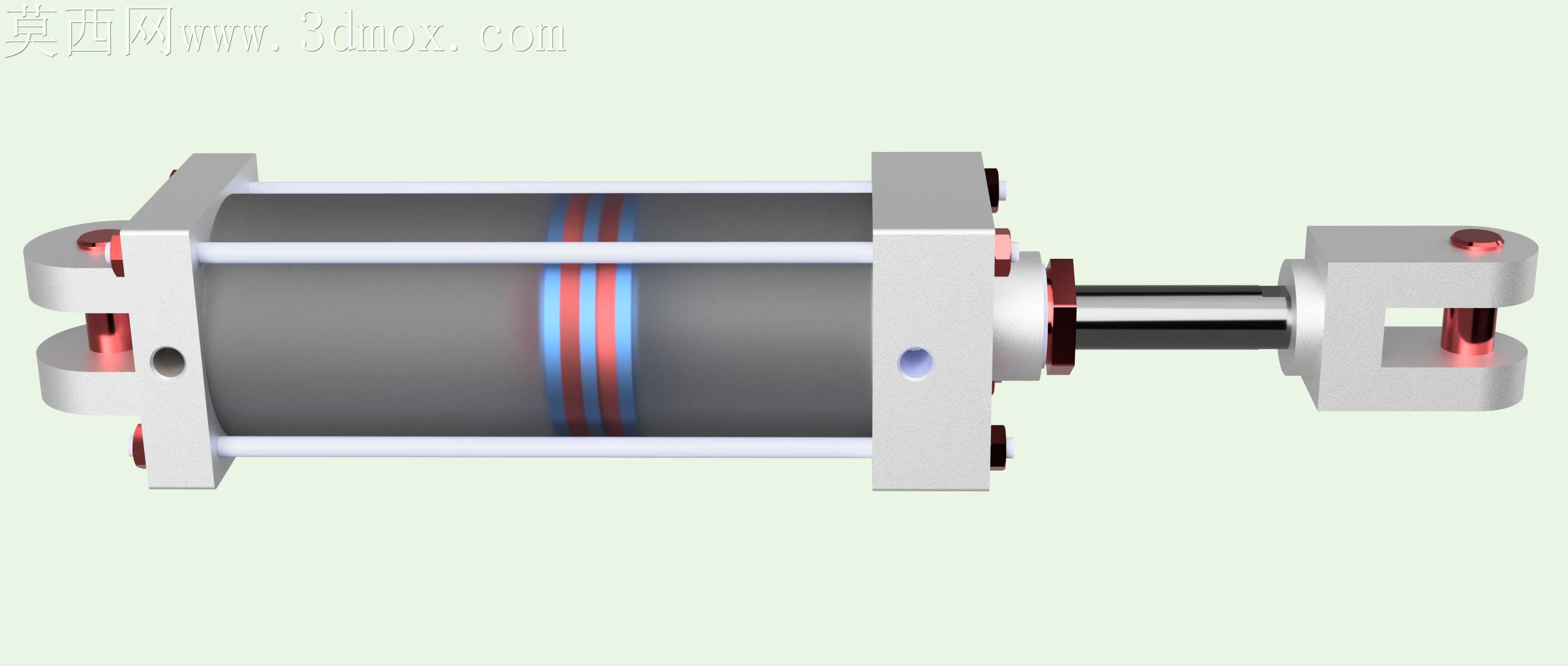

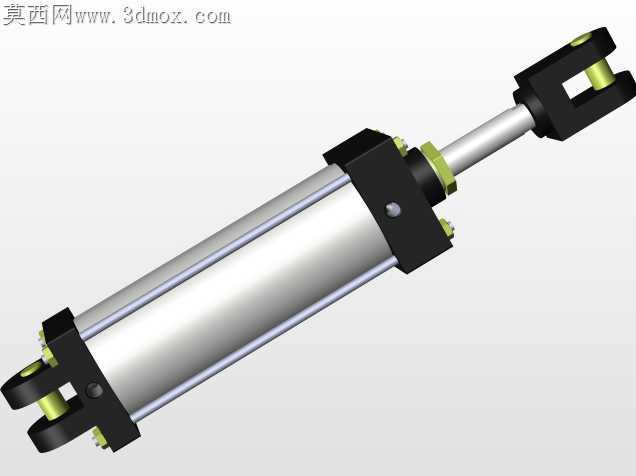

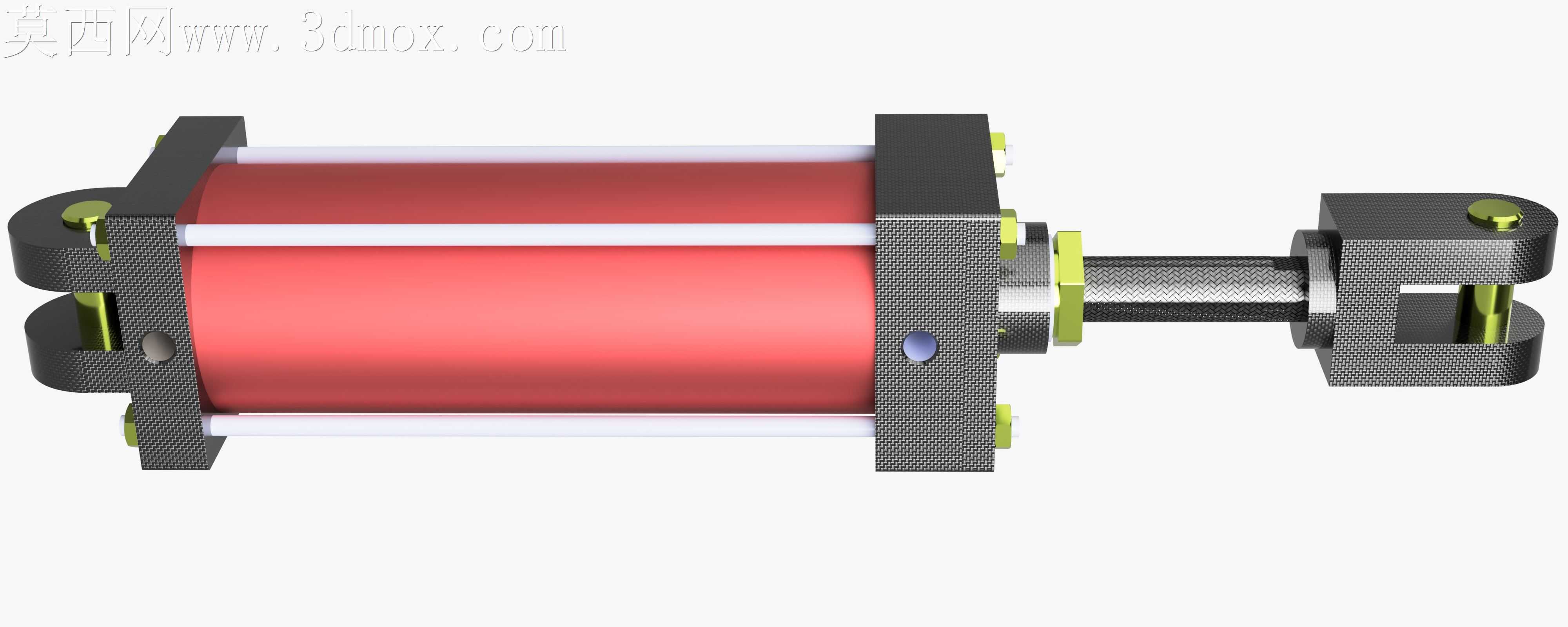

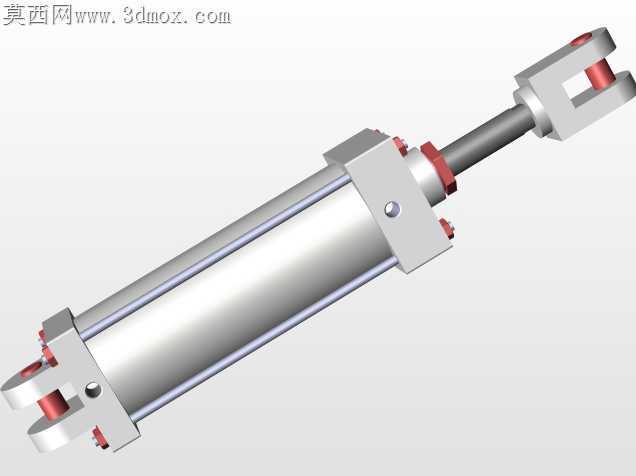

带双耳铰接端的拉杆式液压缸结构

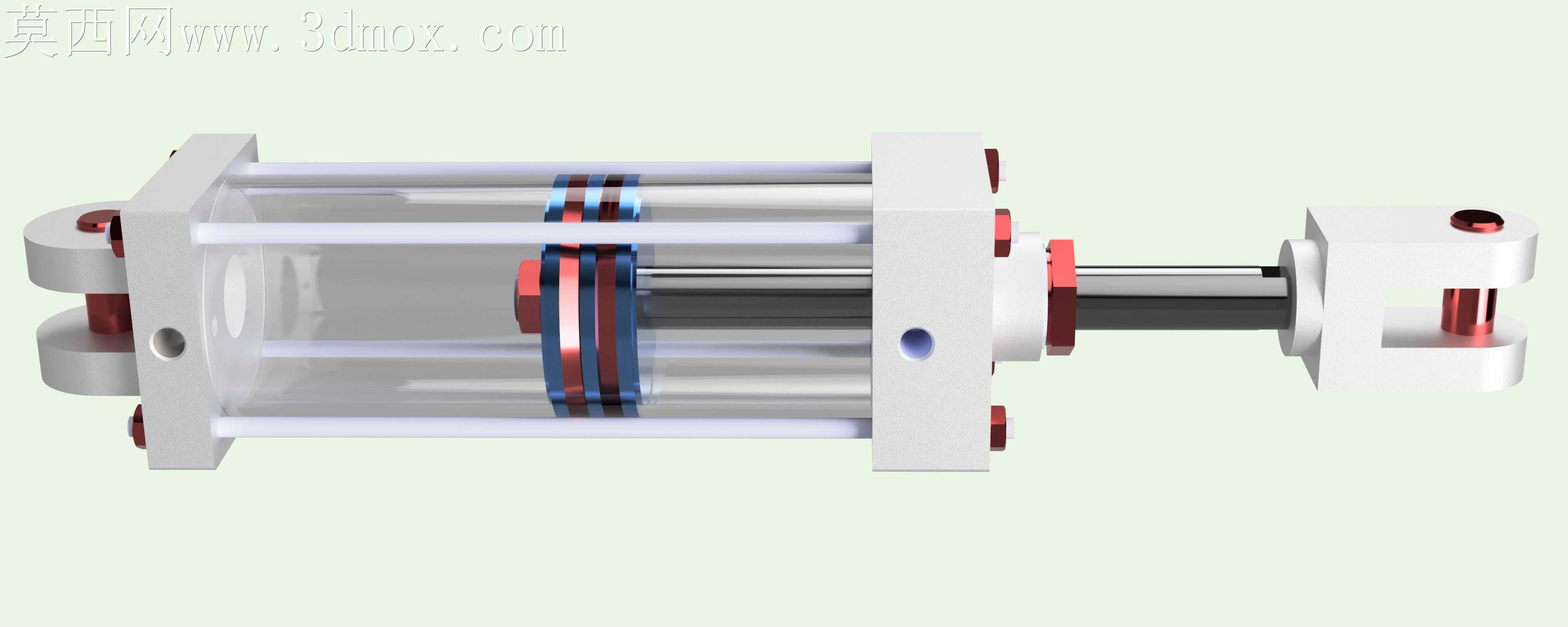

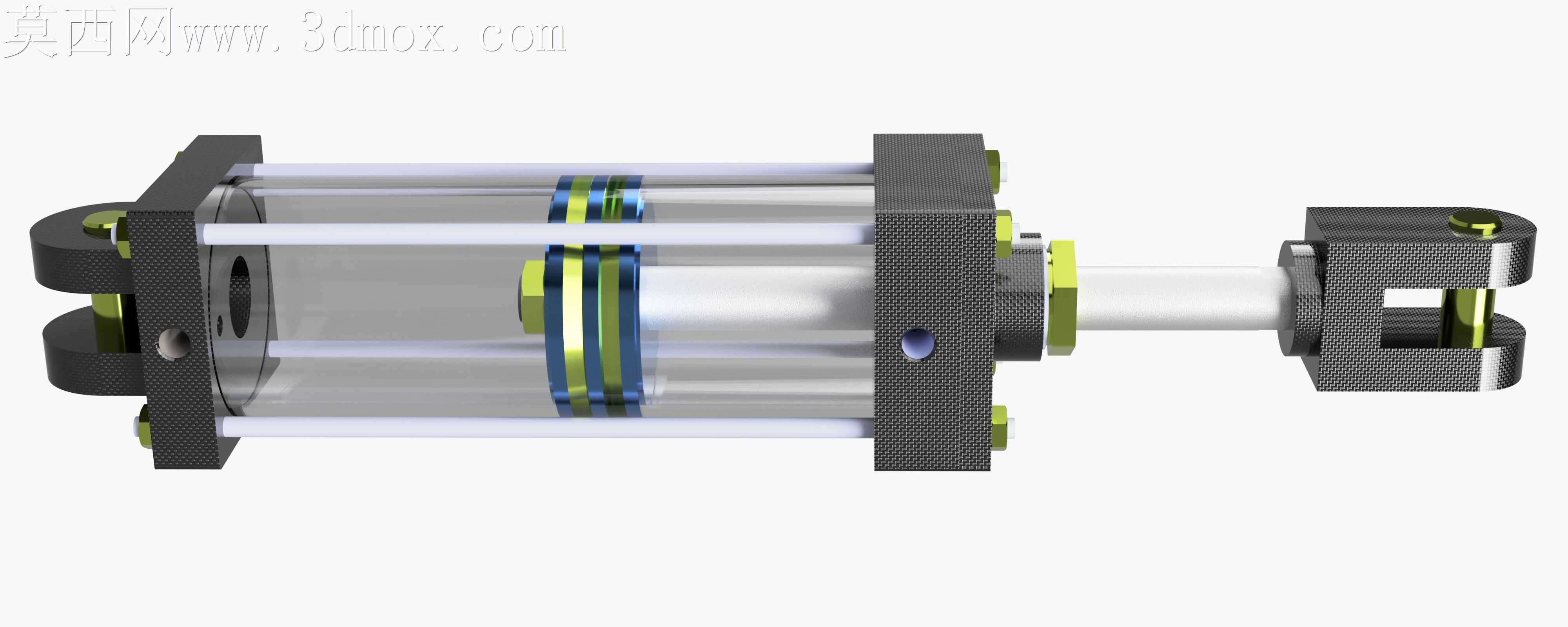

车间里常规拉杆缸返修最频繁的问题，永远是端盖密封偏磨、拉杆受力不均导致的缸筒鼓胀，还有铰接耳环处的应力集中开裂，这套结构在细节上刚好戳中了这些现场痛点。缸筒两端的端盖没有采用常见的内卡簧限位，而是靠四根通长拉杆做轴向锁紧，每根拉杆的螺母接触面都预留了0.2毫米的锪平沉台，避免拉杆锁紧时因为端面倾斜产生附加弯矩，四根拉杆的预紧力可以做到偏差不超过5%，高压工况下缸筒周向受力均匀，不会出现局部密封压合过紧磨损失效的问题。活塞上的两道密封槽没有开成直角槽，槽口做了15度的导向倒角，装配时不会刮伤密封圈唇边，活塞和活塞杆的配合面做了H7/g6的间隙配合，既保证同轴度不会出现活塞偏磨，又不会因为配合过紧导致热胀卡滞。两端的铰接耳环没有直接焊在端盖和活塞杆端，而是采用了分体式的销轴连接结构，耳环的销轴孔内预留了镶嵌自润滑衬套的余量，现场安装时可以根据负载方向调整铰接间隙，避免偏载拉力直接作用在活塞杆螺纹上造成断杆。缸筒外侧的透明防护套不是为了好看做的装饰件，实际落地时可以换成金属防尘罩，刚好挡住活塞杆伸出时带出来的油液飞溅，也能避免车间里的焊渣、铁屑溅到活塞杆表面刮伤镀铬层。活塞上的导向环宽度比常规型号宽了3毫米，长行程伸出时活塞的支撑刚度更足，不会因为侧向力让活塞杆和导向套出现硬摩擦。端盖上的油口位置做了内凹的沉台，管接头拧入后不会突出端盖平面，安装时不会因为磕碰造成油口螺纹损伤，也能缩小整缸的安装占用空间。所有棱角位置都做了R1的圆角过渡，没有尖锐的毛刺边，装配工人搬运时不会割伤手套，也不会因为应力集中在高压脉冲工况下出现端盖开裂。
