人工陀螺仪惯性推进系统结构组件

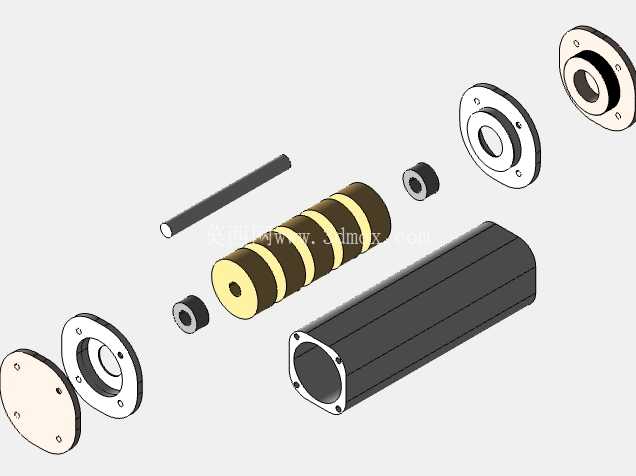

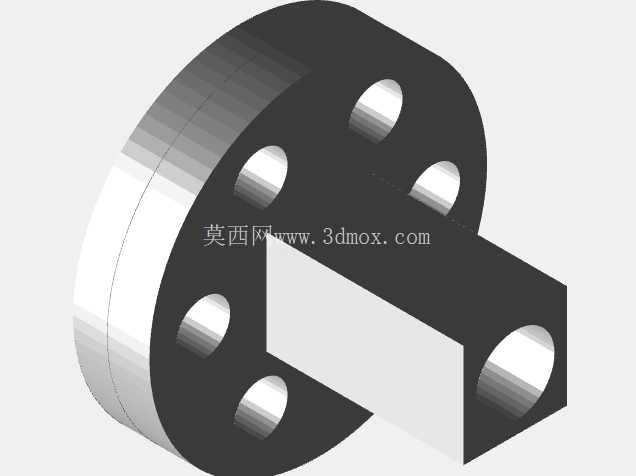

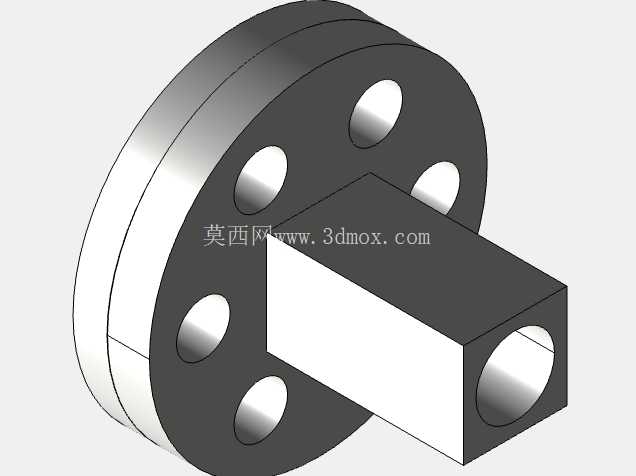

　　在精密姿态控制、微推力验证类实验场景中，惯性推进类组件的结构合理性直接决定实验数据的可复现性，这套人工陀螺仪惯性推进系统的结构设计，完全围绕小空间内的动平衡调试、组件快速拆装需求展开，没有冗余的装饰性结构，所有外露特征都服务于装配与性能调试。从拆解的结构排布能看出，整套组件采用同轴串联的装配逻辑，外部采用方形截面的中空壳体作为承载主体，壳体端面预留了均匀分布的安装孔位，可直接通过标准紧固件与端盖完成连接，方形壳体的设计并非随意选择，相比圆形壳体，它能在实验台架上实现无额外夹具的稳定放置，侧壁的平面特征也方便粘贴加速度传感器、应变片等测试元件，不需要额外加工定位平面，能大幅缩短实验前的准备周期。

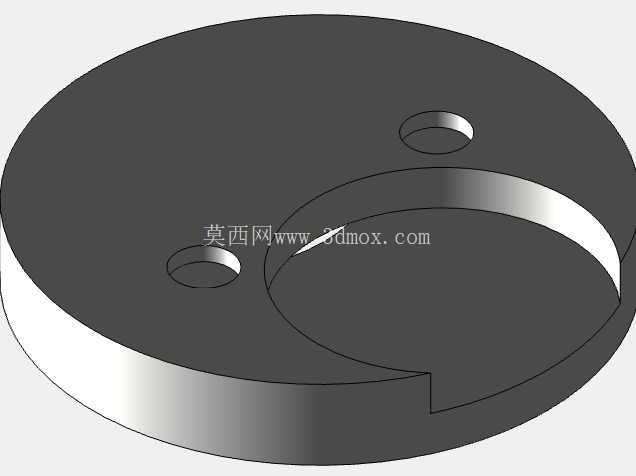

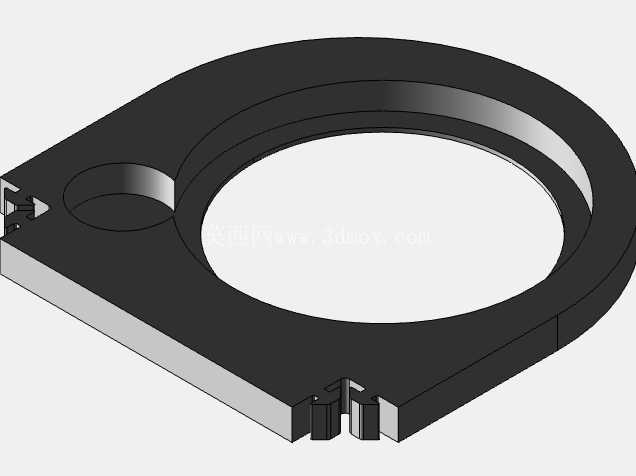

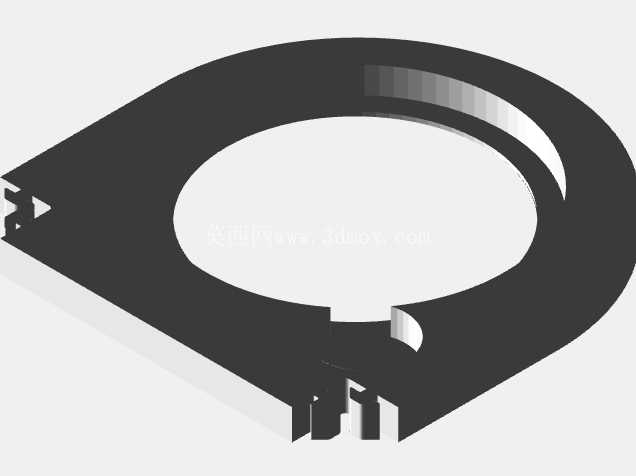

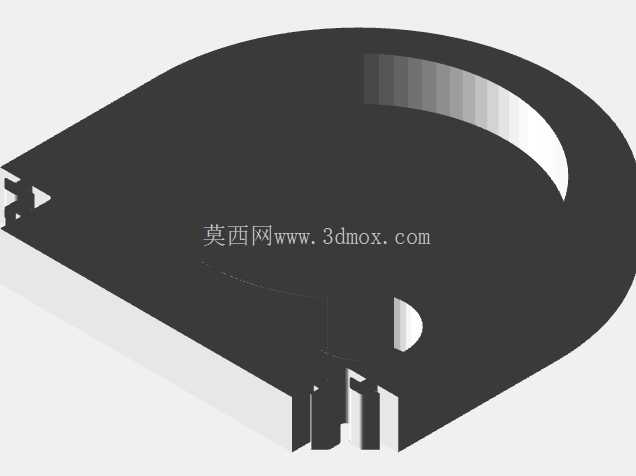

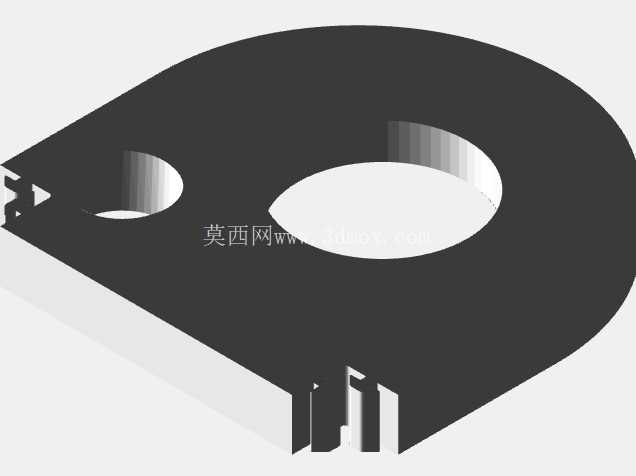

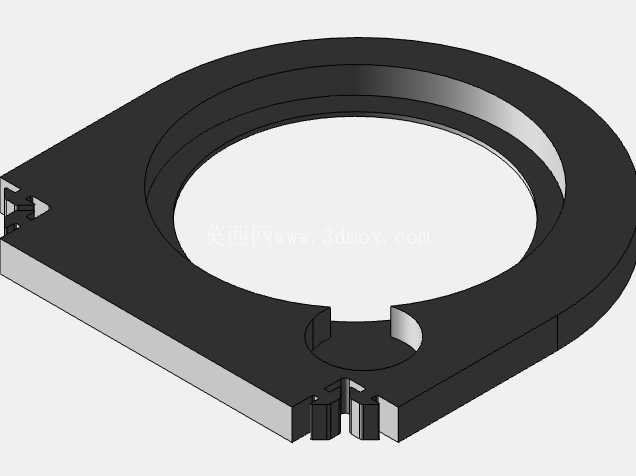

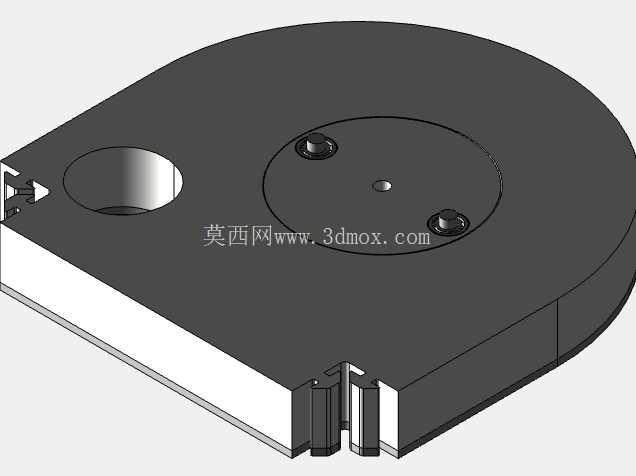

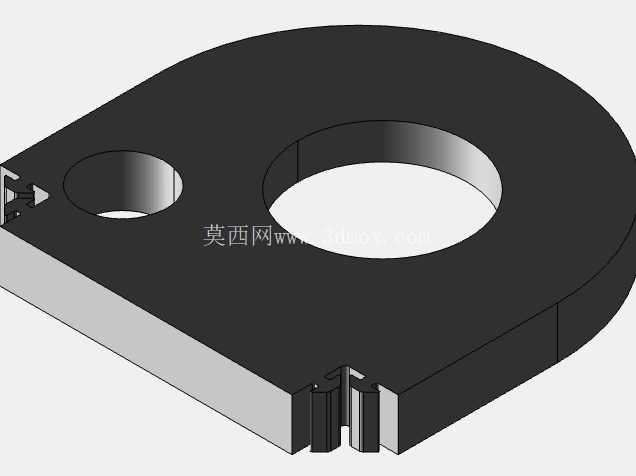

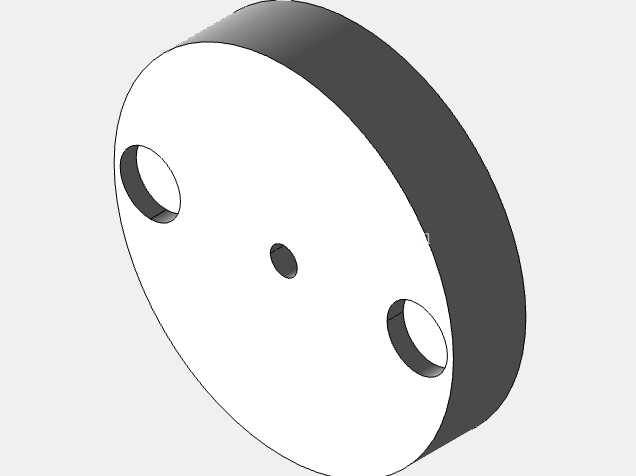

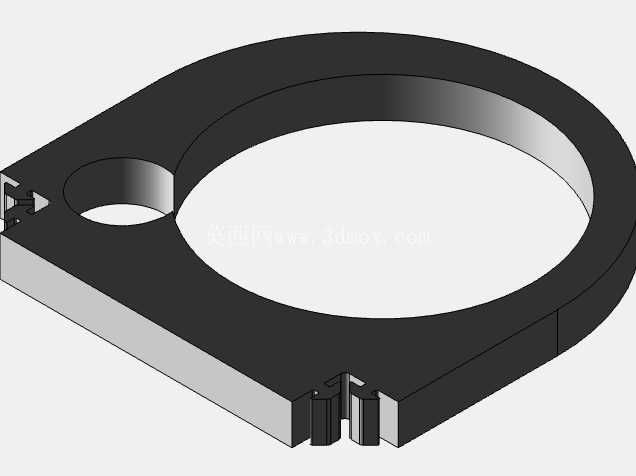

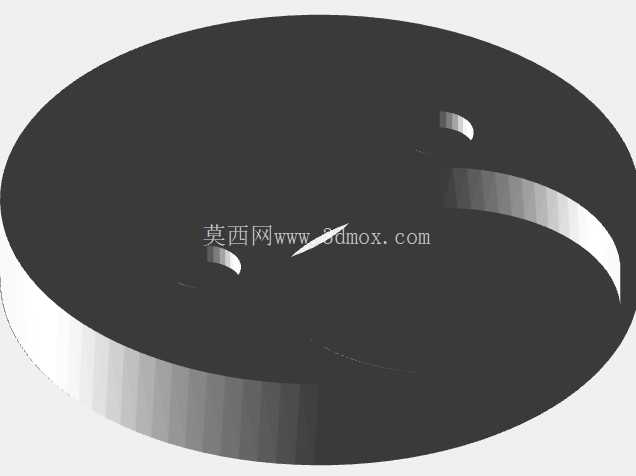

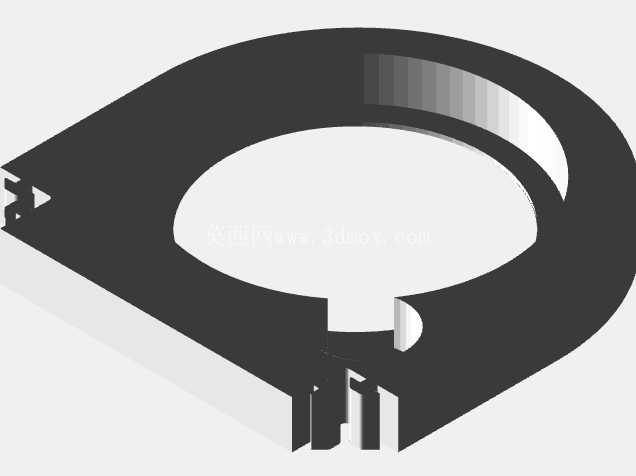

　　端盖部分采用带中心轴承位的圆盘结构，其中一侧端盖预留了穿线通孔，方便内部线圈的走线引出，端盖与壳体的配合面设计了定位止口，装配时不需要反复调整同轴度，只要将止口完全推入壳体端面，就能保证两端轴承位的同轴度误差控制在极小范围内，避免高速转动时出现偏心振动。核心的转动质量块采用分段式的环形堆叠结构，不同密度的环段交替排布，这种设计是为了在有限的轴向长度内调整整体转动惯量，不需要更换整个转子，只需要增减不同材质的环段，就能匹配不同转速下的动平衡要求，质量块中心预留了与传动轴配合的通孔，配合面设计有键槽，可传递扭矩同时避免高速转动时出现相对滑动。

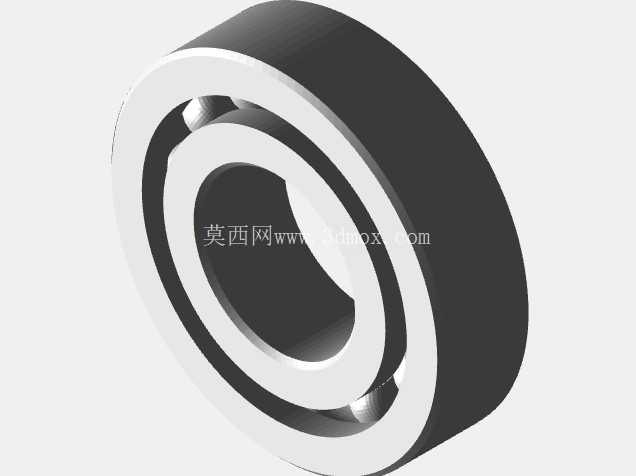

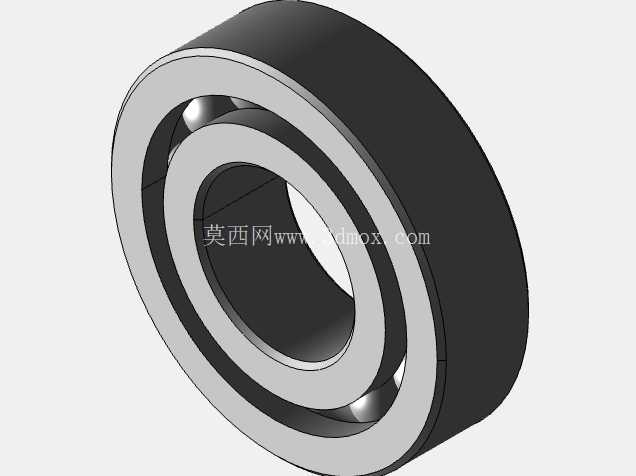

　　传动轴采用高强度的细长杆结构，两端与端盖处的微型轴承配合，轴承位的轴径做了公差收窄处理，能保证与轴承内圈的过盈配合量处于合理区间，既不会因为过盈量太大导致轴承转动卡滞，也不会因为间隙过大出现径向窜动。整套组件的安装边界非常清晰，方形壳体的外部轮廓尺寸适配常规小型实验台的安装槽位，两端的安装孔位间距符合通用紧固件的排布标准，不需要额外加工转接板就能直接固定在台架上。从功能特性来看，这套结构同时覆盖了闭环与开环两种惯性推进的结构形式，不同的端盖与转子组合就能切换不同的工作模式，不需要重新设计整套壳体，能大幅降低多方案对比实验的加工成本。

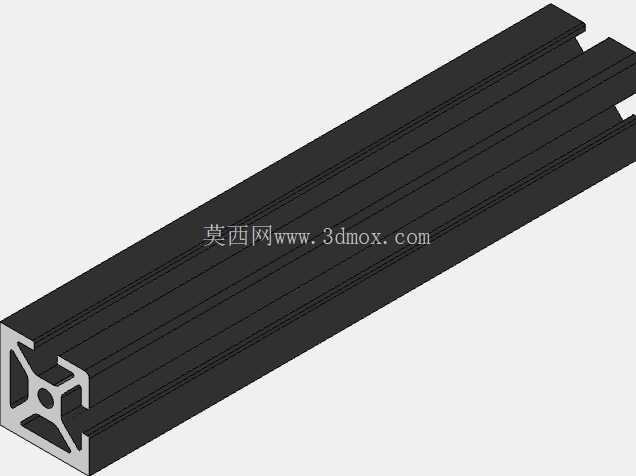

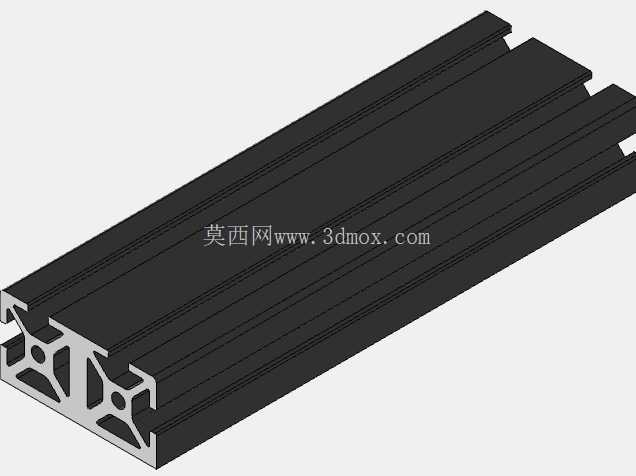

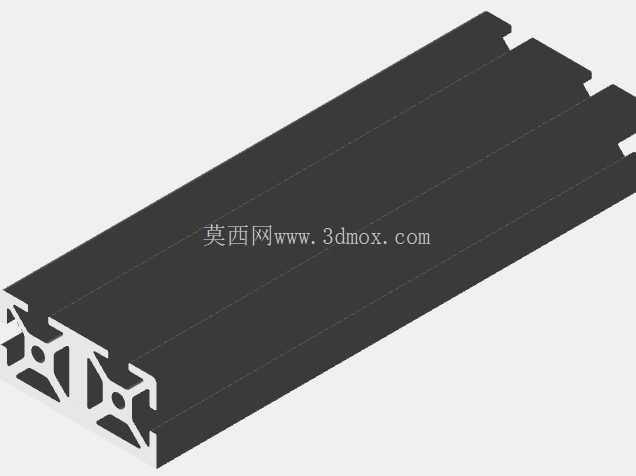

　　设计过程中优先考虑了零件的加工工艺性，所有回转类零件都可以通过普通车床完成加工，方形壳体可以通过标准铝型材切割后再加工端面孔位，不需要五轴加工设备就能完成整套组件的制作，对于高校实验室、个人研发者来说非常友好。在实际使用场景中，这套组件既可以作为惯性姿态控制的教学演示模型，帮助学习者理解角动量守恒、惯性推力产生的基本原理，也可以作为微推力测试实验的核心承载结构，通过更换不同的转子质量块、调整轴承预紧力，就能测试不同结构参数下的推力输出特性。装配时需要注意先将轴承压入两端端盖的轴承位，再将传动轴与转子组件完成连接后穿入壳体，最后锁紧两端端盖的紧固件，整个装配过程不需要专用工具，普通内六角扳手就能完成全部操作，后期维护时也可以快速拆解，检查轴承磨损情况或者更换转子组件。整套结构的所有配合面都做了倒角处理，避免装配时出现锐边划伤，同时也能引导零件顺利进入配合位置，减少装配时的卡滞问题。
