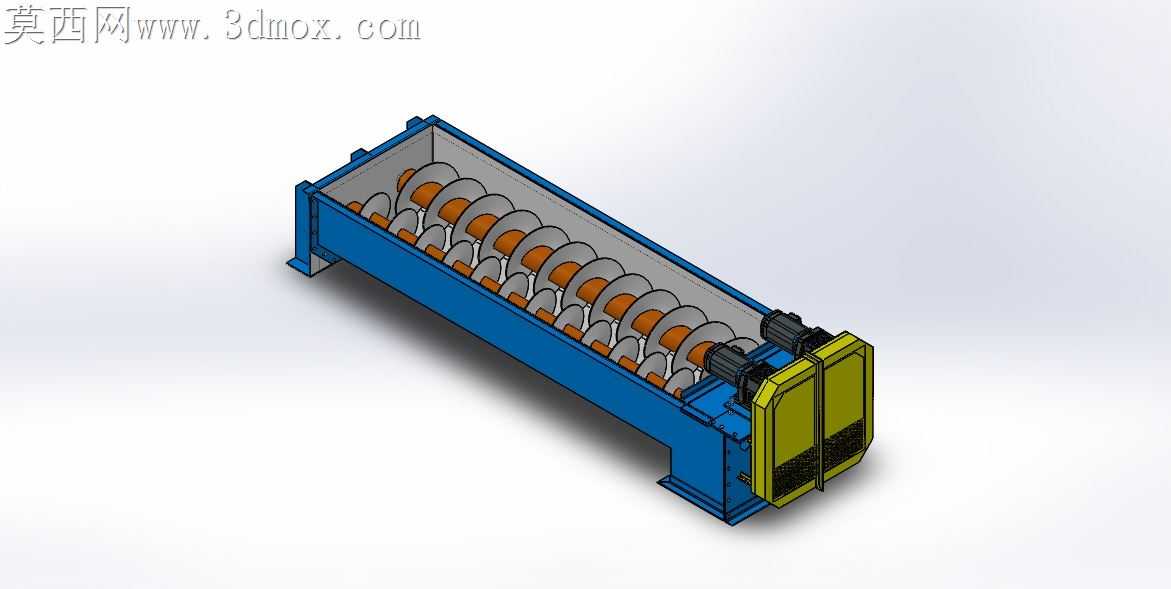

双轴U型槽螺旋输送设备结构设计

散料输送现场常遇到单轴螺旋卡滞、槽底积料残留的问题，这款双轴U型螺旋结构的设计，从加工适配角度做了全流程的细节校准，完全规避常规输送设备加工装配时的常见偏差。槽体采用分段折弯成型的U型截面，折弯时特意将两侧壁与底部圆弧过渡处的折弯半径放大1.5mm，避免小半径折弯时钢板出现应力微裂纹，同时槽体法兰边的连接孔全部采用配钻加工，而非单件钻孔后拼接，能消除多段槽体拼接时的孔位错位，保证拼接后槽体内壁的直线度误差控制在每米0.8mm以内，不会出现螺旋叶片刮蹭槽壁的问题。两根平行布置的螺旋轴采用错开相位的叶片排布，相邻叶片的螺旋面交错120度，加工时轴端的键槽统一采用铣削一次装夹成型，保证两根轴装配后叶片的啮合间隙均匀，不会出现叶片干涉打齿的情况，同时轴体中间的支撑吊轴特意做了剖分式轴承座设计，后期维护时不需要抽出整根螺旋轴就能更换轴承，适配现场长时间连续作业的检修需求。端部的传动端座与槽体的连接面增加了2mm厚的丁腈橡胶密封垫，加工时端座的密封槽深度公差严格控制在±0.1mm，避免密封垫压缩量过大或过小导致的漏料、进灰问题，端座上的轴承安装孔采用镗床一次走刀加工完成，保证两轴的轴承孔同轴度、平行度都符合装配要求，不会出现轴运转时的偏磨异响。槽体底部的支撑脚采用折弯件焊接而非型材切割，焊接时提前做反变形处理，抵消焊接热变形导致的槽体翘曲，支撑脚的安装孔做成长圆孔设计，现场安装时可以微调设备的水平度，适配不同基础的安装误差。螺旋叶片采用分段压制后焊接到轴体上，每段叶片的螺距误差控制在±1mm以内，叶片边缘做了3mm的倒角处理，既减少叶片运转时对物料的剪切破碎，也能避免锋利边缘划伤安装检修人员。端盖处的防尘网采用快拆式卡扣固定，不需要拆卸螺栓就能快速清理网面堆积的粉尘，适配多粉尘工况下的日常维护需求。所有外露的焊接部位全部打磨平滑后做喷塑处理，避免焊渣残留导致的漆面脱落，提升设备在潮湿、多尘工况下的防锈能力。
