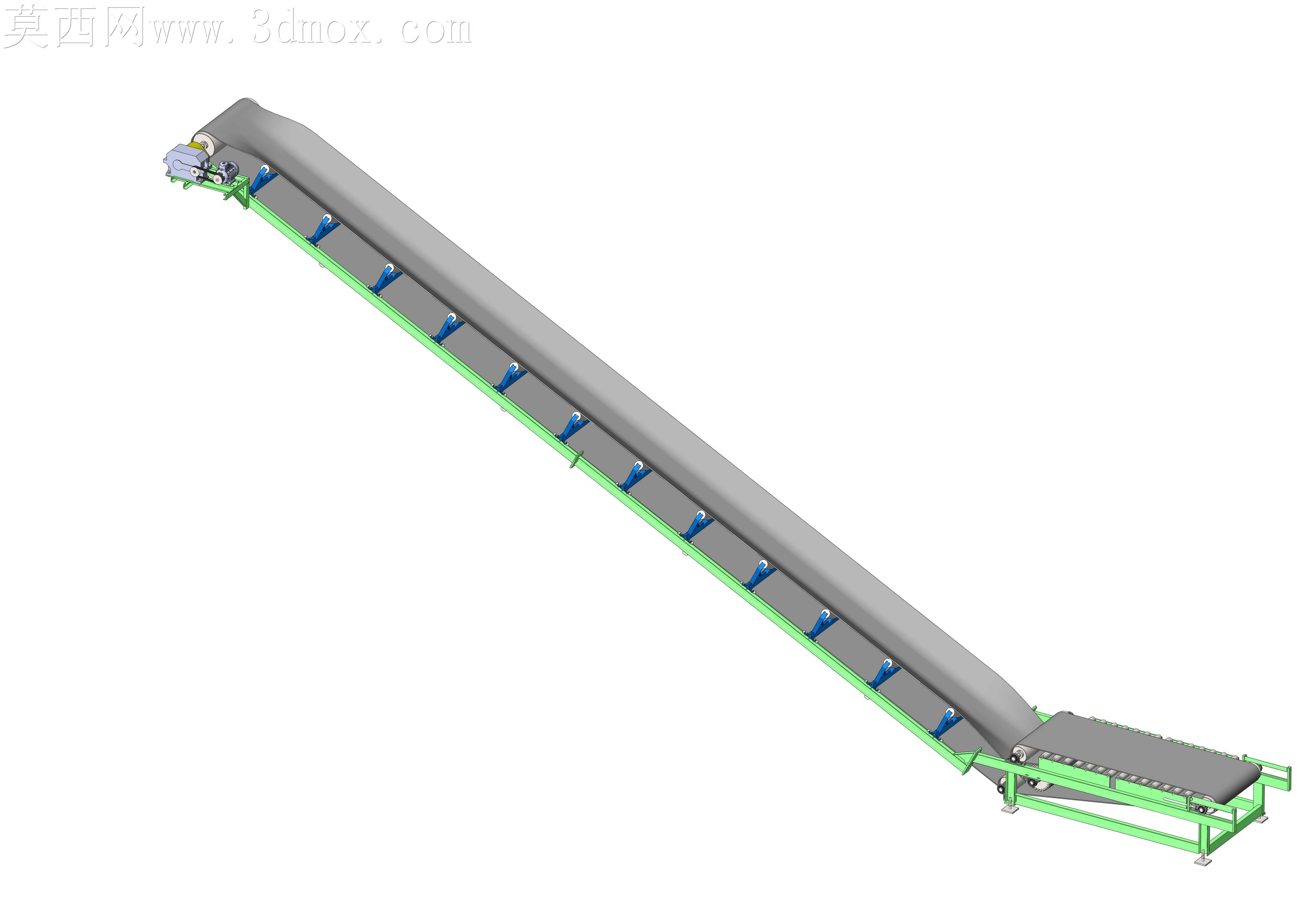

可切换水平倾斜工况的带式输送结构

散料输送现场最常碰到的痛点，莫过于单台设备无法同时适配水平接料与倾斜提升的衔接需求，常规固定倾角皮带机要么在水平段堆料撒漏，要么倾斜段抬升角度不足无法对接高位料仓，这套带式输送结构在托辊排布与机架铰接处做的细节处理，刚好戳中这类现场的核心矛盾。槽型托辊组沿输送方向的间距没有做等距排布，靠近尾部水平接料段的托辊加密了15%的排布密度，承接落料冲击时能避免皮带局部凹陷导致的散料滚落，倾斜段托辊的槽角比水平段大3度，物料随皮带抬升时能靠两侧托辊的托举力增大摩擦力，减少爬坡过程中的物料下滑，尤其是输送颗粒状散料时，这个角度差能让倾角上限比常规同带宽皮带机高出4度左右，不用额外加装挡边皮带就能适配多数散料的爬坡需求。机架在水平段与倾斜段的衔接位置做了铰接式连接，不是常规的焊死结构，现场安装时可以根据接料点与卸料点的高度差微调倾斜段的抬升角度，铰接处的定位销孔做了三档可调设计，不用重新裁切机架型材就能适配20度以内的倾角调整，省去现场改制的焊接工作量。驱动端的滚筒做了菱形包胶处理，包胶层的纹路深度控制在3mm，既不会因为纹路过深卡滞细小颗粒，也能在潮湿工况下保持足够的摩擦牵引力，避免皮带启动时打滑。回程托辊全部采用平行下托辊，靠近改向滚筒的位置加装了两组成槽型的纠偏托辊，皮带长时间运行出现跑偏时，能靠托辊的自偏转力把皮带拉回居中位置，不用人工频繁调整张紧装置。皮带两侧的导料裙边只覆盖了水平接料段与倾斜段的下半部分，没有沿整机全长布置，既能挡住接料时的物料飞溅，也能减少裙边与皮带的摩擦接触面积，降低皮带运行的磨损速度，延长易损件的更换周期。张紧装置布置在尾部水平段的末端，采用螺旋张紧结构，张紧行程留了200mm的余量，皮带运行一段时间出现拉伸松弛时，不用拆解机架就能在侧面完成张紧调整，日常维护的操作空间留得很充足，不会因为旁边挨着其他设备就没法下手操作。
