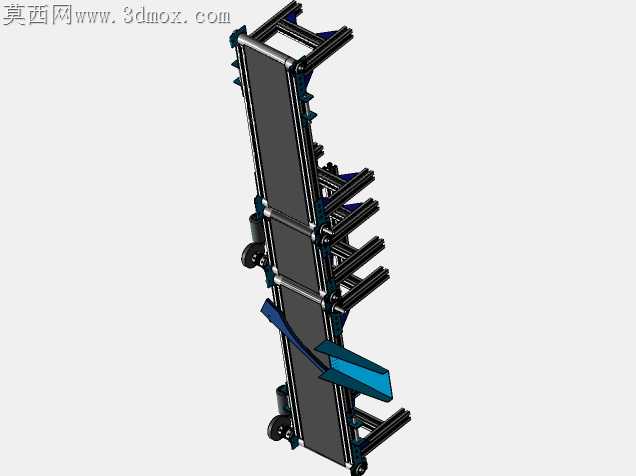

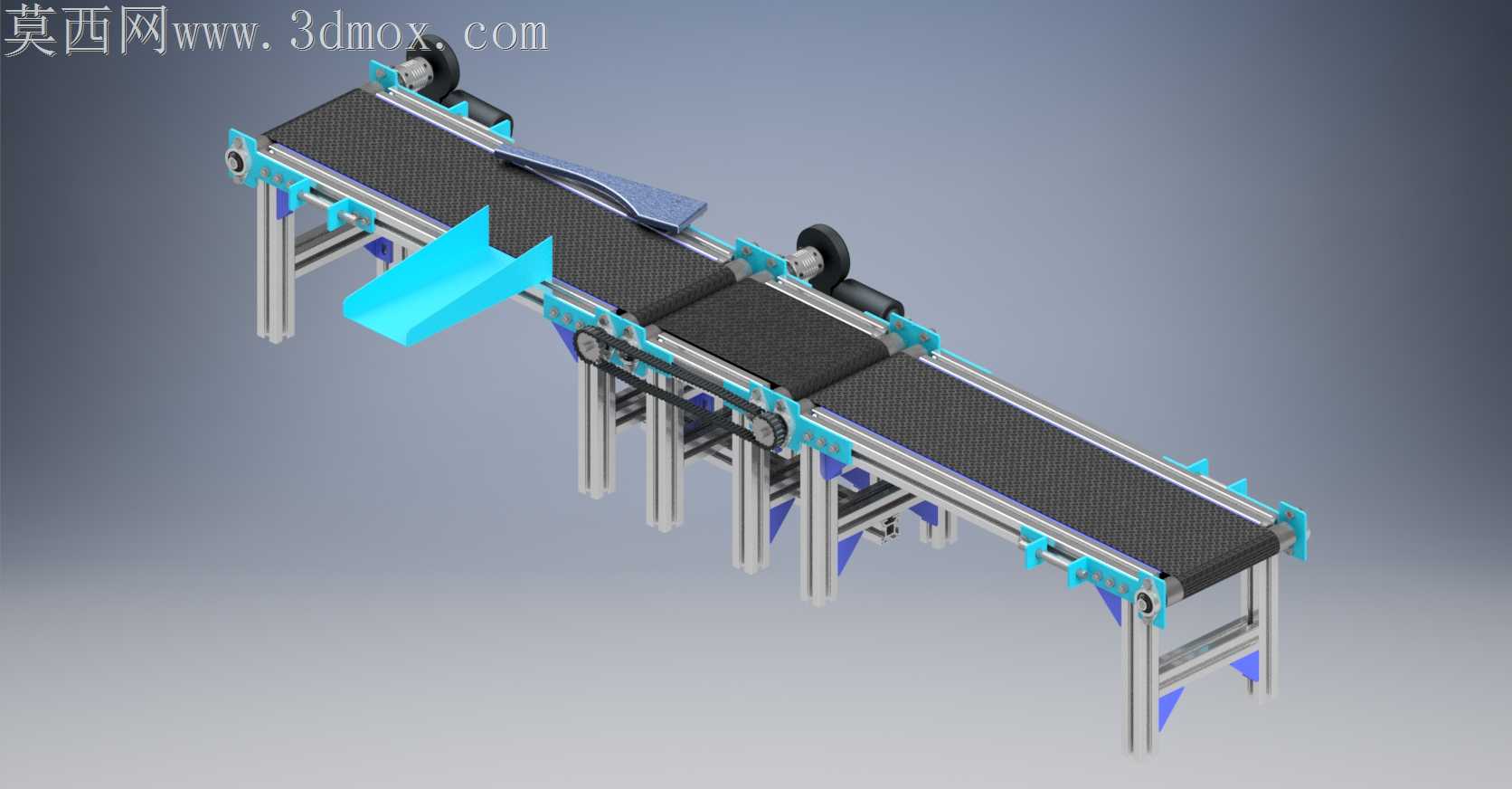

带分料导向结构的皮带输送装置

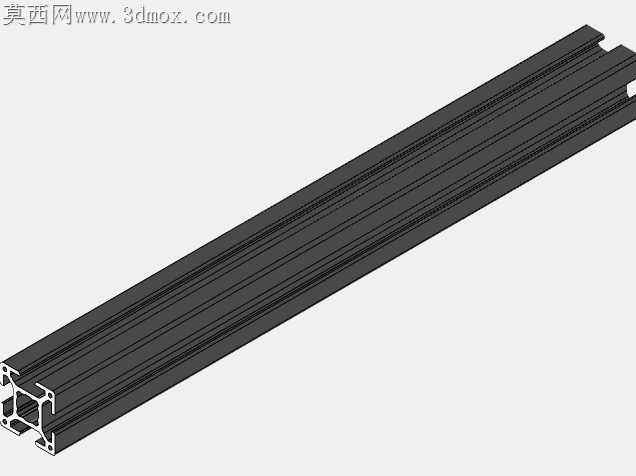

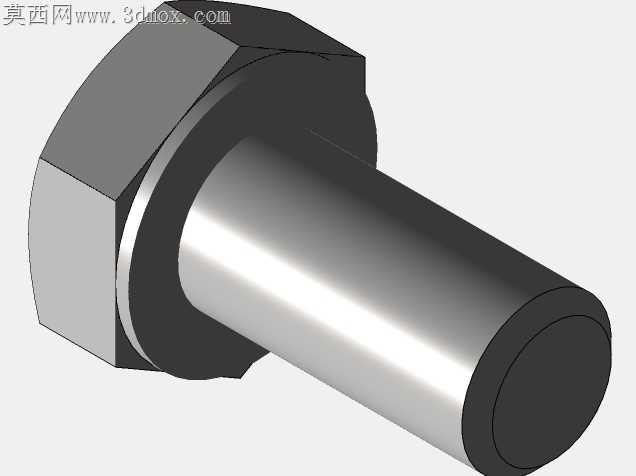

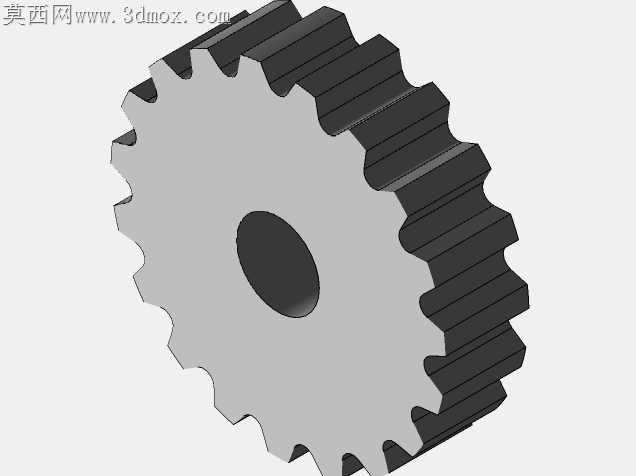

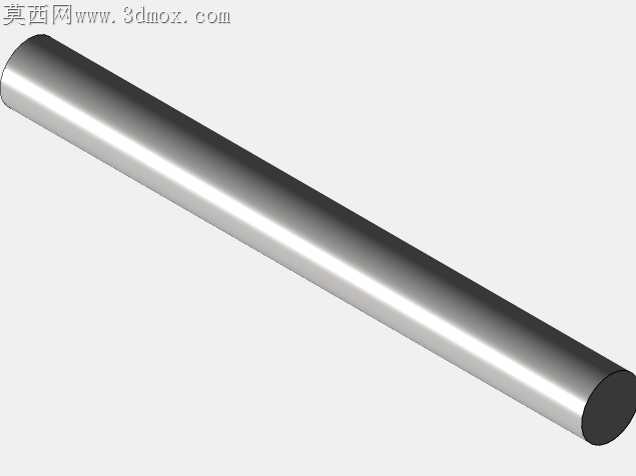

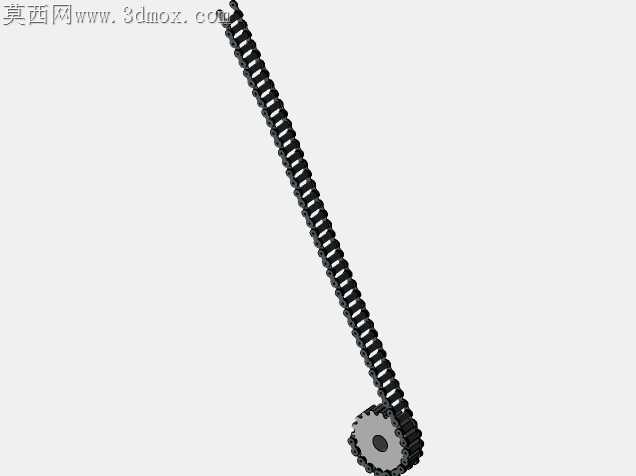

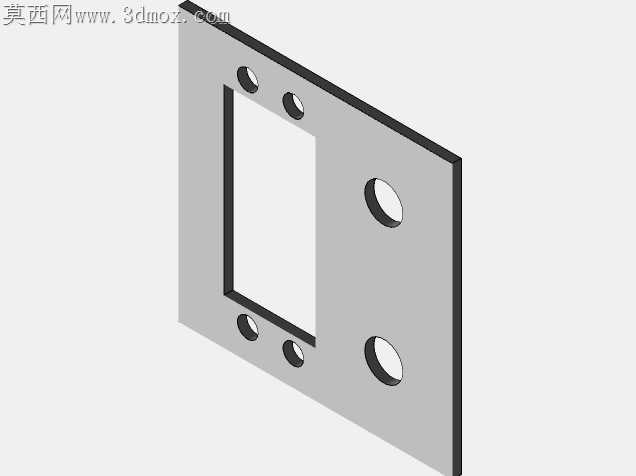

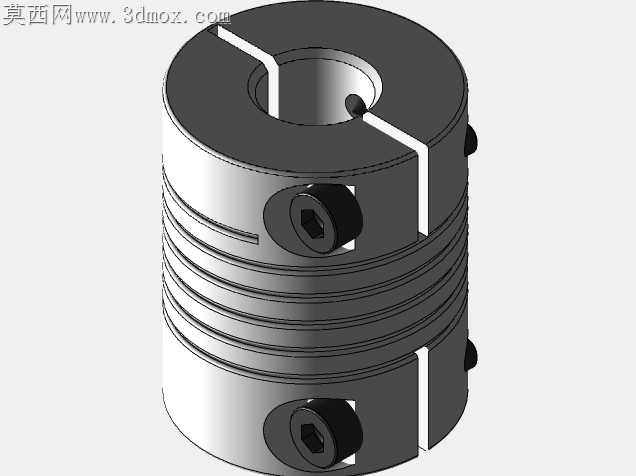

车间散件分拣工位的皮带输送线，最容易出现的问题就是侧边挡料件与皮带间隙把控不当，要么间隙过大漏料卡入机架缝隙，要么间隙过小磨耗皮带表层，这套带分料结构的输送装置在结构优化阶段就针对性解决了这类现场痛点。蓝色的导向分料件没有采用常见的直角折弯结构，而是做了大弧度的导流曲面，工件从上游工位落至皮带面时，不会因为直角挡边的硬碰撞出现弹跳移位，曲面顺着皮带运行方向逐步收窄导流路径，能把零散排布的小件规整到单侧出料位置，省去了工位旁额外安排人员理料的工序。机架采用铝型材拼接的框架结构，没有采用满焊的一体式机架，所有连接位都预留了微调长孔，皮带张紧度调整时不需要拆解整段机架，只需要拧动端部的张紧螺栓就能带动辊筒位移，适配不同温湿度环境下皮带的伸缩量变化，避免夏季高温皮带伸长打滑、冬季低温皮带收缩拉裂的问题。皮带下方的支撑垫条没有整面铺满，而是间隔排布在皮带承载段的下方，既保证了工件输送时皮带面不会因为承重出现下凹变形，又减少了垫条与皮带背面的接触面积，降低长时间运行的摩擦阻力，配套的驱动辊筒表面做了滚花处理，不用额外粘接橡胶层就能获得足够的摩擦力，后期维护更换皮带时不需要铲除残胶，拆装效率能提升六成以上。侧边的挡边固定座采用快拆式卡扣设计，更换不同规格的分料导向件时不需要拧动多组螺栓，掰开卡扣就能调整挡边的位置与角度，适配不同尺寸规格的工件分拣需求。端部的出料导槽做了下倾的角度设计，工件脱离皮带时会顺着导槽顺滑滑落至下游料箱，不会因为出料端的直角落差出现工件磕碰掉漆的问题，导槽与皮带端部的间隙控制在两毫米以内，薄型小件也不会卡入缝隙造成停机。整套装置的结构优化完全围绕现场长期运行的损耗痛点展开，没有多余的装饰性结构，每一处连接与限位都考虑到了后期维护的便捷性，铝型材机架的槽道内可以随时加装传感器、计数装置或者扫码组件，不需要额外打孔焊接，拓展性完全能满足多品种小批量的生产分拣需求，皮带两侧的防护边做了翻边处理，运行过程中不会剐蹭操作人员的衣物，车间日常清洁时也不会因为边角尖锐划伤清洁工具。
