同轴式齿轮减速驱动装置结构设计

项目分类:减速机 发布时间:2020-06-29 ID:116443
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计
  • 同轴式齿轮减速驱动装置结构设计

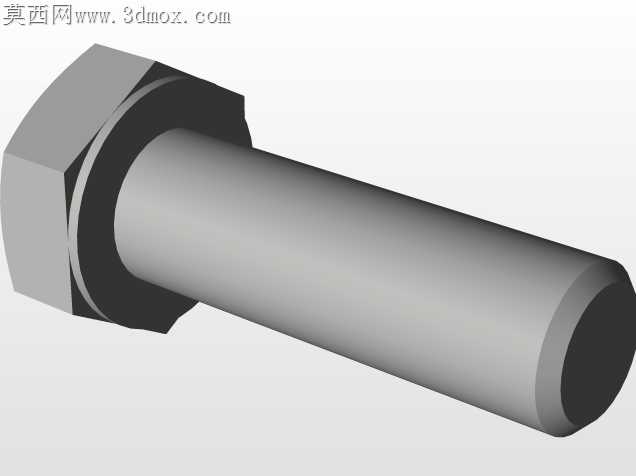

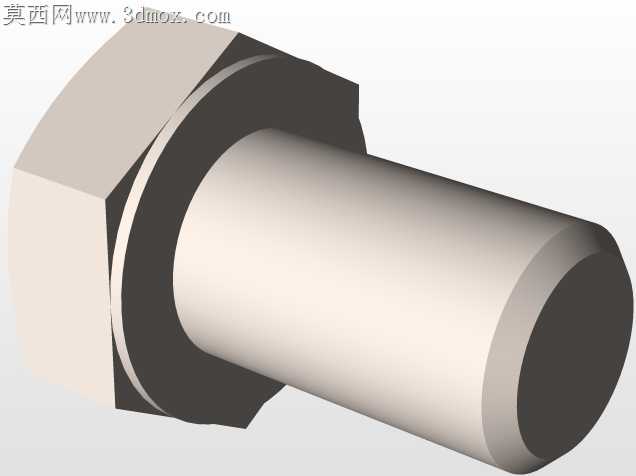

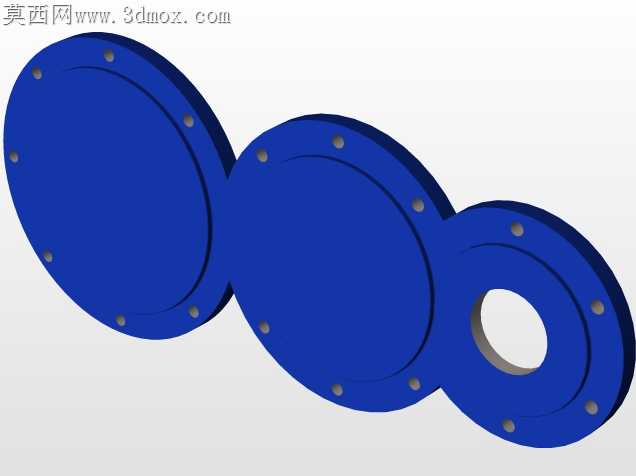

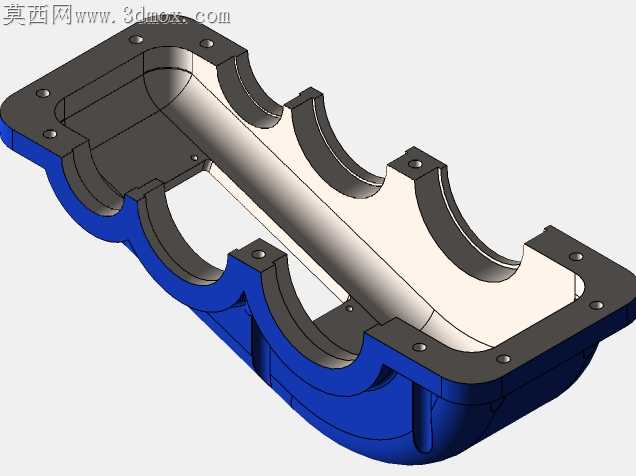

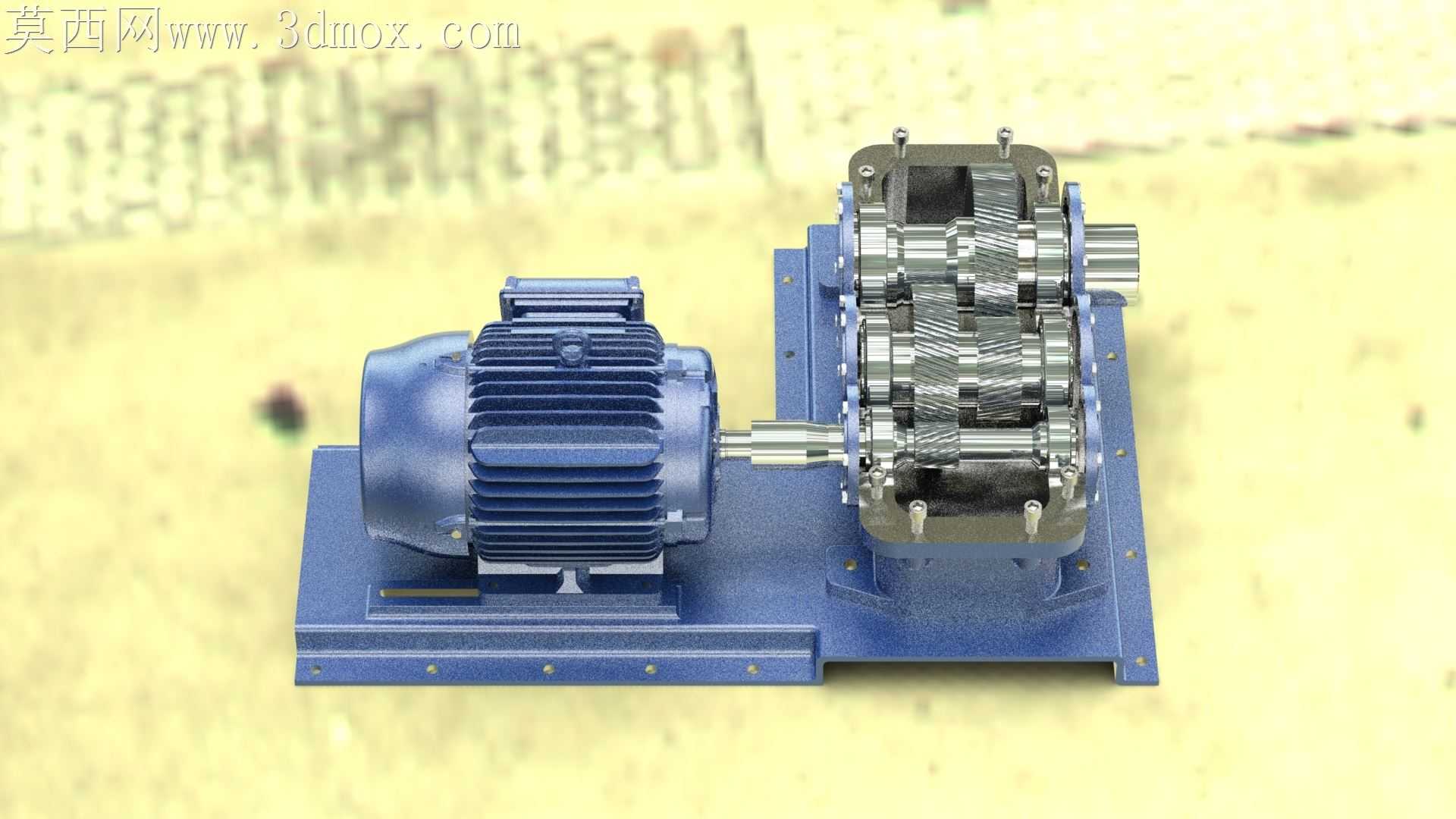

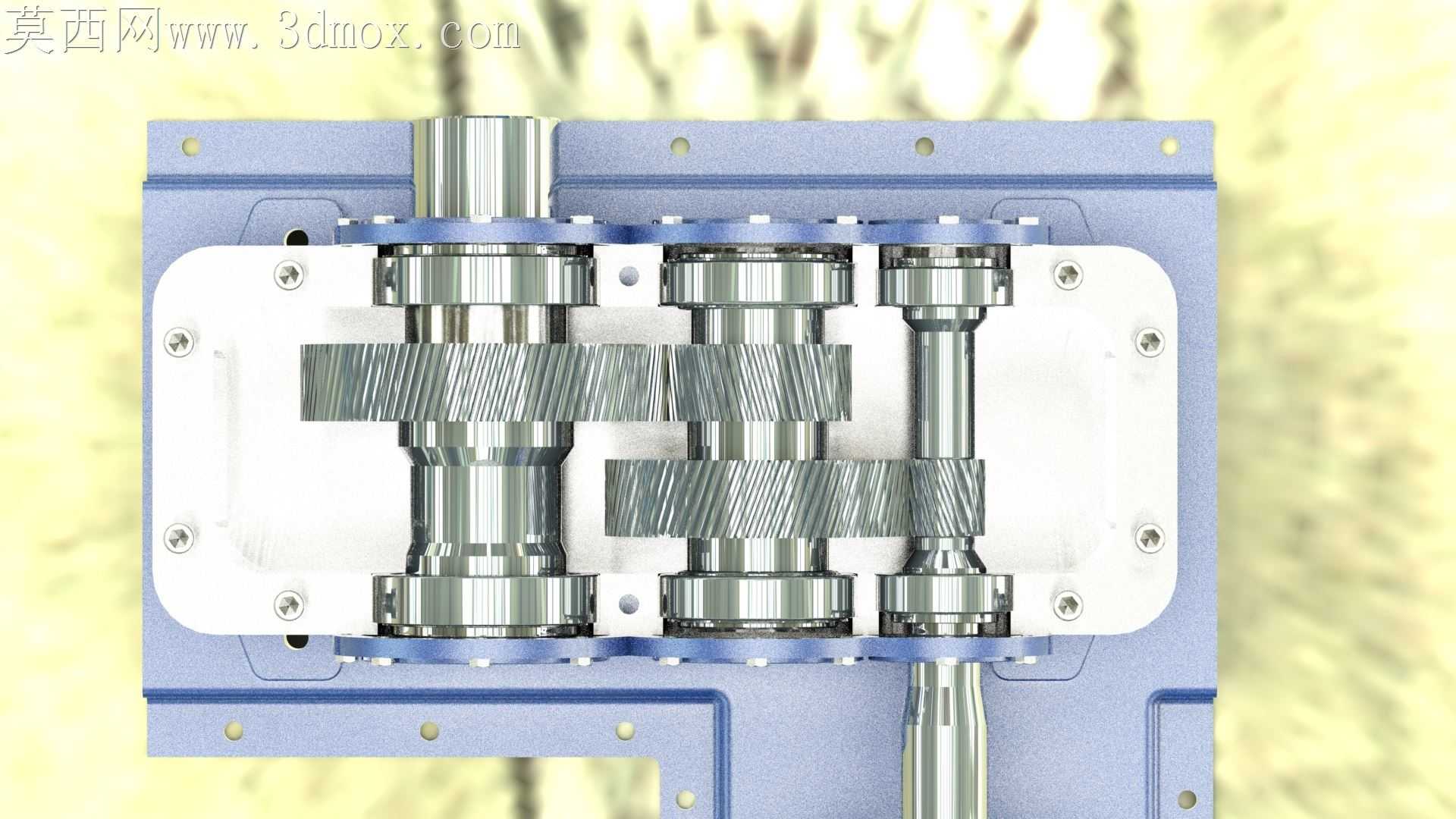

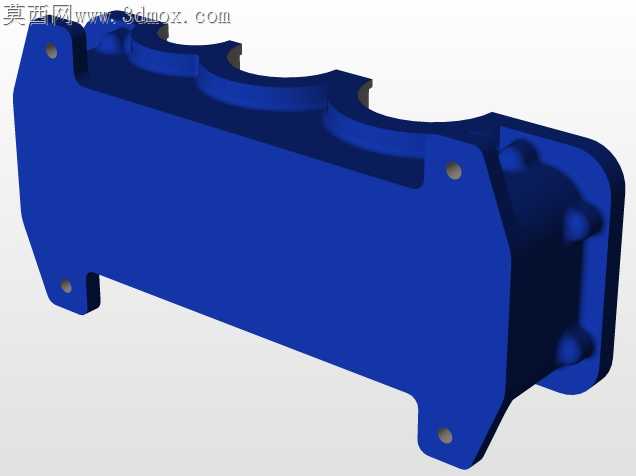

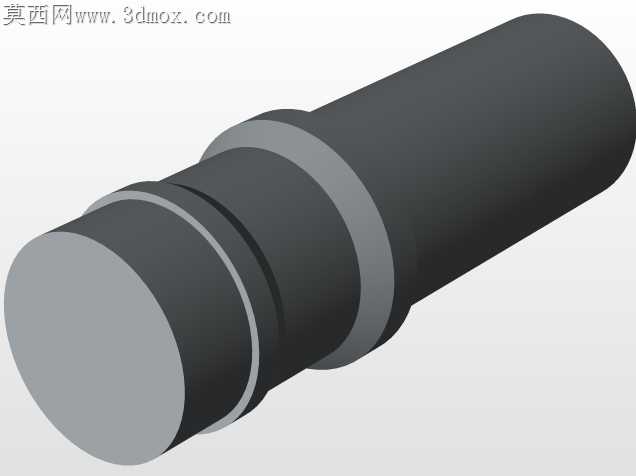

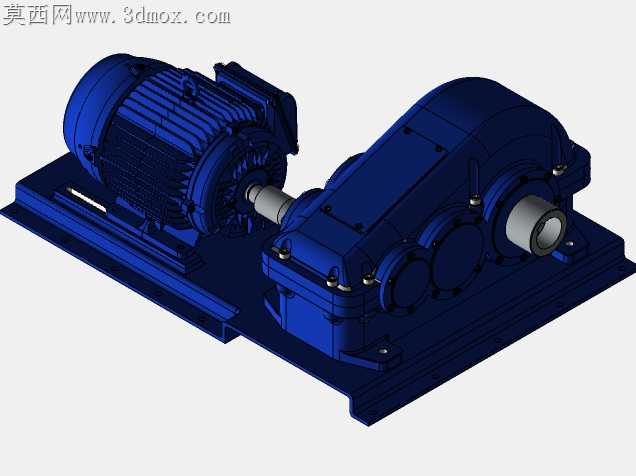

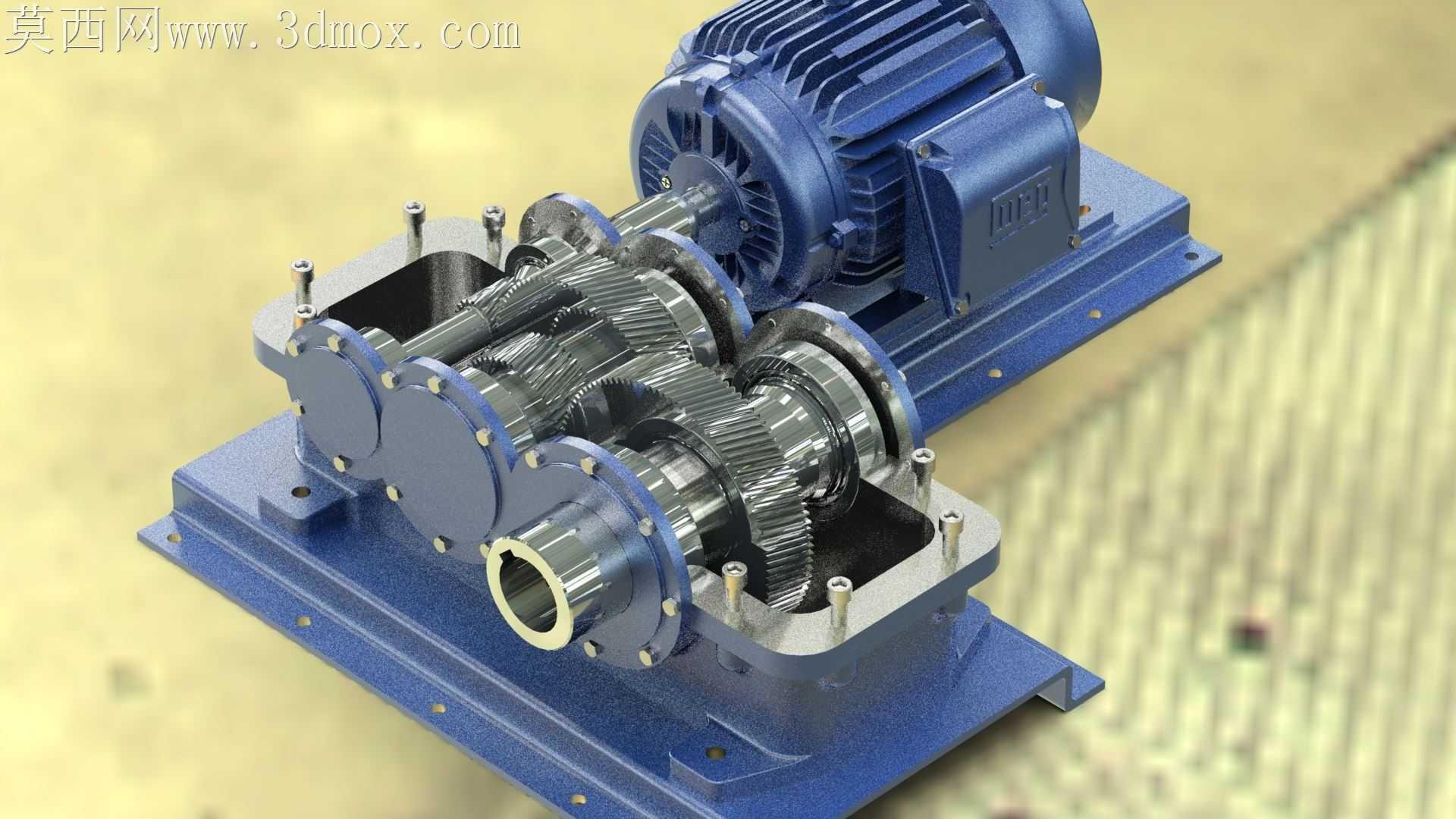

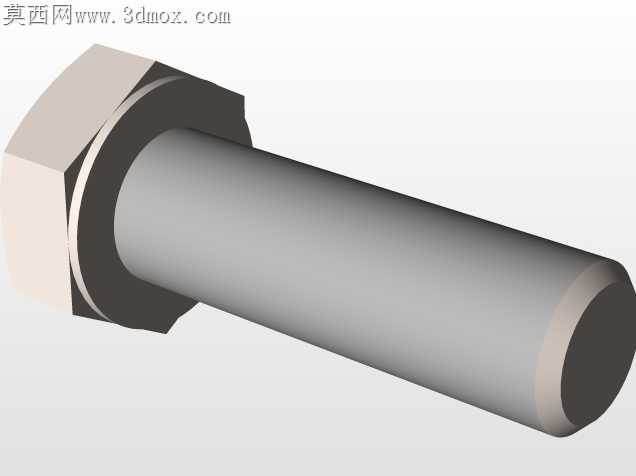

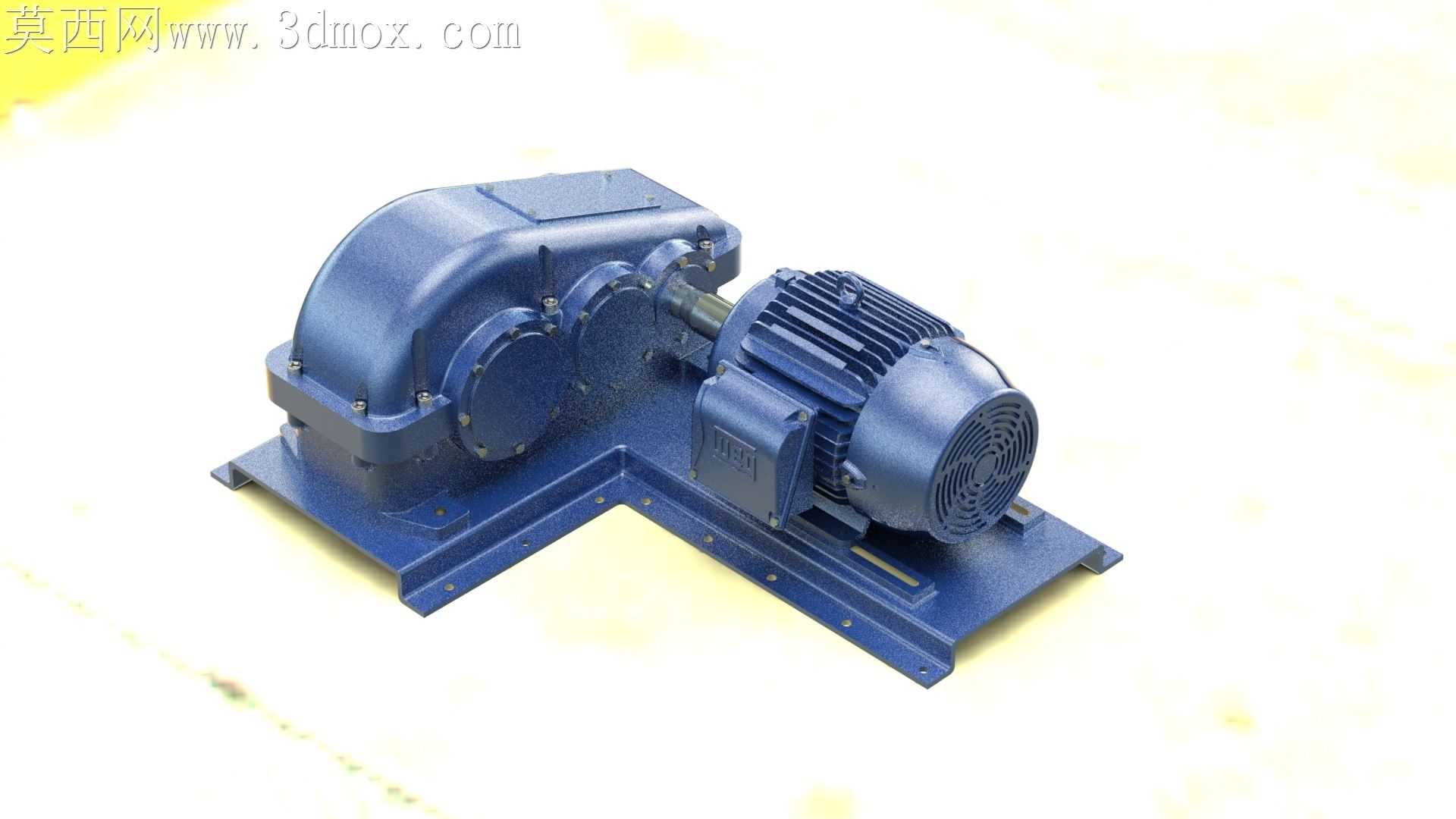

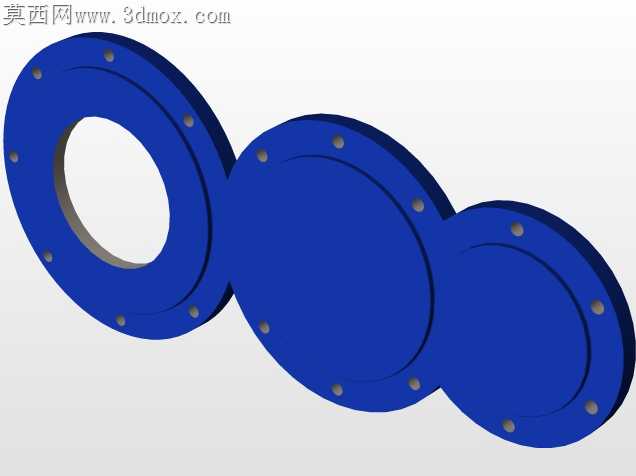

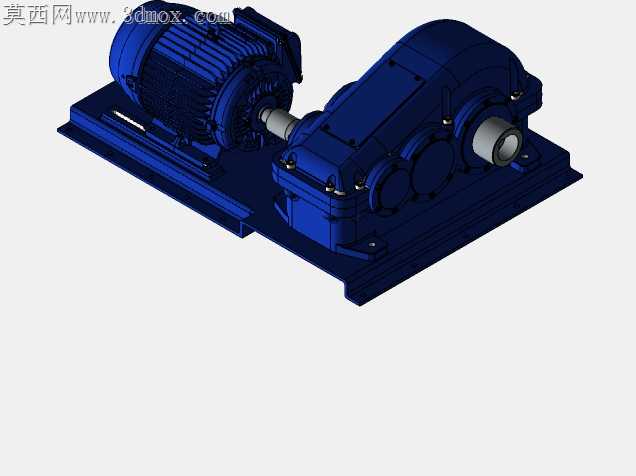

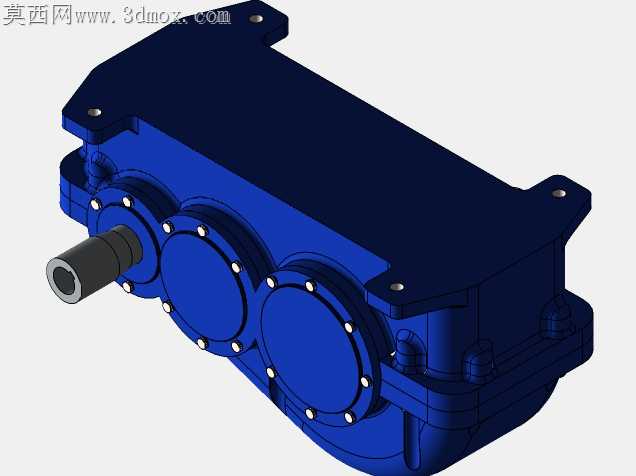

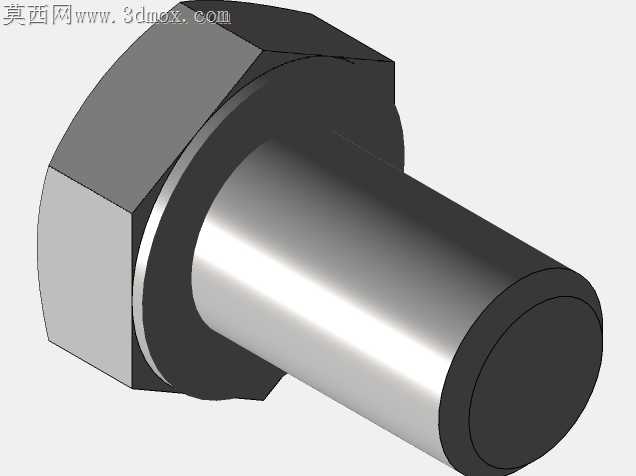

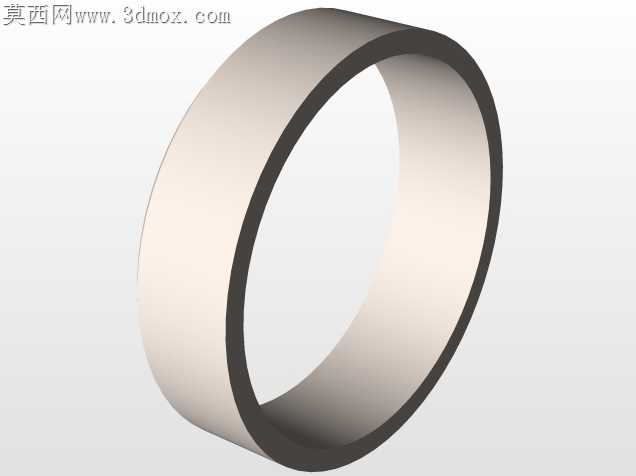

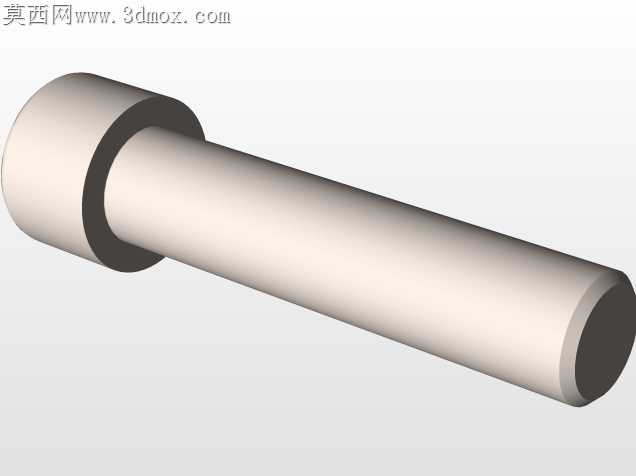

车间里常规同轴减速箱跑满半年拆检,常能看到高速轴轴承位磨出亮带、齿轮啮合偏载啃出的点蚀坑,根源多是装配时同轴度公差留得太死,箱体加工的形位误差累计后,轴系运转时别劲发热。这套齿轮马达的结构设计,从装配逻辑出发把这些现场踩过的坑都揉进了细节里。箱体剖分面的定位销孔没有按常规对称布置,而是偏置在轴承座旁32mm处,合箱时能直接把轴承孔的错位量压在0.02mm以内,不用反复刮研剖分面找正,装配钳工不用再靠塞尺一点点蹭间隙。端盖和箱体的配合止口做了1:50的小锥度,压装时不会因为止口边缘的毛刺卡偏,拆检时用撬棍轻轻一别就能取下,不会像直口止口那样锈死之后拆端盖把箱体撬出豁口。高速级斜齿轮的轮毂做了偏心卸荷槽,不是整圈等厚结构,啮合时产生的轴向力能通过轮毂的微变形抵消一部分,不用把轴承选得过大来扛额外轴向载荷,端盖的密封槽也留了0.3mm的压缩余量,O型圈压入后不会因为轴系窜动磨出缺口。输出轴的轴肩没有做直角过渡,而是留了R2的圆角,键槽端部开了应力释放孔,频繁正反转时不会在轴肩位置攒出疲劳裂纹。箱体内壁靠近齿轮啮合区的位置铸了两道导油筋,齿轮甩起来的润滑油能顺着筋直接流到轴承位,不用额外加甩油环,低速运转时也能保证轴承润滑到位,不会出现干磨烧轴承的问题。电机和减速箱的连接法兰做了止口嵌套设计,电机轴和高速轴的对中不用打表找正,法兰扣上螺栓拧紧就能保证同轴度,现场更换电机时不用拉着百分表调半天,普通运维人员就能完成更换。所有螺栓的过孔都做了沉头锪平,螺栓拧紧时不会因为接触面倾斜产生附加应力,长时间运转后螺栓不会因为应力疲劳松脱。齿轮的齿端做了15度的倒角,装配时不用反复盘车对位,齿轮滑入啮合位置时不会磕伤齿顶,装配效率能提三成以上。箱座底部的安装脚做了通长的加强筋,不是单点凸台结构,用地脚螺栓固定时不会因为安装面不平把箱座拉变形,保证轴系始终处于水平状态,不会因为箱体变形导致齿轮偏载。
