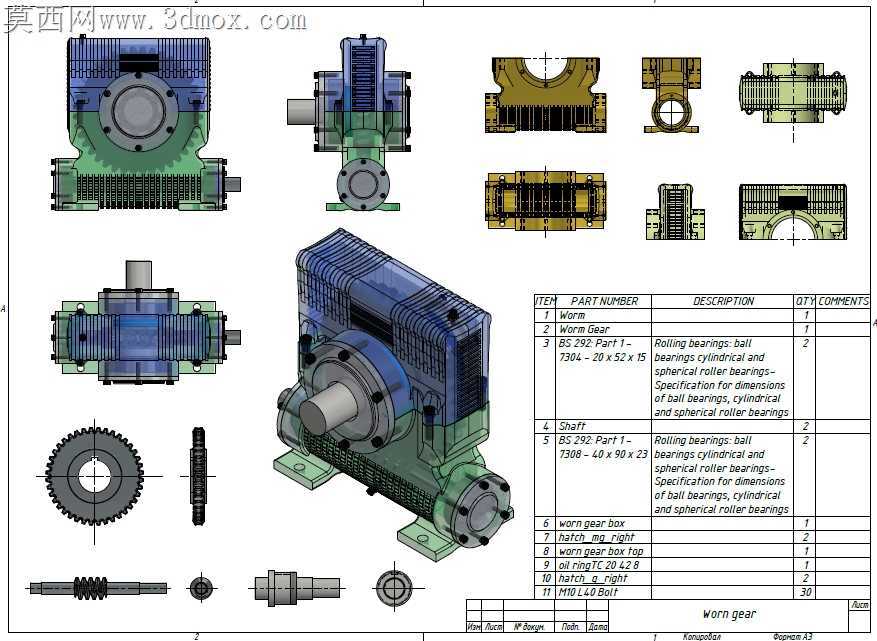

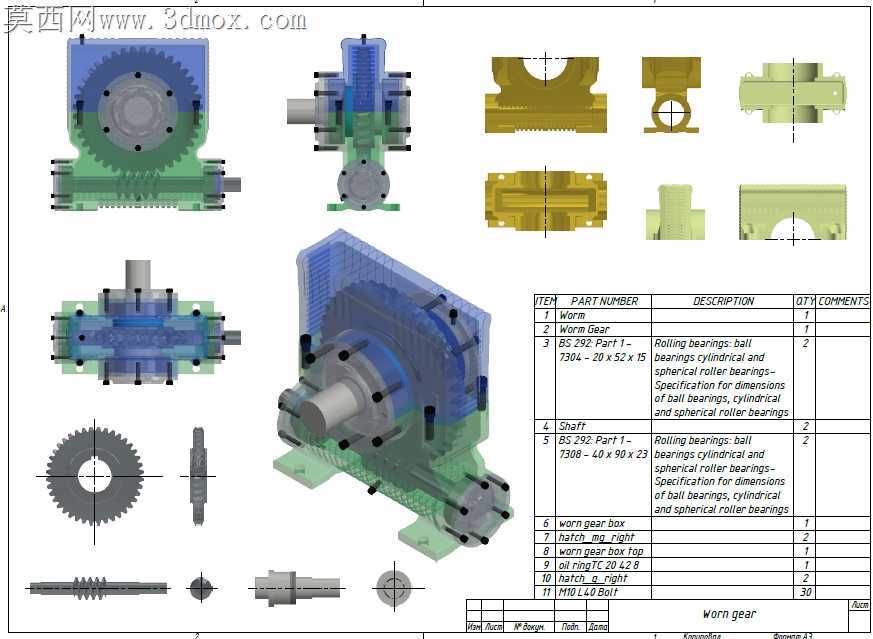

蜗轮蜗杆减速箱结构细节三维设计

车间里常规蜗轮减速箱装配时最常出问题的，就是蜗杆轴端轴承位同轴度偏差带来的啮合异响，很多测绘复刻的箱体只抄外形尺寸，忽略了轴承安装孔与蜗轮轴孔的空间垂直公差，装完跑合不到三小时就出现齿面偏磨，铜蜗轮齿面局部磨损量超差直接报废。这套结构在设计时把箱体剖分面的定位销孔位置做了偏移调整，不再沿用传统对称布置，销孔中心距轴承座外缘留出足够的加工让刀空间，镗孔时刀具不用反复退刀避让夹具，一次装夹就能完成两侧轴承孔的精加工，孔位同轴度能稳定控制在0.02mm以内，不用后续二次修配。箱体内壁靠近蜗轮啮合区的位置做了弧形导油筋，不是随便加的凸起结构，筋条高度顺着蜗轮旋向倾斜，蜗轮转动带起的润滑油会顺着筋条导流到蜗杆两端的轴承位置，不用额外加装甩油环，低速重载工况下轴承不会出现缺油干磨，之前老结构跑半小时轴承端盖就发烫，现在连续跑合四小时端盖温度稳定在室温加15度的合理区间。蜗杆轴的伸出端密封槽做了阶梯式设计，不是常规的单槽结构，外侧槽装防尘毡圈，内侧槽装骨架油封，两道密封之间留出微小的存脂空间，装配时在空间里抹上少量锂基脂，车间多粉尘的环境下，粉尘不会顺着轴颈缝隙钻进箱体污染润滑油，之前单密封结构用三个月油液就发黑，现在换油周期能拉长到半年以上。蜗轮齿圈和轮毂的连接位没有用普通平键，而是做了对称分布的两个楔形键槽，键槽侧面带1:100的锥度，压装后齿圈不会因为频繁正反转出现松动滚键，之前普通平键连接的结构，频繁换向工况下键侧容易压溃，齿圈和轮毂出现相对窜动，直接打坏啮合齿面。箱盖顶部的透气塞安装座做了加高处理，座孔内部加了简易的挡油网，减速箱长时间运行油温升高，箱内空气排出时不会带着油雾喷出来，车间地面不会出现滴漏的油迹，日常巡检不用频繁清理设备周边的油污。观察窗的安装面做了0.5mm的沉台，视窗玻璃嵌进去之后四周打密封胶，不会因为箱体振动出现玻璃松动漏油，之前平齐安装的视窗经常因为密封胶涂覆不均匀出现渗油，每次换油都要重新打胶密封。所有连接螺栓的过孔都做了锪平处理，螺栓头贴合面平整，拧紧的时候不会出现螺栓偏斜，箱盖和箱体的结合面受力均匀，不用在结合面涂厚厚的密封胶，涂一层薄的密封胶就能实现完全密封，后期拆解维护时不用费劲刮除结合面上残留的旧胶。
