透明剖视蜗轮蜗杆减速箱结构设计

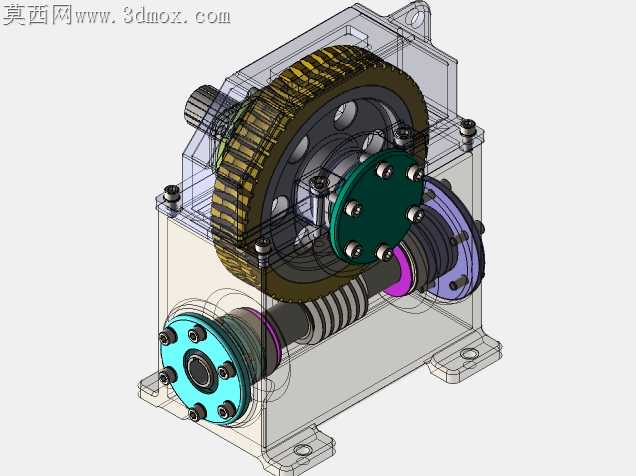

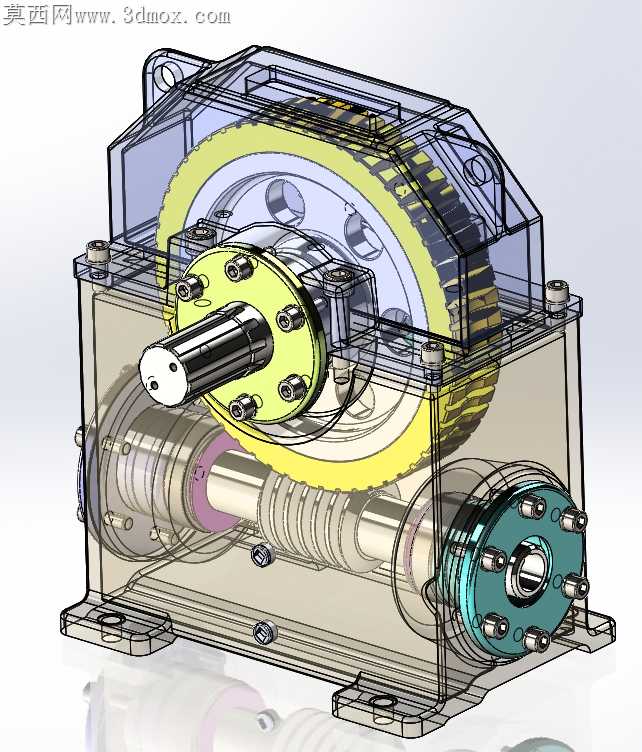

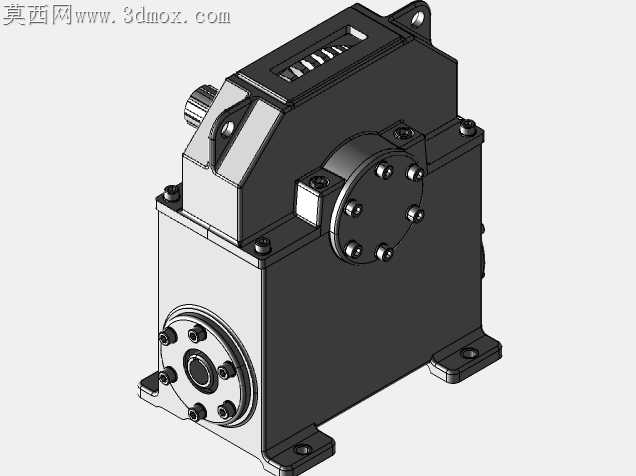

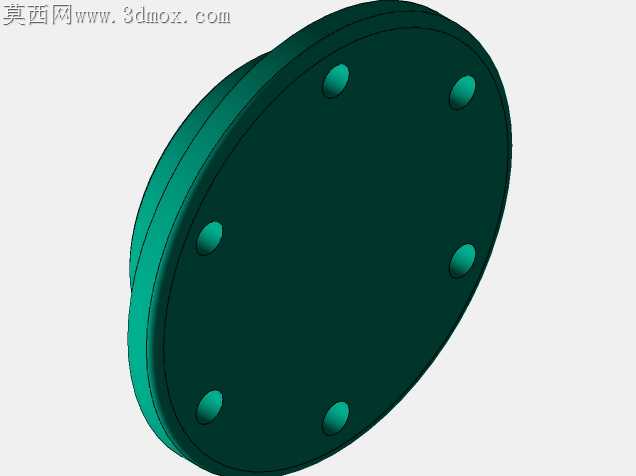

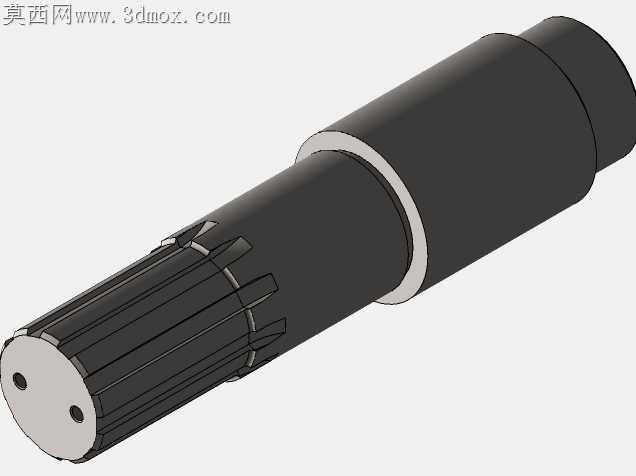

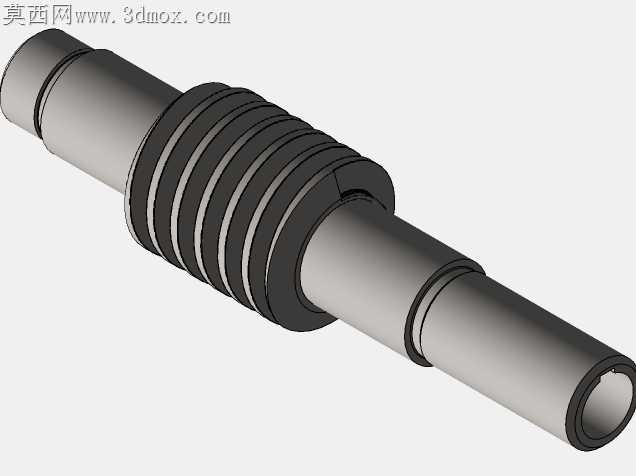

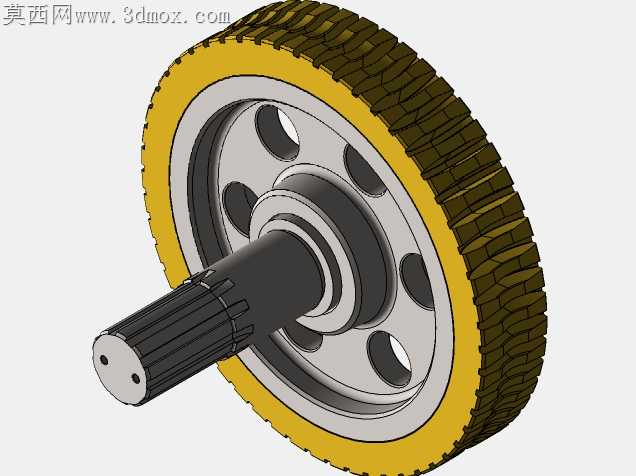

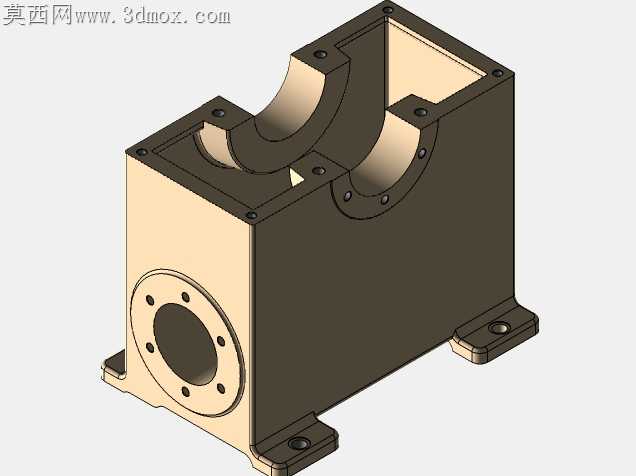

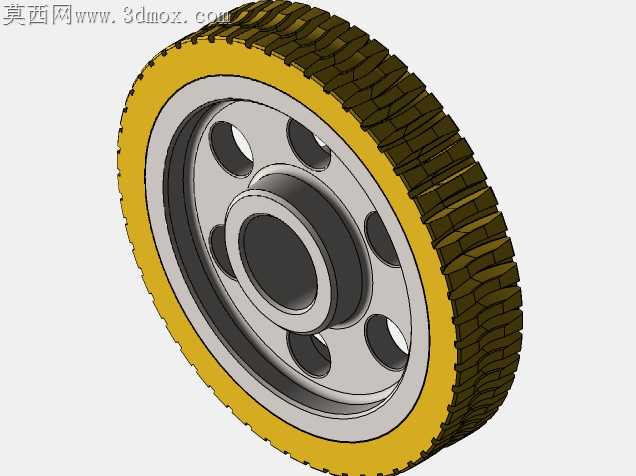

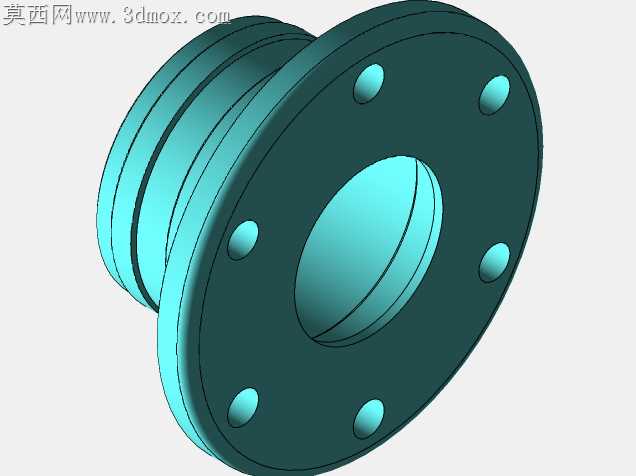

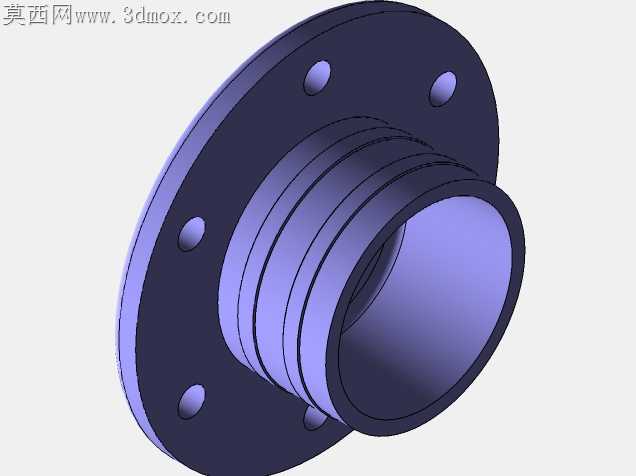

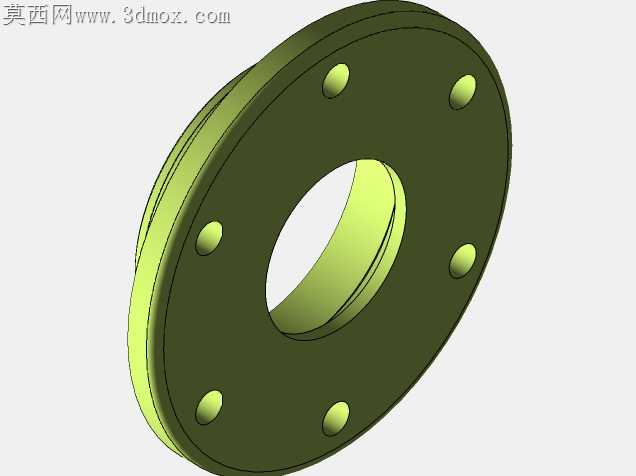

常规闭式蜗轮蜗杆传动在车间实际装配时，最容易被忽略的就是啮合侧隙的调整余量，很多新手做结构时直接把轴承座孔位做死，等现场装完才发现蜗轮副啮合偏载，跑合不到半小时齿面就出现局部胶合痕迹。这套剖视结构把两端端盖的止口做了0.15mm的轴向调整余量，装配时可以通过增减紫铜垫片的厚度，微调蜗杆的轴向窜动量，让蜗轮齿面的接触斑点刚好落在齿高中部位置，不用反复拆修箱体镗孔。箱体的结合面没有做满幅的密封胶槽，只在轴承孔周边开了窄槽，既避免密封胶被挤压进轴承滚道造成润滑脂污染，又能减少加工时的铣削工作量，合箱时用0.1mm的青稞纸垫就能满足IP54的密封要求，比满涂密封胶的结构后期拆检方便太多。输出轴的法兰端特意做了卸荷槽，键槽的端部留了2mm的退刀空隙，不会因为铣键槽时的应力集中，在重载启停时出现轴头断裂的问题。透明剖视的展示方式能直接看到内部蜗轮的齿圈是用铜合金材质，轮芯用结构钢做过盈配合连接，比整体铜蜗轮的成本低近40%，过盈量控制在0.08-0.12mm之间，常温压装就能满足扭矩传递要求，不用额外打骑缝销，减少了装配工序。蜗杆的支撑端用了一对圆锥滚子轴承背对背安装，能同时承受径向力和轴向的传动冲击力，轴承外圈和箱体孔的配合选了H7/k6的过渡配合，既不会因为配合过紧导致装配时敲坏轴承，也不会因为间隙过大跑外圈造成孔位磨损。箱体内腔的底部特意做了倾斜的回油槽，蜗轮转动带起的润滑油会顺着槽流回油池，不会在端盖位置积油造成渗漏，观察油位的视镜孔位置刚好对准油池的最高和最低油位线，不用拆箱就能判断润滑油量是否合适。所有紧固件的沉孔深度都做了统一规范，螺栓拧紧后端面和沉孔端面齐平，不会出现凸台刮碰外接设备的问题，吊环孔的位置刚好在箱体重心的正上方，车间吊装时不会出现倾斜侧翻的隐患。
