六轴关节式工业机械臂结构设计

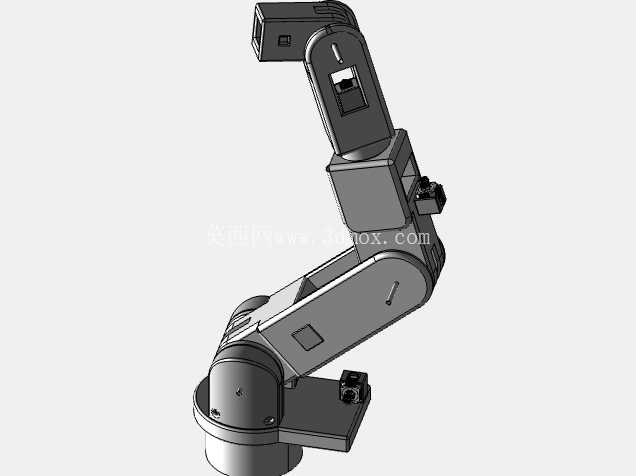

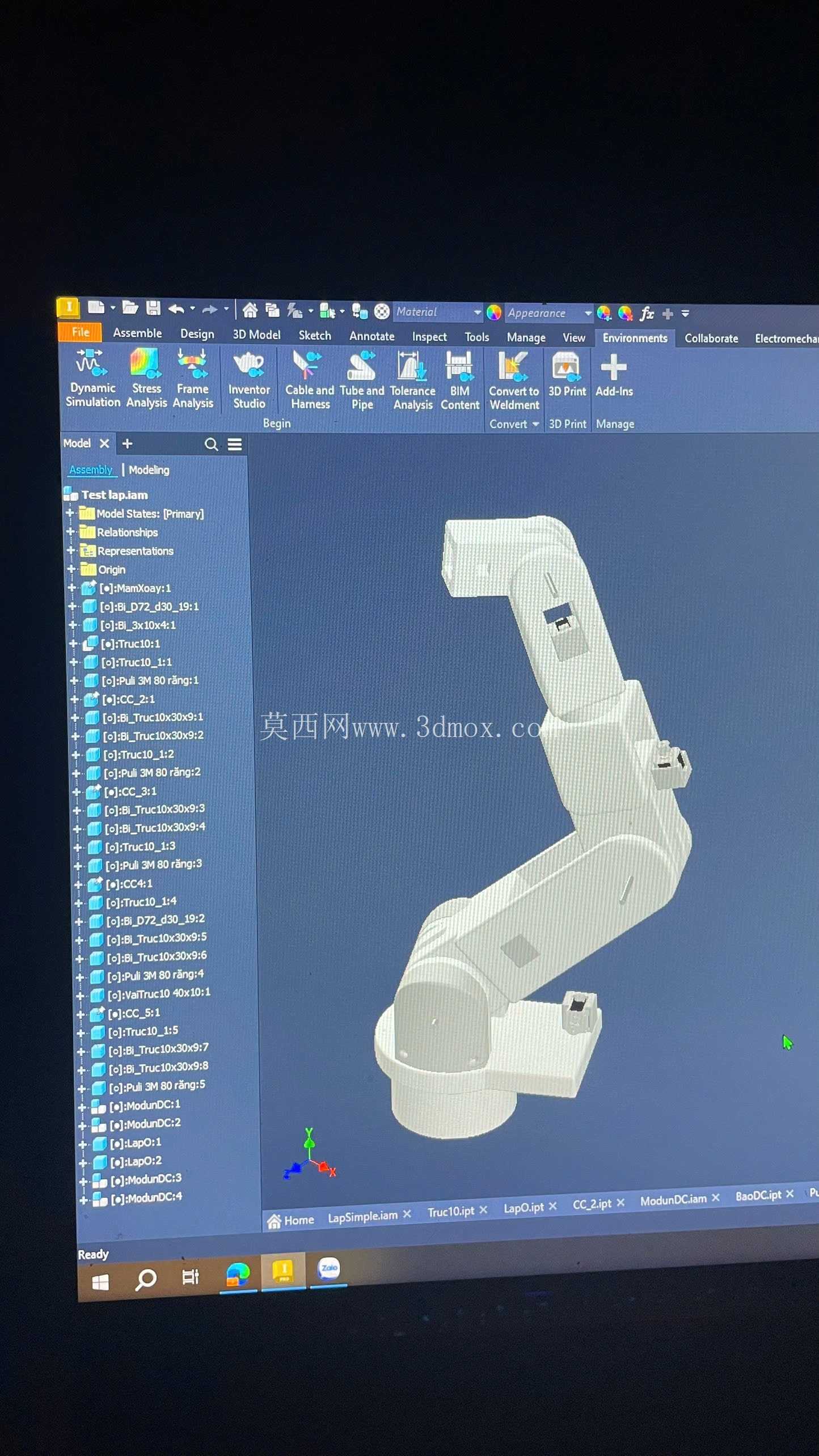

　　这款六轴关节机械臂的结构设计，核心围绕多工位柔性作业场景的适配需求展开，在3C电子装配、小型零部件上下料、轻载焊接辅助、实验室精密移载等场景中，这类臂展覆盖1米以内作业半径的六轴结构，能够覆盖水平回转范围内的任意空间点位，弥补传统直角坐标机械手姿态调整能力不足的短板。从结构布局来看，底座采用回转支承承载结构，承担整机的重量负载与第一轴水平回转的扭矩传递，底座安装面预留了标准的螺栓固定孔位，可直接适配常见的设备机台台面、地面安装基座的安装孔距，安装边界的设计充分考虑了现场改造的兼容性，不需要额外定制过渡连接板即可完成固定。

　　大臂与底座的连接关节为第二轴俯仰轴，采用交叉滚子轴承作为回转支撑，能够同时承受径向、轴向载荷与倾覆力矩，保证大臂俯仰动作时的结构刚性，避免末端负载下的形变抖动。小臂与大臂连接的第三轴同样为俯仰结构，配合第四轴的小臂回转、第五轴的腕部俯仰、第六轴的末端法兰回转，六个自由度的组合可以让末端执行器到达作业范围内任意角度的点位，哪怕是工件侧面、倾斜面的装配、涂胶、抓取作业，都能调整到合适的作业姿态，不存在作业死区。设计过程中，各关节的走线采用内部中空走线结构，所有动力线缆、信号线缆都从关节内部的穿线孔排布，避免外部走线在机械臂往复回转过程中出现线缆缠绕、磨损的问题，同时也能减少外部线缆对作业空间的占用，避免臂体动作时线缆剐蹭周边设备。

　　各关节的传动结构采用谐波减速器搭配伺服电机的组合，在保证传动精度的同时，尽可能压缩关节部位的外形尺寸，让整体臂体结构更紧凑，减少动作过程中的空间占用，哪怕是在狭小的设备内部工位，也能完成灵活的姿态调整。末端法兰采用标准的工业机械臂接口尺寸，可快速适配夹爪、吸盘、焊枪、涂胶头等不同的执行末端，不需要额外加工转接件，缩短现场换型的调整周期。从负载能力来看，这款结构的设计额定负载为5kg，完全覆盖小型零部件搬运、精密装配的负载需求，各臂段的壁厚设计经过刚度校核，在满负载、最大臂展的工况下，末端的静态形变量控制在0.1mm以内，能够满足精密装配作业的精度要求。关节处的密封结构采用迷宫式密封设计，可阻挡车间环境中的粉尘、切削液雾气进入关节内部，保护内部的传动部件与电气元件，延长设备的维护周期，适配一般工业车间的作业环境，不需要额外加装防护外罩即可稳定运行。在安装边界的设计上，整机回转时的最大外轮廓直径控制在底座直径的1.2倍范围内，现场布局时只需要预留出臂展长度加安全距离的作业空间即可，不需要额外扩大设备安装区域，能够帮助用户压缩生产线的占地空间，提升车间的空间利用率。

　　各轴的运动行程设计经过反复校核，第一轴可实现±180度水平回转，第二轴大臂俯仰范围覆盖-90度到+120度，第三轴小臂俯仰范围覆盖-120度到+150度，第四轴小臂可实现±360度回转，第五轴腕部俯仰范围覆盖-180度到+180度，第六轴末端法兰可实现±360度回转，全行程范围内不存在结构干涉，哪怕是贴近底座安装面的低位作业点位，也能顺利到达，不存在作业盲区。臂体的外形采用流线型设计，没有突出的棱角与外置结构件，动作过程中不会勾挂周边的管线、工件，提升设备运行的安全性。
