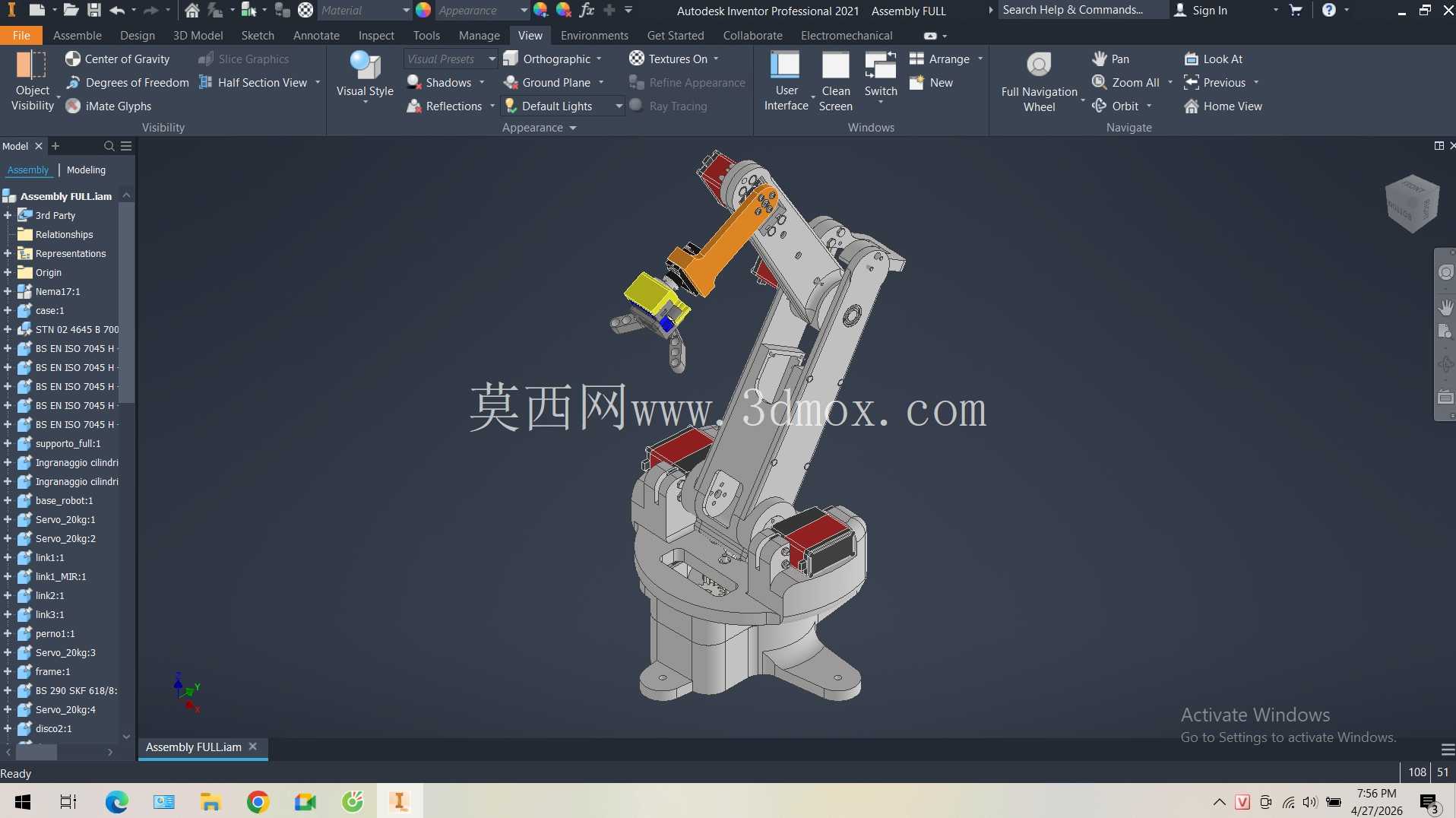

五自由度关节型工业机械臂结构设计

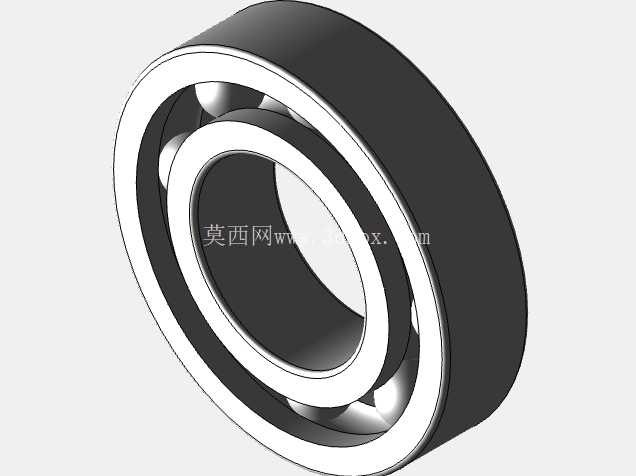

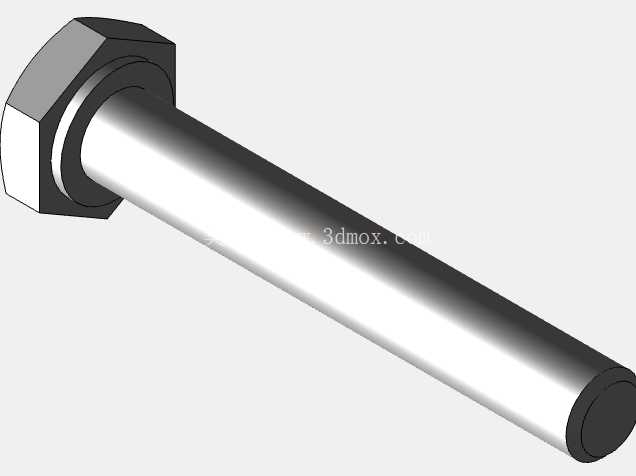

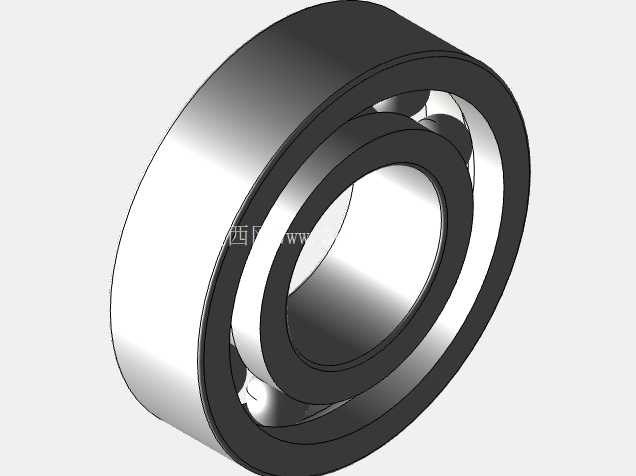

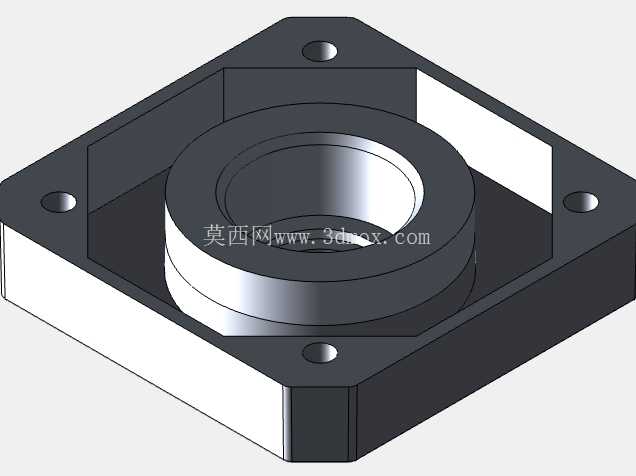

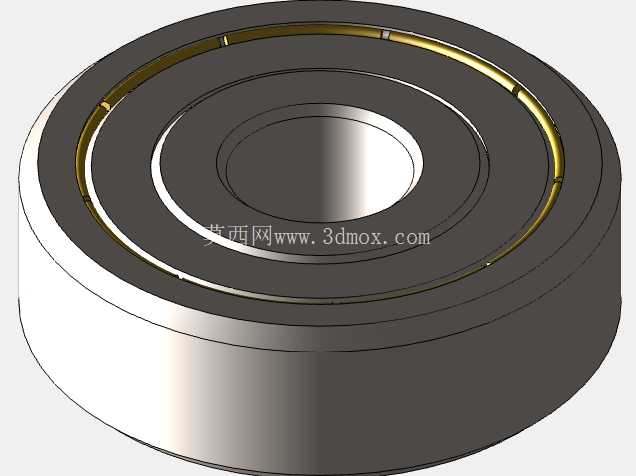

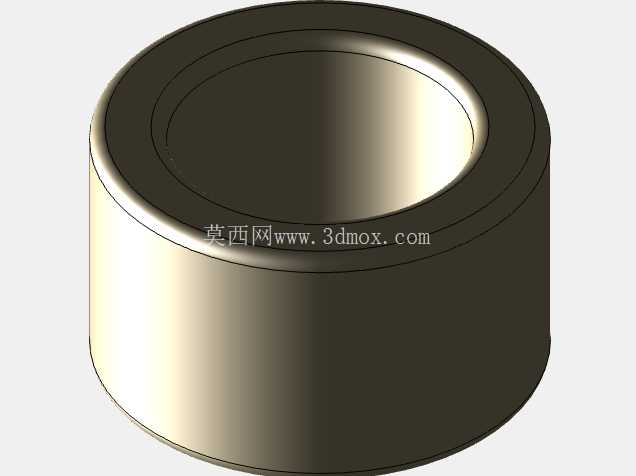

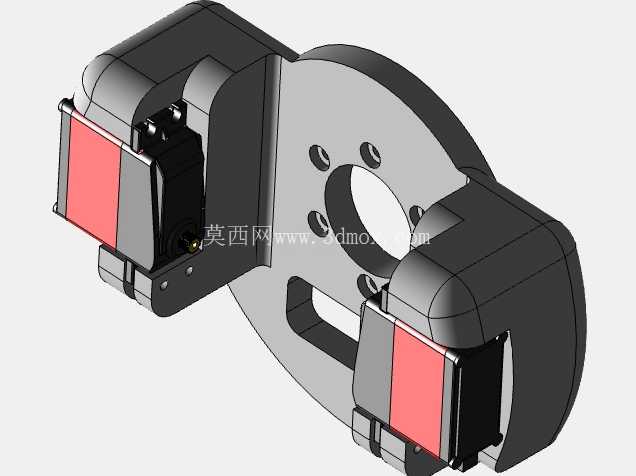

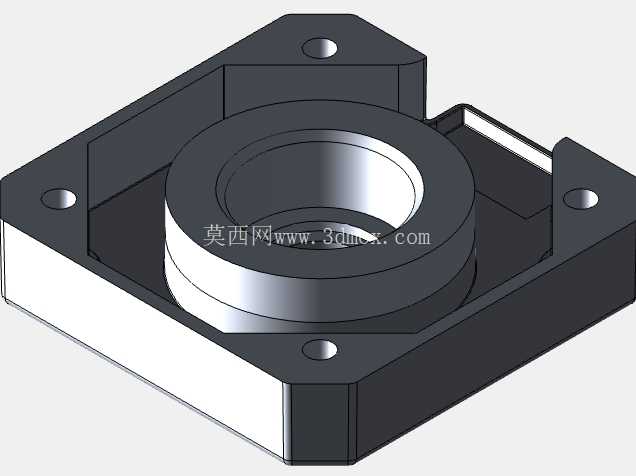

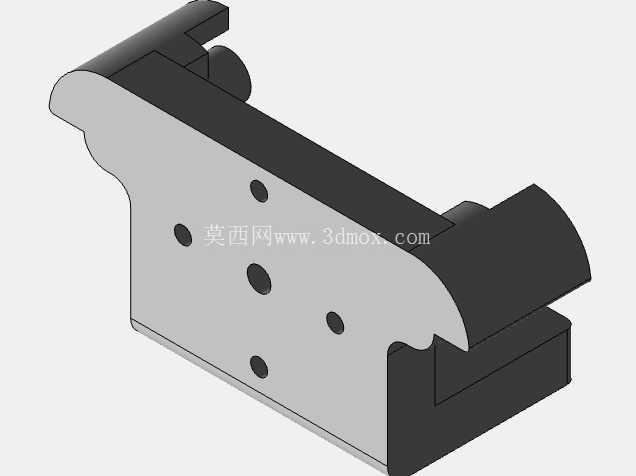

这款五自由度关节型机械臂的结构设计，核心面向3C电子小件搬运、精密铸造件上下料、轻量喷涂工位的作业需求，在结构选型阶段就放弃了冗余的第六轴转动设计，针对作业半径覆盖范围内的平面搬运、姿态翻转类场景做了结构优化，相比六轴同负载机型，关节传动链更短，重复定位精度的保持性更优，日常维护的拆检点也更少。从实际落地的工况适配来看，这类五自由度构型的机械臂，在压铸车间的铸件取件工位适配性极强，安装底座采用法兰式固定结构，底座安装孔位按照常见的压铸机周边工装平台的安装间距做了适配，不需要额外做过渡转接板就能直接固定在设备侧方的安装支架上，底座回转支承的选型预留了足够的倾覆力矩余量，即使臂展完全伸至最大作业半径，夹取额定负载的铸件时也不会出现底座晃动的问题。

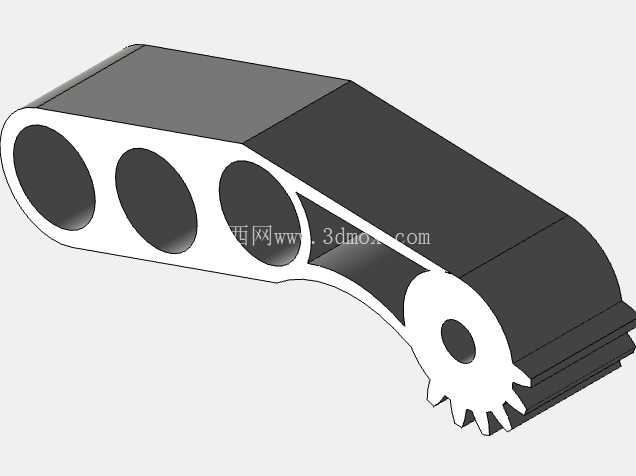

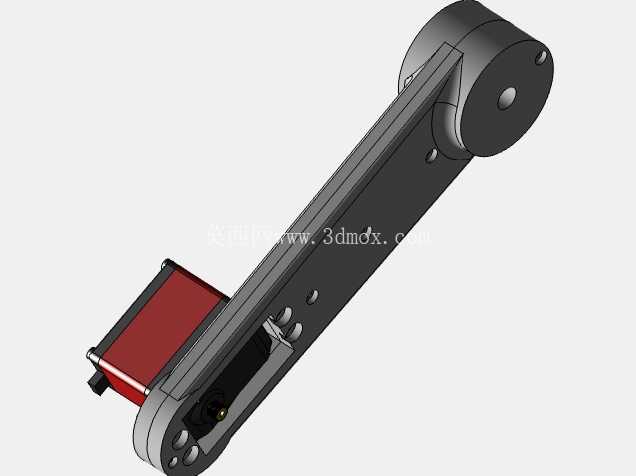

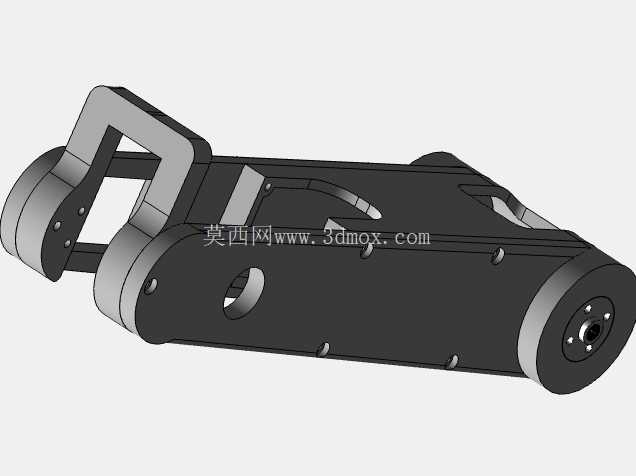

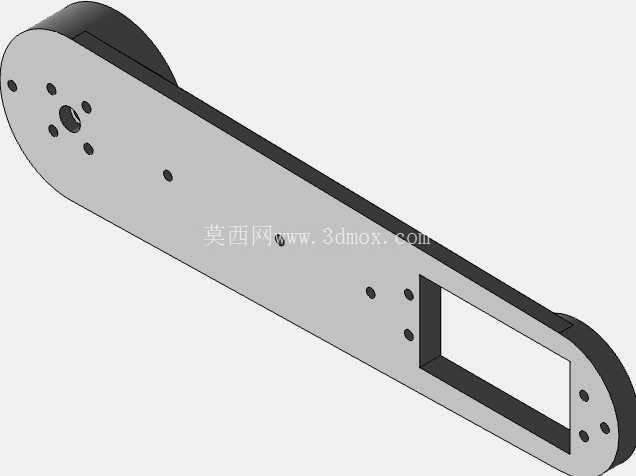

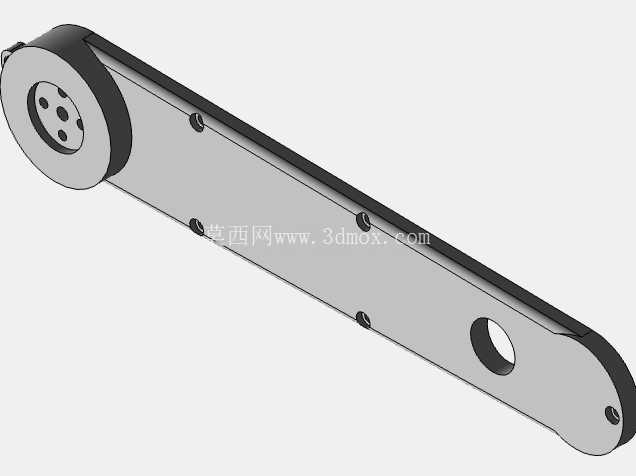

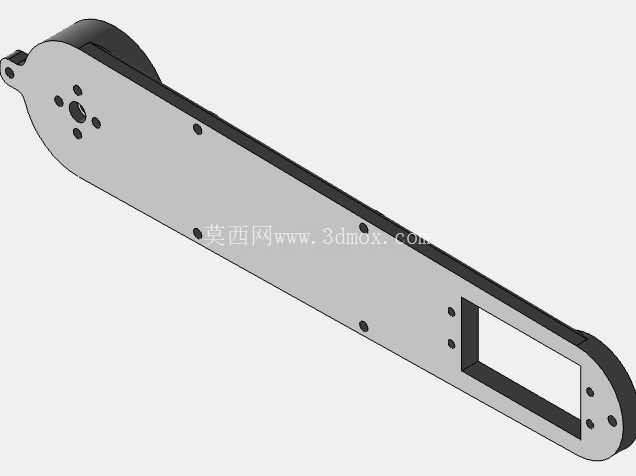

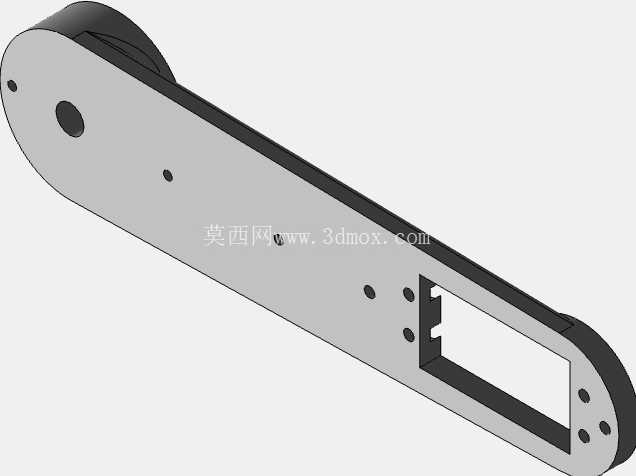

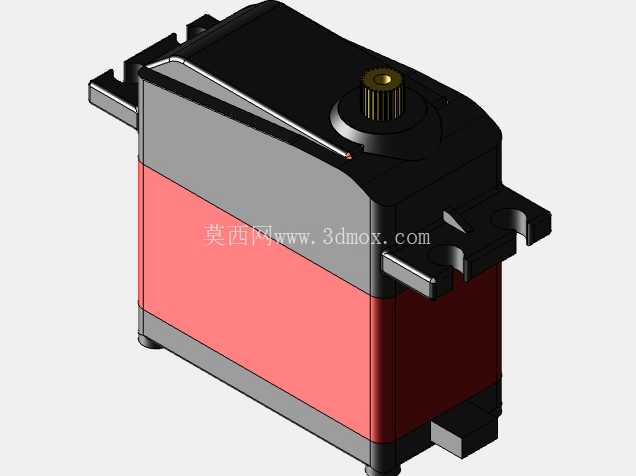

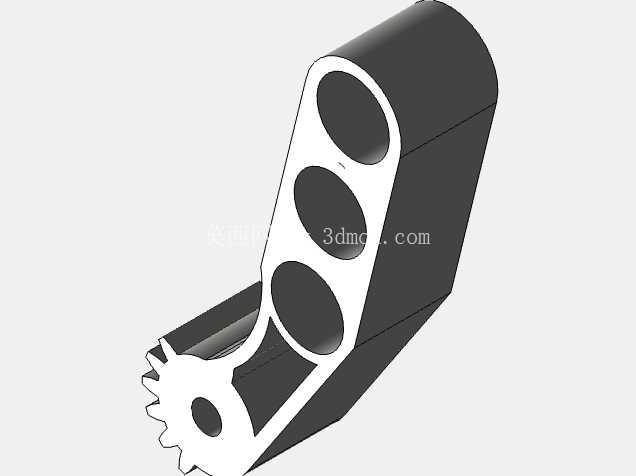

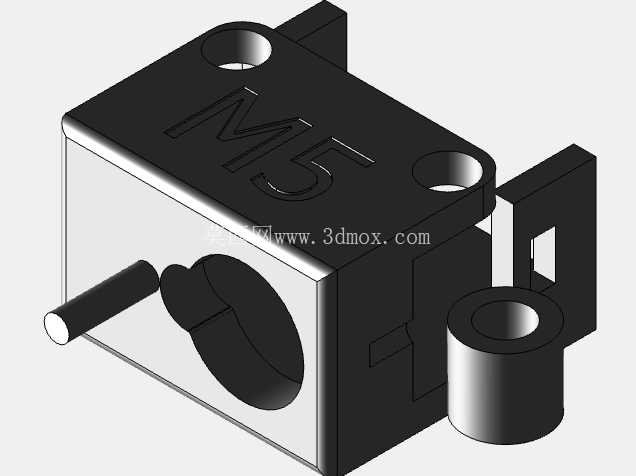

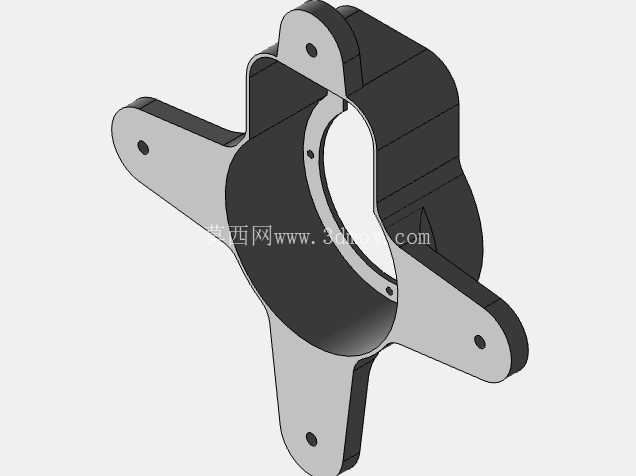

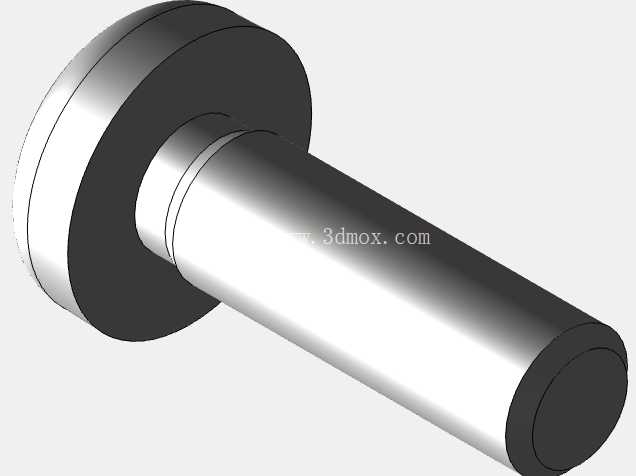

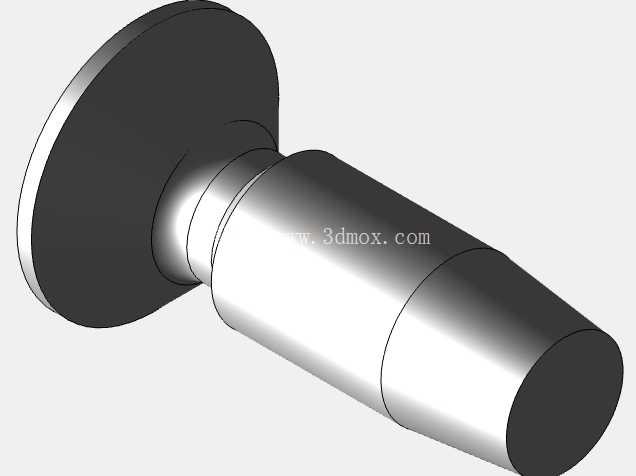

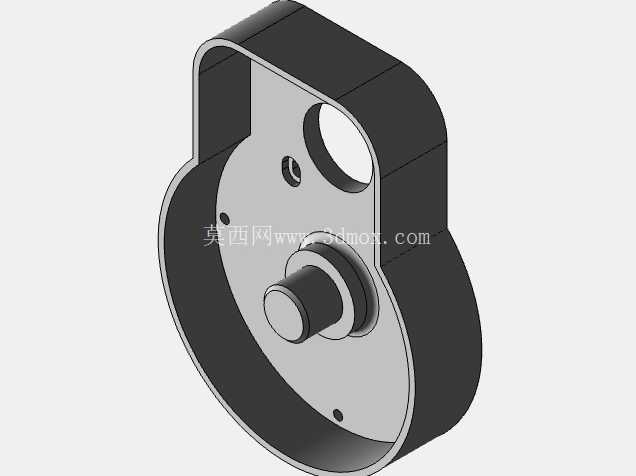

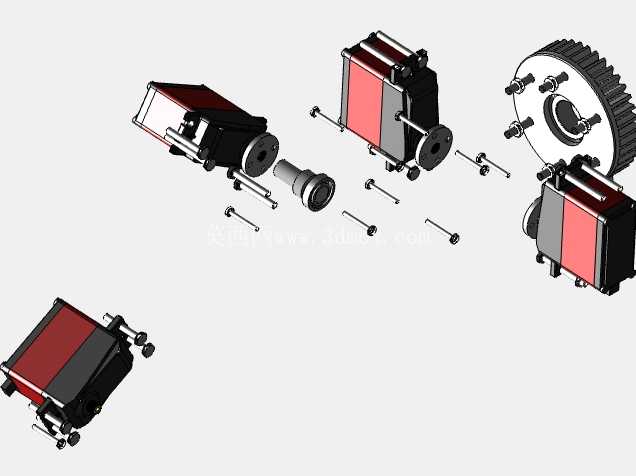

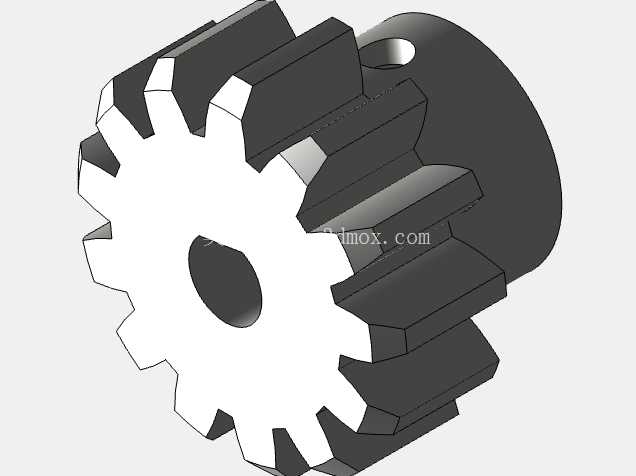

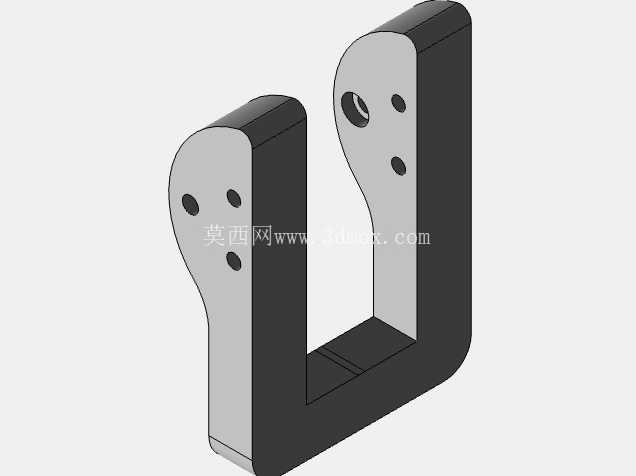

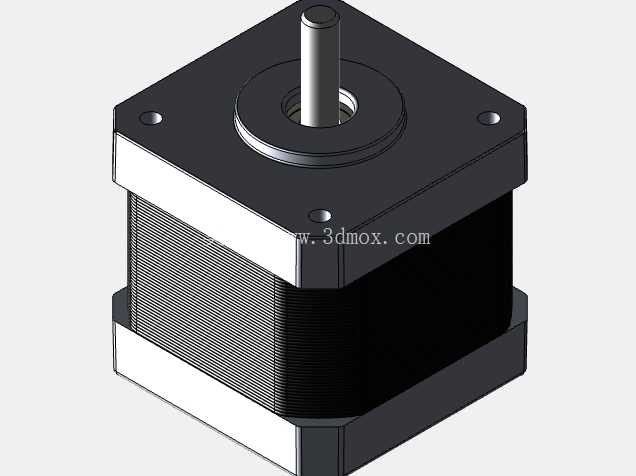

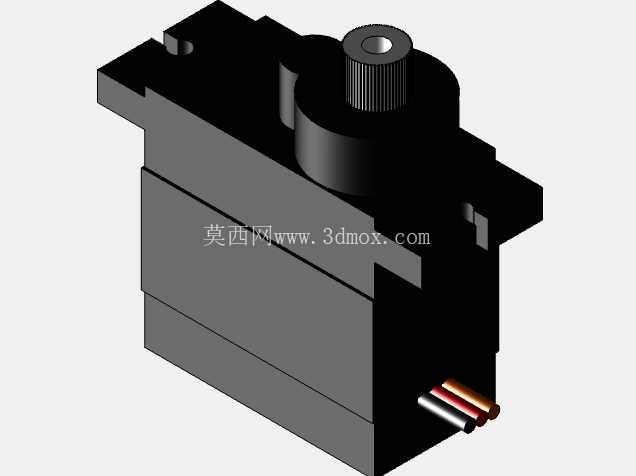

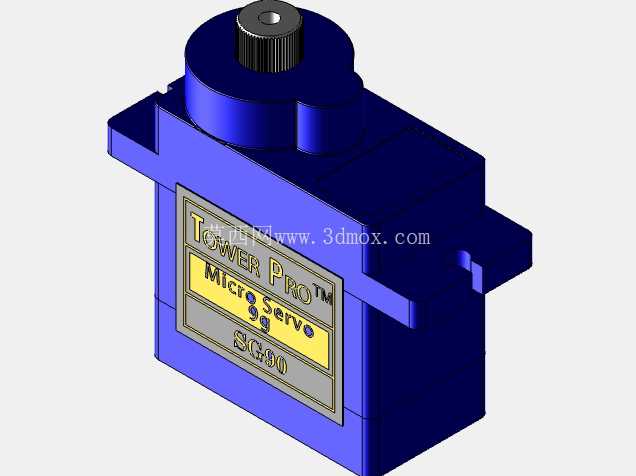

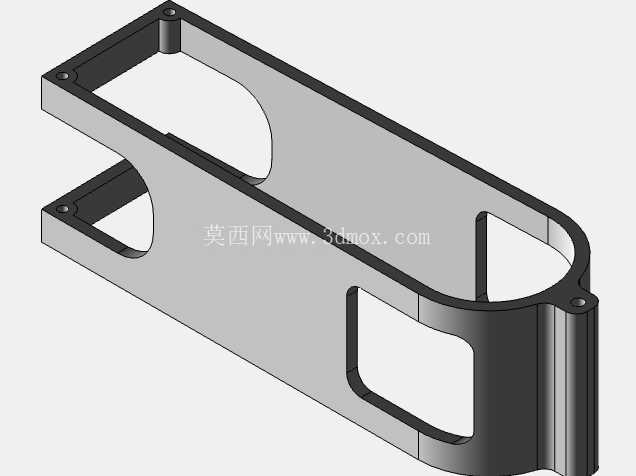

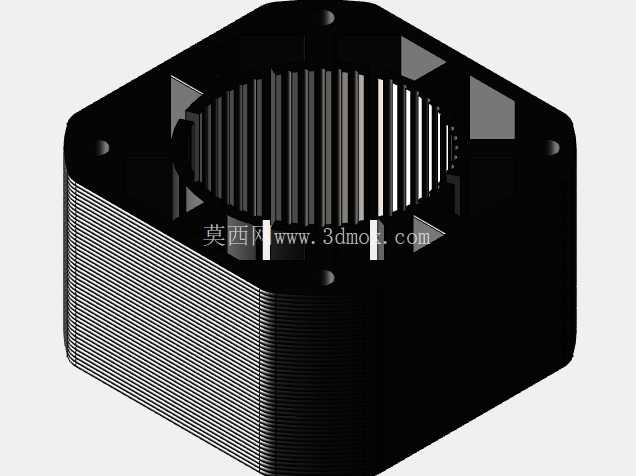

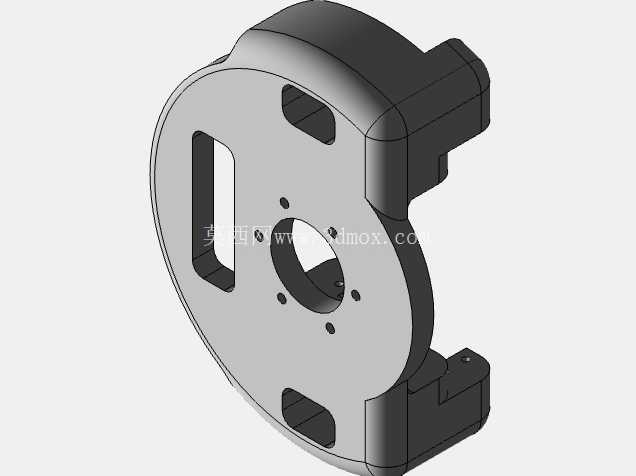

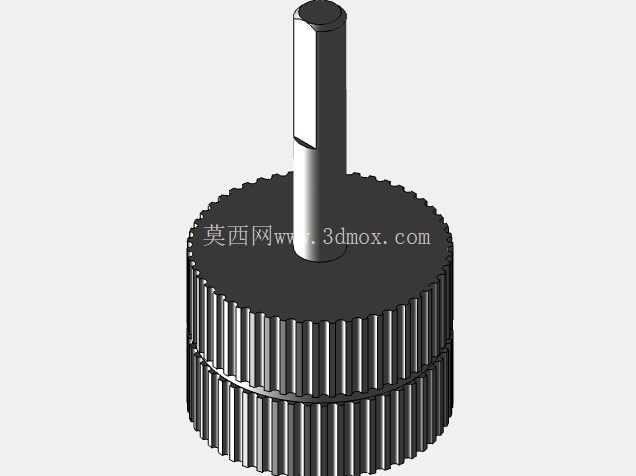

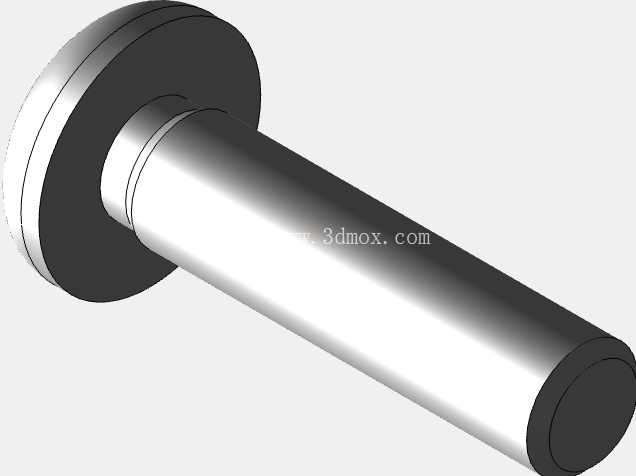

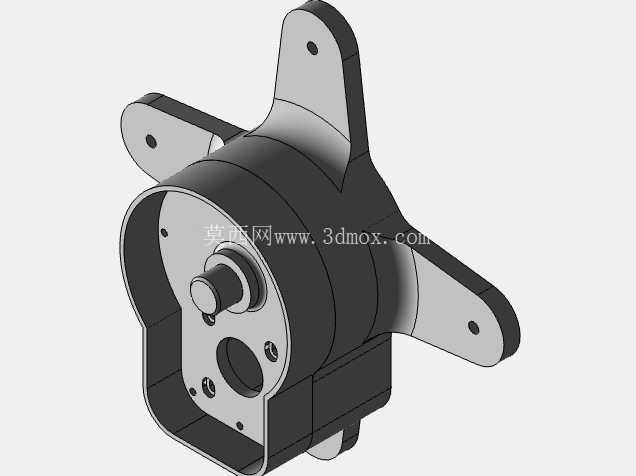

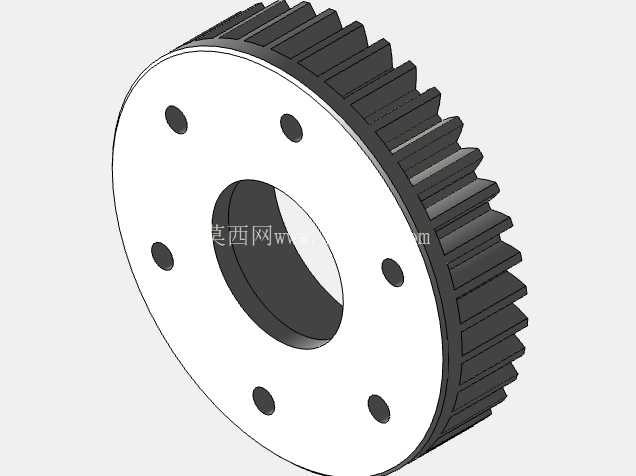

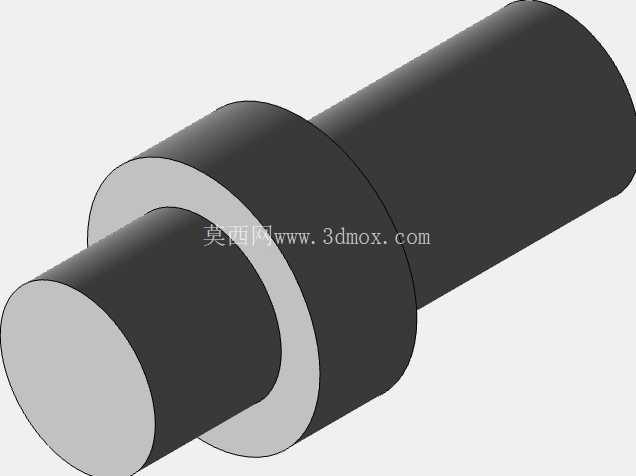

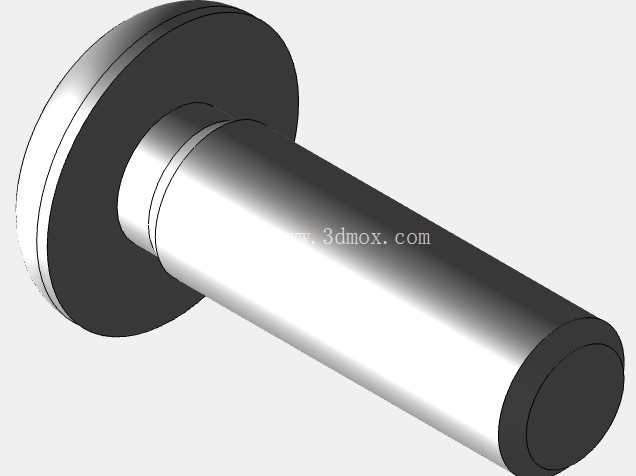

关节布局上，大臂、小臂的转动关节全部采用伺服电机配合谐波减速器的传动方案，关节处的走线全部采用内部中空走线结构，避免外部拖链在长期往复转动过程中出现线缆磨损、缠绕的问题，腕部的三个转动关节做了集成化设计，将末端执行器的气路、信号通路全部整合在关节中心的过孔内，末端可以直接适配气动夹爪、磁吸夹具、小型喷涂枪等不同作业端具，不需要额外在臂体外部布设管线。设计阶段针对臂体的受力做了拓扑优化，大臂、小臂的铸件结构在非受力区域做了减重槽设计，在保证整体结构刚性的前提下尽可能降低臂体自重，减少关节电机的负载冗余，提升关节转动的响应速度。

从安装边界来看，这款机械臂的底座安装 footprint 控制在较小范围内，适合在空间紧凑的生产线边部署，不需要预留过大的安装安全区，臂体完全收拢时的整体高度适配常见的车间设备防护栏高度，不会出现臂体运动超出防护范围的问题。作业半径覆盖范围针对常见的机床上下料、铸造件周转的工位间距做了匹配，从底座中心到末端法兰的最大作业距离，可以覆盖单台压铸机到旁边接料输送带的全部作业区间，不需要额外增加移动导轨就能完成取件、转序、放件的全流程动作。

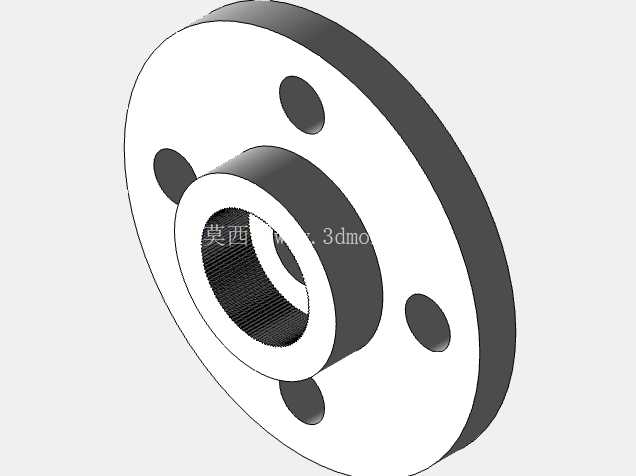

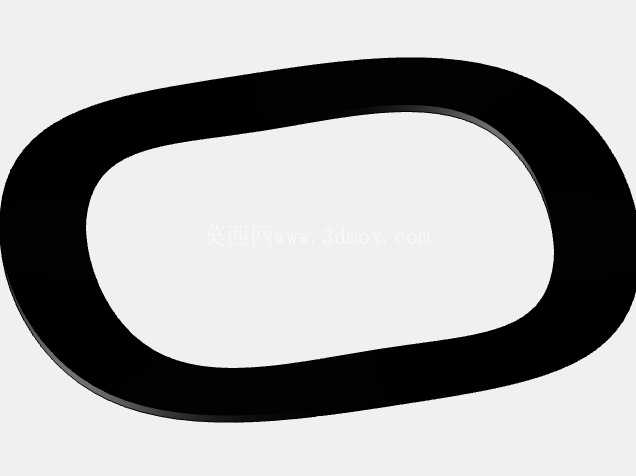

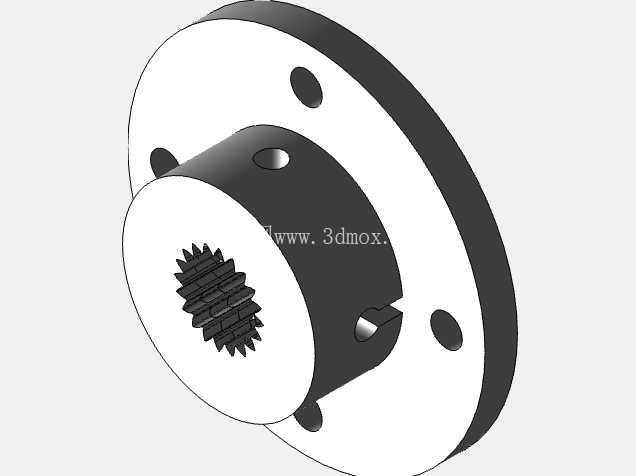

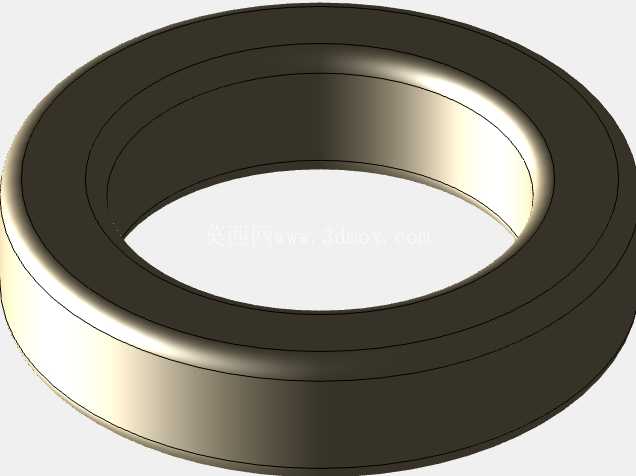

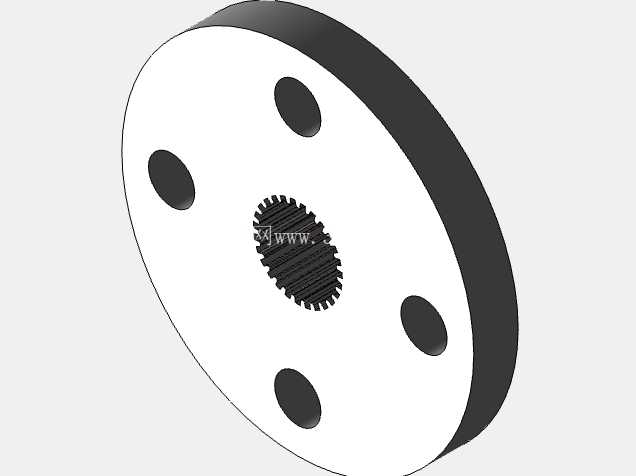

结构细节上，每个关节的位置都设计了集成式的限位结构，包含软限位和硬限位双重保护，避免调试过程中出现关节超程碰撞的问题，关节连接处的密封结构采用耐油耐温的橡胶密封圈，适配铸造车间存在少量金属粉尘、切削液飞溅的工况，减少粉尘进入减速器内部造成的磨损。末端法兰的安装尺寸遵循通用工业机械臂的末端接口标准，可以直接适配市面上绝大多数标准端具，不需要单独做转接法兰的设计，降低现场部署的改造成本。

在实际作业场景中，这类五自由度机械臂相比scara机型拥有更大的姿态调整范围，可以完成铸件从模具内取出后的翻转、吹屑、放置到料架指定层位的动作，相比全尺寸六轴机型，采购和维护成本更低，对于作业路径固定、不需要复杂空间姿态调整的工位来说，投入产出比更高。设计过程中对臂体的运动干涉做了全姿态仿真验证，在全关节行程范围内，臂体自身结构不会出现碰撞，同时预留了末端端具的安装空间，即使加装长度100mm以内的夹爪，也不会在运动过程中与小臂、大臂结构产生干涉。关节电机的选型按照1.5倍的额定负载做了余量预留，在夹取偏重的铸件时，不会出现电机过载报警、关节抖动的问题，保证长期运行的稳定性。
