线轴式拾放作业执行机构设计

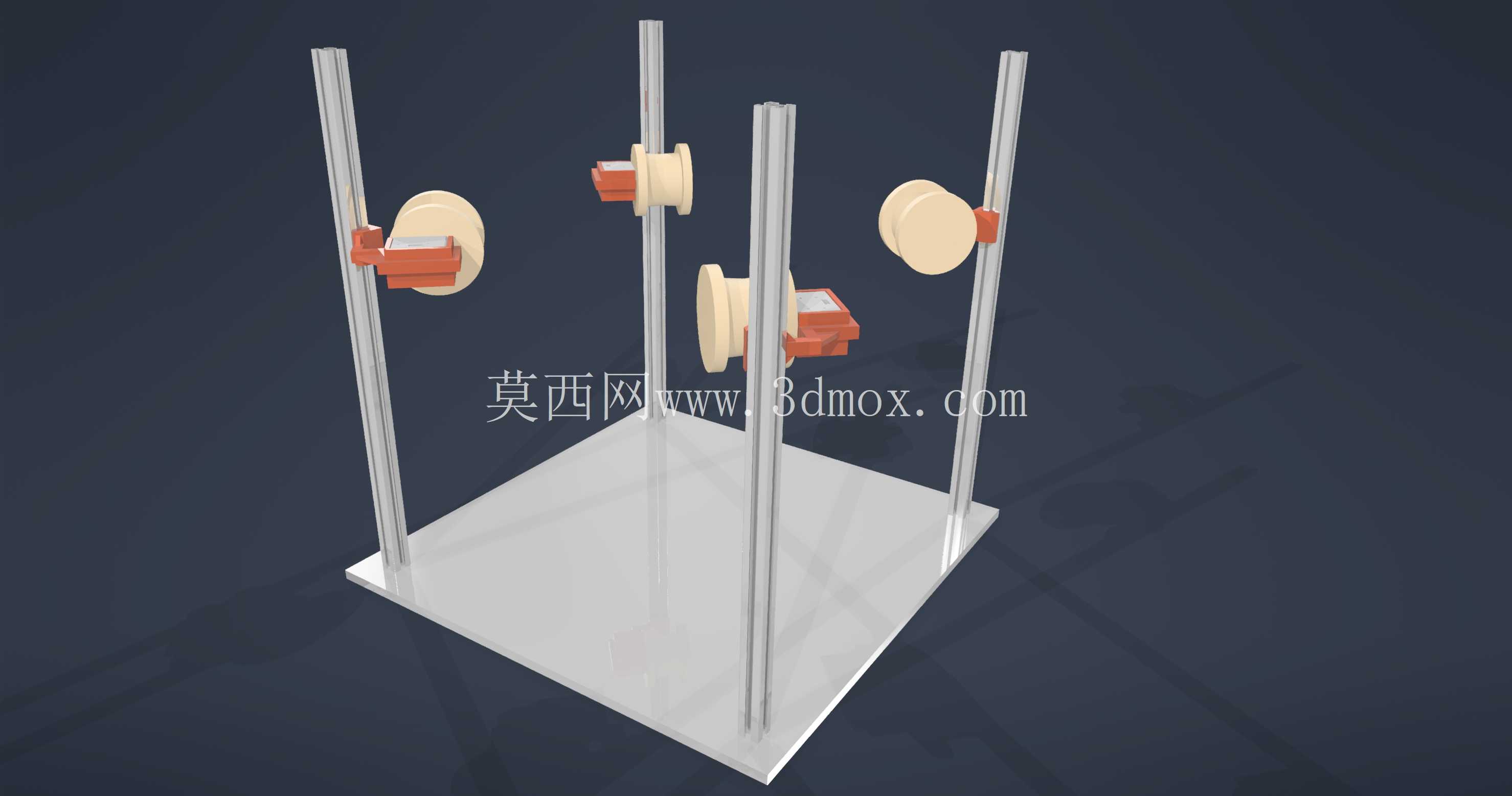

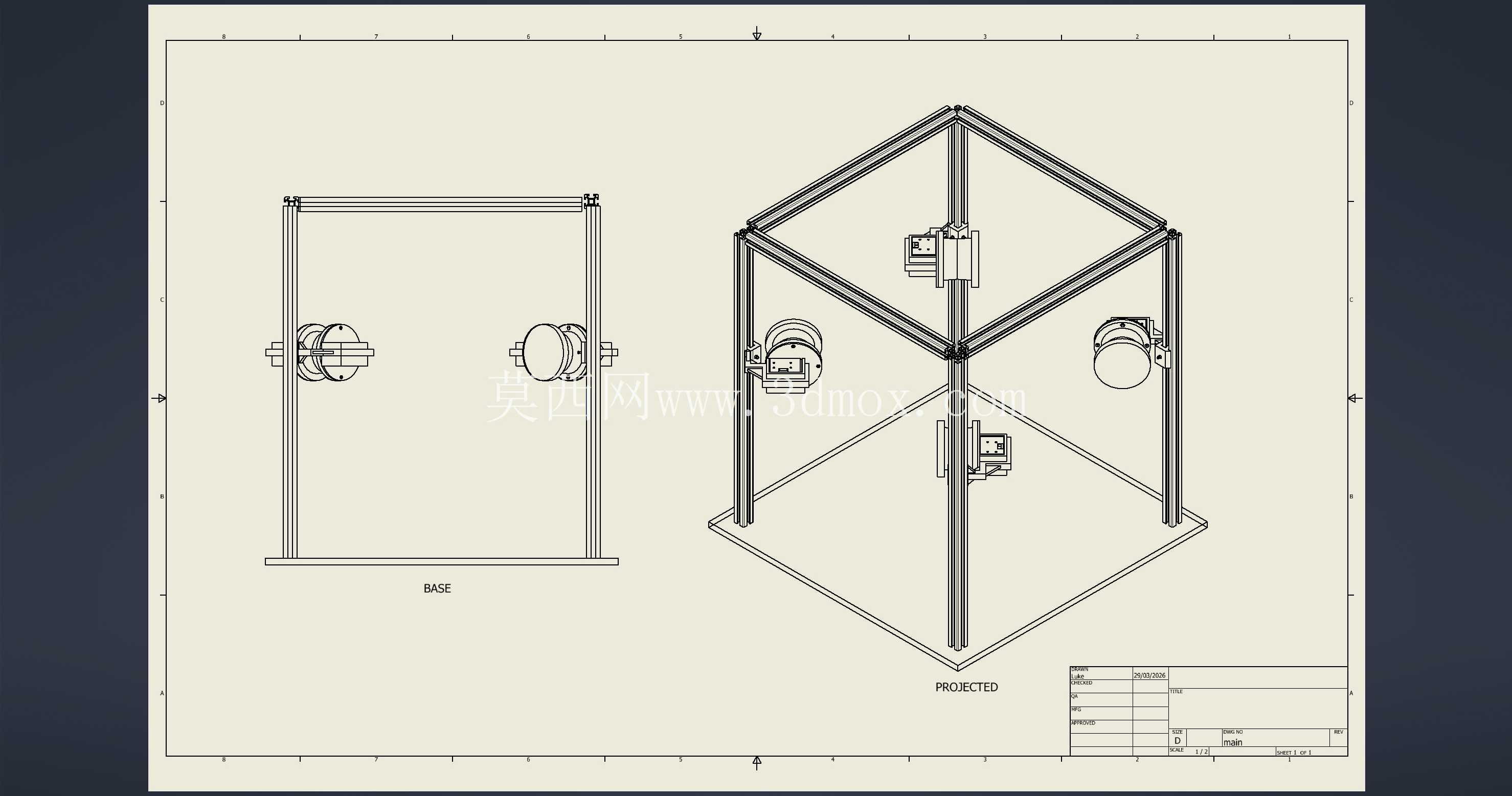

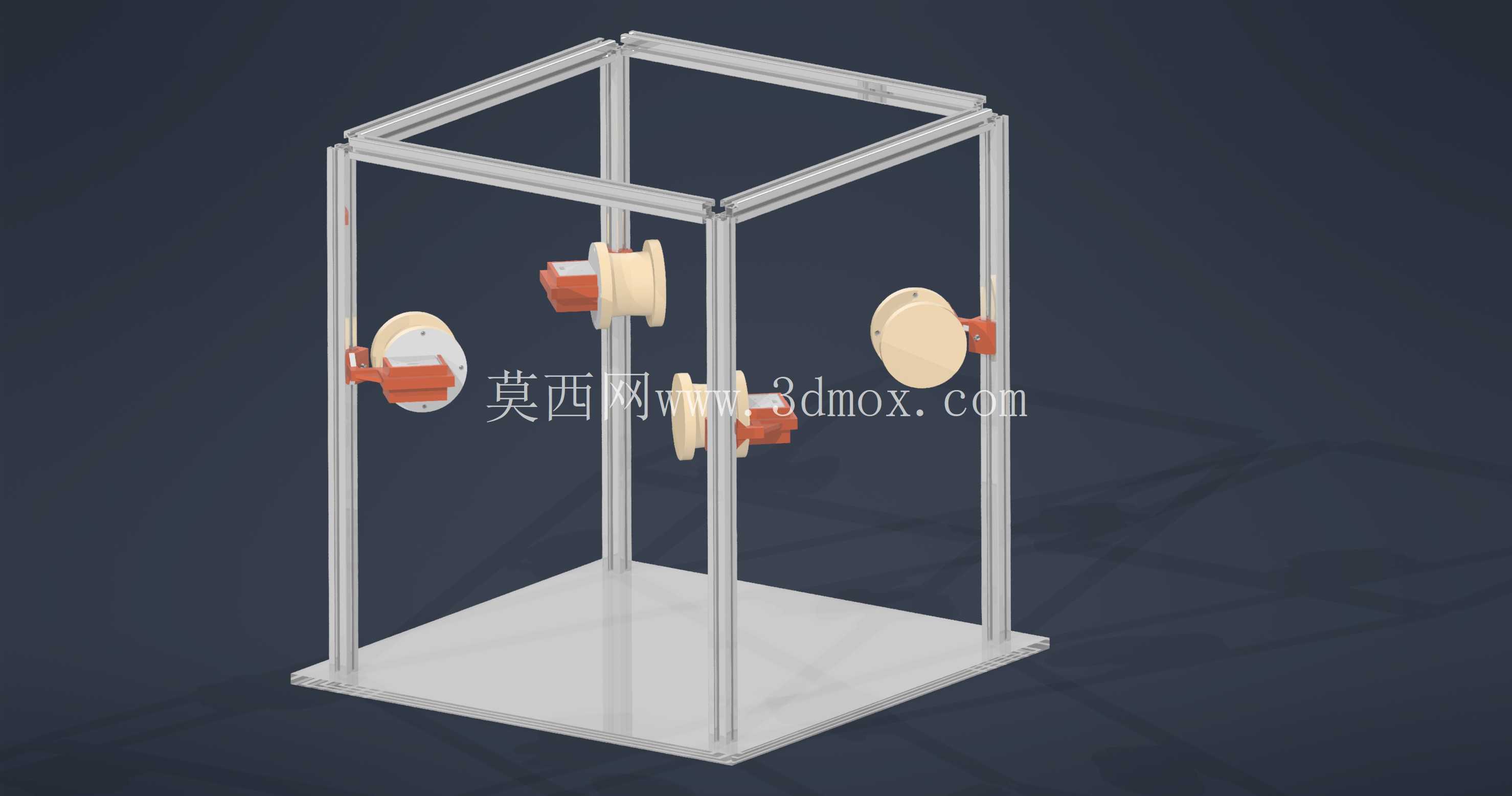

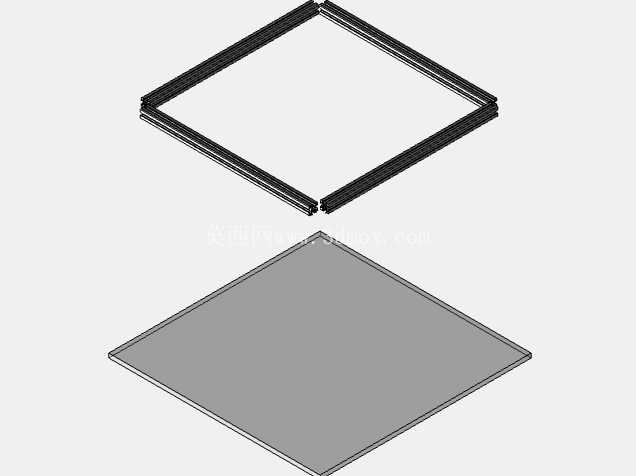

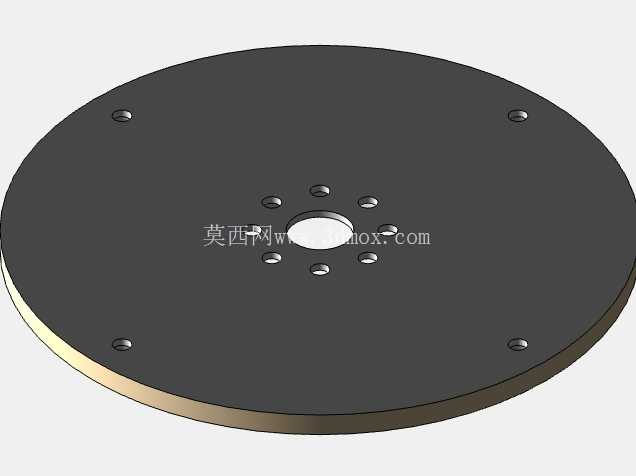

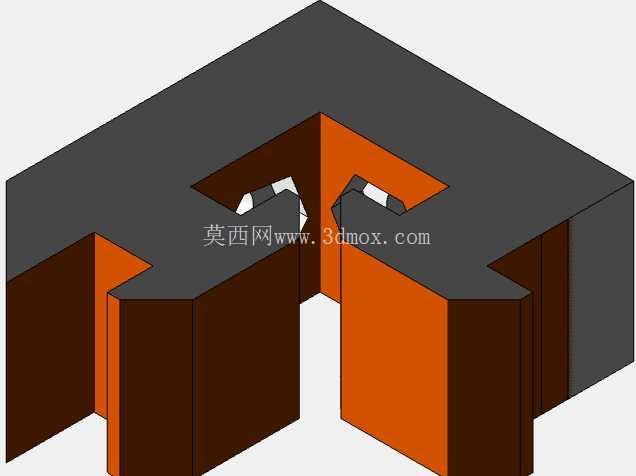

　　这套线轴式拾放执行机构，主要面向轻小型工件的跨工位转运场景，常见于电子元器件分拣、小型注塑件出料转移、纺织线轴上下料这类需要重复完成取件-移位-放件动作的生产环节，相比多关节机械手，它的结构更简单，维护成本更低，针对固定节拍、固定行程的拾放作业适配性更强。从结构布局来看，设备采用四根垂直布置的光滑圆柱导轨作为支撑主体，导轨下端固定在方形金属安装底板上，底板预留了标准安装孔位，可直接固定在生产线的机架台面上，安装时需要保证四根导轨的垂直度误差控制在0.02mm以内，避免后续滑动部件出现卡滞。

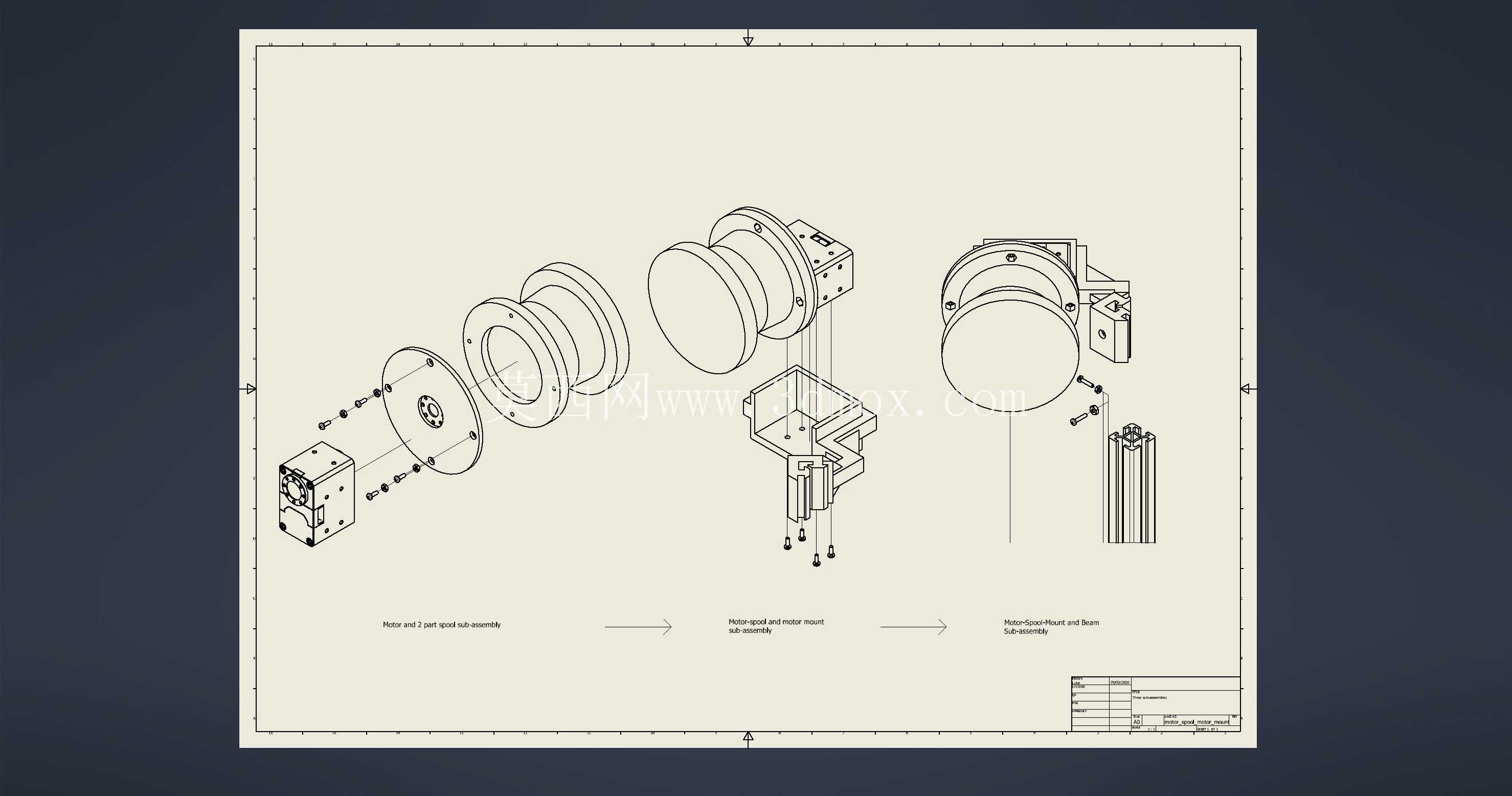

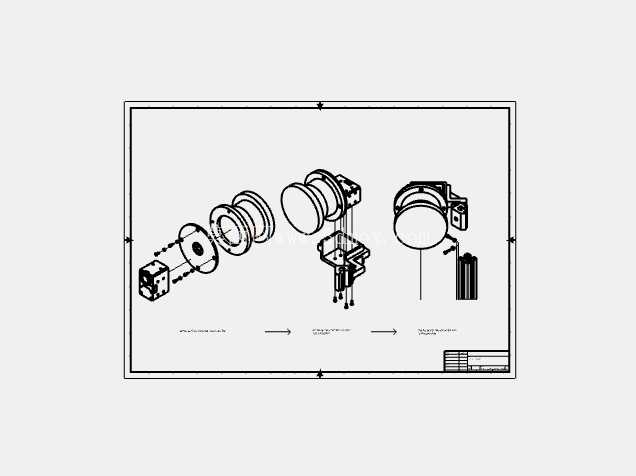

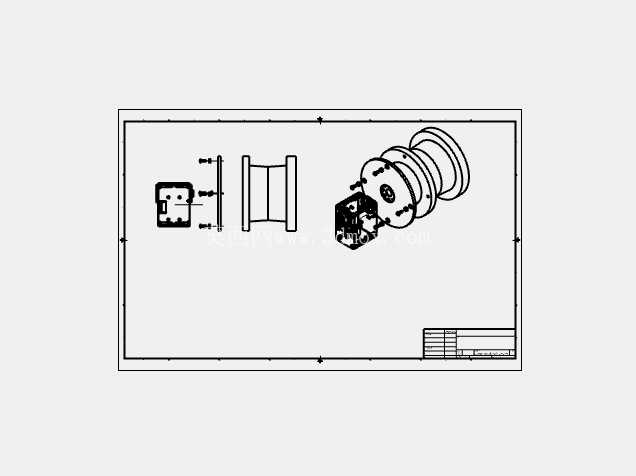

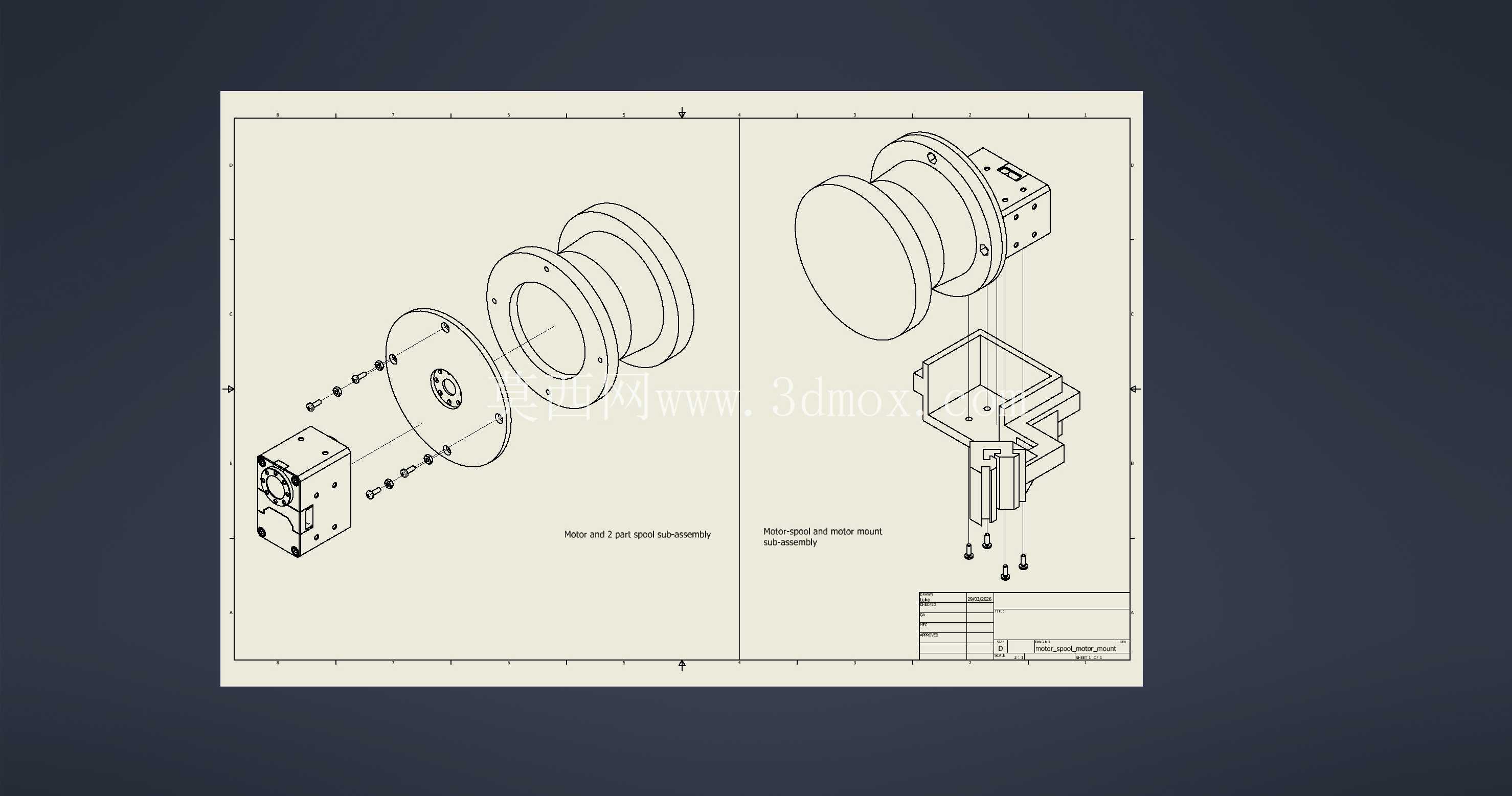

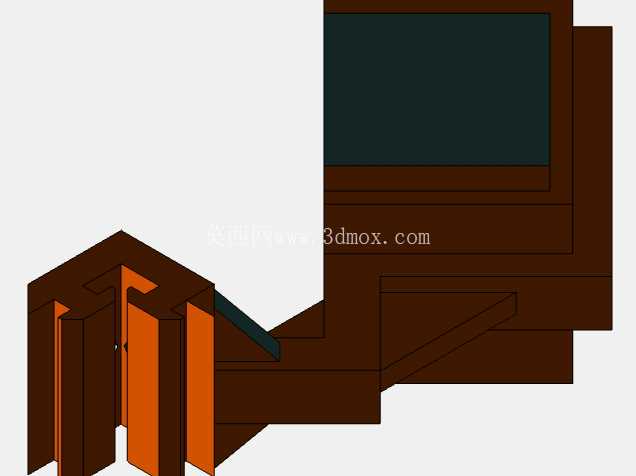

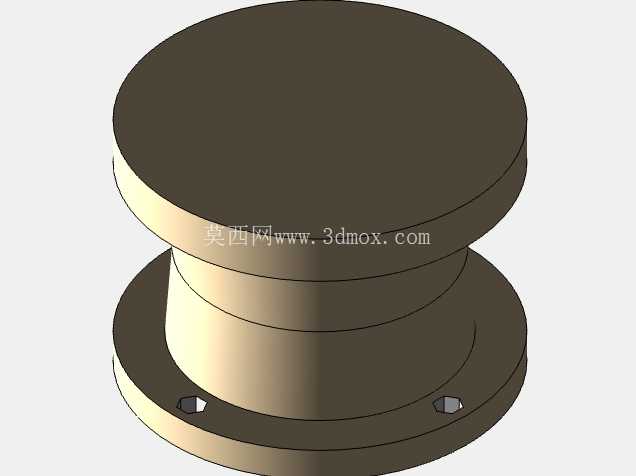

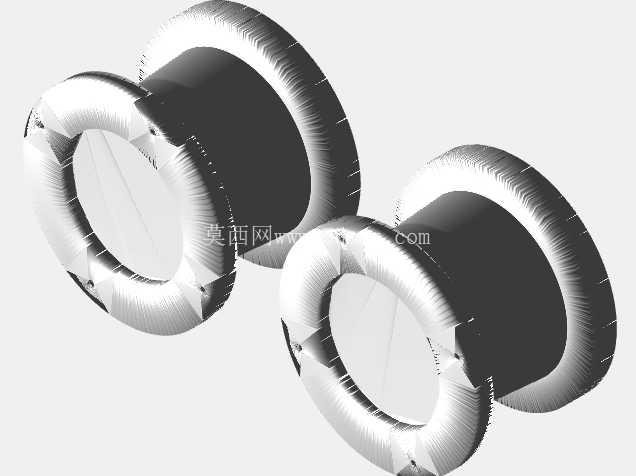

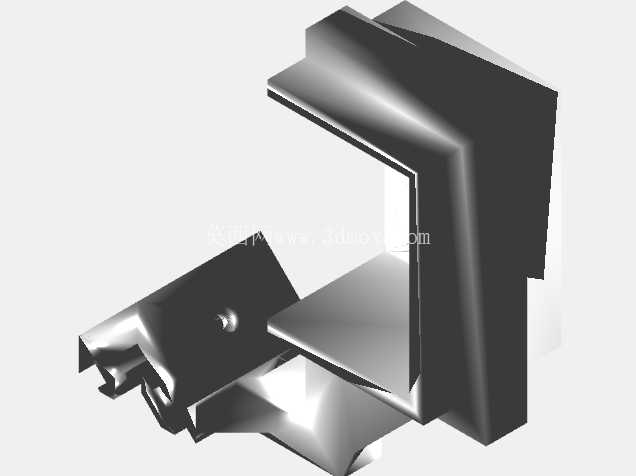

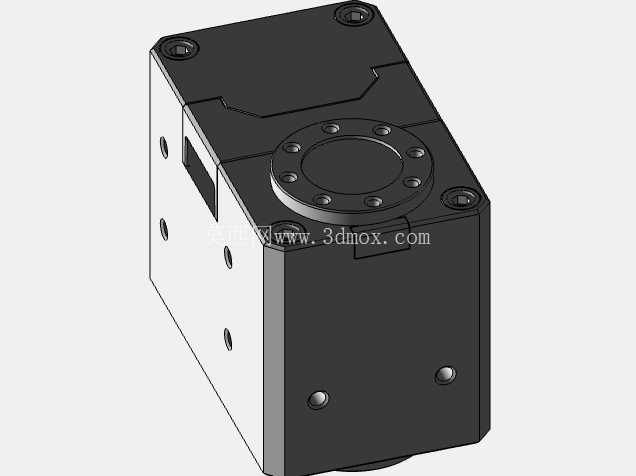

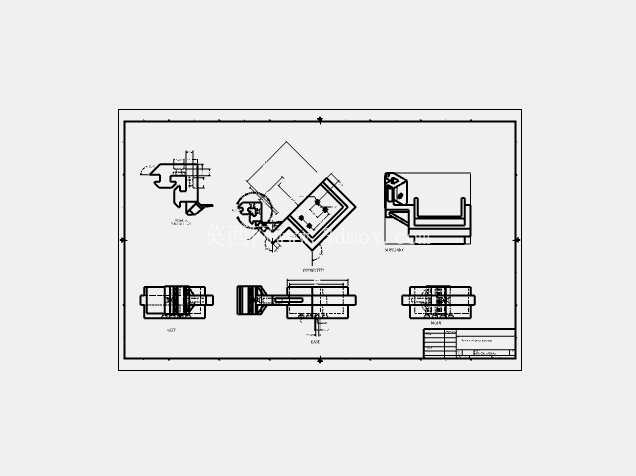

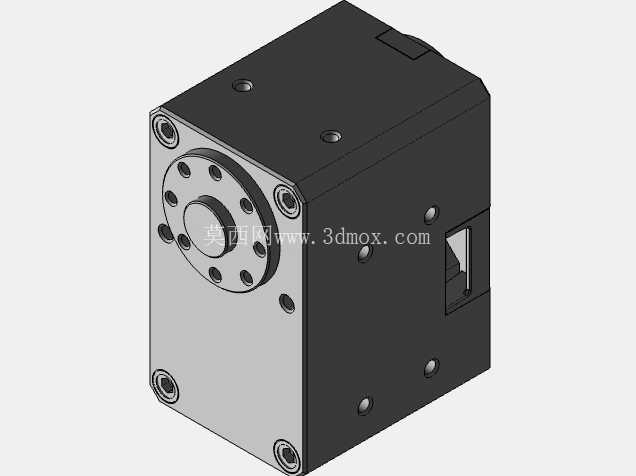

　　每根导轨上都配置了独立的滑动执行单元，单元主体通过直线轴承与导轨配合，可沿导轨做上下方向的往复运动，执行单元的侧端安装了工件拾取头，拾取头采用仿形接触面设计，针对圆柱形线轴类工件做了弧面贴合处理，拾取时不会刮伤工件表面，接触面还预留了负压气路接口，可根据实际工件材质切换真空吸附或者柔性夹爪的拾取方式。设计时没有采用传统的单臂拾放结构，而是采用多组独立执行单元沿导轨布置的方案，主要是考虑到多工位同步拾放的需求，四个执行单元可分别对应上料位、检测位、放料位、待料位四个工位，在同一节拍内完成四个工件的同步移位，相比单臂循环作业的模式，作业效率能提升三倍以上，而且每个执行单元的行程都可以独立调整，适配不同高度差的工位布局。

　　从安装边界来看，整套机构的底板尺寸适配常规0.8米宽度的生产线台面，导轨高度可根据实际工位的高度差做定制调整，常规配置下导轨有效行程为200mm，可满足大部分轻小型工件的拾放升降需求，设备整体占用的横向空间较小，不会过多占用生产线的排布空间，适合在现有生产线的工位间隙做加装改造。功能实现上，每个滑动执行单元的驱动可搭配小型笔形气缸或者伺服电缸，驱动元件隐藏在导轨后侧的安装空间内，不会干扰前端的拾放动作，执行单元的滑动部位配置了自润滑轴承，日常运行不需要频繁加注润滑脂，维护周期能达到半年以上。

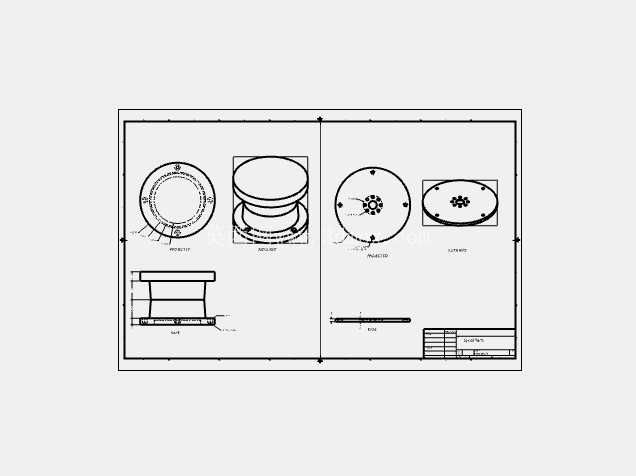

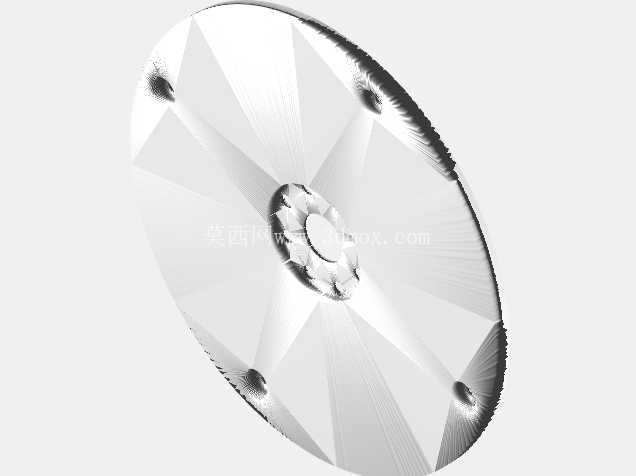

　　在实际应用场景中，这类机构常搭配生产线的传送带使用，当传送带把工件输送到拾取位时，对应位置的执行单元下降完成工件拾取，上升后沿导轨方向移位到放料位上方，再下降完成放料动作，整套动作的节拍可控制在1秒以内，针对重量在500g以下的轻小型工件，拾放的重复定位精度能控制在0.1mm以内，完全满足常规生产的精度要求。设计过程中特意简化了整体的传动结构，没有采用复杂的同步带或者丝杠传动结构，而是通过导轨直接导向，减少了传动环节的误差累积，同时也降低了结构的故障率，即使在多粉尘的生产车间内，只要定期清理导轨表面的积尘，就能保证设备稳定运行。拾取头的安装位置做了可调设计，可根据工件的实际直径调整拾取头的伸出长度，适配直径在20mm到80mm之间的盘类、轴类工件，不需要更换整套执行单元，只需要调整拾取头的固定位置就能快速切换生产物料，缩短换产调试的时间。底板的材质采用硬质铝合金，在保证结构刚性的同时降低了整体重量，四根导轨采用不锈钢材质，避免长期运行出现锈蚀，适配有一定湿度的生产环境，比如纺织车间、注塑车间这类环境湿度稍高的场景，也能长期稳定运行。
