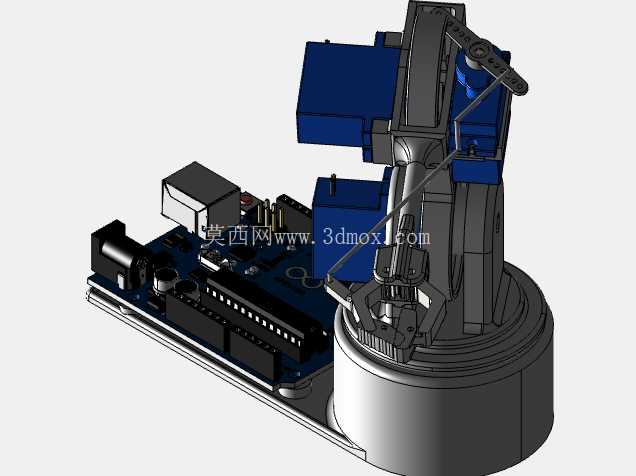

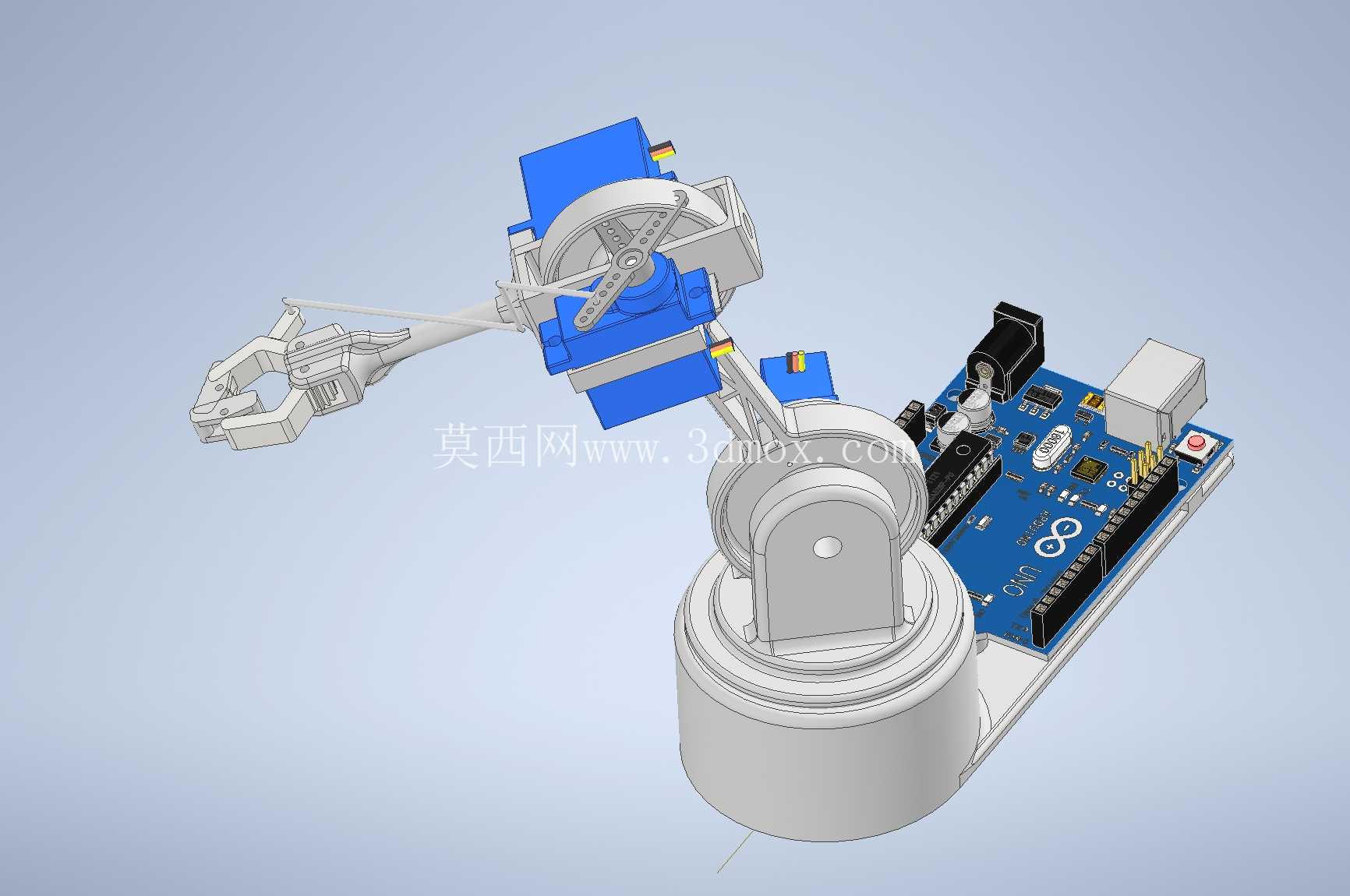

搭载SG90舵机的小型多自由度机械臂结构

　　这款小型机械臂的结构设计完全围绕桌面级轻载作业场景展开，在高校教学实训场景中，它可以作为机器人原理课程的实操载体，学生可通过调整舵机转角参数，直观理解正逆运动学解算、关节空间轨迹规划的实际逻辑，不需要搭建大型工业机器人实训台就能完成基础的点位运动、连续路径跟踪实验；在小型创客工坊的流水线工位上，它能适配轻量工件的分拣、搬运作业，比如贴片元件的分类码放、3D打印成品的取件转移，负载能力完全匹配百克级以内的小件作业需求，不会出现大臂架结构冗余占用工位空间的问题。

　　从功能特性来看，整机采用SG90微型舵机作为关节驱动元件，每个关节的转动副都做了限位结构设计，避免舵机超行程转动导致的堵转烧损，臂体末端预留了标准的舵机盘安装接口，可根据作业需求快速更换夹爪、吸盘、画笔等不同执行末端，不需要重新加工末端连接法兰，换型时间能控制在数分钟以内。关节处的连接构件采用薄壁加筋的结构形式，在保证整体刚性的前提下尽可能降低臂体自重，减少舵机的负载余量消耗，每个转动副的配合面都预留了0.1mm的装配间隙，既不会出现运动卡滞，也不会因为间隙过大导致末端定位精度超差。

　　设计过程中优先考虑了桌面安装的边界约束，整机展开后的最大作业半径控制在200mm以内，底座安装孔位采用标准的30mm间距通孔设计，可直接固定在铝型材工作台、木质实训台面上，不需要额外制作转接安装板；臂体折叠后的整体高度不超过150mm，收纳时不会占用过多桌面储物空间。走线布局上，所有舵机的信号线都沿着臂体内部的走线槽排布，在关节转动处预留了足够的线长余量，避免关节往复转动时拉扯线材导致断路，线槽出口处做了圆角过渡处理，不会刮破线材外皮造成短路风险。底座内部预留了控制板的安装空间，可直接容纳常用的开源控制主板，不需要额外外置控制盒，整体集成度更高。

　　在结构强度校核阶段，针对臂体完全水平伸出的极限工况做了受力仿真，臂杆的最大变形量控制在0.3mm以内，完全满足轻载作业的精度要求，连接舵机和臂杆的驱动摇臂采用过盈配合加顶丝固定的双重连接方式，避免长时间往复转动后出现连接松动、定位偏移的问题。关节处的限位块位置经过反复调整，既保证了每个关节的有效转动角度覆盖常用作业范围，又不会出现相邻臂杆运动干涉的情况，比如大臂抬升到最高位置时，和底座之间预留了足够的安全间隙，小臂转动时不会和大臂结构发生碰撞。这款机械臂的结构拆分逻辑也充分考虑了3D打印加工的工艺性，所有构件都不需要添加支撑就能完成打印，打印完成后只需要去除少量毛边即可完成装配，普通创客用户不需要专业的机加工设备就能自制整套臂体结构，装配过程不需要复杂的工装工具，只用常规的十字螺丝刀就能完成全部组装流程，装配公差容错率较高，即使是新手用户也能在短时间内完成整机组装。
