桌面级迷你轮式智能交互机器人结构

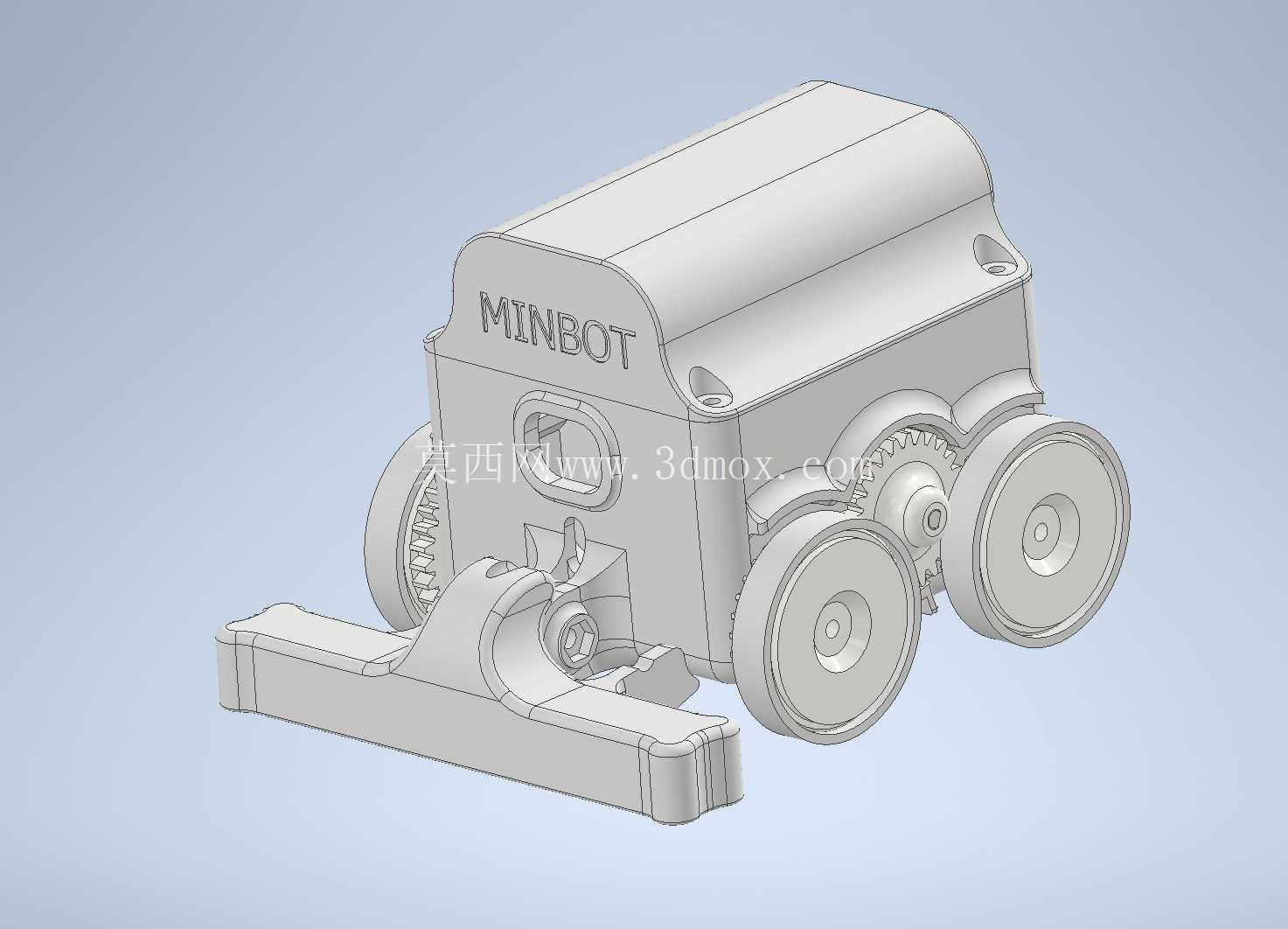

　　这款小型轮式移动结构的设计初衷，是面向桌面级科教演示、嵌入式开发实训场景打造的轻量化硬件载体，整体结构采用一体化上盖与分体式底盘的组合形式，上壳曲面做了大圆角过渡处理，既避免尖锐棱角带来的使用安全隐患，也能在有限的内部空间里最大化容纳控制板、电池、传动组件的安装位。从传动布局来看，它采用双侧双轮共轴的驱动布置，每侧两个负重轮通过同步带与驱动电机输出端连接，轮系的中心距经过反复校核，既保证行走过程中轮面与桌面接触的稳定性，避免小尺寸轮组容易出现的卡滞、打滑问题，也将传动齿轮组完全收纳在壳体内部，防止外露传动结构夹伤使用者或是被异物卡入。

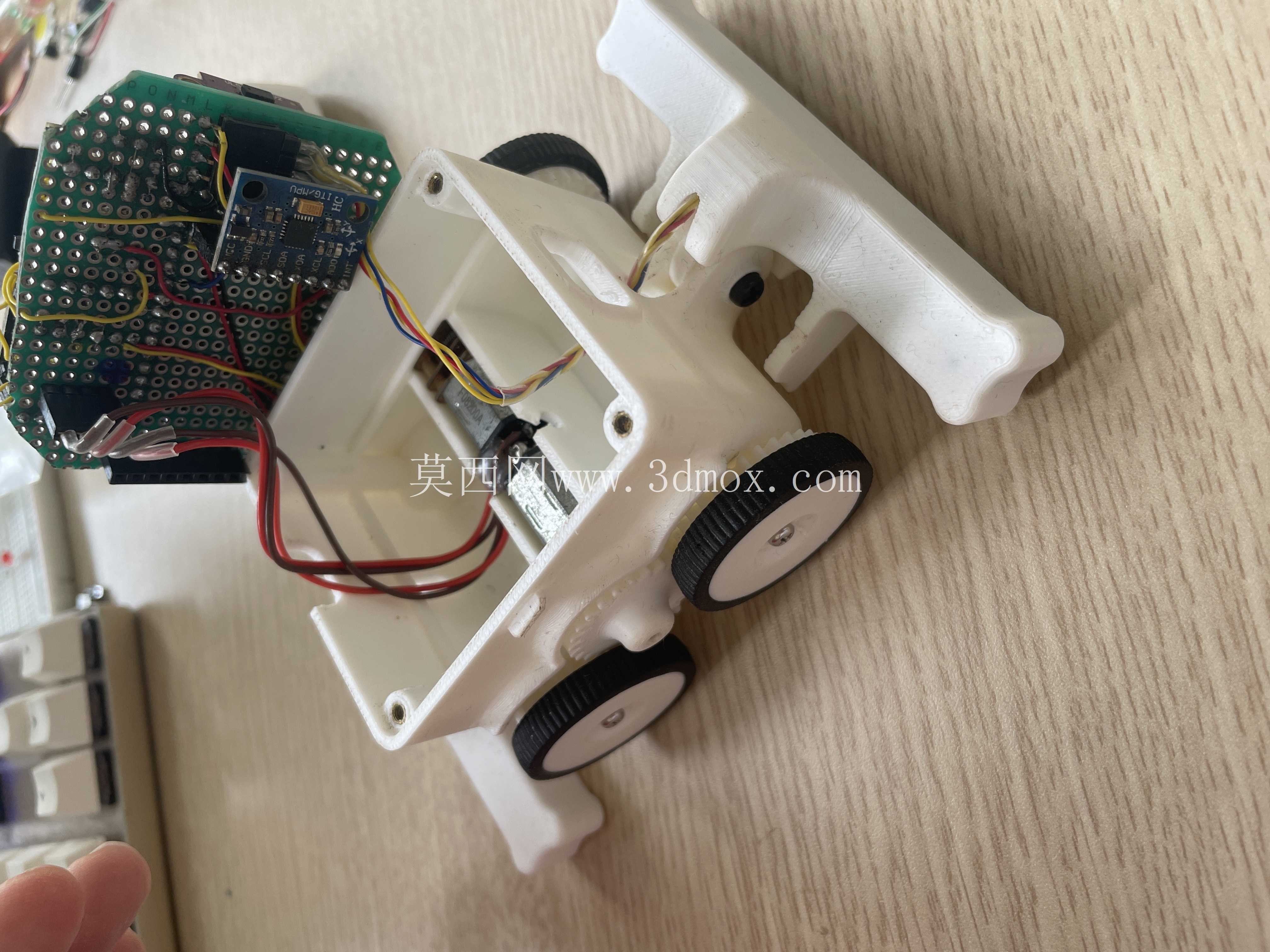

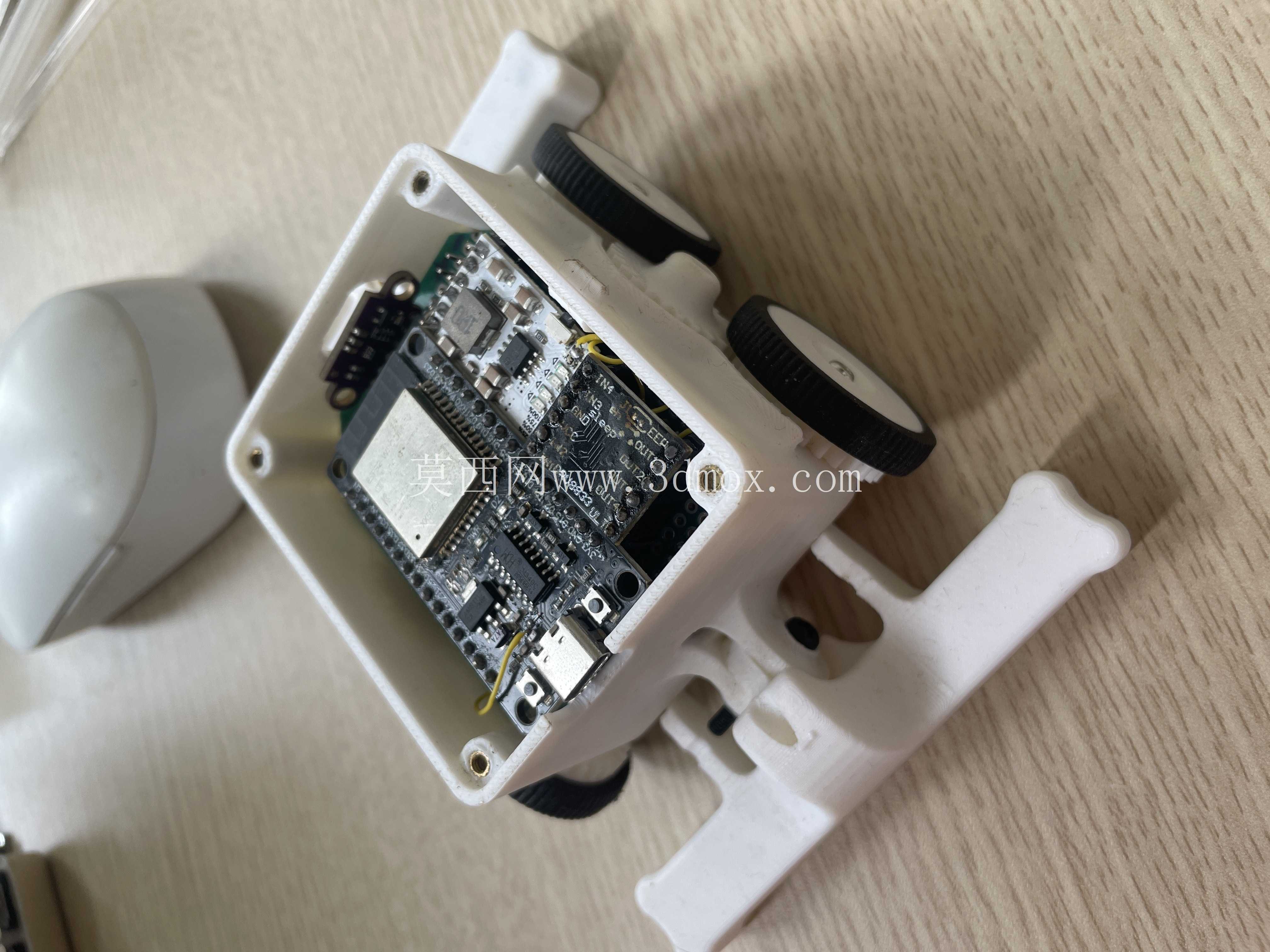

　　前端设置的一体式前置托架，没有采用额外拼接的结构，而是和底盘安装位做了一体化的限位设计，可根据实训需求加装灰度传感器、红外避障模块或是小型机械执行端，托架的安装孔位统一采用标准M2螺纹规格，兼容市面上主流的开源电子配件，不需要二次打孔改孔就能完成拓展件的装配。内部腔体的分隔设计做了明确的功能分区，靠近上盖顶部的区域预留了esp32控制板的安装柱，安装柱高度经过测算，保证控制板安装后USB接口、引脚排座刚好对应壳体侧面预留的开口，不需要额外延长线就能完成程序烧录与接线；中部腔体用来放置单节18650电池组，电池仓两侧设置了弹性卡扣，不需要额外打胶就能固定电池，同时预留了走线槽让电源线可以顺畅连接到下方的电机驱动板；靠近轮系的区域直接将电机安装座与底盘壳体做了融合设计，省去了额外的电机固定支架，减少装配零件数量的同时，也能保证电机输出轴与轮系的同轴度，降低长期运行后的传动偏移风险。

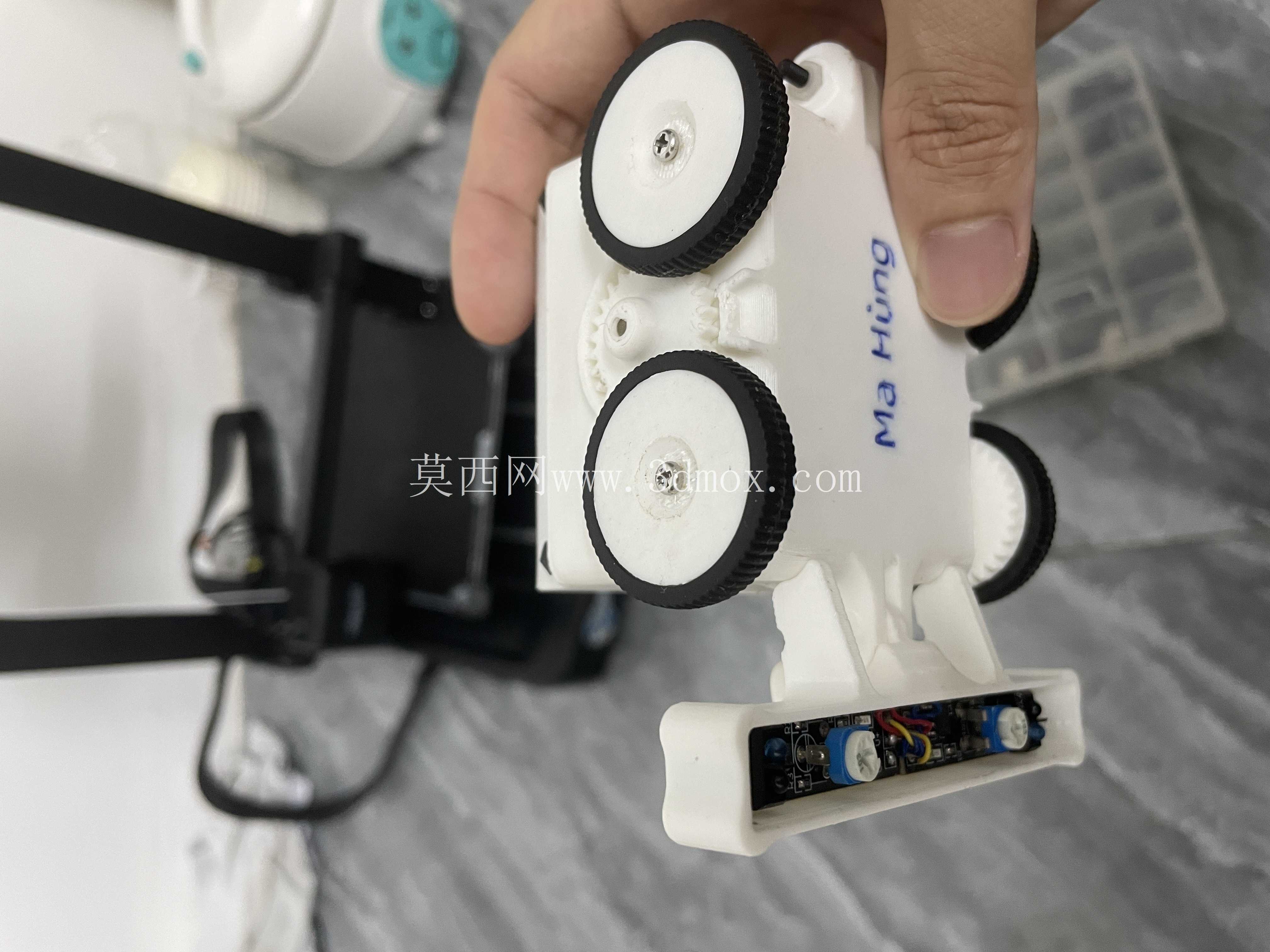

　　壳体侧面预留的开口除了调试接口外，还设置了电源开关、充电接口的对位槽，所有开孔的边缘都做了0.5mm的倒角处理，避免装配时刮伤线材表皮。上壳表面的标识区域做了下沉0.3mm的凹槽设计，后续可以通过丝印或者激光雕刻的方式添加产品标识，不会因为日常摩擦导致标识磨损。轮组采用的是实心橡胶轮面与塑料轮毂的组合，轮毂与输出轴的连接采用D型轴配合限位，相比普通的圆孔过盈配合，能传递更大的扭矩，不会出现轮子空转的问题，轮面的宽度设置为8mm，在木质、玻璃、亚克力等常见桌面材质上都能获得足够的摩擦力，不需要额外增加防滑纹就能保证行走精度。整体结构的装配全部采用自攻螺丝连接，没有设计卡扣式的不可拆结构，方便使用者反复拆装修改内部布局，所有螺丝孔位都做了沉头处理，装配后螺丝端面不会突出壳体表面，保持外观的整体性。从安装边界来看，整机的长宽尺寸控制在掌心可容纳的范围，高度不超过常规水杯的三分之二，放置在桌面不会占用过多的实训操作台空间，底部的离地间隙设置为3mm，足以越过桌面上常见的纸张接缝、细小凸起，不会因为微小障碍导致行走受阻。

　　在设计过程中，所有的壁厚都统一设置为2mm，既保证3D打印或者小批量注塑生产时的结构强度，也不会因为壁厚过大导致整体重量超标，影响行走的灵活性；壳体内部的加强筋都沿着受力方向布置，在上盖与底盘的连接位置、电机安装座位置都做了局部加厚处理，避免跌落或者碰撞时出现连接位断裂的问题。这款结构可以直接作为嵌入式编程教学的硬件载体，使用者不需要自行设计机架结构，只需要按照预留的安装位固定电子元件，就能快速搭建出可自主移动、具备避障、循迹功能的小型智能机器人，也可以作为桌面级的创意展示装置，通过修改控制程序实现定点移动、简单交互等功能，相比市面上常见的拼装式机器人套件，它的一体化壳体设计减少了零散结构件的数量，降低了装配难度，同时预留的拓展位也能满足进阶开发者的改装需求，比如加装机械臂、显示屏、语音模块等配件，拓展更多的交互功能。
