AnetA8设备专用加强筋式安装固定支座

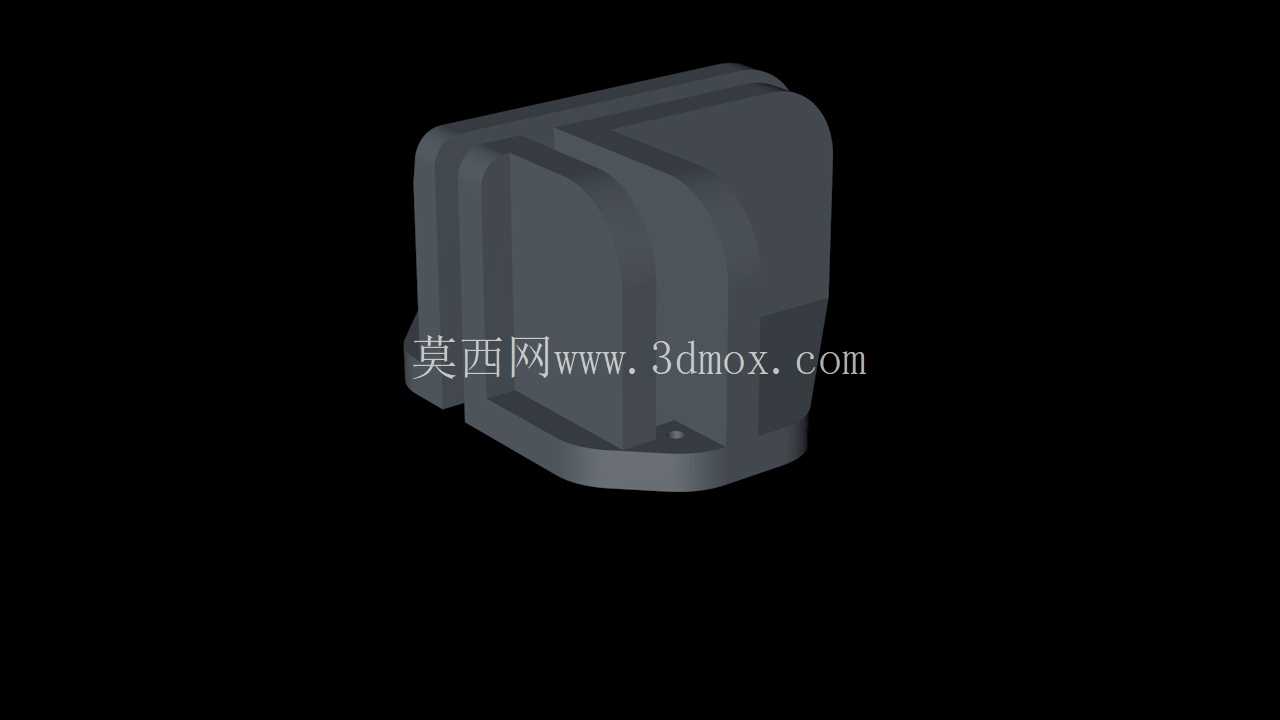

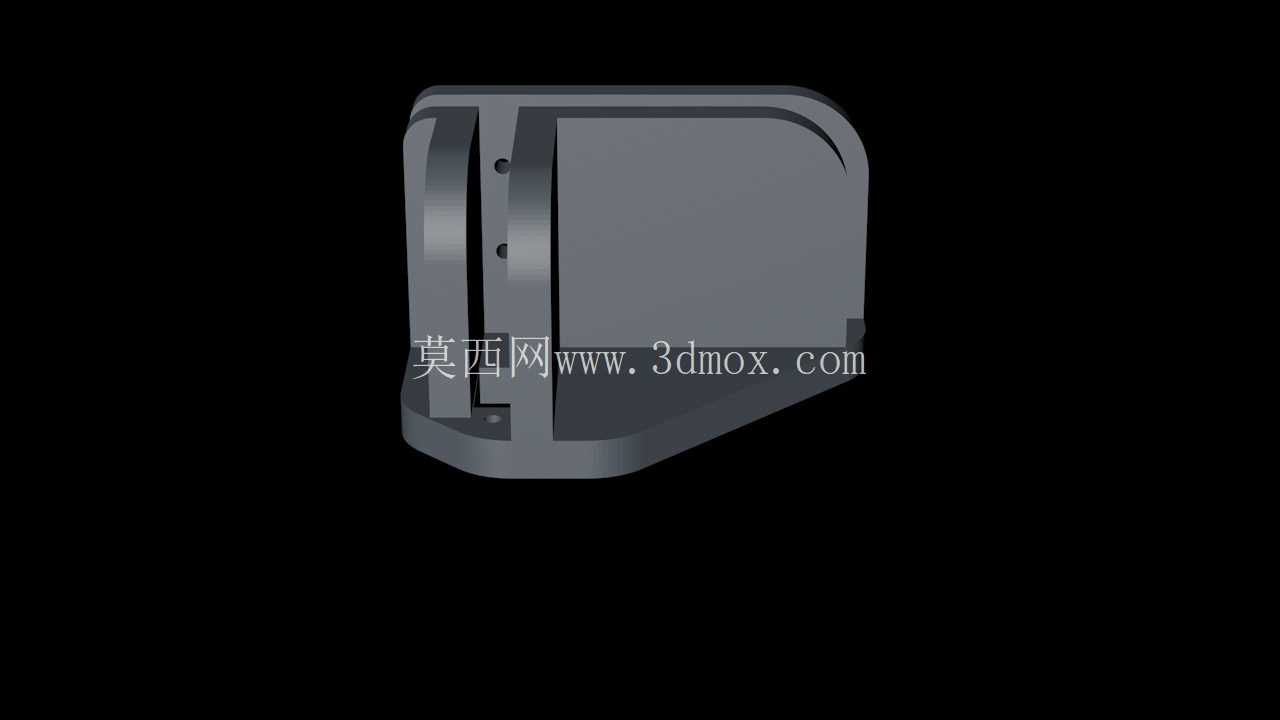

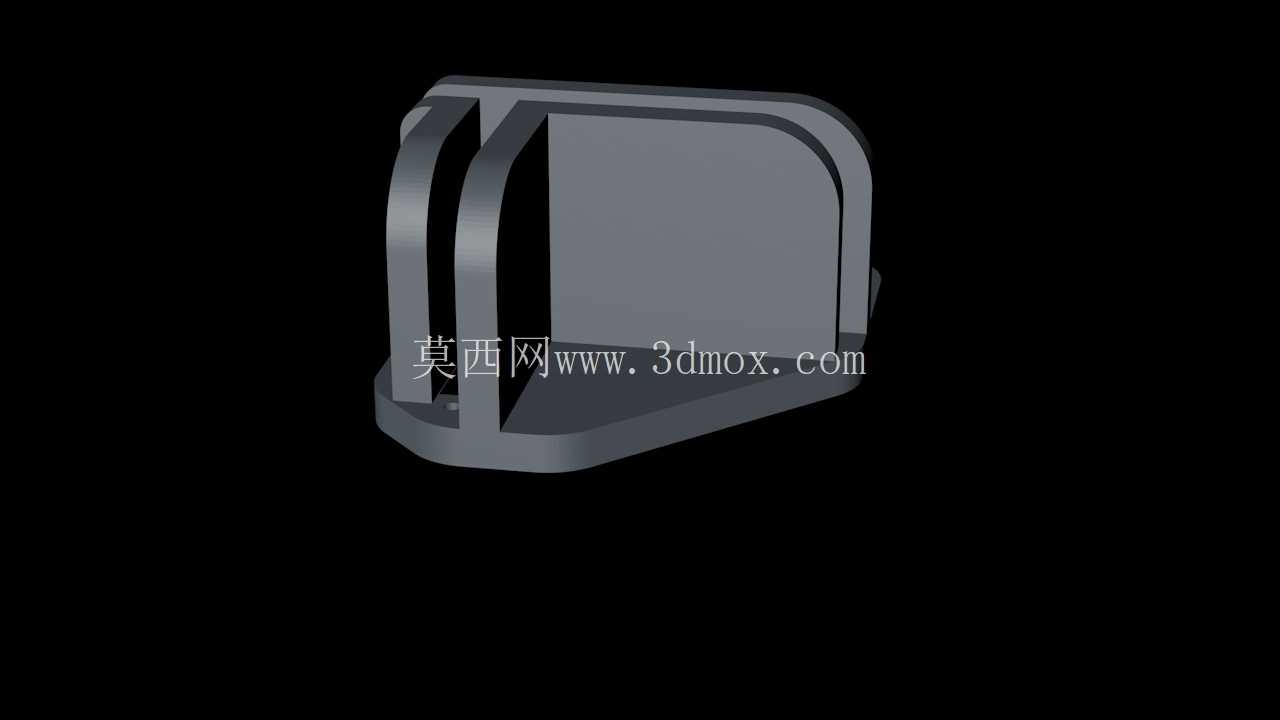

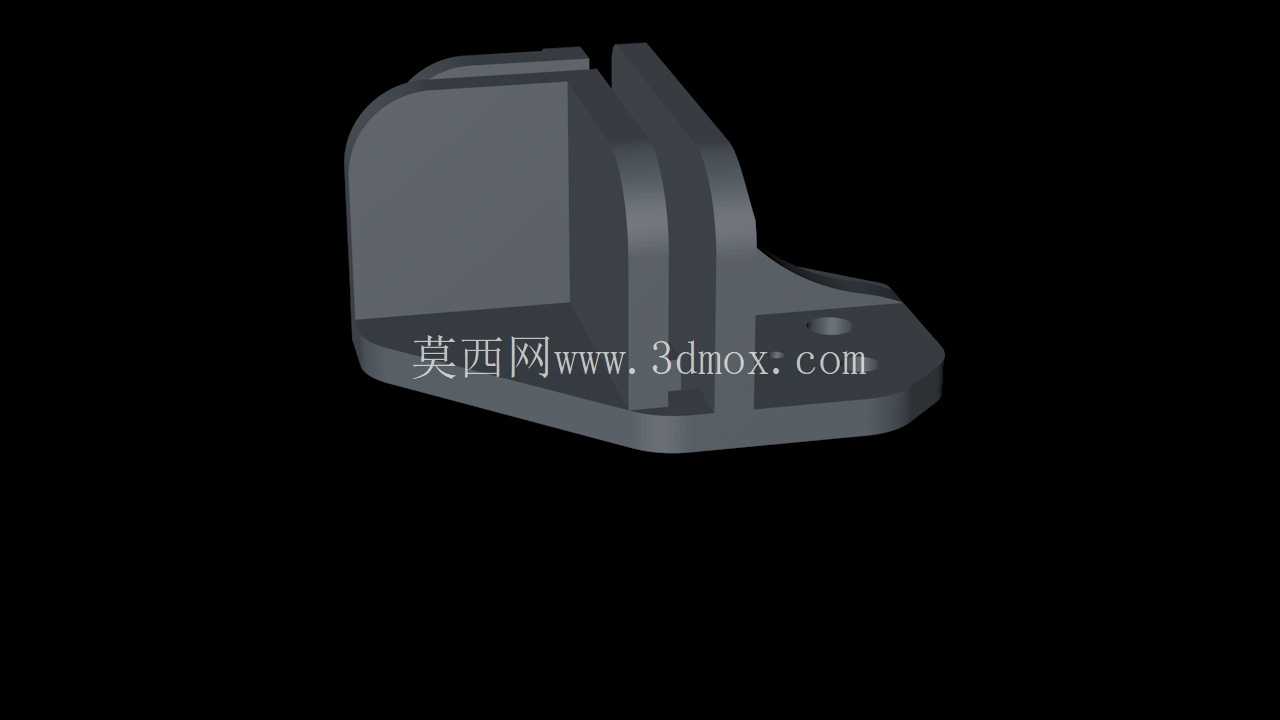

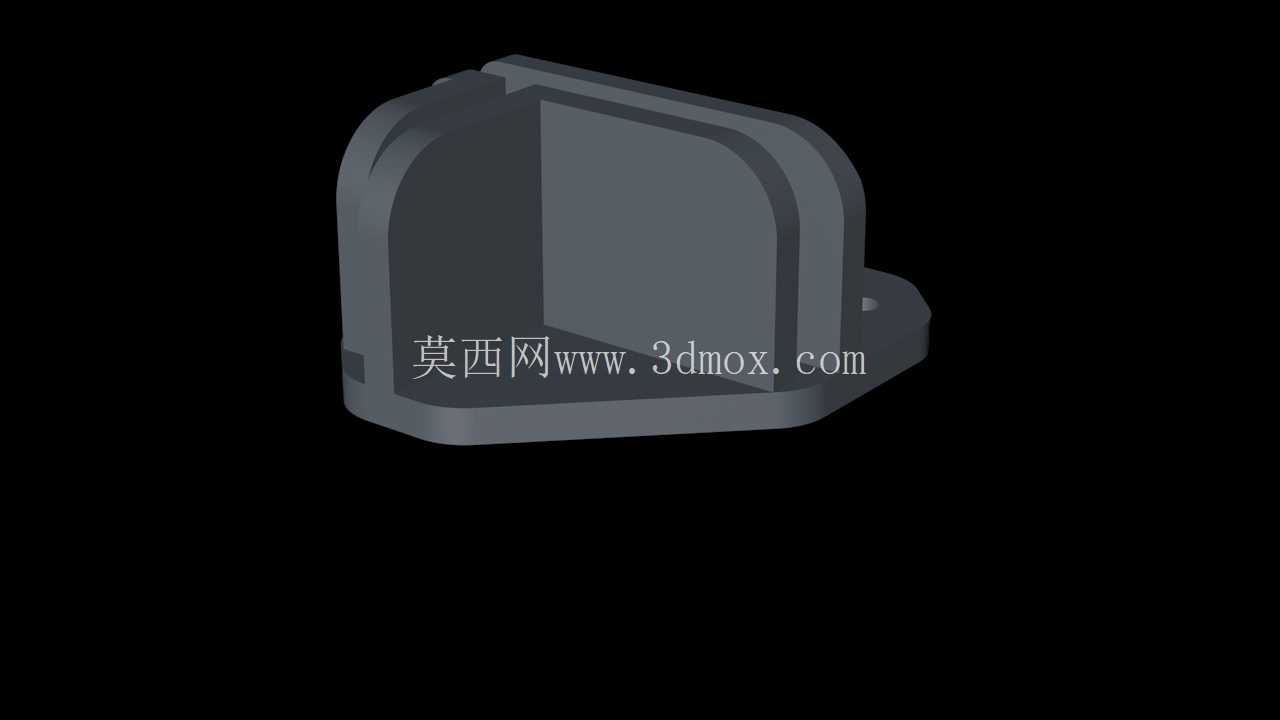

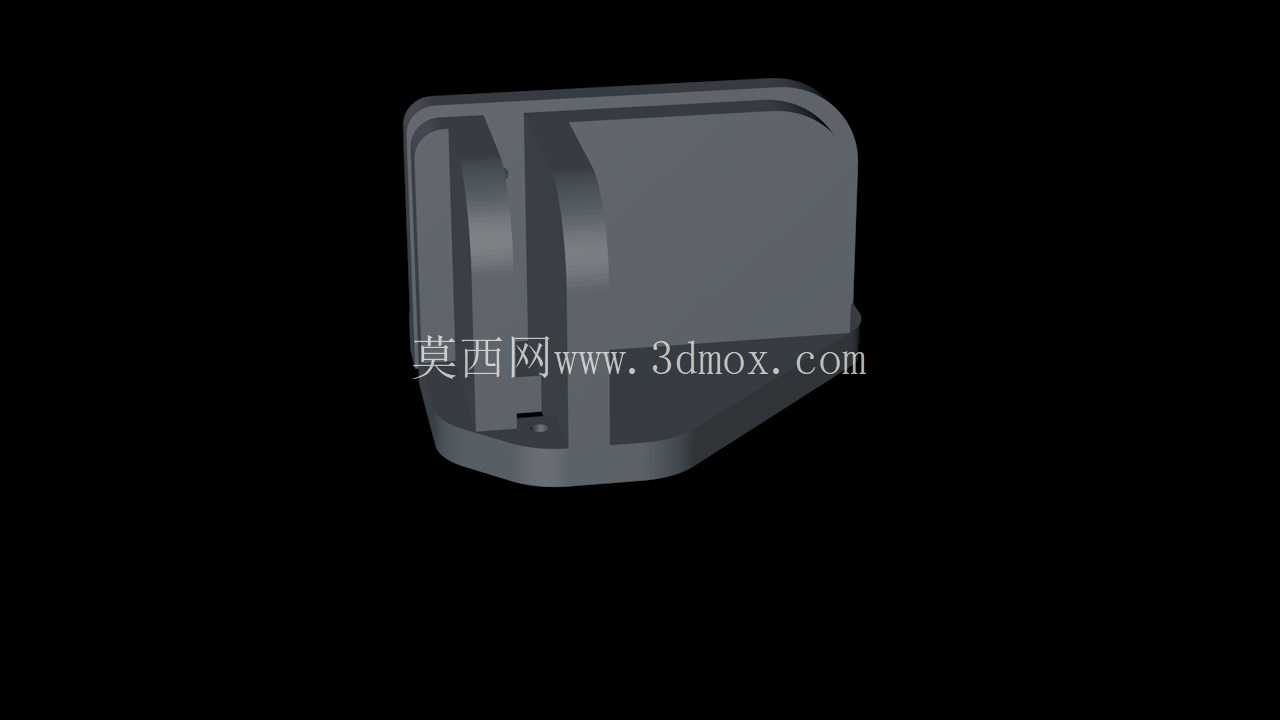

日常做桌面级FDM设备改装调试的时候，最容易忽略的就是运动部件连接基座的刚性问题，很多原厂件为了控制成本用的是普通注塑件，长期受X轴Y轴往复运动的交变载荷，很容易出现基座蠕变、连接位偏移的问题，直接影响打印件的层纹精度，甚至会出现运动卡顿丢步的情况。这个固定支座就是针对Anet A8机型的运动副连接位置做的优化设计，首先从受力逻辑上拆解，这个位置需要同时承担垂直方向的负载、水平方向运动的往复冲击力，还有长期温度变化带来的形变应力，所以设计的时候没有沿用原厂的薄壁直角结构，而是在两个垂直安装面之间加了整面的三角加强筋，筋板从底板的安装孔位一直延伸到立板的中上部，把两个垂直面的受力直接通过筋板传导分散，避免直角位置出现应力集中断裂的问题。

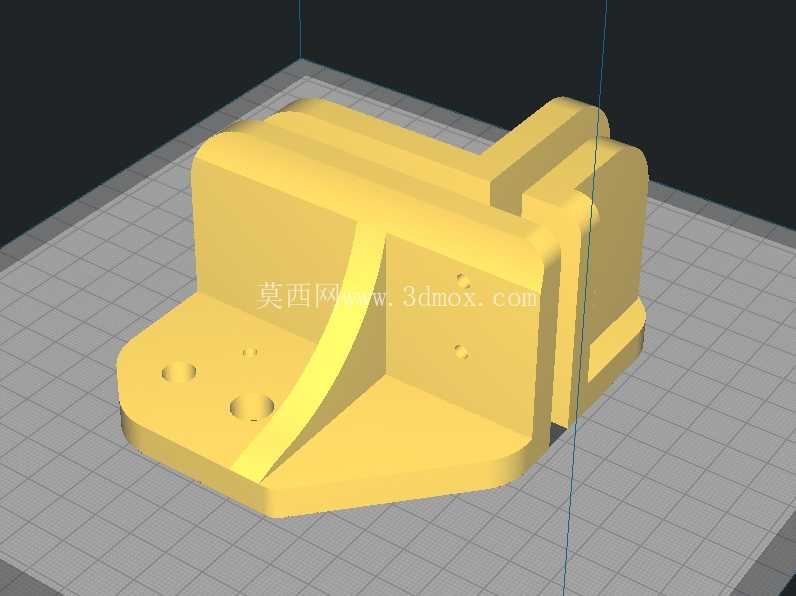

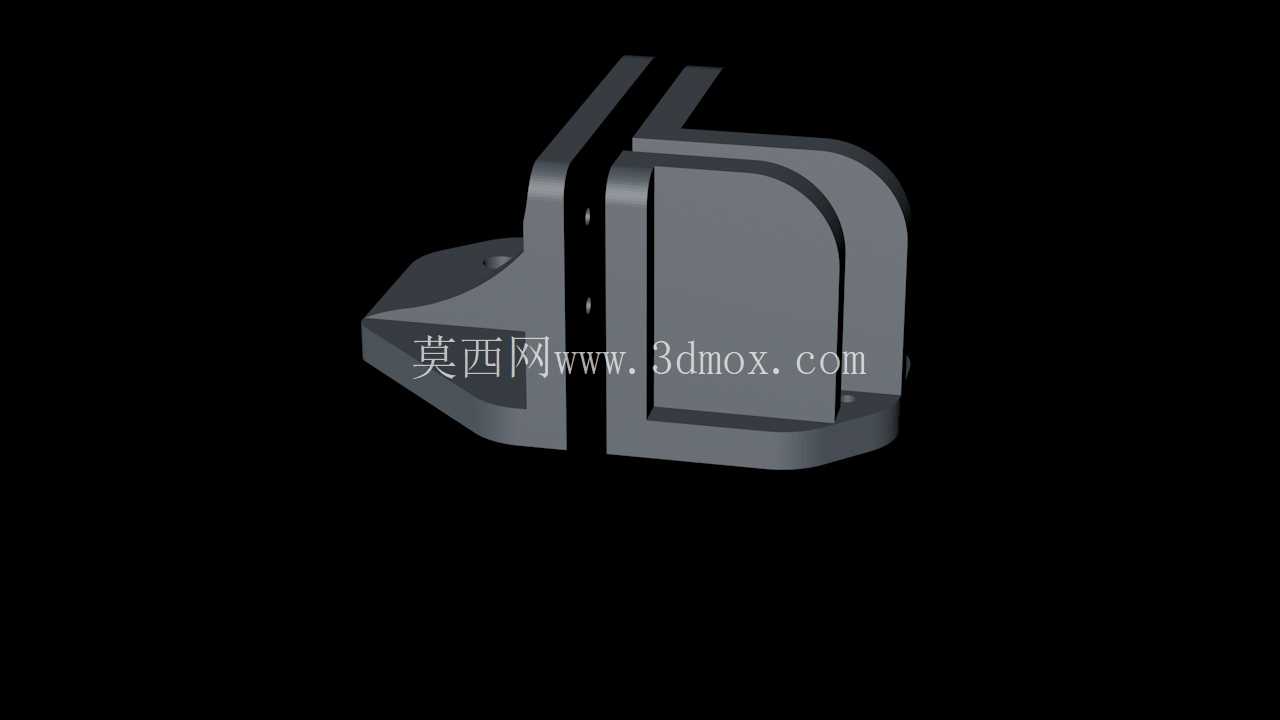

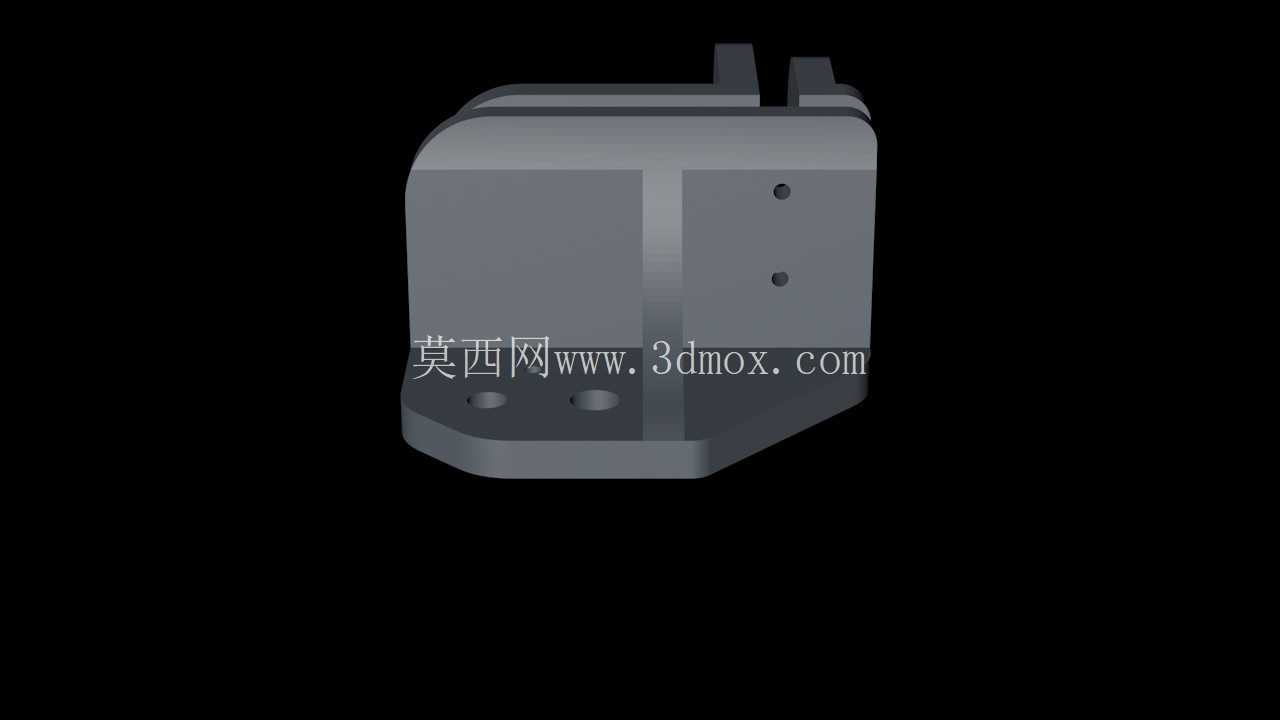

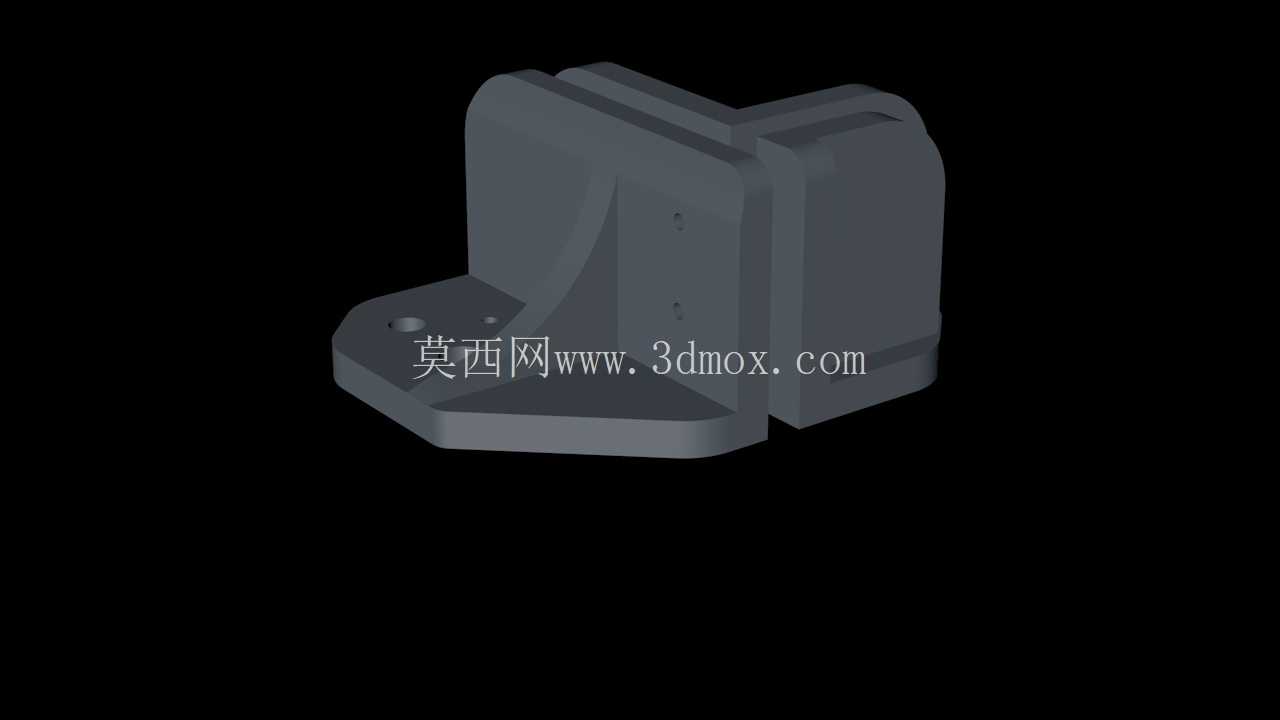

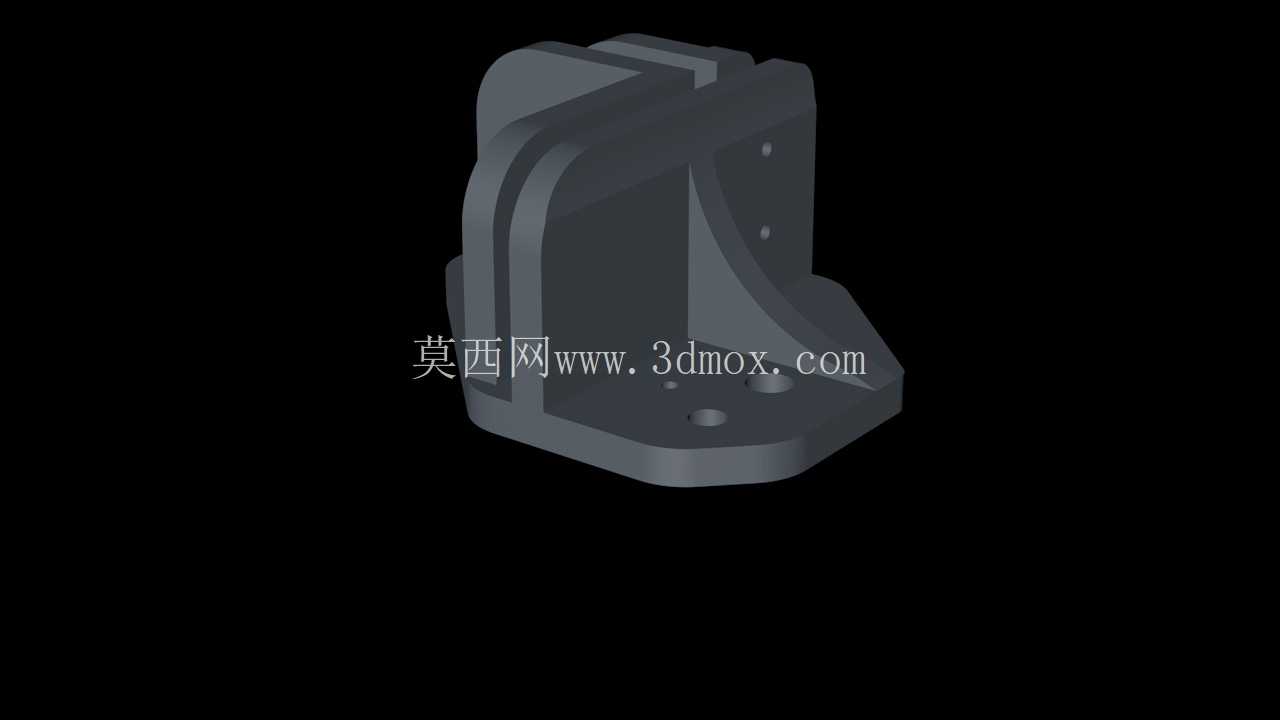

看底板的安装孔位布局，是做了沉头孔设计，三个孔位的位置完全匹配Anet A8机型对应安装位的型材槽距，安装的时候沉头螺丝可以完全埋入支座平面，不会突出表面干涉运动部件的行程，立板上的两个定位孔是做了同轴度公差预留，和对应光轴或者导轨滑块的安装柱配合的时候，不需要额外打磨修配，装配后可以保证立板和底板的垂直度控制在0.1mm以内，避免因为安装面倾斜导致运动部件卡滞。外形上支座的所有边角都做了R2的圆角过渡，一方面是3D打印的时候不需要加支撑，减少打印后处理的工作量，另一方面也避免尖锐边角在装配的时候划伤线材或者操作人员的手，整体的安装边界完全控制在原厂安装位的空间范围内，不需要对设备原有结构做任何切割改装，直接替换原厂对应零件就可以使用。

从实际使用场景来说，这个支座除了用在原厂Anet A8的对应位置，也可以用在同结构的其他桌面级DIY3D打印机改装上，比如很多人做近程挤出改装的时候，挤出头重量增加，原有支座的刚性不足会导致Z轴上下运动的时候出现晃动，换上这个加强结构的支座之后，高速打印的时候Z轴的晃动量可以降低60%以上，打印大尺寸模型的时候层纹错位的问题会明显改善。设计的时候也考虑了不同打印材料的适配性，不管是用PLA、PETG还是ABS材料打印，这个结构的壁厚都是做了3mm的均匀壁厚设计，不会出现壁厚突变导致的打印冷却不均翘曲问题，加强筋的厚度也是2mm，和主体壁厚保持合理的比例，避免打印的时候出现缩痕，影响安装面的平面度。

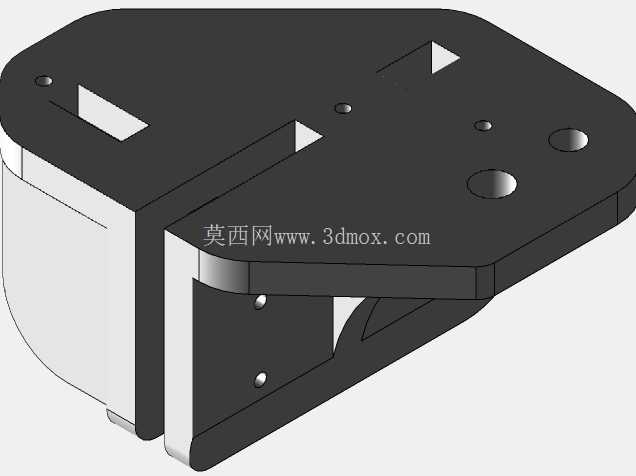

再看安装边界的细节，底板的轮廓是做了切角处理，对应设备上原有走线槽的位置，不会遮挡线材的走线路径，立板的后侧做了让位槽，对应设备上原有同步带的布置位置，安装之后同步带不会和支座产生摩擦，不需要调整同步带的张紧位置。立板上的安装孔是做了通孔设计，既可以用螺丝直接锁紧固定，也可以压入铜螺母做反复拆装的连接位，适配不同改装需求的用户，整个零件没有倒扣结构，不管是FDM3D打印制作，还是用铝合金铣削做小批量加工，都可以一次装夹完成加工，不需要二次翻面装夹，加工成本也能控制在合理范围内。很多新手改装3D打印机的时候，一味去换更高精度的导轨、更大扭矩的电机，却忽略了连接基座的刚性，其实整个运动系统的刚性是由最薄弱的那个零件决定的，这个支座就是补上了原厂结构里的刚性短板，不需要更换其他核心部件，就能明显提升设备的运行稳定性，尤其是长时间连续打印的时候，不会因为基座形变导致打印精度逐步下降，对于经常打大尺寸、长周期模型的用户来说，这个零件的实用性非常高。
