3D打印机长丝支撑底座结构设计

桌面级FDM3D打印机在长时间连续打印作业中，耗材丝盘的送丝顺畅度直接决定打印成品的良率，不少用户都遇到过丝盘卡滞、送丝阻力波动导致的断丝、层厚不均、打印件表面出现波纹等问题，这款长丝支撑底座正是针对这类实际使用痛点开发的配套结构件。从实际应用场景来看，该部件安装在3D打印机的机架侧方或者独立耗材架上，作为耗材丝卷的承载旋转支撑结构，需要适配市面上绝大多数1kg标准规格的PLA、ABS、PETG等常见打印耗材卷，在送丝过程中保证丝卷转动阻尼均匀，不会因为丝卷自重导致转动卡涩，也不会因为阻尼过小出现丝卷松垮、耗材缠绕打结的情况。

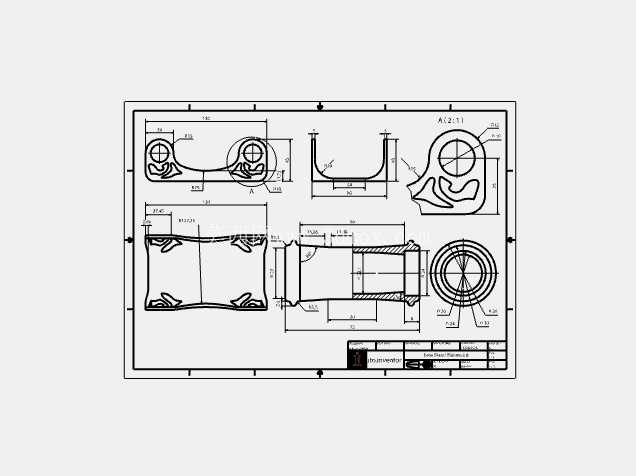

从功能特性上看，这款底座采用双侧对称支撑的结构形式，两端设置带圆弧过渡的安装耳座，耳座上预留的同轴安装孔可以适配标准规格的旋转轴或者配套轴承，安装后丝卷的转动阻力可以控制在合理区间，当挤出机牵引耗材时，丝卷可以平稳跟随转动，不会出现突然的卡顿或者惯性过冲。底座的主体承托部分采用U型下沉式结构，两侧的支撑臂做了R15的圆弧过渡处理，既可以避免尖锐棱边刮蹭耗材表面，也能提升结构本身的抗形变能力，即使长时间承载满卷1kg的耗材，也不会出现支撑臂外张变形的问题。底座底部的安装面做了平面度处理，可以通过螺栓或者卡扣直接固定在型材机架上，安装后整体的同轴度公差控制在0.1mm以内，保证丝卷转动时不会出现偏摆。

从设计思路层面，整个结构在建模阶段就充分考虑了加工和装配的工艺性，所有的外轮廓棱边都做了圆角处理，避免应力集中，不管是采用3D打印直接制作原型，还是采用注塑工艺批量生产，都不需要额外做过多的后处理。两端安装孔的位置尺寸严格匹配标准耗材架的安装孔距，中心距设置为130mm，可以兼容绝大多数市售耗材卷的内孔宽度，安装孔直径设置为适配标准8mm光轴的尺寸，用户可以直接选用现成的光轴和轴承作为转动副，不需要额外定制非标零件。局部的细节设计上，支撑臂内侧做了R20的内凹圆弧，和耗材卷的外侧轮廓形成避让，不会在丝卷转动时产生摩擦，耳座位置的R15外圆弧既提升了结构强度，也让整体外观更流畅。

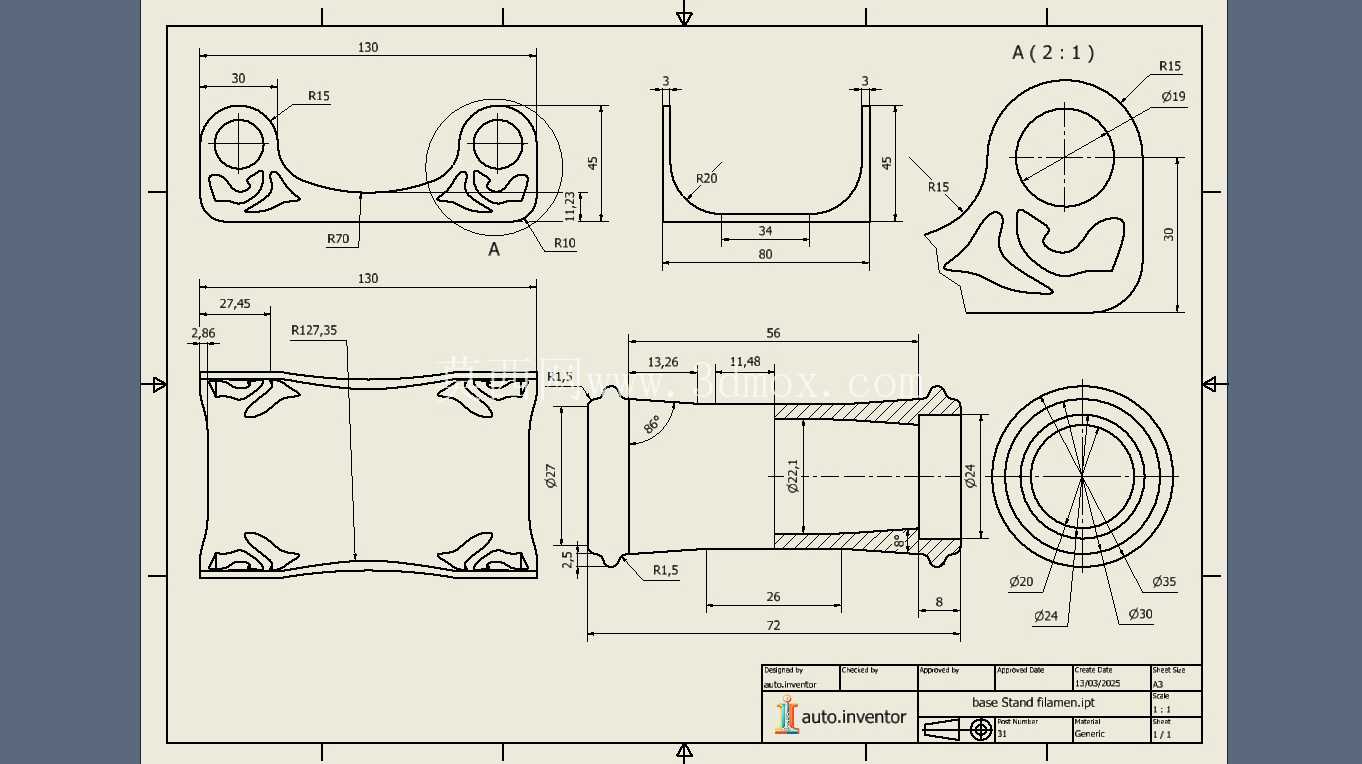

从外形尺寸与安装边界来看，整个底座的总长度为130mm，总宽度为60mm，支撑臂的高度为34mm，安装后整体占用的空间非常紧凑，不会过多占用打印机周边的操作空间。底部的安装孔位预留了足够的调节余量，用户可以根据自己的机架实际情况调整安装位置，即使是不同型号的桌面级3D打印机，也能通过简单的调整完成适配。在实际使用过程中，这款底座可以有效降低送丝系统的阻力波动，让挤出机的送丝精度更稳定，尤其是在长时间打印大尺寸模型时，能够避免因为丝卷卡滞导致的打印失败问题，同时坚固的结构设计也保证了部件的使用寿命，不需要频繁更换维护。对于结构设计从业者来说，这款底座的设计思路也具备参考价值，在做配套支撑类结构时，充分考虑使用场景的实际受力情况、装配兼容性、加工工艺性，才能做出真正实用的结构件，而不是只停留在外观造型的层面。
