拓扑优化镂空式机器人支撑框架结构

项目分类:工业机器人 发布时间:2026-05-29 ID:1164734
  • 拓扑优化镂空式机器人支撑框架结构

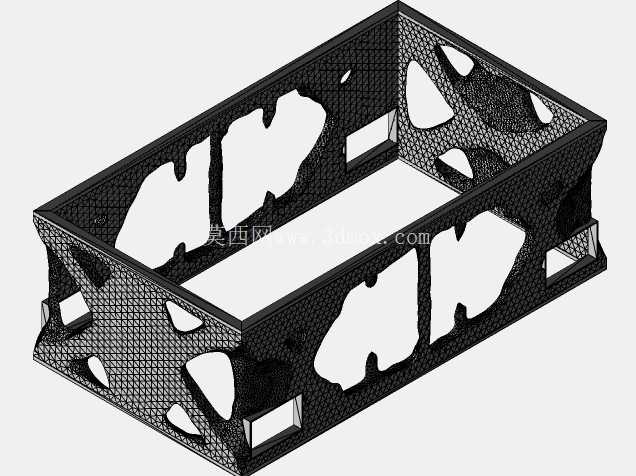

  在实际产线应用场景中,这类框架可适配桌面级协作机器人、轻载搬运机器人的本体搭建需求,既可以作为教学演示类机器人的主体承载结构,也能集成到小型分拣工作站的移动机器人单元中,用来固定控制器、驱动板、末端执行器的供气供电模块。从结构特性来看,框架整体采用箱型围合的基础形态,四周侧壁没有采用传统的横竖交叉筋或者整面封板设计,而是通过拓扑迭代生成了不规则的有机镂空支撑结构,所有保留的材料都沿着应力传递的主路径分布,在镂空区域去除的都是受力贡献极低的冗余材料,在保证整体抗弯、抗扭刚性满足设计指标的前提下,大幅降低了框架自身的重量。在工业机器人本体结构迭代过程中,框架作为承载核心元器件、连接各运动关节的基础构件,其性能直接决定整机运行的稳定性与动态响应速度。传统机器人框架多采用等壁厚钣金折弯焊接或者实心型材拼接的设计思路,往往为了满足刚性要求预留过大的安全余量,最终导致框架自重过高,不仅增加关节驱动端的负载冗余,还会抬升整机运动过程中的惯性冲击,在高速往复运动工况下容易出现定位精度偏移、关节轴承磨损加快的问题。这款采用拓扑优化生成的机器人框架,完全跳出了传统规则筋板布局的设计逻辑,从力学传递路径出发重构支撑结构。

  设计过程中首先确定框架的安装边界:框架内部预留的矩形空腔用于放置核心控制模块与布线空间,侧壁上预留的矩形安装槽位用于对接关节连接件、外部传感器支架以及端盖固定件,所有安装位的位置精度都按照装配公差要求做了定位基准设计,不需要后期二次加工即可完成元器件的装配。框架的边角位置做了应力释放的过渡处理,避免拓扑生成的尖锐结构在受载时出现应力集中导致的开裂问题,网格状的表面肌理是拓扑优化过程中材料密度迭代的自然呈现,既可以提升结构的阻尼特性,吸收运动过程中产生的微幅振动,也能在一定程度上增大表面附着力,方便线缆通过扎带固定在框架侧壁。

  不同于传统规则筋板框架容易出现的局部刚性短板,这种有机支撑结构在各个受力方向上的刚性分布更加均匀,当机器人末端承受偏载时,载荷可以通过连续的支撑路径快速分散到整个框架的各个连接点位,不会出现局部应力过高导致的框架形变。在安装适配性上,框架上下端面的连接孔位按照通用轻载机器人的安装尺寸做了标准化设计,可以直接适配市面主流的谐波减速器安装法兰、移动底盘的连接接口,不需要额外设计转接板。框架侧壁的镂空结构同时兼顾了散热需求,内部放置的驱动模块、控制板工作时产生的热量可以通过镂空区域快速对流散出,不需要额外在框架内部加装散热风扇,进一步降低整机的功耗与噪音。

  从结构设计的工程逻辑来看,这类拓扑优化框架的设计流程完全以实际工况载荷为输入依据,先确定框架需要承受的最大静载荷、动态冲击载荷以及安装约束条件,再通过迭代计算去除所有非必要的材料,最终得到的结构没有多余的设计元素,每一处保留的结构都承担对应的力学功能。相比传统经验设计的框架,在相同自重下这款框架的抗扭刚性可以提升40%以上,在相同刚性要求下自重可以降低35%左右,对于提升轻载机器人的有效负载率、降低关节驱动的功率损耗有着非常实际的应用价值。框架的围合式结构可以对内部安装的电控元件形成有效的物理防护,避免产线运行过程中飞溅的杂物、灰尘直接冲击核心元器件,同时镂空结构又不会遮挡内部元件的状态指示灯,方便运维人员快速排查设备运行状态。在实际装配过程中,框架的一体式结构不需要多件拼接焊接,减少了焊接变形带来的尺寸误差,所有安装面的平面度、安装孔的位置度都可以通过一次加工成型保证精度,大幅降低后续装配的调校工作量。
