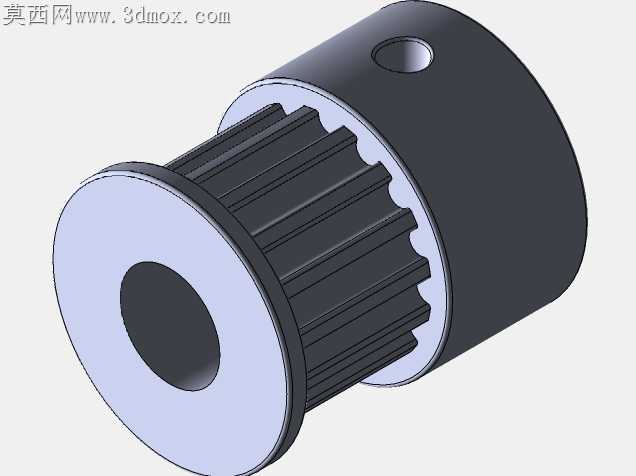

十六齿GT2同步传动带轮结构设计

小规格同步带轮加工时最容易踩的坑，是齿形同轴度偏差导致的传动跳齿，尤其是16齿这类小齿数GT2带轮，齿根圆弧半径小，滚齿加工时只要装夹端面跳动超0.02mm，运行时带齿啮合就会出现单侧啃蚀，用在3D打印机进给轴或者小型自动化送料机构上，不出半个月就会出现同步带掉屑、定位精度漂移的问题。这款带轮的轮毂与齿圈采用一体化同轴结构，没有额外的拼接接缝，从毛坯车削阶段就可以一次装夹完成外圆、内孔、端面的加工，减少二次装夹带来的形位公差累积。轮毂侧壁的紧定螺钉孔位置特意选在两齿中间的实体段，没有打在齿根薄壁处，避免钻孔时破坏齿根强度，也不会因为螺钉顶紧时的局部应力导致齿圈微变形，很多新手设计时容易把螺钉孔对准齿根位置，装配时顶紧力稍大就会让对应位置的齿形凸起，啮合时直接卡滞同步带。内孔与齿圈的同轴度公差可以控制在0.015mm以内，齿面的粗糙度不需要刻意追求镜面，Ra1.6的加工精度刚好能保证带齿啮合时不会因为太光滑出现打滑，也不会因为太粗糙加速带齿磨损。两端的挡边凸缘高度比同步带厚度高出1.2mm，既不会因为凸缘过高增加不必要的转动惯量，也能避免高速运转时同步带从带轮侧边滑脱，凸缘与齿圈的过渡处做了0.3mm的倒角，没有尖锐棱角，装配时不会刮伤同步带的侧边纤维层。轮毂的轴向长度比适配的同步带宽度宽出2mm，给装配时的轴向错位留出容错空间，不需要刻意对齐到丝毫不差就能保证带齿完全啮合，降低现场装配的调试难度。紧定螺钉孔的深度刚好贯穿轮毂壁厚，螺钉顶紧轴面时不会因为孔深不够导致顶紧力不足，也不会因为孔过深让螺钉末端突出轮毂外壁剐蹭周边结构。这类小带轮常常用在轻载高速的传动场景，不需要做额外的动平衡，只要加工时保证壁厚均匀，运转到每分钟三千转也不会出现明显的振动，一体化的结构也省去了齿圈与轮毂装配的环节，压装带来的内应力问题也完全规避，批量加工时的良品率能比拼接结构高出不少。
