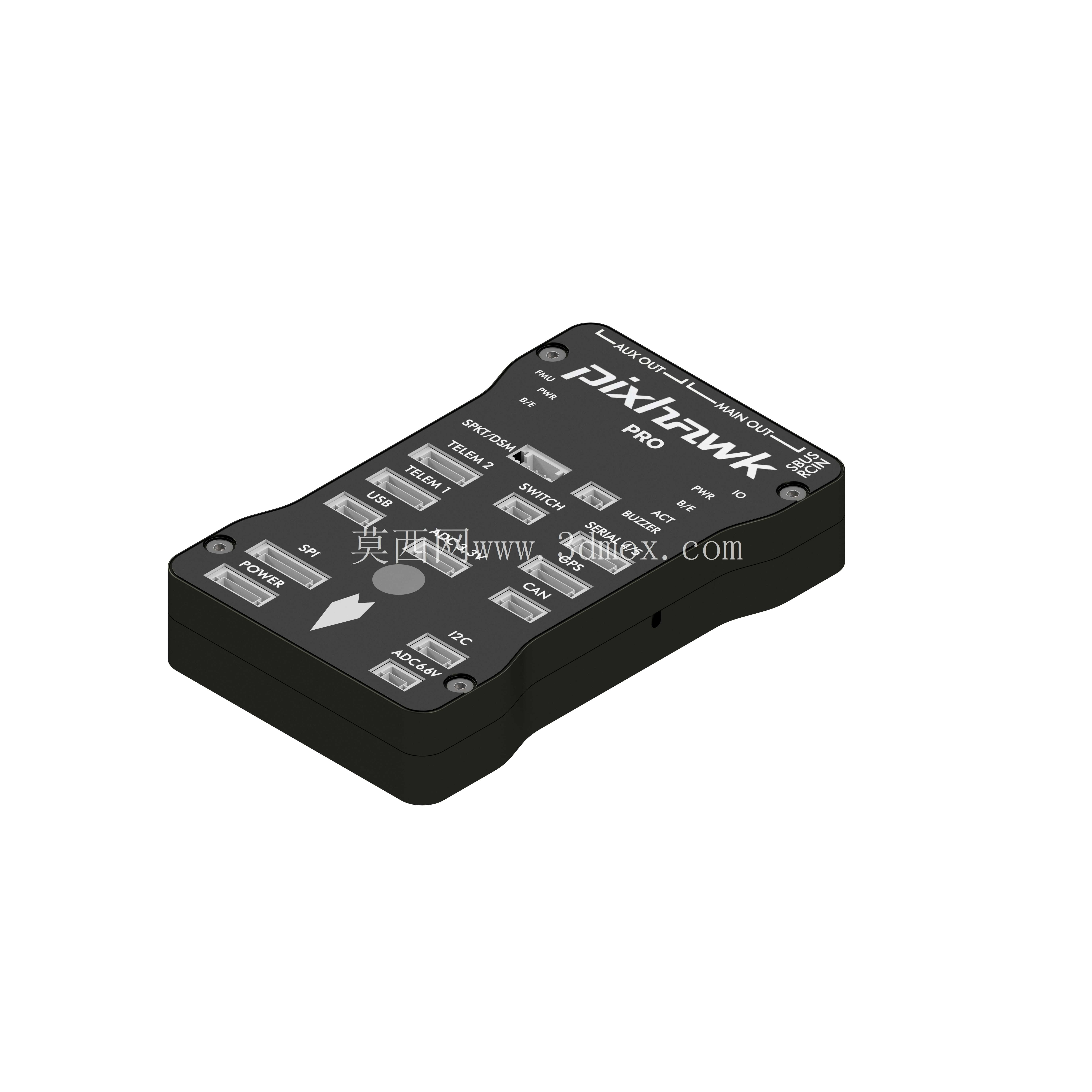

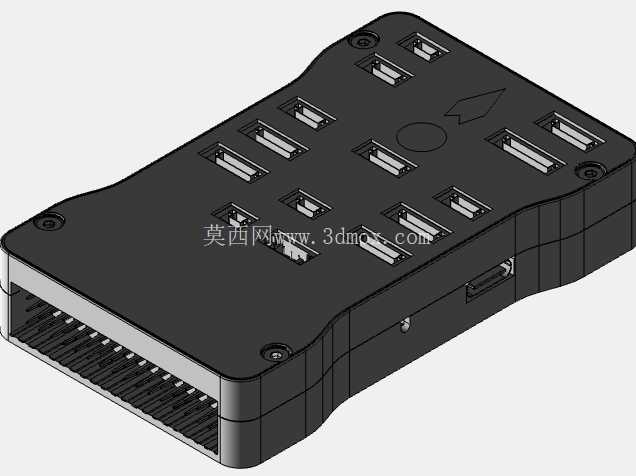

Pixhawk Pro飞控板结构三维数模

这款Pixhawk Pro飞控板的三维数模，完整还原了飞控硬件的结构细节，可直接用于无人机机架适配设计、安装位校核以及配套减震结构的开发工作。在多旋翼、固定翼、垂直起降无人机的整机开发流程中，飞控作为核心控制单元，其安装位置、固定方式直接影响飞行姿态数据采集的准确性，数模中预留的所有安装孔位、接口排布都和实物完全一致，结构工程师在做机架设计时，可直接调用该数模完成装配干涉检查，避免后期打样出现孔位错位、接口被结构件遮挡的问题。

从实际应用场景来看，这类飞控广泛用于工业级巡检无人机、测绘无人机、教学实验无人机以及消费级高端航模设备中，数模还原了板载所有接口的位置与外凸尺寸，包括主电源接口、GPS模块接口、数传接口、舵机输出排针、USB调试接口的位置都做了精准复刻，设计机架走线槽时，可以直接参照数模的接口朝向规划线缆走向，减少线缆弯折应力，避免飞行过程中线缆松脱。飞控板本体的外形做了等比例还原，板上的标识丝印、元件凸起高度都在数模中有所体现，尤其是板载IMU模块对应的凸起区域、状态指示灯的位置，都做了细节还原，在设计飞控保护壳时，可以直接参照这些凸起尺寸预留避让空间，保证保护壳安装后不会按压到板载元件，同时不会遮挡状态指示灯，方便地面调试时观察飞控运行状态。

设计思路上，这款飞控的结构布局充分考虑了机载安装的通用性，四个角的安装孔采用标准航模安装孔距，适配市面上绝大多数通用型无人机减震台，数模中准确还原了安装孔的孔径与沉台尺寸，工程师选型减震球时，可以直接匹配对应规格的减震件，无需反复测量实物尺寸。板身的厚度、边缘倒角都做了精准还原，在做紧凑式机架设计时，可以准确计算飞控安装所需的空间余量，尤其是在折叠式无人机的结构设计中，可通过数模仿真折叠过程中机臂与飞控的间隙，避免结构件刮擦飞控板造成元件损坏。

从安装边界来看，数模标注了飞控板所有外凸元件的最大高度，包括排针的最高凸起、USB接口的外伸长度，在设计机载设备堆叠方案时，可以准确计算飞控与上方GPS模块、下方减震板之间的安全距离，既保证设备堆叠紧凑节省机载空间，又不会出现元件挤压导致的接触不良问题。接口的朝向设计也在数模中完整呈现，所有侧向接口的排布避开了安装孔位的受力区域，固定螺丝锁紧时不会对接口焊点造成应力损伤，这一结构细节在数模中可以清晰观察到，方便结构设计时对应规划机架的固定柱位置，让螺丝锁紧力直接作用在PCB板的基材区域，保护板载焊接元件。

针对航模开发中常见的减震设计需求，该数模可以直接用于减震台的匹配仿真，通过数模的重量分布参考（结合实际飞控的配重参数），调整减震球的硬度与安装位置，让飞控的固有频率避开无人机旋翼的振动频率区间，减少振动对IMU数据采集的干扰。数模中还原的板载元件布局，也能帮助开发者理解飞控的内部元件排布，在做定制化外壳设计时，可针对发热元件的位置预留散热孔位，比如主处理器、电源模块对应的区域，在外壳上设计对应的散热格栅，保证长时间飞行时飞控的工作温度处于合理区间。

在教学与二次开发场景中，该数模也可用于飞控安装原理的演示，帮助初学者理解飞控在无人机整机中的安装要求，包括安装方向、水平校准基准面的对应结构，数模上的方向箭头标识和实物完全一致，在做装配指导材料时可直接截取数模视角做标注，无需拍摄实物。对于做定制化飞控改装的开发者，该数模也可作为基础底板，在其上叠加扩展模块的结构设计，比如加装外置减震层、防水外壳、冗余电源模块时，都可以基于该数模做装配匹配，减少实物试装的迭代次数。
