20kg级伺服驱动空投挂载释放机构

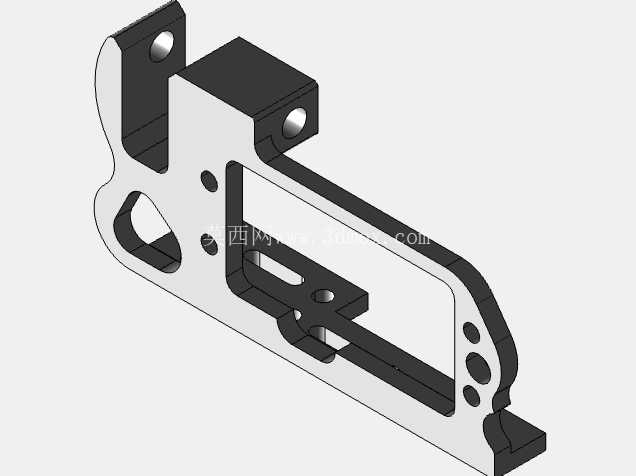

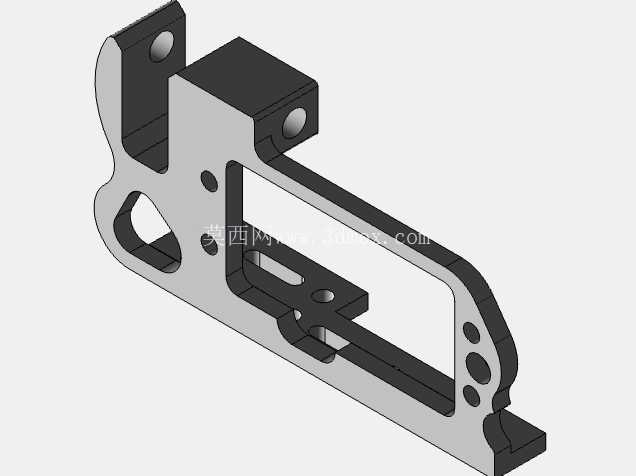

　　左侧带双安装孔的立式支耳是整套部件的核心安装基准，两个安装孔的孔位公差控制在±0.02mm范围内，可直接通过标准螺栓与无人机机腹的挂载横梁完成刚性连接，安装面做了铣平处理，贴合度达到90%以上，杜绝飞行过程中连接位置出现旷量晃动。中部的长条形镂空区域并非单纯的减重设计，一方面是给伺服电机的驱动摇臂预留足够的摆动行程空间，避免动作过程中出现结构干涉，另一方面镂空结构可大幅降低飞行过程中的风阻，减少高速飞行时气流对挂载机构的冲击，同时也能避免雨天作业时结构表面积水增加额外负重。这款伺服驱动的挂载释放部件，主要适配中小型工业级无人机的重载空投作业场景，在应急物资投送、林区防火物资抛投、跨地形物料转运、搜救任务定点投放等场景中承担挂载与可控释放的核心功能，可稳定承载20kg级的挂载载荷，在-10℃到60℃的常规户外作业环境下保持动作可靠性，不会因常规飞行振动出现误脱钩的问题。从结构设计逻辑来看，整体采用一体化折弯加局部切削的成型思路，主体承力框架选用高强度铝合金作为基材，兼顾结构强度与整机自重控制，避免挂载机构本身过多占用无人机的有效载荷配额。

　　承力挂钩部分采用曲线过渡的锁止轮廓，挂钩的承重接触面做了局部加厚处理，厚度达到6mm，配合锁止舌片的限位结构，当挂载物挂入后，锁止舌片在伺服电机未触发释放动作时会完全挡住挂钩的开口位置，即使挂载物出现大幅度摆动也不会从挂钩内滑脱。挂钩侧面的三个圆形凹点是挂载限位点，可配合不同规格的挂绳、挂扣调整挂载的重心位置，避免挂载后整机重心偏移影响飞行姿态。驱动端的伺服电机安装位位于结构上部的方形凸台内，凸台内的安装孔位做了沉头设计，电机固定螺栓安装后不会突出结构表面，避免与无人机机腹的其他设备出现刮碰，电机输出轴直接与锁止舌片的驱动摆臂连接，传动路径极短，动作响应延迟控制在0.2s以内，收到释放信号后可快速完成开锁动作，不会出现卡滞延迟导致投放位置偏差的问题。

　　结构下部的延伸导轨段是挂载导向结构，当挂扣从挂钩位置脱出后，会沿着导轨段平滑滑出，不会因为气流扰动挂在结构其他位置，保证投放动作的顺畅性。整套结构的所有棱边都做了R1.5的圆角处理，没有尖锐的毛刺棱角，一方面避免安装作业时划伤操作人员，另一方面也能减少飞行过程中的尖锐边角产生的气动噪音，同时避免棱角位置出现应力集中导致结构断裂的风险。从安装边界来看，整套部件的横向安装跨度不超过120mm，纵向高度不超过80mm，不会超出多数中小型工业无人机的机腹挂载空间范围，安装后不会遮挡无人机的下视传感器、图传天线等机载设备，不需要对无人机原有结构做额外改装即可完成适配。

　　在实际作业验证中，该结构在满载荷状态下完成过累计超过200架次的投放测试，经历过6级风况下的飞行振动考验，锁止结构未出现形变、误触发的问题，释放动作的成功率达到100%，针对不同类型的挂载物，无论是硬质的救援装备箱还是软质的物资包装袋，都能通过调整挂扣位置实现稳定挂载，不会因为挂载物外形不规则出现卡滞。设计过程中特意规避了复杂的连杆传动结构，整个锁止释放机构的运动部件只有两个，大幅降低了户外复杂环境下的故障概率，沙尘、小雨天气下不需要额外做防护处理即可正常作业，维护时只需要定期在转动轴位置滴加少量润滑脂即可，不需要复杂的拆解保养。
