六凸耳环形橡胶联轴器缓冲结构

做传动系统结构设计的工程师大多清楚，在存在冲击载荷、两轴对中存在微量偏差的传动链路里，刚性联轴器的适配性往往很差，不仅容易因为安装对中误差产生额外的附加载荷，长期交变冲击下还会造成轴系、轴承的过早磨损，而这类带六个安装凸耳的环形橡胶缓冲结构，正是针对这类工况开发的弹性连接元件。从实际应用场景来看，这类橡胶缓冲联轴器常被用在中小功率的内燃机与工作机连接端、小型风机与电机的传动链路、轻工设备的传动轴对接位置，尤其是那些启停频繁、正反转切换多、传动系统本身没有额外缓冲结构的设备上，它能在传递额定扭矩的同时，吸收掉轴系运转过程中产生的径向、角向微量偏移，避免刚性碰撞带来的零部件损耗。

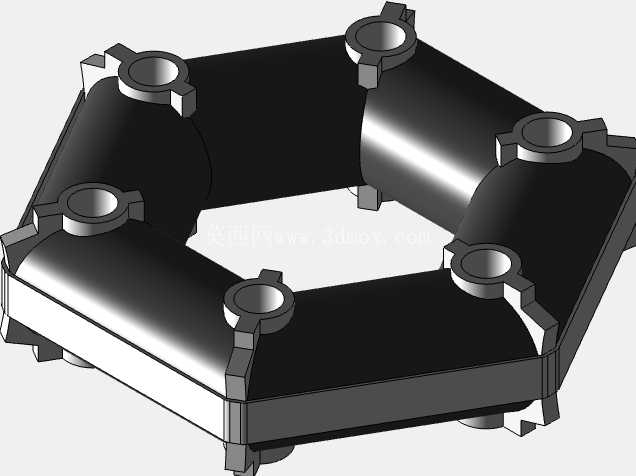

从结构设计思路上看，这款环形橡胶件没有采用传统的整体实心橡胶块结构，而是做成了中心镂空的六边形闭环结构，六个弧形的橡胶臂均匀分布在环形基体上，每个臂的末端都集成了带金属衬套的安装凸耳，凸耳上的通孔是用来穿装连接螺栓的，金属衬套的作用是避免螺栓拧紧时直接挤压橡胶造成局部应力集中，同时也能提升安装位置的耐磨性能，毕竟橡胶本身的抗剪切、抗挤压强度有限，反复拆装或者长期受螺栓预紧力作用很容易出现开裂、压溃的问题，预埋金属衬套是这类橡胶传动件非常成熟的设计方案。六个安装凸耳采用间隔错位的安装逻辑，也就是三个凸耳连接主动侧的法兰盘，另外三个凸耳连接从动侧的法兰盘，当主动轴转动时，扭矩通过法兰传递给三个连接凸耳，再通过橡胶臂的弹性变形将扭矩传递到从动侧的三个凸耳上，最终带动从动轴转动，这个过程中橡胶臂的弹性变形量可以抵消掉两轴之间最大1-2度的角向偏差，以及0.5-1mm的径向偏移，不需要像刚性联轴器那样要求极高的安装对中精度，能大幅降低现场安装调试的难度。

从外形尺寸与安装边界来看，这款橡胶圈的整体外轮廓是正六边形切角结构，外接圆直径根据适配的扭矩等级不同，常规中小功率款大概在120-180mm区间，中心镂空的内孔直径大概是外轮廓直径的三分之一，足够避开轴系的伸出端，不会和轴头、键槽等结构产生干涉。每个安装凸耳的端面都做了和法兰盘贴合的平面设计，凸耳上的安装孔中心到橡胶圈中心的距离是统一的，保证六个安装点的节圆直径一致，安装后螺栓不会受到额外的剪切力。橡胶臂的截面做了圆弧过渡设计，没有尖锐的直角转角，这是因为橡胶件在反复交变变形的过程中，直角位置很容易出现应力集中，长期运转后会从转角位置开始产生裂纹，圆弧过渡能让应力沿着橡胶臂均匀分散，大幅提升元件的疲劳寿命。

在实际选型使用的时候，需要注意几个关键边界：首先是安装时的螺栓预紧力不能过大，否则会把凸耳位置的橡胶压得变形过量，失去应有的弹性缓冲能力，一般预紧力以刚好让金属衬套端面和法兰面完全贴合为准；其次是这种橡胶缓冲件的适用工作温度范围通常在-30℃到80℃之间，不能用在有油污长期浸泡、或者环境温度过高的场合，橡胶材料接触矿物油会逐渐溶胀变软，温度过高会加速橡胶老化开裂，直接缩短使用寿命；另外在安装的时候要保证六个凸耳的受力均匀，不能出现某一个凸耳提前受力、其他凸耳间隙过大的情况，否则会造成单个橡胶臂受力过载，短时间内就会出现撕裂故障。和传统的柱销式弹性联轴器相比，这种整体式的橡胶圈结构没有额外的金属柱销、缓冲套等零散零件，拆装更换的时候不需要完全拆解两端的法兰盘，只需要松开连接螺栓就可以把旧的橡胶圈取出来更换新件，后期维护的效率要高很多，而且整体橡胶结构的阻尼特性更好，不仅能缓冲冲击载荷，还能吸收一部分轴系运转时产生的振动，降低传动系统的运行噪音。很多做小型设备改造的工程师在遇到传动系统振动大、对中难度高的问题时，往往会优先选用这类结构的弹性缓冲元件，不需要改动原有轴系的安装尺寸，只需要匹配对应安装节圆、对应扭矩等级的橡胶圈，就能快速改善传动系统的运行状态。
