驱动器插入用带定位凸台蜗杆传动构件

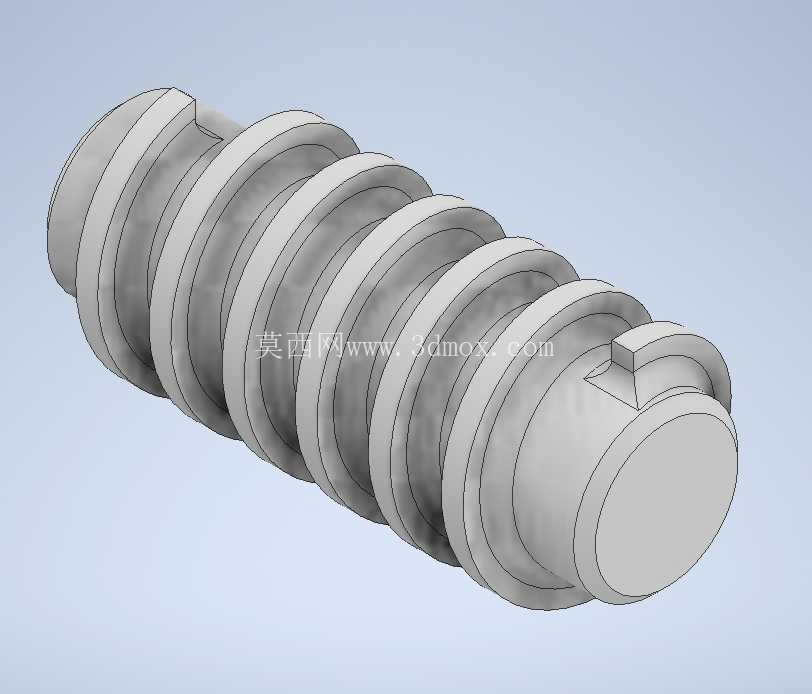

　　端部的圆形轴台做了直径收窄设计，轴台侧面加工的两个对称凸台，是安装时的周向定位结构，装配时凸台卡入对应安装座的卡槽内，能够避免传动过程中构件自身发生周向窜动，保证动力输入、输出端的同轴度，减少运转过程中的偏磨问题。从安装边界来看，构件整体为同轴回转体结构，最大外径为螺旋齿的齿顶圆直径，安装时需要预留的径向空间略大于齿顶圆尺寸，轴向安装长度需要覆盖螺旋段全长加上端部定位轴台的长度，装配时定位端插入驱动器的动力输出座，通过凸台卡合完成周向固定，螺旋段与配套的蜗轮或者螺母滑块啮合，即可实现动力传递。这类带端部定位凸台的蜗杆类构件，常应用在小型线性驱动装置、精密进给机构的动力传递环节，作为驱动器插入端的核心传动零件，承担着将旋转运动转化为直线进给、或是传递交错轴间扭矩的作用，在小型自动化执行器、家电驱动模块、工装夹具的进给单元中都能见到这类结构的应用。从结构设计逻辑来看，构件主体采用连续的梯形螺旋齿形，齿形的导程、牙型角经过匹配计算，能够保证传动过程中啮合平稳，减少回程间隙，相比普通三角螺纹，梯形齿的接触面积更大，承载能力更强，能够承受持续的轴向载荷，适配驱动器频繁正反转的工作工况。

　　设计这类构件时，首先要根据驱动器的额定输出扭矩核算齿面接触强度，确定螺旋齿的模数、导程角参数，避免负载下出现齿面变形或者断齿问题；其次端部定位凸台的尺寸需要和安装座的卡槽做公差配合，一般采用小间隙配合，既保证装配时能够顺利插入，又不会因为间隙过大导致传动过程中出现冲击。齿面的粗糙度需要控制在合理范围，降低啮合过程中的摩擦阻力，减少运转噪音，同时提升耐磨性能。在实际应用场景中，这类构件常配套在小型直线驱动器上，比如智能家具的电动调节机构、小型工装的自动进给单元、医疗设备的微调驱动模块，这类场景对传动的平稳性、定位精度有一定要求，带定位凸台的结构能够省去额外的键连接加工，简化装配工序，同时保证传动的同轴度。

　　需要注意的是，这类构件的螺旋段和定位轴台的同轴度公差需要严格控制，如果同轴度超差，运转过程中会出现螺旋齿偏磨，不仅会增大传动阻力，还会导致传动间隙变大，影响进给精度，严重时甚至会出现卡滞问题。另外，螺旋齿的起始端和收尾端都做了过渡倒角处理，避免装配时刮伤配套啮合件的接触面，也能在啮合起始阶段让齿面平稳滑入啮合位置，减少启动瞬间的冲击。从选材角度来看，这类传动构件一般会选用中碳钢或者合金结构钢加工，经过调质处理提升整体韧性，齿面如果有高耐磨需求还可以做表面淬火处理，提升齿面硬度，延长使用寿命；如果是用于低负载、低转速的场景，也可以选用工程塑料注塑成型，降低加工成本，同时具备自润滑特性，减少运行噪音。

　　在三维建模过程中，螺旋齿的生成需要准确匹配导程、牙型角参数，端部凸台的位置需要和螺旋齿的起始位置做对应，保证装配时的相位正确，避免出现安装错位导致啮合不良的问题；建模时还要注意各段轴径的过渡圆角处理，避免应力集中，尤其是螺旋段和定位轴台的衔接位置，圆角半径不能过大，否则会影响装配到位，也不能过小导致应力集中引发断裂风险。这类构件虽然结构不算复杂，但作为驱动器插入端的核心传动零件，其尺寸精度、形位公差直接影响整个驱动单元的运行稳定性，设计时需要结合实际负载工况、安装空间尺寸反复校核参数，才能保证最终的使用效果。
