BH1750照度传感器专用安装固定支架

做环境光检测类设备集成的时候，BH1750这类数字照度传感器的安装一直是容易被忽略的细节，很多项目里直接把模块用双面胶或者扎带固定在设备壳体上，要么检测窗口被遮挡导致读数偏差，要么线缆拉扯造成模块引脚脱焊，长期运行的户外设备还容易因为积灰、凝露落在传感器感光面上，慢慢造成检测值漂移。这次做的这款支架，就是针对这些实际工程痛点设计的适配结构。

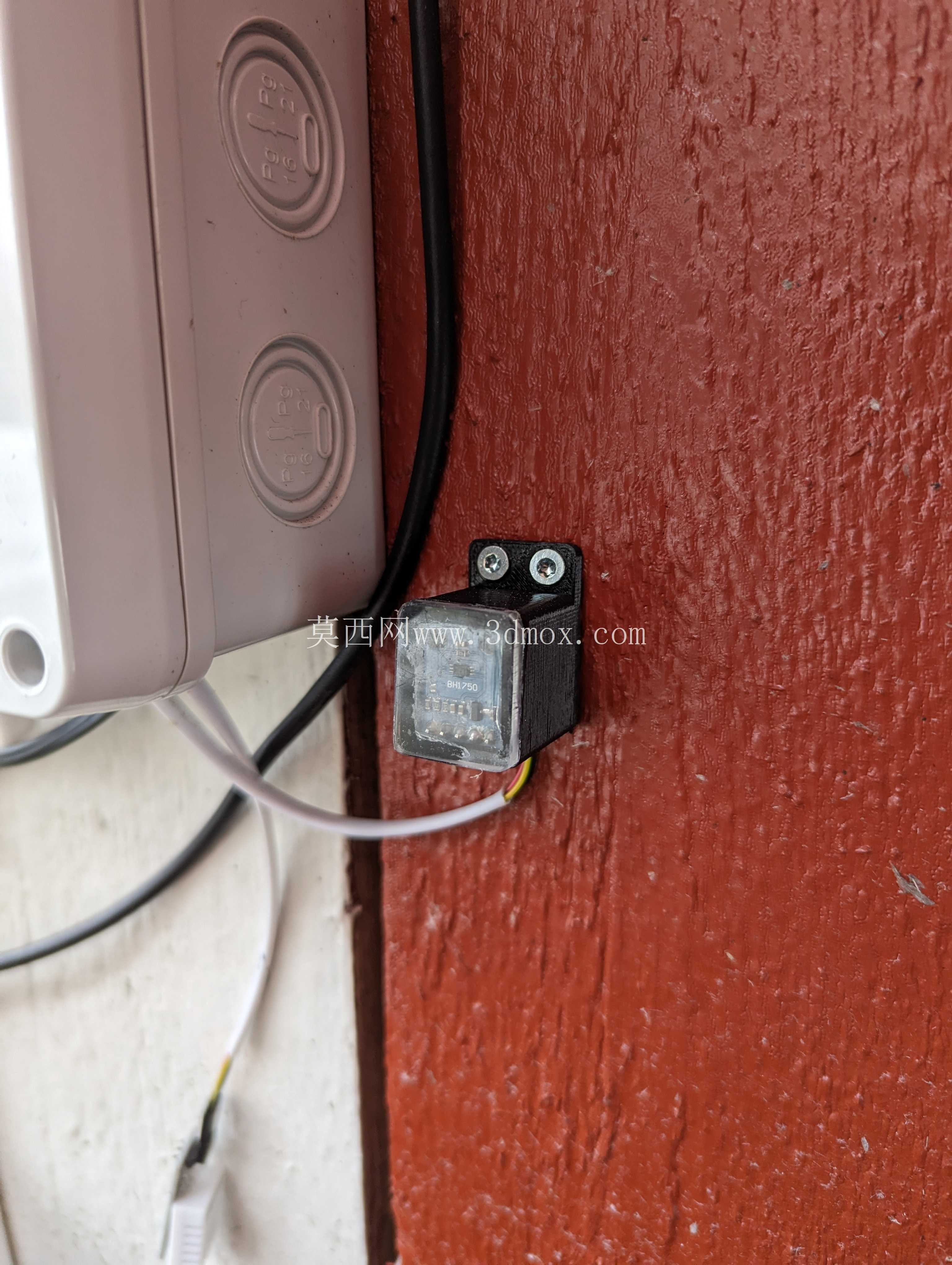

从实际使用场景来看，这类支架主要适配智慧照明的光感采集终端、农业大棚的光照度监测节点、户外显示屏的亮度自动调节模块、智能仓储的环境感知单元这些场景，这些场景里传感器不能直接裸露在外，也不能被安装结构挡住感光路径，同时还要兼顾走线的规整性，避免现场布线的时候线缆杂乱影响后期维护。

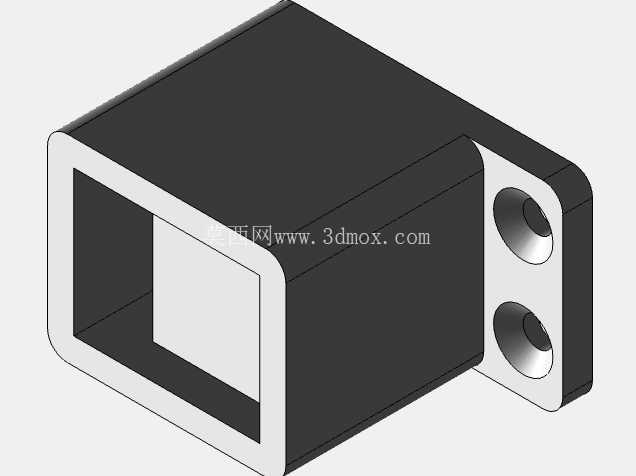

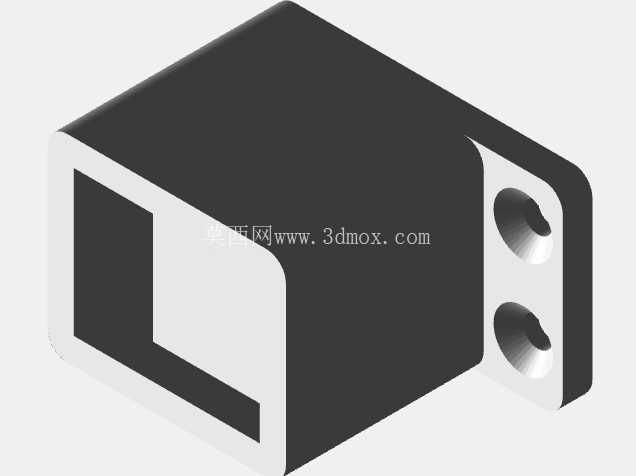

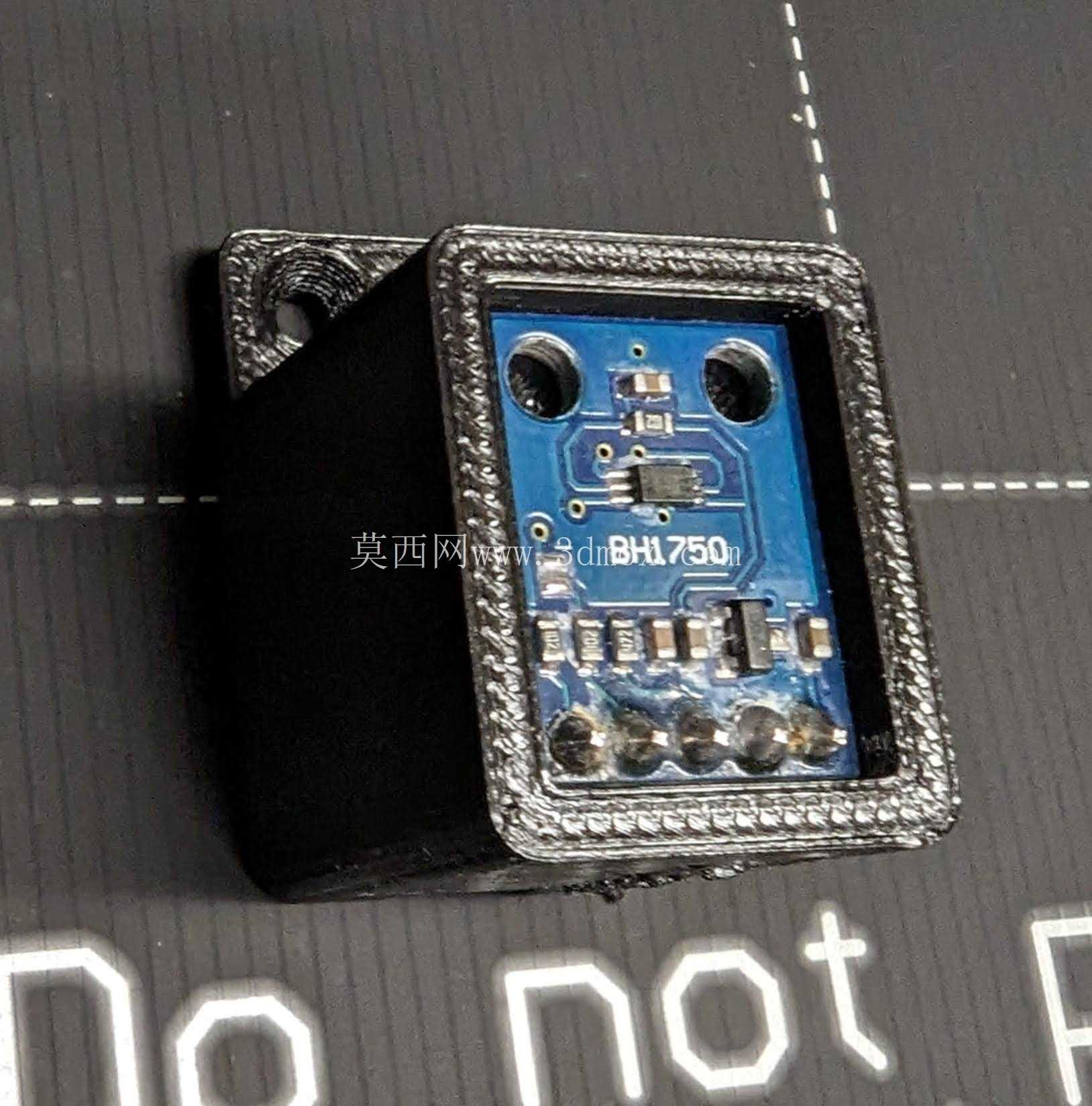

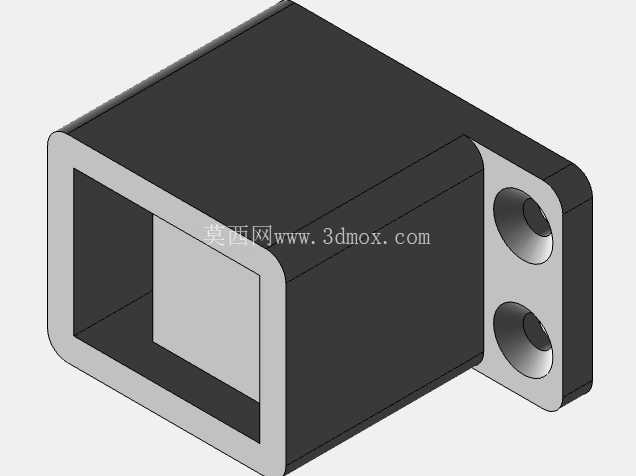

设计的时候首先考虑的是安装边界的适配，支架底部做了带安装孔的法兰固定边，两个安装孔的孔距按照常规小型传感模块的通用安装尺寸设定，适配M3规格的固定螺丝，可以直接锁在设备壳体的预设安装柱上，也可以配合尼龙扎带固定在型材机架上，安装面做了0.2mm的沉台，避免安装时螺丝头部凸起顶到传感器电路板。支架的主体腔体刚好容纳BH1750模块的电路板，腔体内部做了1mm的限位筋，电路板放进去之后不会前后左右窜动，不需要额外打胶固定，后期更换模块的时候直接抽出来就行，维护效率比灌封或者打胶的结构高很多。

考虑到感光面的防护，支架顶部预留了有机玻璃的安装槽，槽深1.2mm，刚好卡住1mm厚的透明有机玻璃盖板，盖板和传感器感光面之间留了0.8mm的间隙，既不会因为盖板贴到感光元件造成光线折射偏差，也能挡住外界的灰尘、水滴直接落到电路板上，有机玻璃的透光率在92%以上，对照度检测的精度影响可以控制在5%以内，完全满足民用和工业级光感检测的误差要求。之前做项目的时候遇到过雨水顺着传感器引脚流进设备内部造成短路的情况，这次在支架腔体的底部特意开了两个0.5mm的泄水微孔，就算有少量凝露或者溅水进入腔体，也能顺着微孔排出去，不会积在腔体里浸泡电路板。

走线的位置设计在支架的后侧，开了一个宽度6mm的走线槽，传感器的排线可以直接从走线槽引出，槽边做了R0.5的圆角，不会划伤线缆外皮，走线槽的位置刚好对准安装面的线缆避让缺口，布线的时候线缆可以顺着支架后侧走到设备内部，不会从正面露出线缆，整体外观更规整，也避免线缆在正面被外力勾扯。整个支架的外形尺寸控制在30mm见方以内，突出安装面的高度只有18mm，不会占用太多设备内部的空间，就算是小型的传感终端外壳也能轻松容纳，不会和壳体内的其他电路板、电池组件产生干涉。

结构强度方面，支架的壁厚设置为2mm，采用常规的工程塑料注塑或者3D打印都能满足强度要求，日常安装维护的时候不会因为用力捏持造成结构断裂，腔体边缘的加强筋一直延伸到底部的安装法兰，就算设备有轻微的振动，也不会出现支架断裂导致传感器移位的情况。之前测试过在持续振动的试验台上连续运行72小时，传感器的位置偏移量小于0.1mm，完全满足车载、户外机柜这类有轻微振动场景的使用要求。

另外在设计的时候特意考虑了不同批次BH1750模块的尺寸公差，腔体的内部尺寸留了0.3mm的余量，就算不同厂家生产的模块电路板尺寸有轻微偏差，也能顺利放进腔体里，不会出现卡滞或者装不进去的情况。顶部的有机玻璃盖板采用过盈配合的方式固定，不需要额外粘胶，装配的时候直接把盖板压进槽里就行，装配效率很高，适合小批量设备组装的时候使用。如果是在户外强紫外线的场景使用，还可以把有机玻璃换成防紫外线的PC板材，支架本身的材料也可以换成抗UV的ABS，不需要修改结构尺寸就能直接适配不同的使用环境。
