航天轨道快装铰链式扶手夹结构

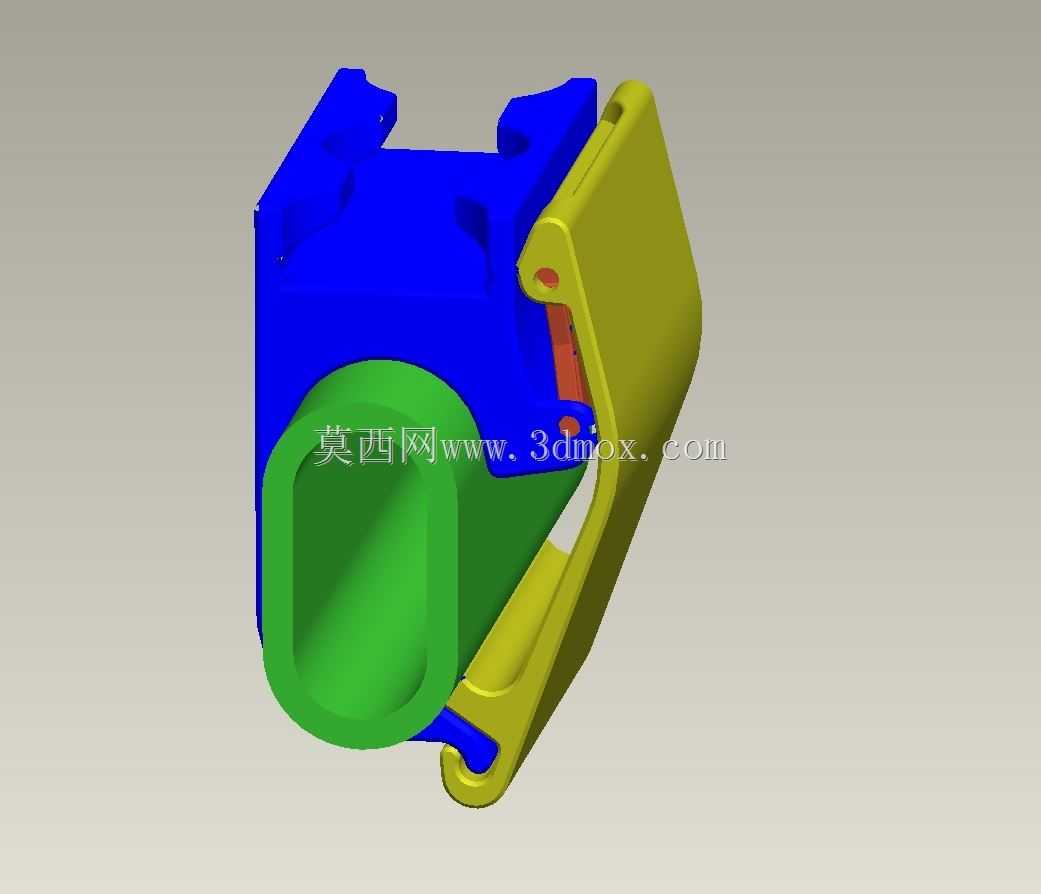

　　这款铰链式扶手夹的核心应用场景瞄准航天在轨设备加装场景，核心解决狭小空间内无工具快速固定扶手类构件的需求，适配空间站舱内标准化导轨安装界面，无需额外紧固件即可完成扶手的快速装拆，适配舱内作业时临时扶手布设、设备临时挂载固定的实际工况，也可拓展至工业设备检修临时扶手搭建、狭小空间管线临时固定等地面场景。从实际功能来看，该夹具依靠自身铰链的弹性形变与卡扣结构实现锁紧，安装时仅需对准导轨卡槽施加正向按压力，即可让夹体的卡扣结构自动卡入导轨的定位槽内，夹体内侧的弧形贴合面与导轨外轮廓完全匹配，锁紧后不会出现沿导轨轴向的窜动，也不会出现垂直于导轨方向的松脱，夹体配套的盖板构件可在夹体卡入导轨后扣合，进一步限制铰链的张开自由度，

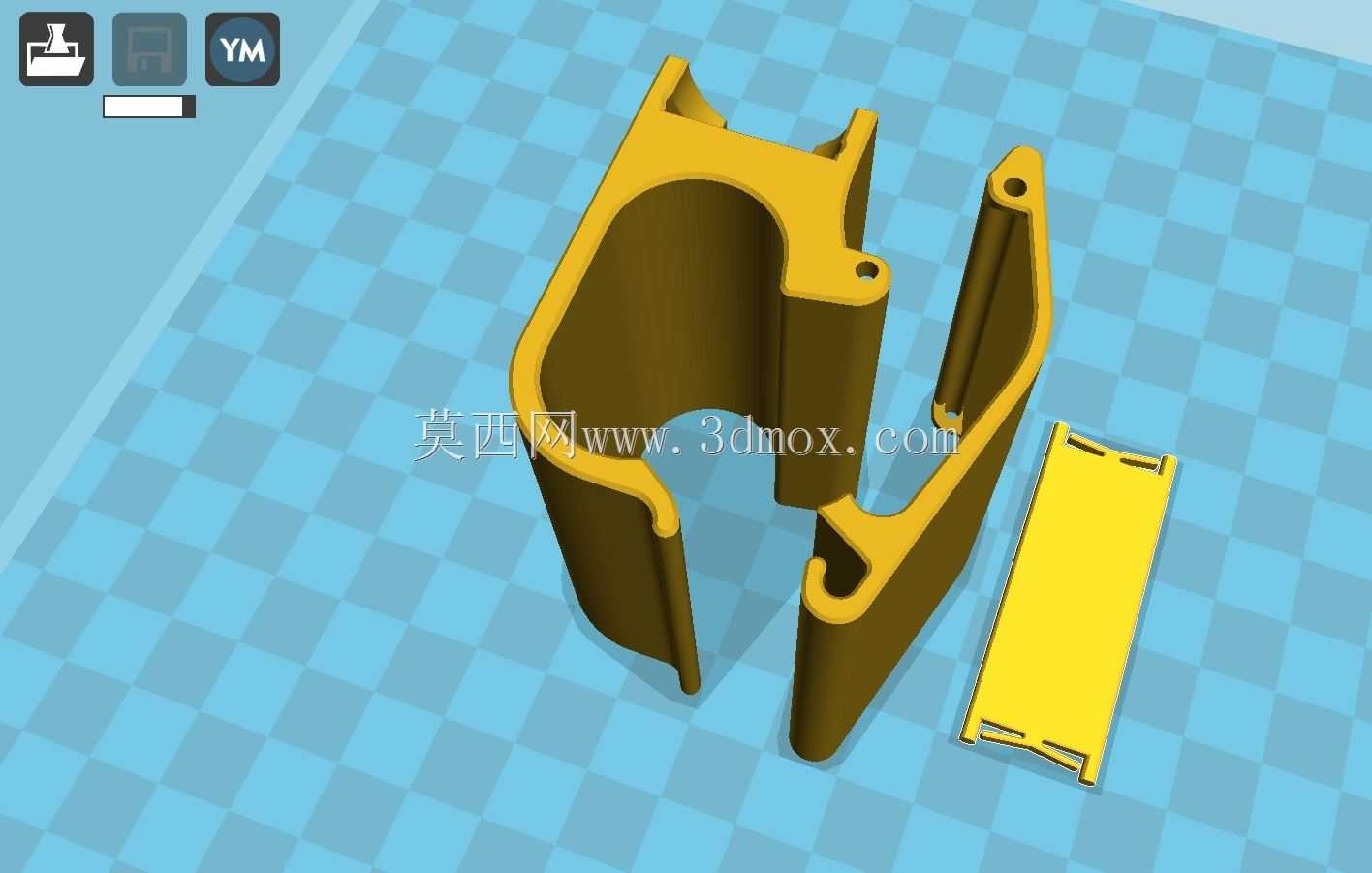

　　避免受外力碰撞导致夹意外脱开。设计阶段首先围绕3D打印的成型特性做了结构优化，所有受力筋的走向均沿打印层叠方向排布，避免层间受力导致的结构断裂，整体结构没有大跨度悬空结构，打印时无需添加大量支撑，减少后续支撑去除的工作量，同时控制整体壁厚均匀，避免打印过程中出现翘曲变形。铰链位置的壁厚做了针对性优化，既保证铰链反复开合的弹性需求，又避免壁厚过薄导致的疲劳断裂，卡扣位置做了小角度导入斜面，安装时可顺着斜面自动滑入卡槽，无需手动掰开夹体即可完成装配。考虑到在轨使用场景下耗材运输成本极高，整体结构做了极致的轻量化处理，在保证夹持力与结构强度的前提下，尽可能去除非受力区域的材料，夹体内部做了多处镂空减重，整体材料利用率极高。

　　同时结构预留了升级调整空间，若因打印参数偏差、长期使用磨损导致夹持力不足，可通过在夹体贴合面粘贴薄垫片、微调卡扣配合尺寸的方式调整夹持力，无需重新制作整个夹体，适配在轨维修条件下的简易改造需求。安装边界方面，夹体适配的导轨为标准C型槽导轨，夹体开合的最大行程可覆盖常规舱内导轨的截面尺寸，夹体安装后突出导轨表面的高度控制在较低范围，不会占用过多舱内通行空间，避免剐蹭航天员的航天服或随身设备，夹体的边角位置全部做了大圆角过渡，没有尖锐棱角，避免使用过程中造成划伤。配套的盖板与夹体之间采用小卡扣连接，扣合后盖板表面与夹体表面齐平，没有突出的结构，盖板上预留的小型槽位可作为绑带穿孔位，必要时可通过扎带进一步加固夹体与导轨的连接，

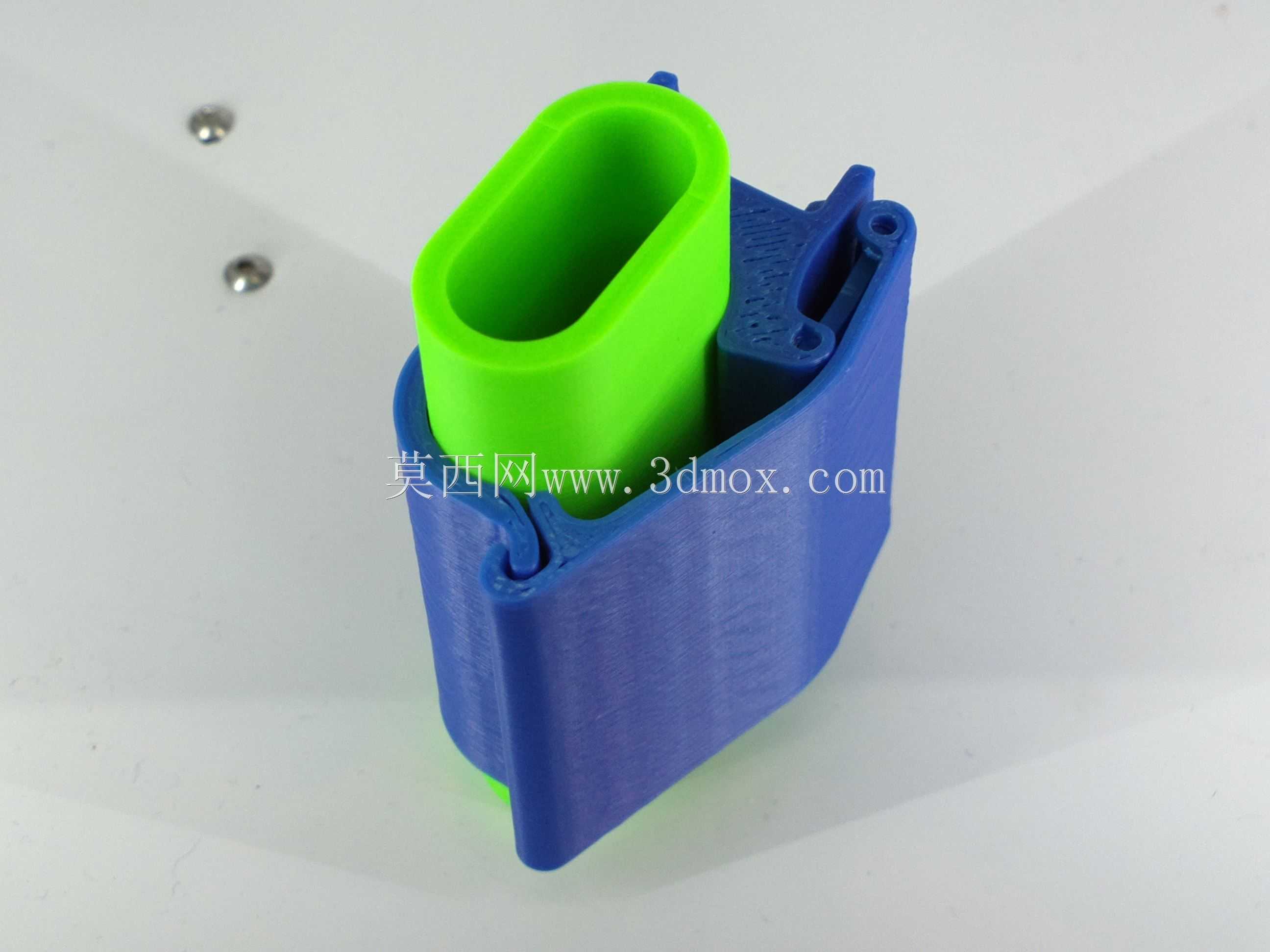

　　适配大负载挂载的需求。夹体的弧形夹持面可适配圆形扶手杆件的安装，杆件放入夹体的弧形槽后，扣合盖板即可将杆件完全限制在槽内，不会出现径向的窜动，也可根据实际挂载需求更换不同弧度的夹持面，适配不同直径的杆件或矩形截面的构件。整个结构没有额外的螺丝、销钉等独立紧固件，所有功能结构均集成在一体打印的构件上，不会出现在轨操作时小零件飘走丢失的问题，完全适配微重力环境下的操作逻辑，操作人员仅用单手即可完成整个安装流程，无需额外辅助工具，大幅提升舱内作业的效率。
