丰田越野车型后部车架三维扫描数据

硬派越野后部车架的改装作业里，最容易踩的坑就是扫描数据与实车安装位的偏差，很多后加露营舱的案例跑过非铺装路面就出现连接位撕裂、密封胶条错位漏灰的问题，根源就在于初始扫描阶段没有把车架的形变余量、焊接应力释放后的偏移量纳入数据采集范围。这份扫描数据完整保留了原厂车架纵梁的冲压波纹细节，包括后轮拱内侧因长期越野颠簸产生的细微钣金形变，没有做过度的理想化曲面光顺，反而能给后续改装件的适配提供最真实的安装基准。

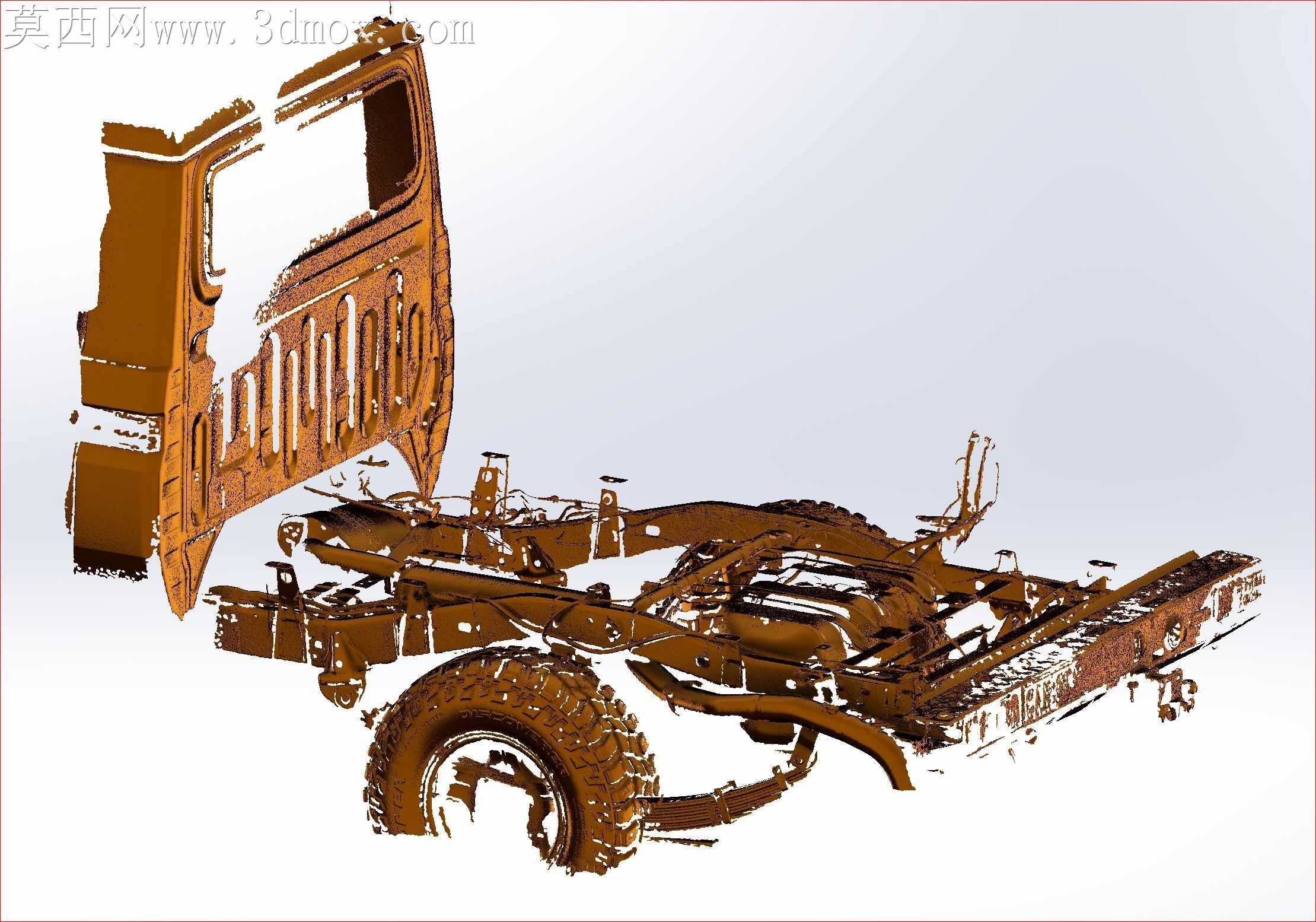

扫描数据里清晰呈现了后围板与车架纵梁的点焊位置，每一处焊点的凸起高度、焊疤的不规则轮廓都被完整捕捉，改装露营舱的时候不用反复拆车核对孔位，直接在数据上就能标定连接支架的固定点，避开原厂的走线孔与油箱固定位，不会出现后期改装件磨破线束、干涉油箱护板的隐患。车架上的橡胶缓冲块安装槽、后钢板弹簧的吊耳固定座，数据里都保留了原始的装配间隙特征，不用反复测量实车的公差带，就能直接匹配改装件的安装公差，避免出现改装件装上去硬别着原厂部件，长期颠簸产生金属疲劳断裂的问题。

裸露的车架线束固定卡扣位、刹车油管的走向卡槽，在扫描数据里都有完整的形态还原，做露营舱底板设计的时候，可以直接顺着这些卡槽预留走线空间，不用额外在车架上打孔走明线，既保留原厂线束的固定强度，也能避免后期越野时泥水砂石磨损线束保护层。后轮眉的翻边弧度、后保险杠的安装支架角度，数据里没有做对称化处理，完全还原了实车左右两侧因装配公差产生的细微差异，做定制化露营舱外覆盖件的时候，能做到和原厂车身缝隙均匀一致，不会出现一边缝大一边缝小的违和感。

车架上的锈蚀痕迹、原厂电泳层的磨损区域也在扫描数据里有所体现，后续做改装前的底盘整备时，可以直接对照这些标记点提前做防锈处理，不用把整个底盘的护板全拆下来挨个找锈蚀点，能省不少整备的时间成本。后尾门的铰链安装座、备胎架的固定加强筋，数据里完整呈现了加强筋的走向与厚度，加装后置露营舱的拓展支架时，可以顺着原厂加强筋的受力方向设计连接结构，不用额外在车架上焊接加强块，避免焊接高温破坏原厂车架的金属应力结构，也能保证改装后的整体强度满足越野工况的冲击要求。
