丰田海拉克斯单排版车身底盘扫描逆向参考

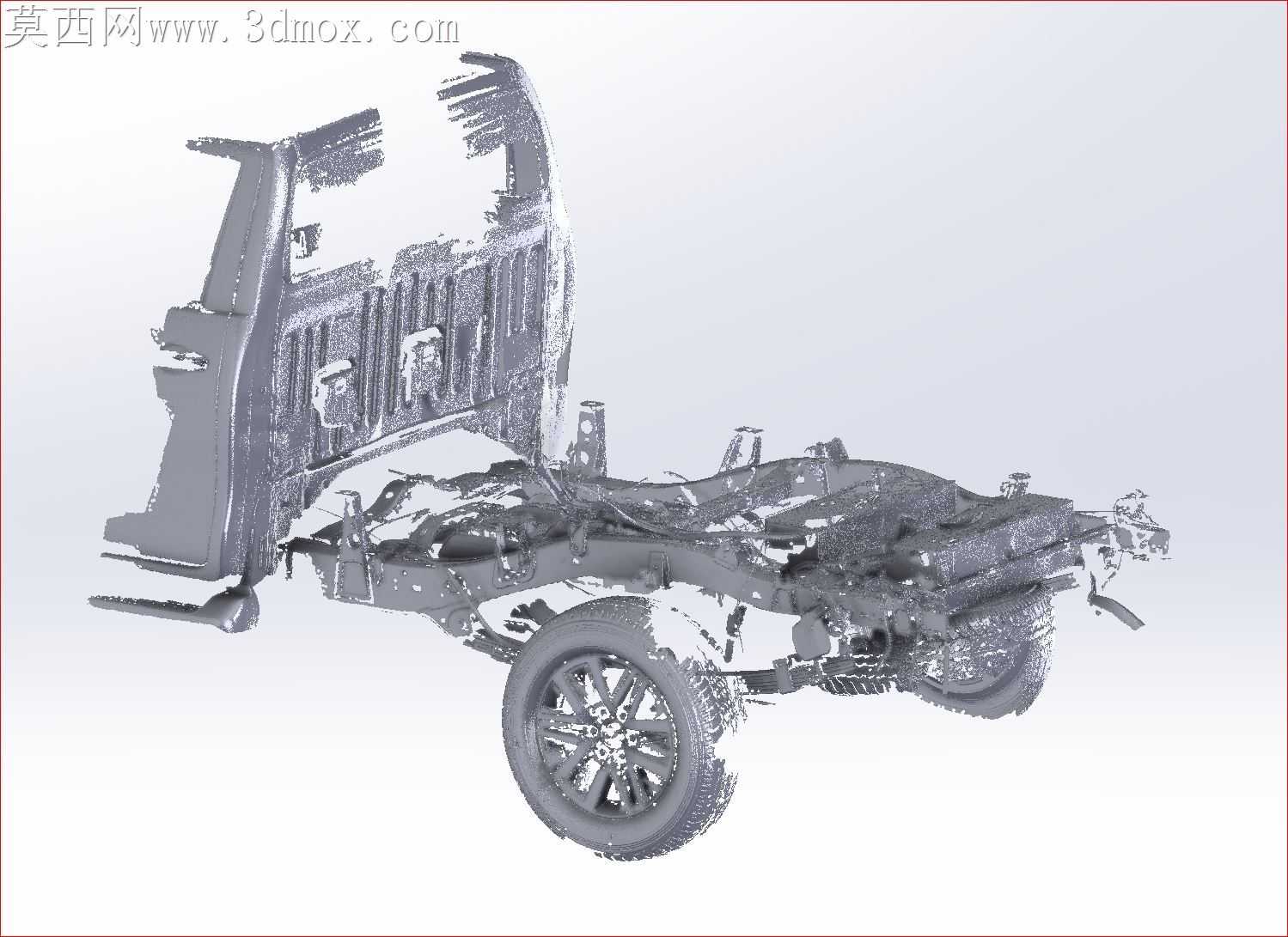

非承载式皮卡的底盘与驾驶室连接位，一直是小批量改装、定制化配件开发里最容易出公差问题的区域，传统手工拓模获取的点位误差往往超过1.5mm，后续做护板加装、悬架升高、货箱定制时，很容易出现安装孔位错位、贴合面翘曲的问题，甚至会在长期越野工况下出现应力集中开裂的隐患。这份扫描数据完整保留了单排海拉克斯从驾驶室前围到后悬架安装位的全部点云特征，没有做过度的曲面光顺处理，连车架冲压件的焊接凸起、线束固定卡扣的安装座、轮拱内侧的防腐涂层凹凸痕迹都完整留存，能直接作为逆向设计的基准参照。做底盘护板开发时，可以直接提取车架纵梁的下表面曲面，不用反复上车核对安装点的高度差，扫描数据里的孔位坐标偏差控制在0.2mm以内，刚好匹配激光切割、数控折弯的加工精度要求，能省去多次试装调整的工序。驾驶室与车架连接的橡胶悬置安装位，点云数据完整还原了悬置座的倾斜角度与接触面弧度，做定制化机脚、驾驶室升高垫块时，不用再反复打样调整垫块的贴合面角度，能避免安装后出现驾驶室共振、悬置过早老化的问题。轮拱内侧的曲面数据，能直接给大尺寸越野轮胎的改装提供空间校核依据，不用拆下车轮反复测量转向极限下的轮胎与轮拱间隙，扫描数据里保留了原厂状态下悬架全行程的轮腔边界，做轮眉加宽、内衬定制时能直接做干涉检查。车架上的各类传感器安装座、油管固定卡扣的位置也没有被平滑处理，做底盘线路优化、副油箱加装时，能直接参照原始点位设计固定支架，不会出现后加部件与原厂管线干涉的问题。这类原始扫描数据的价值，从来不是做一个外观好看的曲面模型，而是给后续的改装、配件开发提供最贴近实车的尺寸基准，把原本需要在车上反复测量、试装的工作，转移到三维软件里完成，大幅降低开发阶段的物料与时间成本，也能避免因为尺寸误差带来的装配隐患。
