加布里埃4146型带钢球端气举支撑结构

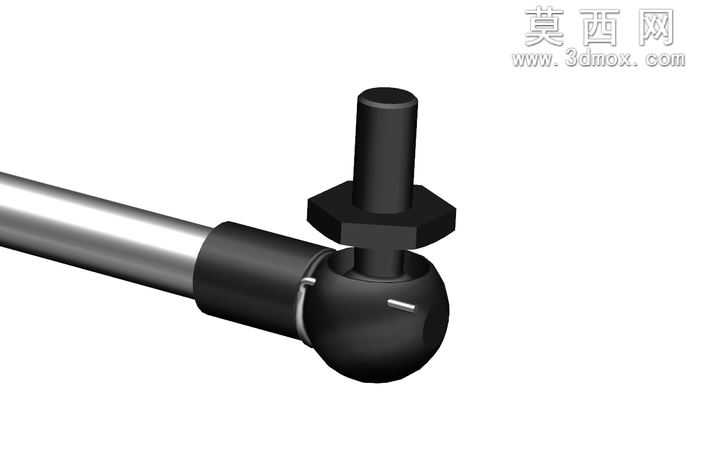

本模型为带13毫米钢球末端接头的气举支撑构件，建模过程中首先对气举的整体功能逻辑进行梳理，明确其作为气动弹性支撑件的核心结构组成，依次拆分出活塞杆组件、缸筒组件、两端连接接头、密封限位结构等独立建模单元。建模阶段先以旋转特征构建缸筒的主体薄壁圆柱结构，对缸筒两端的收口限位结构、密封安装槽位进行精准的尺寸约束，保证缸体内腔的行程空间与活塞杆的运动范围匹配；活塞杆部分采用同轴拉伸特征构建杆体主体，针对杆体表面的光滑镀铬质感进行材质参数预设，同时对活塞杆伸入缸筒端的活塞密封结构、导向环安装位做细节刻画，还原气举内部的运动配合关系。两端的连接结构是本模型的细节重点，末端的13毫米钢球接头采用球面特征与连接柄一体化建模，对钢球与安装座的铰接配合间隙做合理预留，保证结构运动逻辑符合实际产品的转动角度范围，另一端的铰接接头同样还原了安装孔位、防脱卡槽的细节结构。材质渲染阶段，缸筒外表面设置为磨砂金属质感，模拟铝合金缸体的阳极氧化表面效果，活塞杆表面设置为高光亮铬材质，还原精密活塞杆的光滑耐磨表面特性，两端的塑料接头、密封胶圈分别对应设置硬质工程塑料、黑色橡胶材质，区分不同部件的材质视觉差异。结构设计上严格参考气举的实际伸缩比例，保证完全伸展与收缩状态下的长度比例符合产品参数，各部件的装配约束完全按照实际装配关系设置，可直观展示气举的伸缩运动过程、两端接头的铰接转动范围，清晰呈现气举作为弹性支撑构件的工作原理，模型的各部件特征完整无缺失，可用于气动支撑类产品的结构展示、安装适配模拟等场景。
