多关节真空吸附式水平摆臂机械臂结构

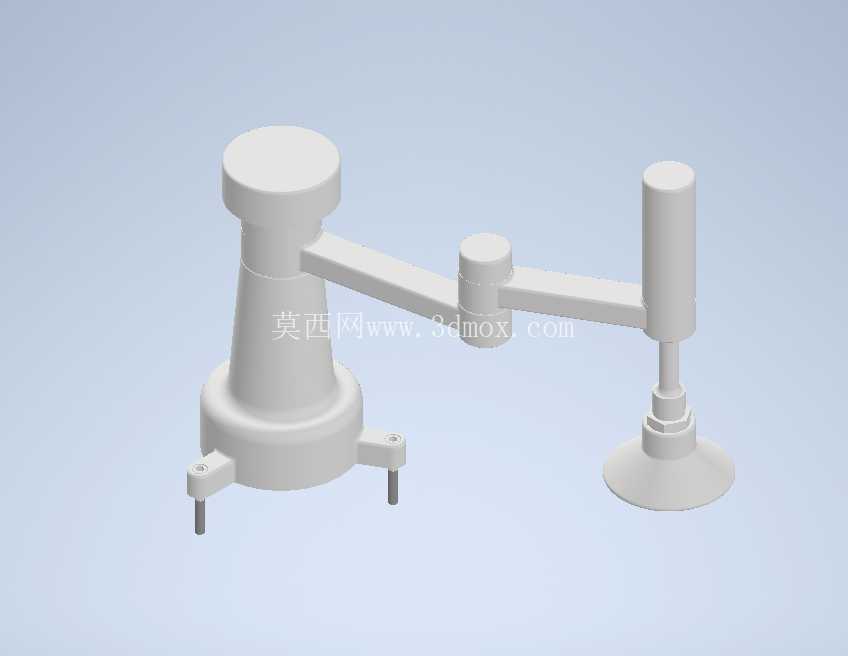

　　这套多关节摆臂结构主要面向轻载平面搬运场景，常见于3C电子零部件上下料、小型注塑件取件、印刷电路板工位转移这类作业半径覆盖1米以内的工位，末端搭配真空吸盘执行件，可适配表面平整的硬质或软质薄型工件，不会对工件表面造成夹装损伤，相比气动夹爪的适配范围更广，针对异形平整工件不需要更换夹治具，仅需调整吸盘真空压力参数即可完成适配。从结构布局来看，基座采用三螺栓落地安装形式，安装面需要保证平面度公差不超过0.1mm，避免基座固定后立柱出现倾斜，导致大臂转动过程中末端位置偏差超差；基座内部集成回转支承结构，可实现360度水平方向回转，第一级大臂采用等截面矩形臂结构，连接基座与中间回转关节，中间关节同样具备水平回转自由度，第二级小臂连接中间关节与末端立柱，末端立柱可实现垂直方向的升降行程，底部的真空吸盘座通过锥面过渡连接，保证吸盘受力均匀，避免吸附工件时出现漏气泄压的情况。

　　设计过程中优先考虑关节处的转动惯量匹配，大臂与小臂的长度比例经过反复校核，保证在最大伸展半径下，末端负载不会对基座回转电机造成过载，臂身采用等壁厚设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节处的轴承负载，延长转动部件的使用寿命。安装边界方面，基座固定螺栓采用M8规格，安装孔分布圆直径为180mm，基座总高度为220mm，大臂长度为320mm，小臂长度为280mm，末端立柱最大升降行程为120mm，完全收缩状态下设备总高度为480mm，最大伸展状态下末端作业半径可达650mm，吸盘端最大吸附负载为3kg，可满足绝大多数小型零部件的平面搬运需求。

　　关节连接处采用止口定位配合螺栓紧固的形式，装配时需要保证各关节转动轴线的平行度，避免臂身转动过程中出现卡滞，末端吸盘的气路通过臂身内部的走线槽布置，避免气路外露在臂身转动过程中出现拉扯磨损，所有转动关节处都预留了润滑脂注油口，方便日常维护保养时补充润滑，减少转动摩擦阻力。在实际产线应用中，这类摆臂机械臂可直接搭配简单的点位控制系统使用，不需要复杂的轨迹规划，仅需设置几个固定的取放料点位即可完成自动化作业，部署成本较低，适合中小型加工企业的产线自动化改造，相比六轴工业机器人，这类结构的摆臂机械臂维护难度更低，对操作人员的技术要求不高，日常故障排查仅需检查关节转动顺滑度、吸盘真空度、螺栓紧固情况即可，不需要掌握复杂的机器人编程操作。

　　臂身的所有连接面都采用精加工处理，保证装配后各臂段的同轴度，减少转动过程中的晃动量，末端吸盘座采用可拆卸设计，可根据实际工件的尺寸更换不同直径的吸盘，或者扩展为多吸盘布局，适配更大尺寸的平板类工件搬运，比如小型包装盒、亚克力面板等工件的转移作业。
