法兰成型用方形压铸模具结构设计

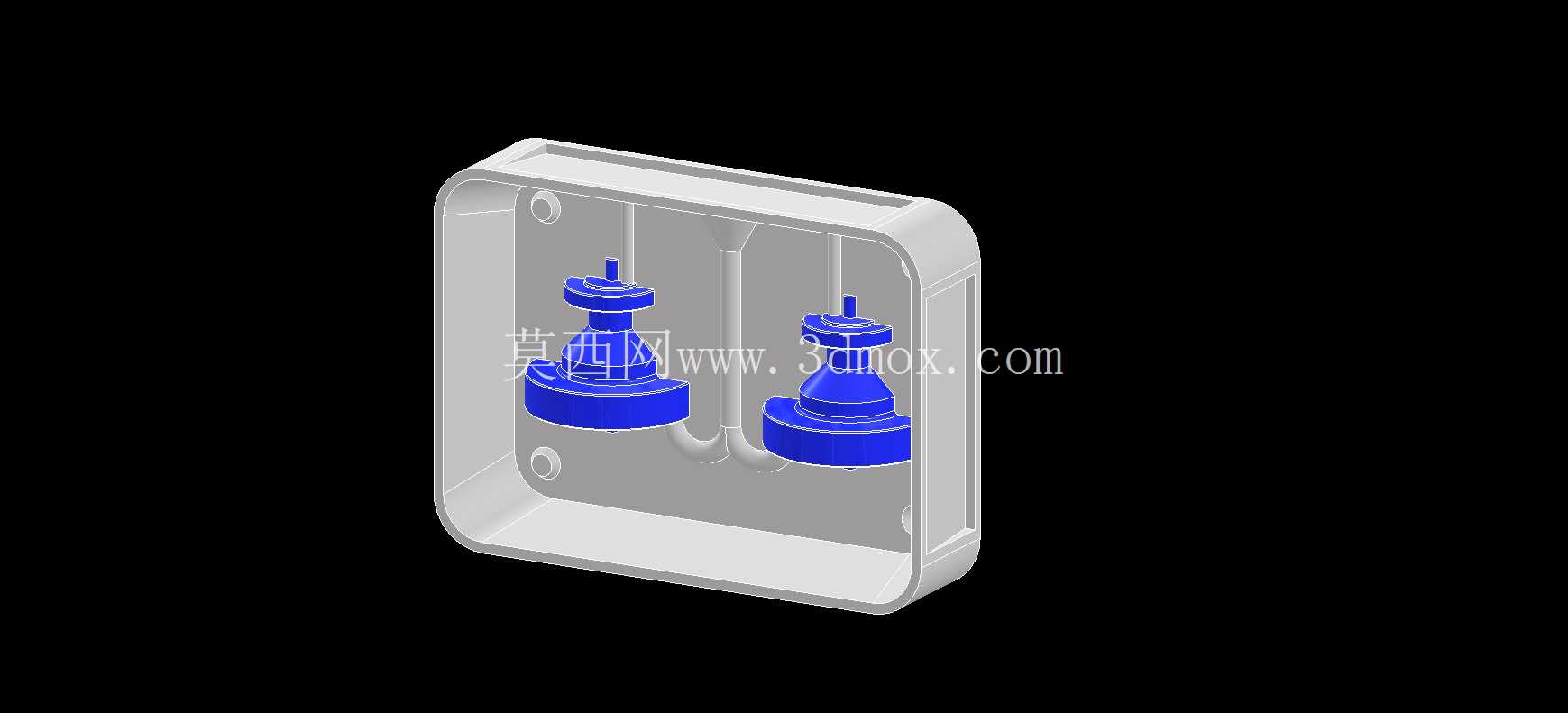

　　这套模具的核心应用场景集中在小规格异形法兰的批量压铸生产环节，针对的是水暖、小型液压管路系统中带方形安装基座的法兰件成型需求，区别于常规圆形法兰的回转体模腔设计，这套模架采用了方形圆角的整体外框结构，适配立式冷室压铸机的装夹基准，安装时可直接通过模架四角的沉头定位孔与设备工作台T型槽配合，不需要额外加装定制化夹具，能缩短换模调校的时间。从实际生产用途来看，这套模具一次成型可产出两个对称布置的法兰毛坯，模腔内部的流道采用了平衡式布局，熔融金属从主浇道进入后通过分叉式横流道分别填充两个型腔，流道截面采用梯形设计，能在填充过程中减少金属液的紊流，降低铸件内部气孔、夹渣的缺陷率，两个型腔的进料口位置设置在法兰颈部的侧方，避免进料直冲型腔内壁造成的冲蚀磨损，能延长模腔的使用寿命。

　　设计过程中优先考虑了脱模的顺畅性，模腔内部的法兰密封面位置做了0.5度的脱模斜度，法兰颈部的柱体结构斜度控制在1度，既不会因为斜度过大影响成品的尺寸精度，也能避免脱模时出现粘模、拉伤的问题；模架的边缘做了R8的圆角过渡，没有尖锐的棱角，能减少生产过程中操作人员磕碰的风险，同时模架内部设置了独立的冷却水道，水道沿着两个型腔的外围环形布置，通水冷却时可以保证两个型腔的温度差控制在5摄氏度以内，避免两个成型件冷却速率不一致导致的收缩变形差异。

　　从安装边界尺寸来看，模架整体为正方形结构，外轮廓边长适配300吨级压铸机的最大装夹尺寸，模架厚度符合设备的开模行程要求，开模后顶出机构的顶出行程预留了足够的取件空间，不会出现顶出后工件卡在动模上的问题；定位孔的位置公差控制在±0.02mm，能保证每次装模后动模与定模的同轴度，避免合模时出现错边导致的成品飞边过大。模腔内部的成型面做了分层设计，法兰基座的安装面、密封凸台、颈部连接柱的尺寸公差都按照压铸件的IT7级精度控制，成型后的毛坯不需要大量的后续机加工，只需要对密封面做少量精车即可达到使用要求，能大幅降低后续加工的工时成本。

　　另外在流道的末端设置了专门的集渣包，能容纳金属液前端的冷料与杂质，避免杂质进入型腔内部影响成品的内部质量，排气槽开设在模腔的最后填充位置，槽深控制在0.1mm，既能顺畅排出型腔内的空气，也不会出现金属液窜出形成飞边的问题。这套模具的结构设计没有采用复杂的抽芯机构，因为成型的法兰件没有侧向的孔位或者倒扣结构，整体结构简单可靠，日常维护时只需要定期检查模腔表面的磨损情况、清理流道内的残留金属渣即可，维护成本较低，适合中小批量的法兰件连续生产作业，在小型管路配件加工厂的压铸车间有很强的实用性，能够匹配常规压铸设备的通用参数，不需要对设备做额外的改造即可投入生产。
