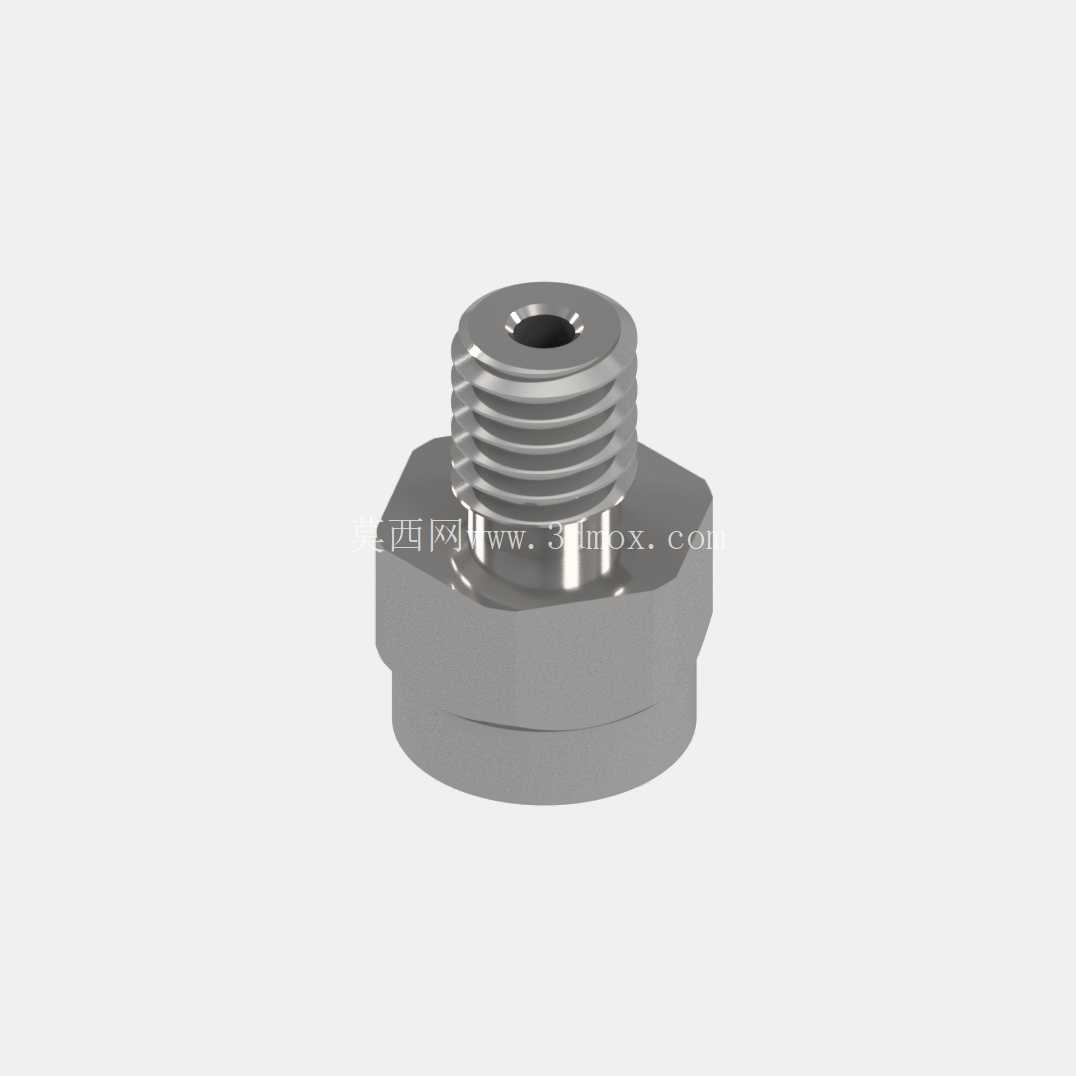

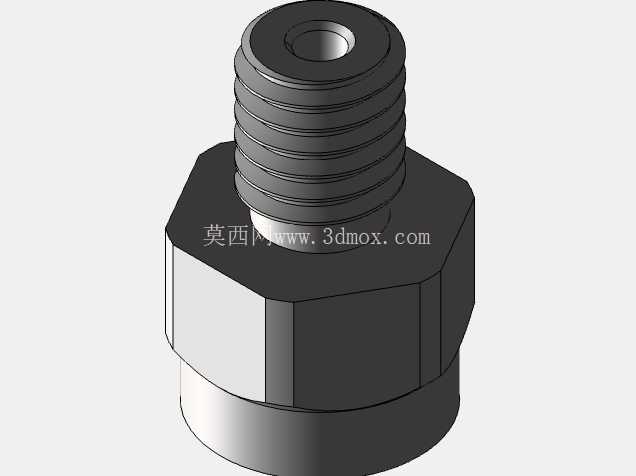

3D打印用熔化区扩展喷嘴结构

做FDM 3D打印热端改装这几年，试过不少原厂和第三方的喷嘴结构，这款熔化区扩展结构的喷嘴，是针对高填充耗材、大流量挤出场景做的针对性优化，实际装机测试下来，在高速打印、大层厚挤出工况下的表现比普通直通喷嘴稳定不少。先从安装边界说，上部采用标准外螺纹接口，和市面上主流的E3D兼容热端、火山热端的安装座完全匹配，螺纹段长度控制在常规热端加热块的厚度范围内，安装时不需要额外调整加热块与喉管的配合间隙，下部六角结构的对边尺寸和同规格标准喷嘴一致，用普通的开口扳手或者套筒就能完成拆装，不需要定制专用工具，日常维护更换的适配性很强。下部的出料端做了短平口设计，端面的平面度控制在0.02mm以内，打印时和第一层耗材的接触贴合更均匀，不会因为喷嘴端面倾斜导致第一层刮料、粘不牢的问题。

再聊核心的功能设计，普通直通喷嘴的熔腔长度短，耗材在加热段的停留时间有限，当打印速度提升到120mm/s以上、或者使用层厚0.3mm以上的大流量参数时，固态耗材来不及完全熔化，就会出现挤出压力波动、出料不均、层间结合力差的问题，严重时还会出现堵头、断料的情况。这款扩展结构把喷嘴内部的熔腔直径做了梯度放大，在靠近喉管进料的位置保留和耗材直径匹配的导向孔径，避免耗材进料时出现偏斜、卡滞，进入加热段后熔腔容积比同规格普通喷嘴大40%左右，耗材在加热区域的停留时间相应延长，即使在大流量挤出工况下，也能保证耗材充分熔融，挤出的熔丝均匀一致，不会出现半熔颗粒堵在出料口的问题。

从实际应用场景看，这款结构特别适配三类打印需求：第一类是高速打印场景，当打印速度提升到150-200mm/s区间时，普通喷嘴的熔化效率跟不上送料速度，很容易出现挤出不足、表面缺料的问题，这款扩展熔腔的设计能匹配更高的送料速率，高速打印时的表面质量和低速打印的差距明显缩小；第二类是高填充耗材打印，比如添加了碳纤维、玻璃纤维、金属粉末的改性耗材，这类耗材的熔融温度区间更窄，需要更长的受热时间才能完全塑化，普通喷嘴短熔腔的设计很容易出现熔融不充分导致的堵头，这款结构的大熔腔能让填充耗材充分受热均匀，减少堵头概率；第三类是大口径大层厚打印，使用0.6mm、0.8mm甚至更大口径喷嘴打印大尺寸零件时，单次挤出的耗材体积成倍增加，普通喷嘴的熔化效率完全跟不上，扩展熔腔的设计能提供足够的熔融空间，保证大流量下的出料稳定性。

设计思路上，这款结构没有盲目加大整个喷嘴的外形尺寸，而是在标准喷嘴的安装尺寸边界内，优化内部流道的结构，外壁的厚度保留了足够的强度，即使使用黄铜材质加工，在常规200-300℃的打印温度下，也不会出现螺纹滑牙、结构变形的问题，六角部位的受力厚度足够，拆装时即使施加较大的拧紧力矩，也不会出现六角崩边的情况。内部流道的过渡位置全部做了圆角处理，没有直角台阶，耗材熔融后流动的阻力更小，不会出现残料滞留、碳化堵头的问题，长时间连续打印时，出料的稳定性比直角流道的喷嘴好很多。另外，喷嘴的出料口做了高精度的倒角处理，出料时熔丝的膨胀均匀，不会出现出料偏斜的问题，打印薄壁结构时的壁厚一致性更好，不会出现一侧厚一侧薄的情况。

实际装机测试的时候，分别用PLA、PETG、碳纤维PETG三种耗材做了对比测试，同样用0.4mm口径喷嘴，普通喷嘴在150mm/s速度打印PETG时，层间结合力只有低速打印的60%左右，很容易出现层间开裂，换用这款扩展结构喷嘴后，同样速度下的层间结合力能达到低速打印的85%以上，表面的积瘤、缺料问题明显减少。打印碳纤维填充PETG时，普通喷嘴连续打印4小时左右就会出现出料不畅的问题，拆解后能看到出料口位置有半熔的纤维颗粒堆积，这款结构连续打印12小时以上，出料依然顺畅，没有出现压力波动的情况。安装尺寸上，这款喷嘴的总长度和同规格标准火山喷嘴一致，更换后不需要重新调平热端、调整Z轴零点，和原有打印设备的散热片、加热块、热敏电阻、加热棒的位置完全兼容，不需要做任何结构改装就能直接替换使用，对于普通用户来说改装门槛很低。

从结构设计的细节看，上部螺纹和六角结构的同轴度控制得很好，安装后喷嘴的出料中心和热端中心完全重合，不会出现喷嘴偏心导致的打印件尺寸偏差、X/Y方向壁厚不均的问题。螺纹的精度符合通用管螺纹的标准，和加热块的配合间隙均匀，安装时只需要在螺纹部位涂抹少量高温防卡脂，后续拆卸的时候不会出现螺纹和加热块咬死的情况，日常维护更换很方便。下部的出料端外壁做了微小的锥度，打印时抬刀移动不会带出多余的熔丝，拉丝情况比普通平口喷嘴要轻很多，打印多零件批量排布的时候，零件之间的拉丝残留明显减少，后续后处理的工作量也相应降低。
