巴拿马型M8-AV-Pro电源浪涌保护装置

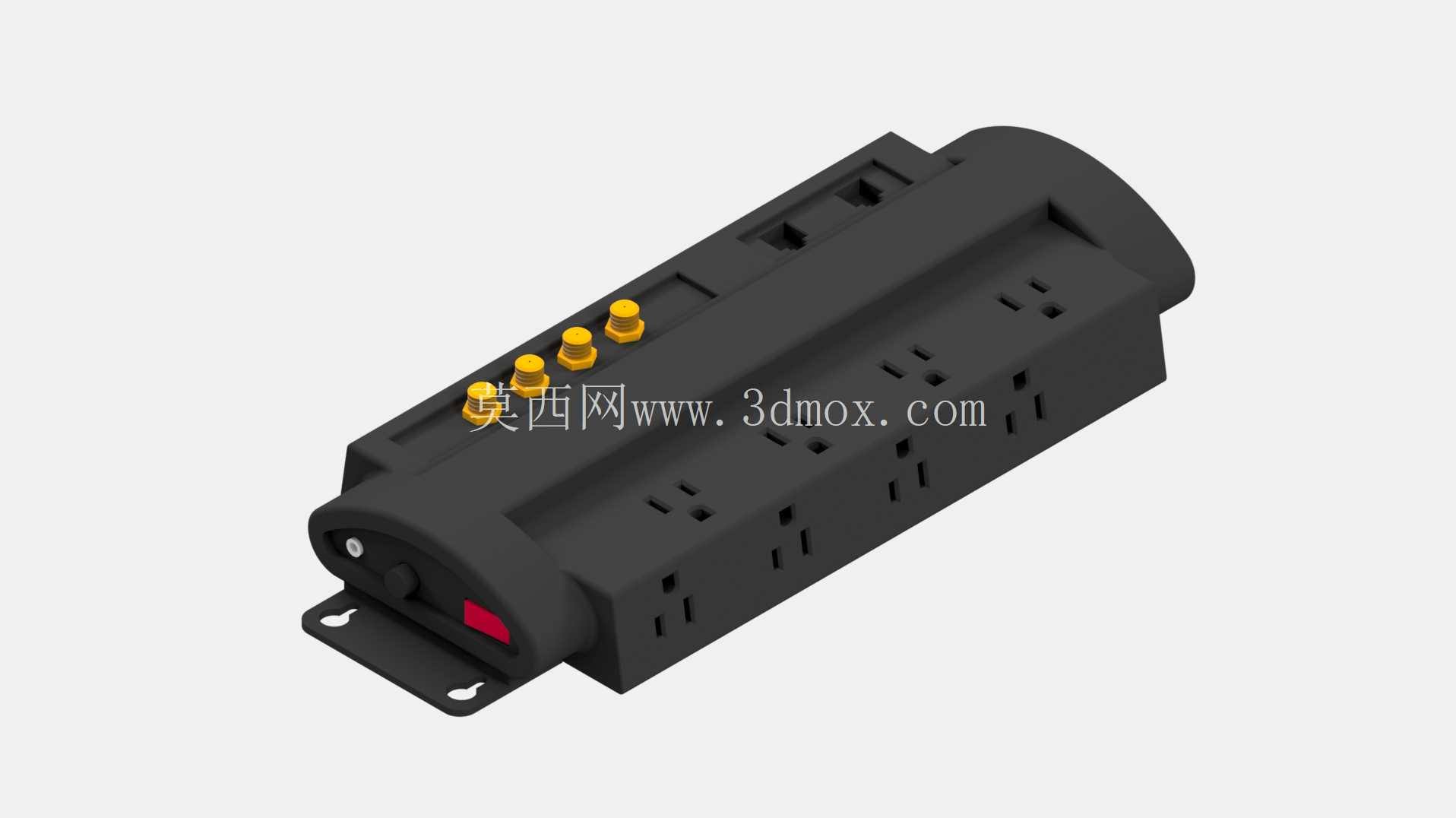

　　这款电源浪涌保护装置主要面向家庭影音系统搭建场景设计，在私人影院、客厅影音娱乐区的设备配电环节承担核心防护作用，能够为接入的功放、播放器、显示设备、解码设备等多台影音周边提供稳定的供电接入与浪涌冲击防护，避免电网波动、雷击感应电等异常电压对精密影音元器件造成不可逆损坏。从结构设计来看，整机采用长条形卧式布局，主体外壳为阻燃工程塑料注塑成型，表面做细磨砂处理，既可以减少日常使用中的划痕残留，也能提升外壳的绝缘防护等级。

　　机身一端设置带安装孔的金属固定挂耳，挂耳采用弯折冲压成型的冷轧钢板制作，表面做黑色喷塑防锈处理，两个安装孔位可配合自攻螺丝将设备固定在机柜层板、墙面走线槽或者设备架侧壁，安装时需要预留至少15mm的侧边操作空间，方便插拔端部的接线与操作侧边的控制开关。机身顶面排布多组国标五孔电源输出位，插孔之间的间距经过优化，相邻插孔中心距保持在28mm以上，即使插入大体积的电源适配器也不会出现相邻位被遮挡无法使用的情况，插孔内部设置安全保护门，单孔插入时需要达到75N以上的推力才能触发门体开启，可避免日常使用中异物误插入带来的触电风险。

　　机身顶面靠前位置排布多组同轴信号接口，接口采用镀金工艺处理，能够降低信号传输过程中的接触损耗，匹配影音系统的天线、有线信号输入的防雷防护需求，信号通路与电源通路做独立的隔离设计，避免电源侧的干扰串入信号链路影响影音信号的传输质量。机身端部设置红色的电源状态指示灯与总控开关，开关采用船型翘板结构，操作行程清晰，手感明确，指示灯可直观反馈设备的供电接入状态与浪涌防护模块的工作状态，当防护模块因过载失效时指示灯会自动熄灭，提醒使用者及时更换防护装置。在建模过程中，所有插孔的位置度公差控制在0.1mm以内，确保实际生产中插座铜片的装配不会出现卡滞，外壳的分型面位置设置在机身侧下方，合模线高度控制在0.05mm以内，保证外观面的平整性。

　　机身底部设置多组防滑胶垫的安装位，当采用桌面平放安装方式时，胶垫可以提供足够的摩擦力，避免插拔插头时设备出现移位，同时胶垫的高度设置为3mm，能够在机身底部与安装面之间留出足够的散热间隙，保证设备长时间满负载工作时内部的浪涌抑制元件产生的热量可以通过间隙自然对流散出。内部腔体预留了足够的走线空间，电源进线端设置独立的压线结构，可承受15N以上的拉拽力不会出现松脱，内部铜排采用一体化冲压成型的锡磷青铜材质，导电性能优异，弹性持久，可保证上万次插拔后依旧保持稳定的接触压力。设备整体的宽度控制在85mm，高度62mm，长度根据输出位数量匹配设计，安装时无论是嵌入机柜走线层还是平放于设备旁，都不会占用过多的空间，适配多数家庭影音柜的层板间距要求。在结构细节上，外壳的上下盖采用卡扣加螺丝的双重固定方式，卡扣沿机身长度方向均匀排布，端部设置两颗M3的固定螺丝，既可以保证外壳装配的紧密性，也方便后期维护时拆卸，螺丝孔位设置隐藏式胶塞，避免螺丝外露影响外观整体性。
